102

ДВИГАТЕЛЬ

E

URO

T

RAKKER

 C

URSOR

 13

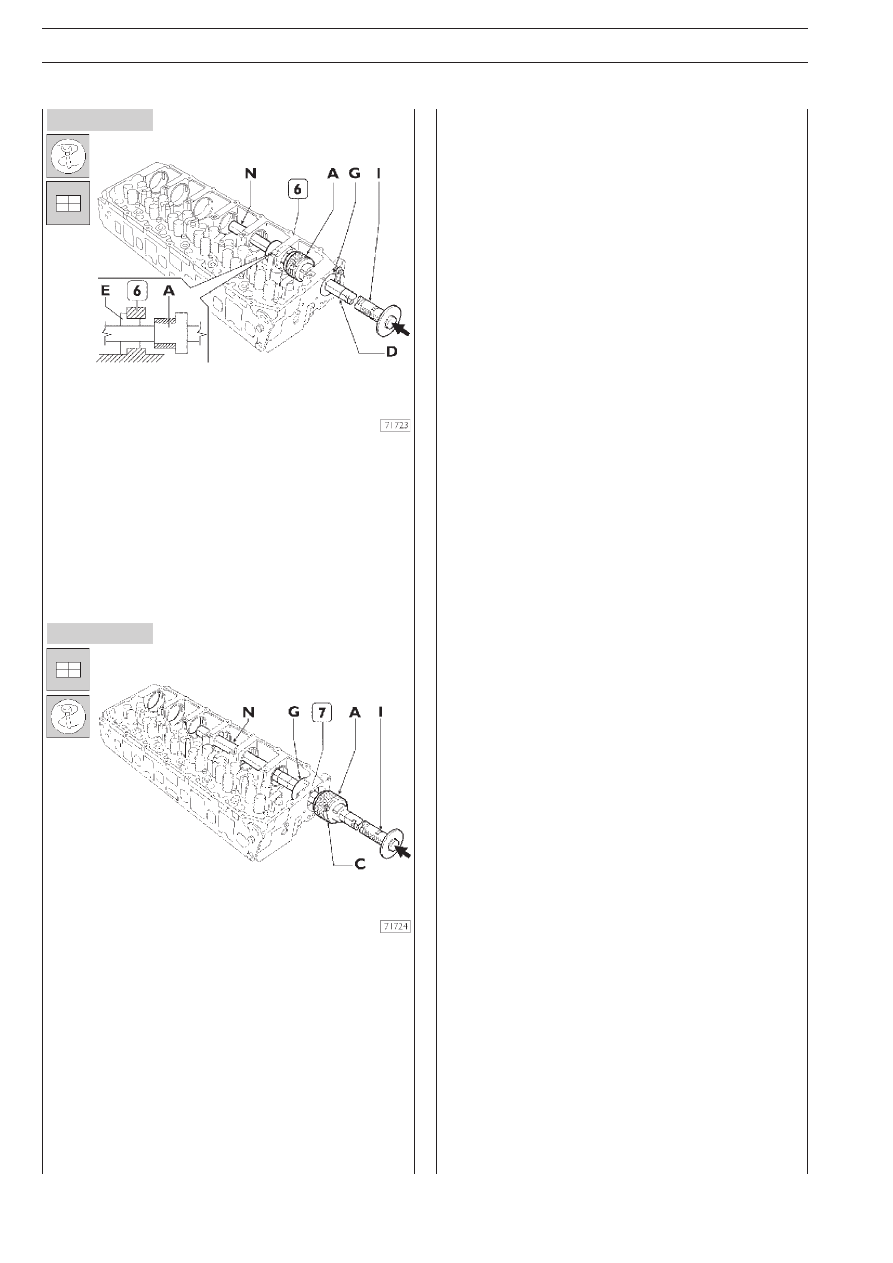

Рисунок 143

Передняя сторона

Задняя сторона

Рисунок 142

Передняя сторона

Задняя сторона

Для установки втулки (6):

❑ Отверните рукоятку (1) и удлинитель (N).

❑ Расположите удлинитель (N) и направляющую втулку (E)

так, как показано на рисунке.

❑ Повторите действия, описанные в пунктах 1, 2, 3.

Для установки втулки (7):

❑ Снимите рукоятку (1) и направляющую втулку (G), приX

крепленную к головке блока цилиндров (рис. 143).

❑ Установите втулку (G) изнутри, как показано на рисунке.

❑ Установите втулку на оправку (A) и подведите ее вплотX

ную к гнезду, совместив отверстие во втулке со смазочX
ным отверстием в головке блока цилиндров. Установите
втулку. 7Xя втулка считается установленной, если метX
ка (С) совпадает с гнездом втулки.

E

URO

T

RAKKER

 C

URSOR

 13

ДВИГАТЕЛЬ

103

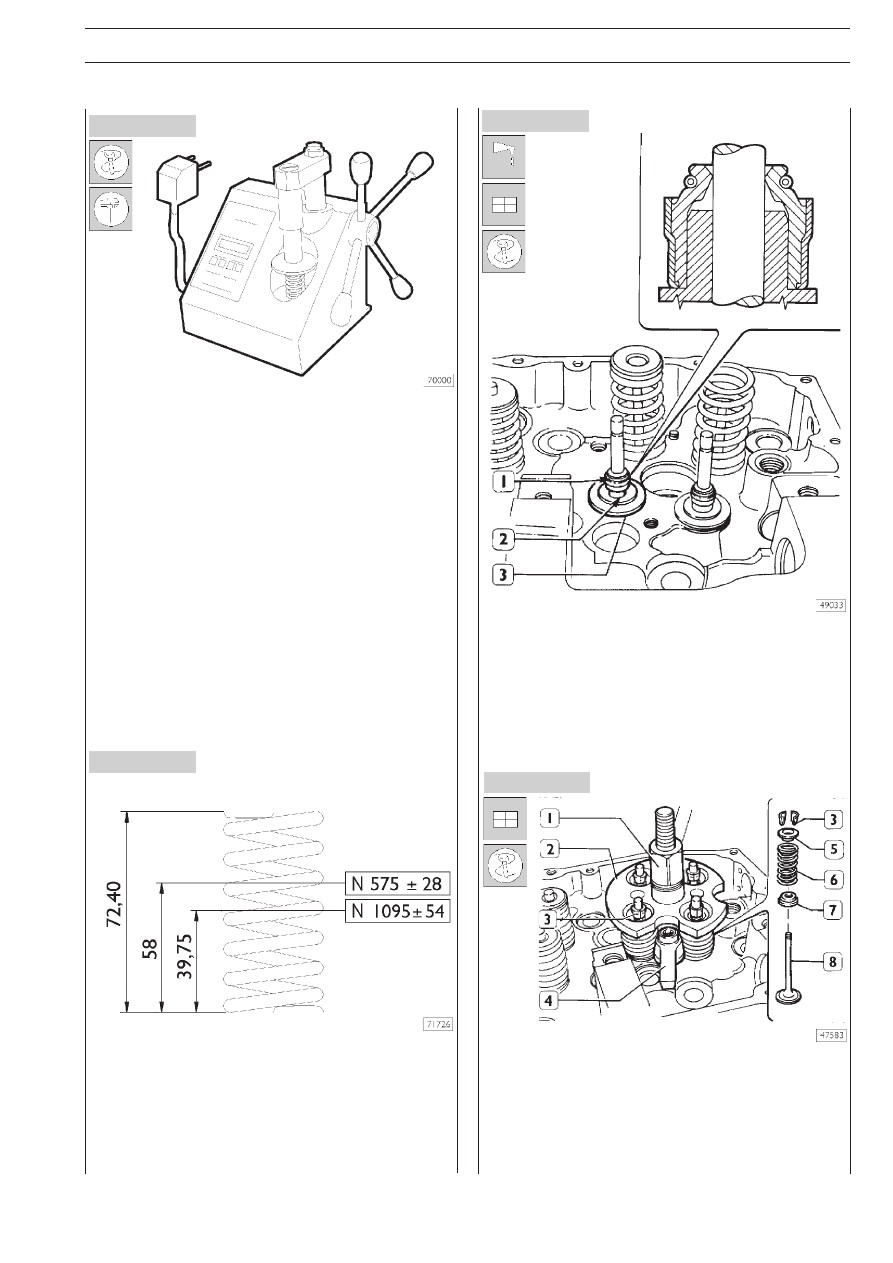

Рисунок 144

540665

Клапанные пружины

Перед сборкой следует проверить упругость клапанных
пружин устройством 99305047.
Сравните деформацию под нагрузкой и высоту пружины
в свободном состоянии с данными для новых пружин, привеX
денными на следующем рисунке.

Рисунок 145

Пружина без нагрузки

Клапан закрыт

Клапан открыт

ОСНОВНЫЕ ДАННЫЕ ДЛЯ ПРОВЕРКИ ПРУЖИН

ВПУСКНЫХ И ВЫПУСКНЫХ КЛАПАНОВ

Рисунок 146

Установка клапанов и маслосъемных колпачков

Смажьте штоки клапанов и установите их в соответствуюX
щие направляющие втулки клапанов. При помощи оправX
ки 99360329 установите нижние опорные шайбы (3) и масX
лосъемные колпачки (1) на направляющие втулки клапаX
нов (2). Далее соберите клапаны в следующем порядке:

Рисунок 147

❑ Установите пружины (6) и тарелку (5).

❑ Установите инструмент 99360261 (2) и закрепите его

кронштейном (4). Заворачивайте гайку (1) до тех пор,
пока не появится возможность установить сухари (3).
Снимите инструмент (2).

104

ДВИГАТЕЛЬ

E

URO

T

RAKKER

 C

URSOR

 13

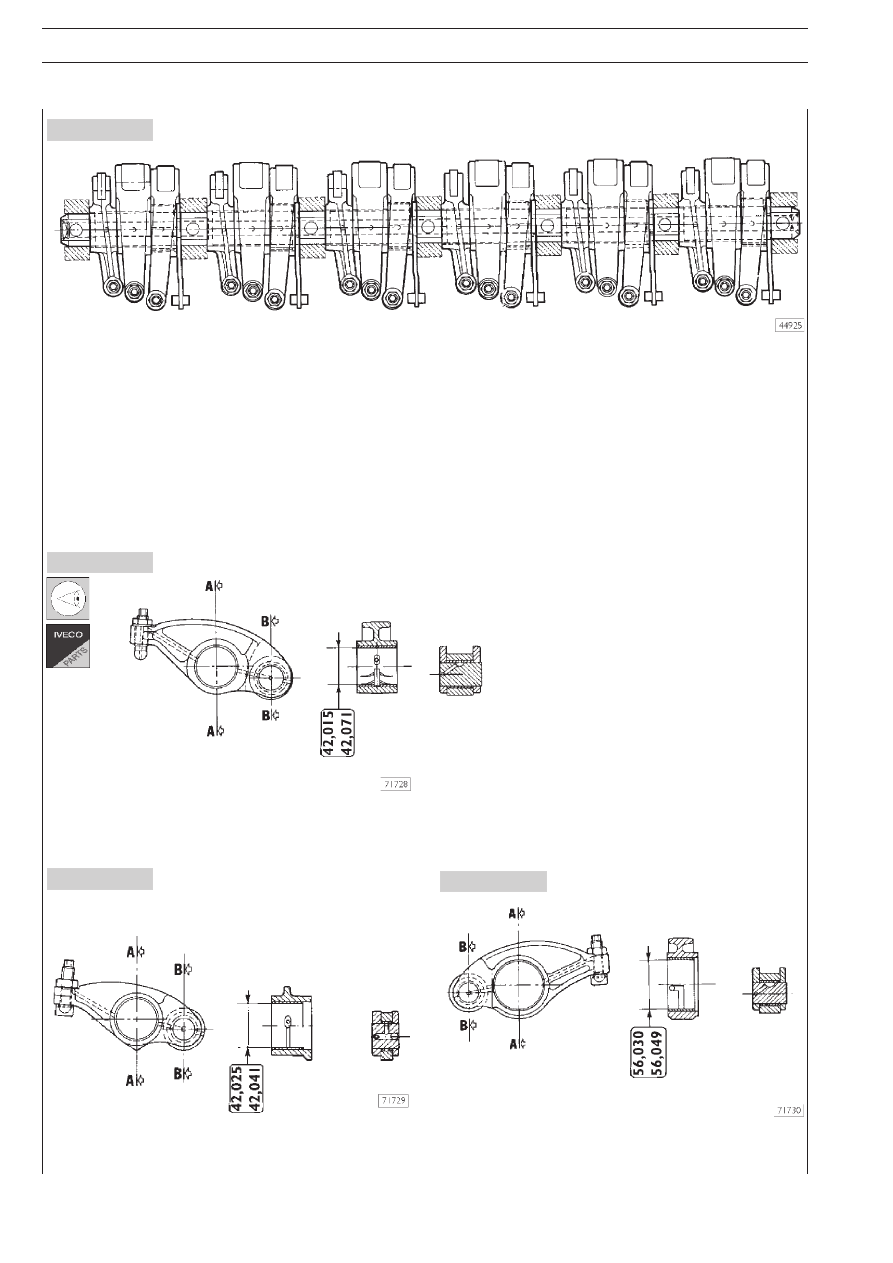

5412

Ось коромысел

Кулачки распределительного вала непосредственно приводят в движение коромысла: 6 для привода форсунок и 12 для приX
вода клапанов.
Коромысла скользят непосредственно по поверхности кулачков, на концах коромысел установлены ролики.
Противоположный конец коромысла действует на поперечину, опирающуюся на стержни двух клапанов.
Между регулировочным болтом коромысла и поперечиной имеется пятачок.
В клапанных коромыслах имеются по два смазочных канала.
Ось клапанных коромысел проходит практически через всю головку блока цилиндров. Для обеспечения доступа к располоX
женным внизу деталям ось коромысел следует снять.
Длина оси клапанных коромысел практически совпадает с длиной головки блока цилиндров. Для обеспечения доступа к расX
положенным внизу деталям ось коромысел следует снять.

Рисунок 148

Рисунок 149

Рисунок 150

Рисунок 151

Клапанные коромысла

СЕЧЕНИЕ AAA

СЕЧЕНИЕ BAB

Проверьте поверхности втулок, на них не должX
но быть задиров или чрезмерного износа; в проX
тивном случае замените клапанные коромысла
в сборе.

КОРОМЫСЛА ФОРСУНОК

КОРОМЫСЛА ВПУСКНЫХ КЛАПАНОВ

КОРОМЫСЛА ВЫПУСКНЫХ КЛАПАНОВ

СЕЧЕНИЕ AAA

СЕЧЕНИЕ BAB

СЕЧЕНИЕ AAA

СЕЧЕНИЕ BAB

E

URO

T

RAKKER

 C

URSOR

 13

ДВИГАТЕЛЬ

105

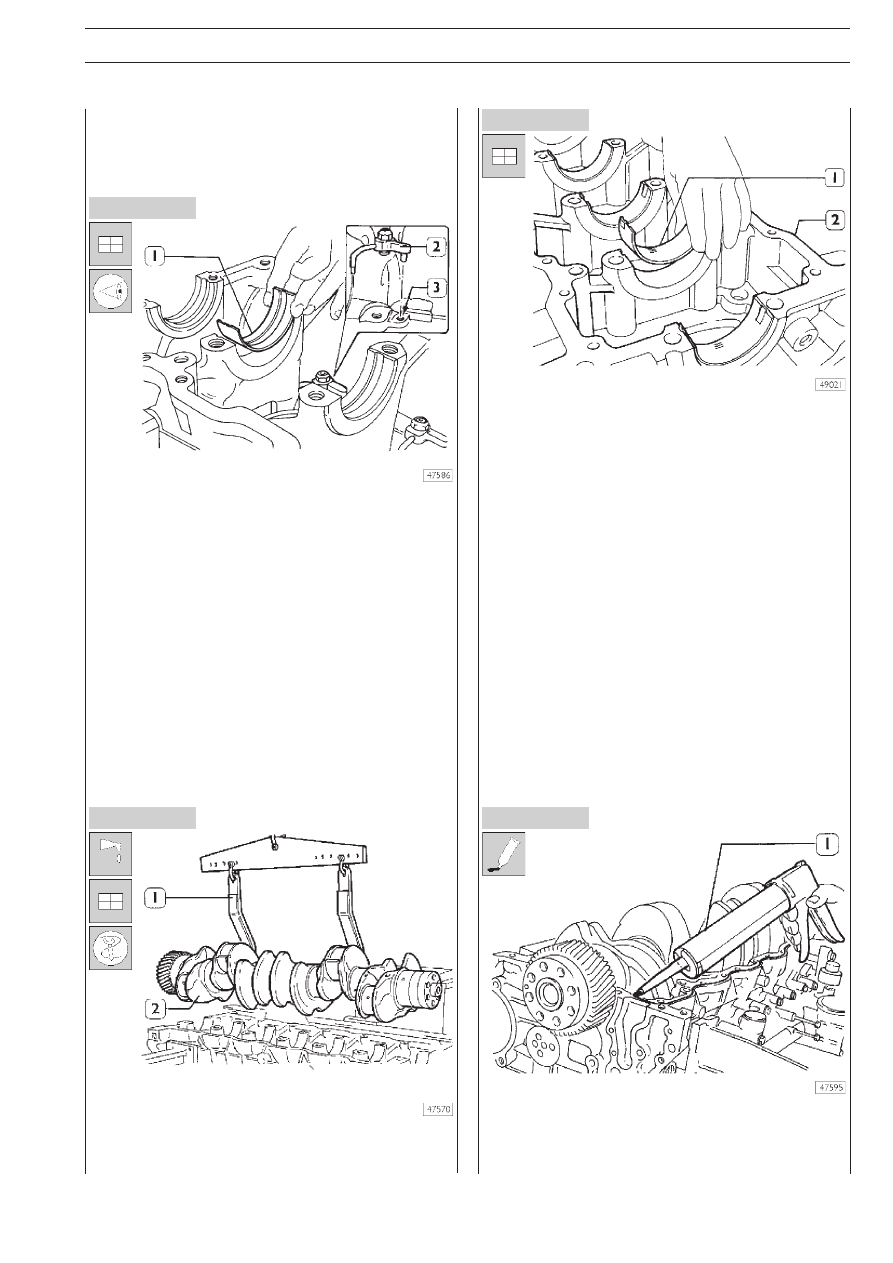

Рисунок 152

Рисунок 154

Рисунок 153

Рисунок 155

СБОРКА ДВИГАТЕЛЯ НА СТЕНДЕ

Кронштейнами 99361036 закрепите картер на стенX
де 99322230.
Установите гильзы цилиндров, как указано на стр. 74X75.

Установите штуцеры подачи масла (2), совместив винт без
головки с отверстием (3) в картере.

Установите вкладыши подшипников (1) в корпуса коренных
подшипников.

Смажьте моторным маслом вкладыши коренных подшипниX
ков, затем, используя тельфер и захват 99360500 (1), устаX
новите коленчатый вал (2).

Установите вкладыши подшипников (1) в объединенную
крышку коренных подшипников (2).

Придерживайтесь схемы установки, изображенной
на рис. 156.

Соответствующим инструментом (1) нанесите на поверхX
ность разъема картера силиконовый герметик
LOCTITE 5699, как показано на рис. 156.
