Iveco EURO TRAKKER CURSOR 13. Руководство - часть 28

94

ДВИГАТЕЛЬ

E

URO

T

RAKKER

 C

URSOR

 13

Измерение деформации плоскости головки,
обращенной к блоку цилиндров

(Пример)

Рисунок 119

Рисунок 120

Рисунок 121

Рисунок 122

540831

Проверка установочного зазора между
вкладышами подшипников нижней головки
шатуна и шейкой коленчатого вала

Для измерения зазора выполните следующие операции:
Установите шатуны на соответствующие шейки коленчатого
вала, предварительно на шейки поместите отрезки калибX
рованной измерительной пластмассовой проволоки.

Установите шатунные крышки (1) со вкладышами подшипниX
ков. Затяните болты (2) крепления шатунных крышек с крутяX
щим моментом 60 Н·м (6 кгм). При помощи инструменX
та 99395216 (3) доверните болты на угол 60°.
Снимите крышки и проверьте зазоры, сравнив ширину каX
либрованной проволоки со шкалой на упаковке от провоX
локи.

540610

Головка блока цилиндров

Перед снятием головки блока цилиндров соответствующим
оборудованием проверьте ее герметичность. При обнаруX
жении утечки замените головку блока цилиндров.

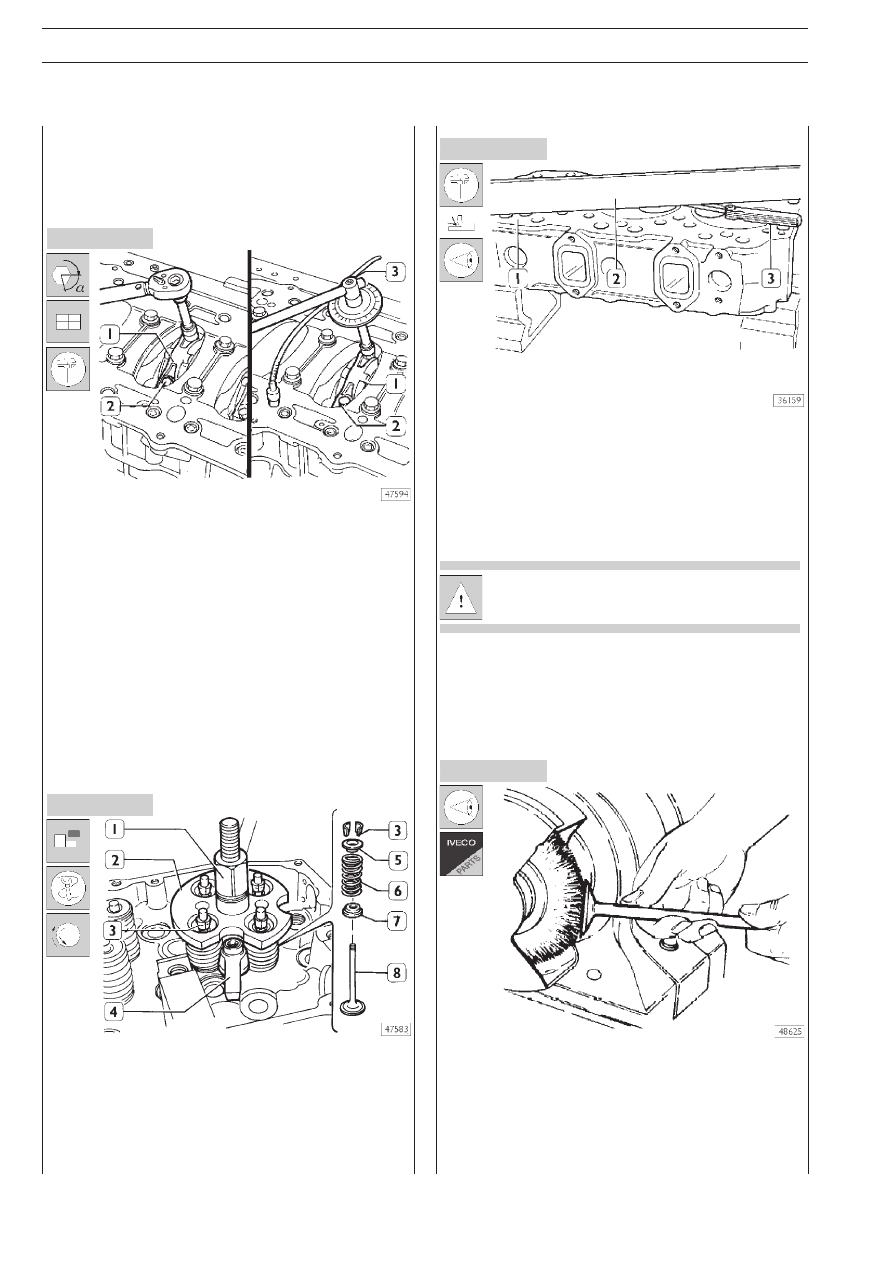

Снятие клапанов

Установите инструмент 99360261 (2) и закрепите его
кронштейном (4). Заворачивайте гайку инструменX
та 99360261 (1) до тех пор, пока не будут освобождены
сухари (3). Снимите инструмент (2) и снимите тарелку (5),
пружину (6) и нижнюю опорную шайбу (7).
В таком же порядке освободите другие клапаны.
Переверните головку блока цилиндров и извлеките клапаны (8).

Измерьте деформацию опорной поверхности (1) головки
блока цилиндров металлической линейкой (2) и плоским
щупом (3). При выявлении деформации прошлифуйте головX
ку блока цилиндров на шлифовальном станке; разрешается
снимать металл на глубину не более 0,2 мм.

После выполнения этой операции следует измеX
рить заглубление клапанов и выступание форсунок.

540622

 Клапаны

Удаление нагара и проверка клапанов

Проволочной щеткой удалите с клапанов нагар. Убедитесь
в том, что на клапанах нет задиров и трещин, микрометром
проверьте, соответствуют ли диаметры стержней клапанов
установленным размерам (см. рис.123); при необходимоX
сти замените клапаны.

E

URO

T

RAKKER

 C

URSOR

 13

ДВИГАТЕЛЬ

95

Рисунок 123

Рисунок 124

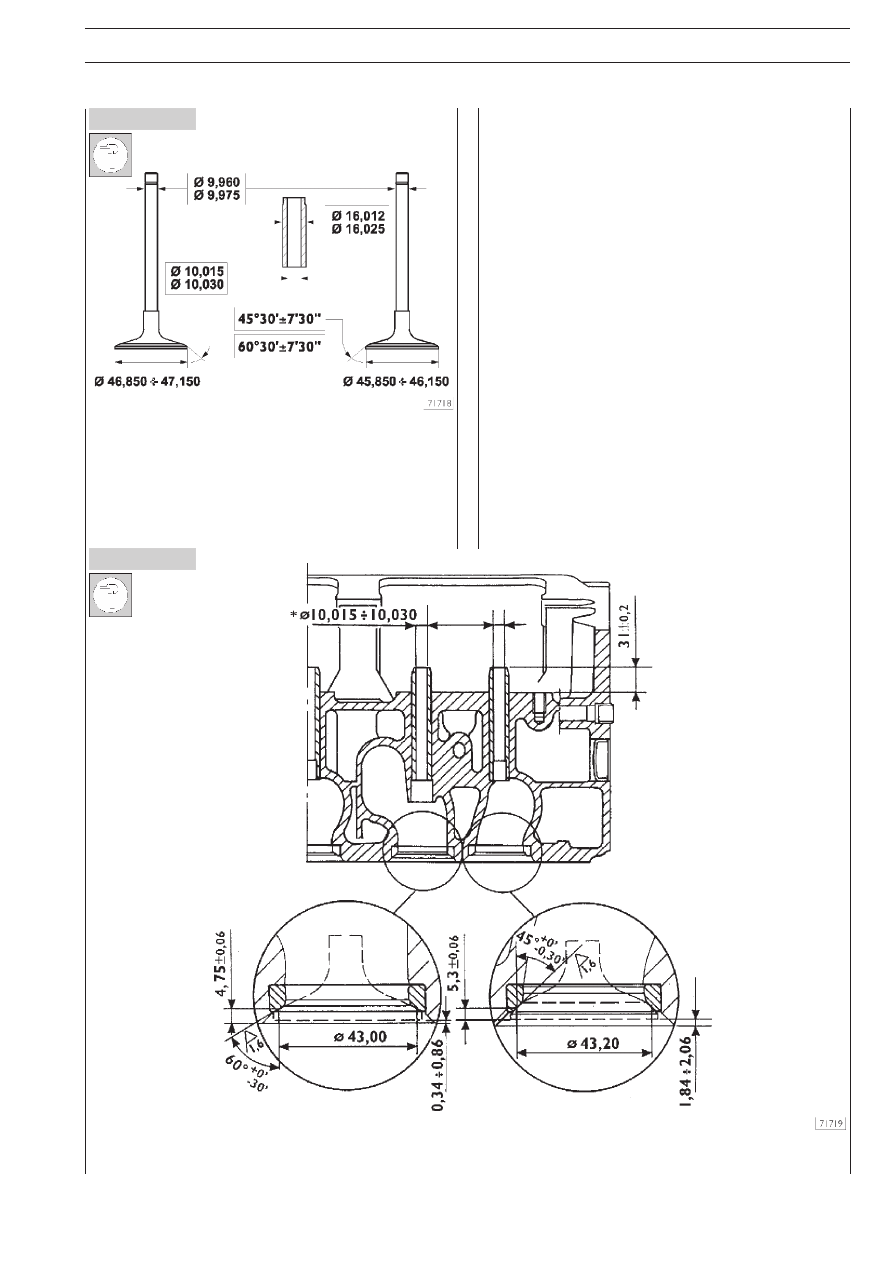

ОСНОВНЫЕ РАЗМЕРЫ КЛАПАНОВ И НАПРАВЛЯЮЩИХ

ВТУЛОК КЛАПАНОВ

* Измерение необходимо производить после установки наX
правляющих втулок клапанов в головку блока цилиндров.

Микрометром проверьте, соответствует ли диаметр стержX
ней клапанов указанному. При необходимости прошлифуйX
те седла клапанов шлифовальной машинкой, снимая миниX
мально возможное количество металла.

540667

Направляющие втулки клапанов

НАПРАВЛЯЮЩИЕ ВТУЛКИ КЛАПАНОВ, СХЕМА УСТАНОВКИ КЛАПАНОВ

* Измерение следует производить после установки направляющих втулок клапанов в головку блока цилиндров.

96

ДВИГАТЕЛЬ

E

URO

T

RAKKER

 C

URSOR

 13

Рисунок 126

540613

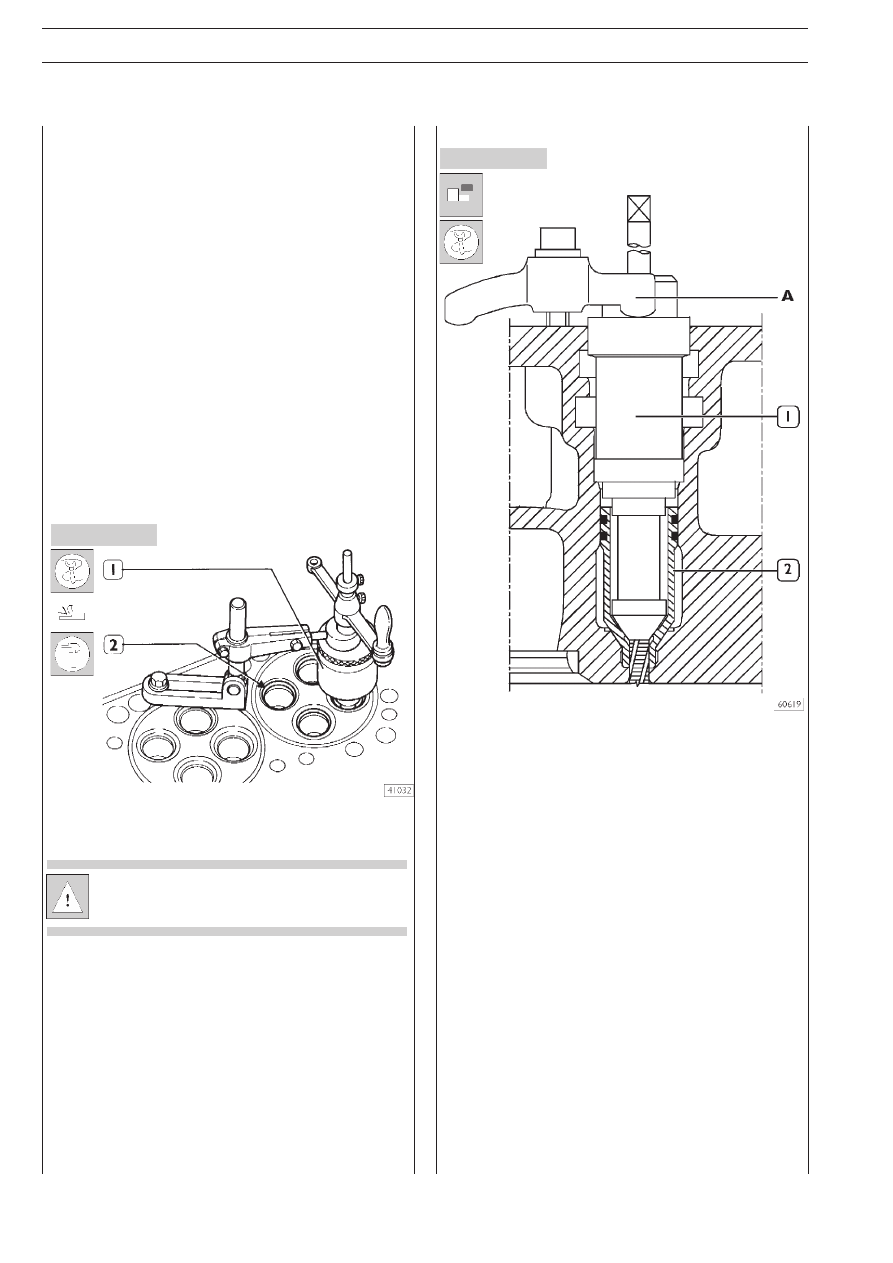

 Замена корпусов форсунок

Снятие

Для замены корпуса форсунки (2):

❑ нарежьте в корпусе (2) резьбу инструментом

99390804 (1).

Действия, изображенные на рис. 127X128X129X130 следует
выполнять, закрепив инструмент кронштейном А на головке
блока цилиндров.

Рисунок 125

Замена направляющих втулок клапанов

Направляющие втулки клапанов следует извлекать оправX
кой 99360143.
Для установки направляющих втулок клапанов используется
оправка 99360143 с оправкой 99360296.
Оправка 99360296 определяет точное положение направX
ляющей втулки клапана в головке блока цилиндров. Если
оправки отсутствуют, направляющие втулки клапанов следуX
ет устанавливать в головке блока цилиндров так, чтобы они
выступали на 30,8X31,2 мм (рис. 124).
После установки направляющих втулок клапанов обрабоX
тайте их отверстия разверткой 99390330.

Замена — Проточка седел клапанов

Седла клапанов заменяются при помощи специального инX
струмента.

Используя приспособление 99305019 (1), проточите седX
ла клапанов (2) в головке блока цилиндров.

Седла клапанов необходимо шлифовать при кажX
дой обработке или замене клапанов или направX
ляющих втулок клапанов.

После шлифовки седел клапанов, используя приспособлеX
ние 99370415, убедитесь в том, что клапаны располагаютX
ся относительно плоскости головки блока цилиндров
на следующем расстоянии:

❑ от –0,54 до –0,85 мм (заглубление) впускных клапанов;

❑ от –1,75 до –2,05 мм (заглубление) выпускных клапанов.

E

URO

T

RAKKER

 C

URSOR

 13

ДВИГАТЕЛЬ

97

Рисунок 127

Рисунок 128

Рисунок 129

Рисунок 130

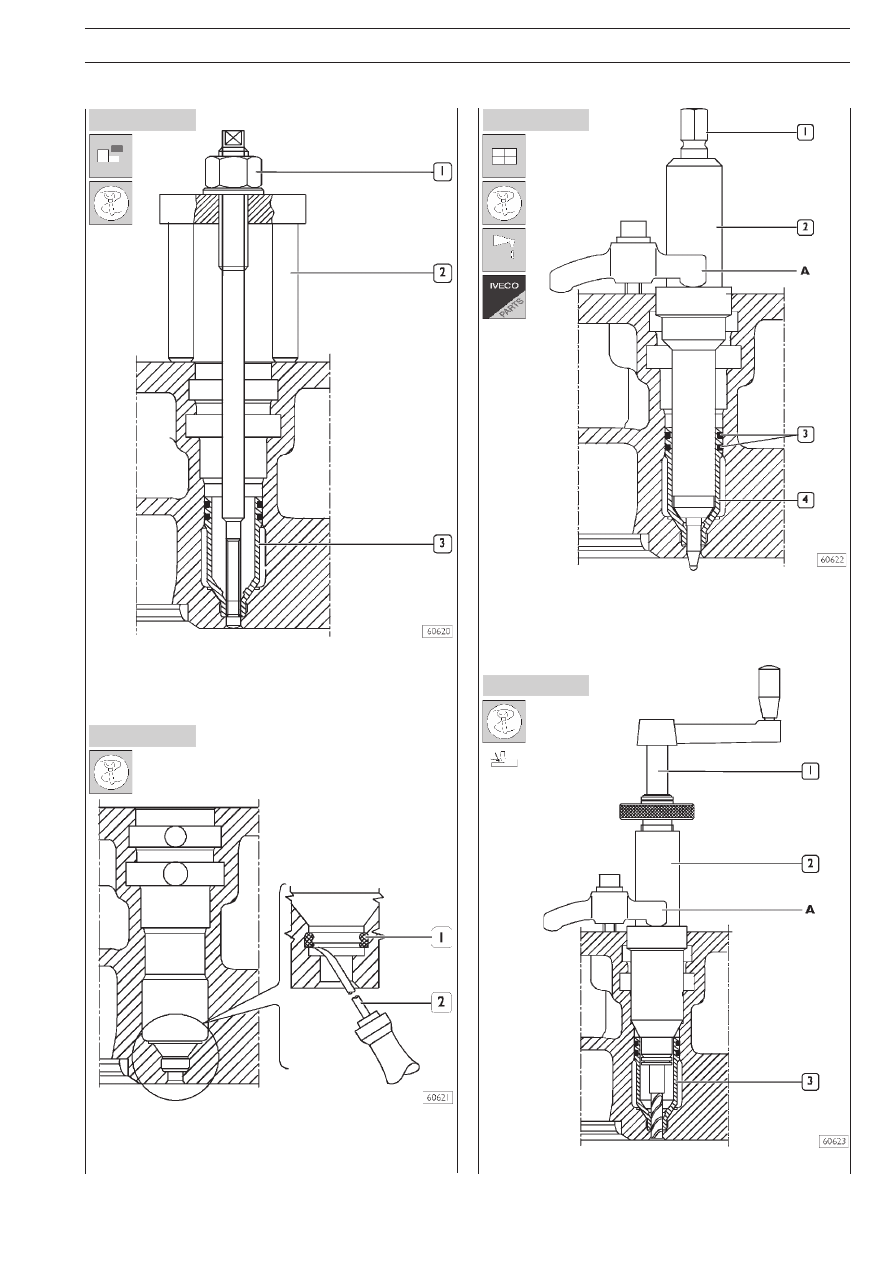

❑ Установите съемник 99342149 (2) в корпус (3). ПостеX

пенно заворачивая гайку (1), извлеките корпус форсунX
ки из головки блока цилиндров.

❑ Используя инструмент 99390772 (2) удалите нагар (1)

из канавки в головке блока цилиндров.

Установка

❑ Смажьте прокладки (3) и установите их на корпус (4).

При помощи оправки 99365056 (2), закрепленной
на головке блока цилиндров кронштейном А, установиX
те новый корпус и, постепенно затягивая болт (1), осаX
дите нижнюю часть корпуса.

❑ Фрезой 99394041 (1) расточите отверстие в корпусе (3).
