90

ДВИГАТЕЛЬ

E

URO

T

RAKKER

 C

URSOR

 13

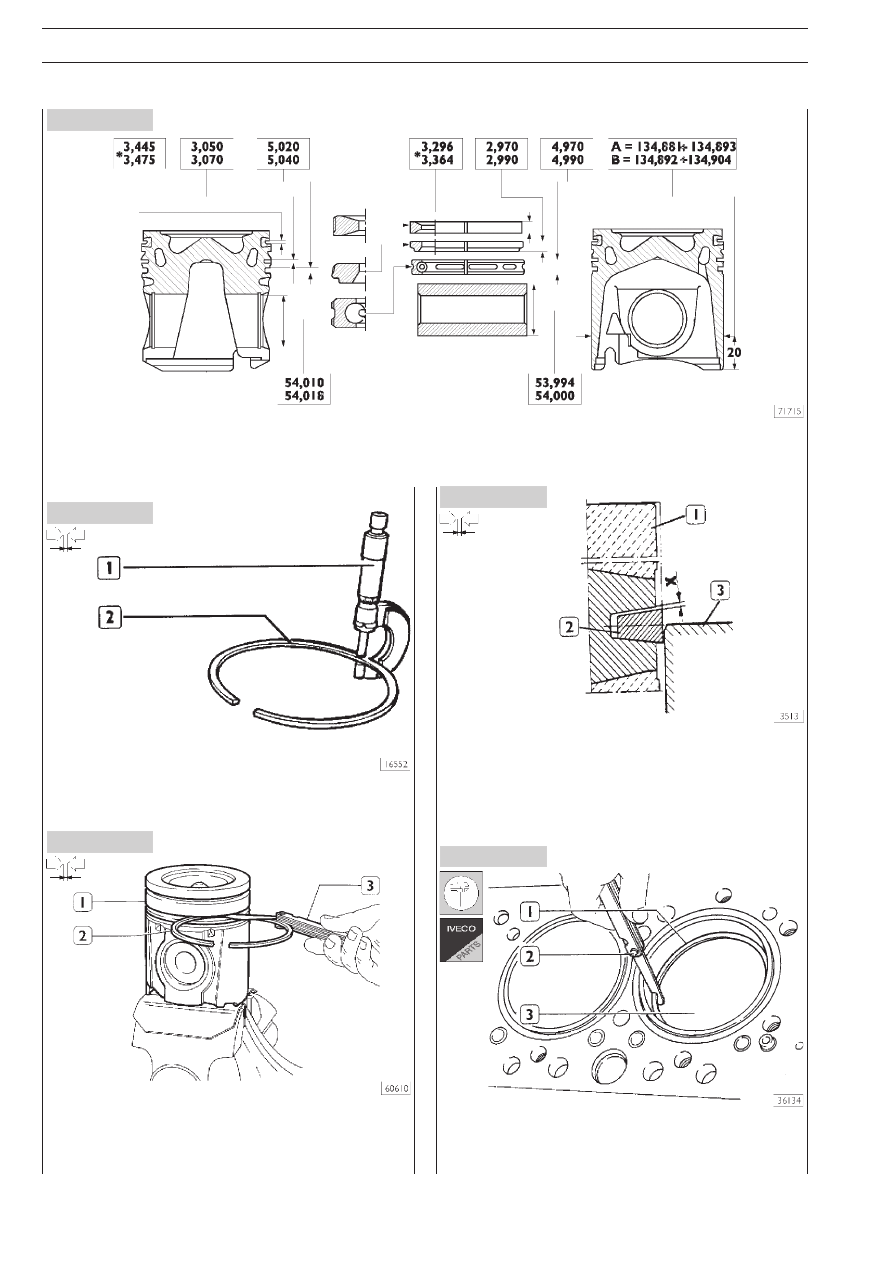

ОСНОВНЫЕ РАЗМЕРЫ ПОРШНЕЙ, ПОРШНЕВЫХ КОЛЕЦ И ПАЛЬЦЕВ

* Размеры приведены для поршней диаметром 130 мм.

540842

Поршневые кольца

Рисунок 107

Рисунок 105

Рисунок 106

Рисунок 108

Рисунок 109

Микрометром (1) измерьте толщину поршневого кольца (2).

Плоским щупом (3) проверьте торцовый установочный заX
зор между поршневыми кольцами (2) и стенками канавок
поршня (1).

В первую канавку устанавливается компрессионное кольX
цо (2) трапециевидного сечения. Зазор «Х» между кольцом
и стенкой канавки измеряется, когда поршень (1) с кольцом
устанавливается в гильзу цилиндра (3), так чтобы кольцо
было наполовину утоплено в гильзе цилиндра.

Измерьте плоским щупом (2) зазоры в замках поршневых
колец (1), вставив кольца в гильзу цилиндра (3). Если зазор
больше или меньше допустимого, замените кольца.

E

URO

T

RAKKER

 C

URSOR

 13

ДВИГАТЕЛЬ

91

Рисунок 110

540830

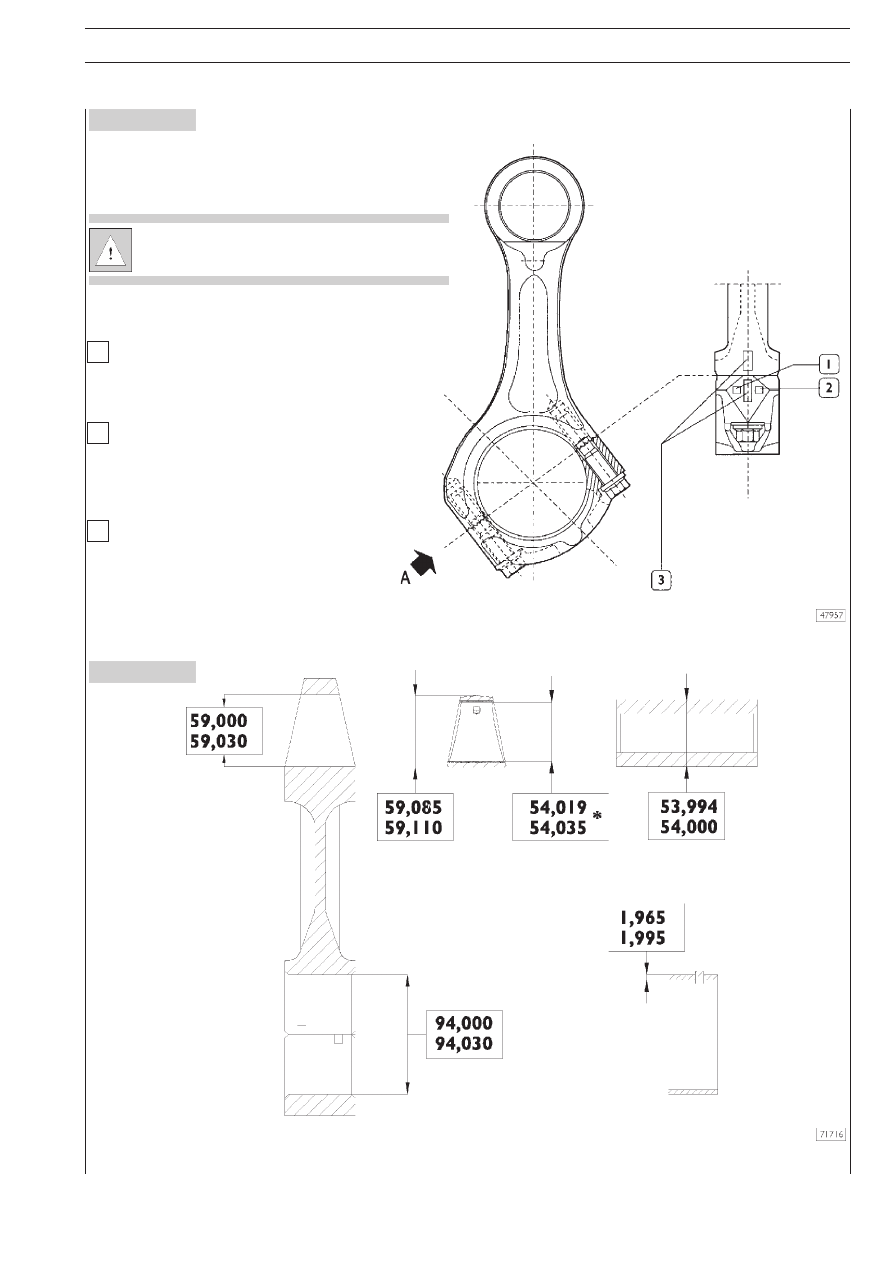

Шатун

На нижней головке шатуна нанесена маркировка, опредеX
ляющая его принадлежность к определенной группе по диаX
метру отверстия в нижней головке и по массе.

При сборке поршней убедитесь в том, что они приX
надлежат к одной группе по массе.

Маркировка шатунов

1

Буква, обозначающая группу по массе:
A = 4661X4694 г
B = 4695X4728 г
С = 4729X4762 г

2

Цифра, указывающая размерную группу диаметра отX
верстия в нижней головке шатуна:
1 = 94,000X94,010 мм
2 = 94,011X94,020 мм
3 = 94,021X94,030 мм

3

Цифра, указывающая номер цилиндра, к которому отX
носится шатун:

ВИД «А»

ОСНОВНЫЕ РАЗМЕРЫ — ВТУЛКА, ШАТУН, ШЕЙКА И ВКЛАДЫШИ ПОДШИПНИКОВ

* Измерение необходимо производить после установки втулки.

Рисунок 111

92

ДВИГАТЕЛЬ

E

URO

T

RAKKER

 C

URSOR

 13

Рисунок 112

Рисунок 112

Рисунок 112

Рисунок 61

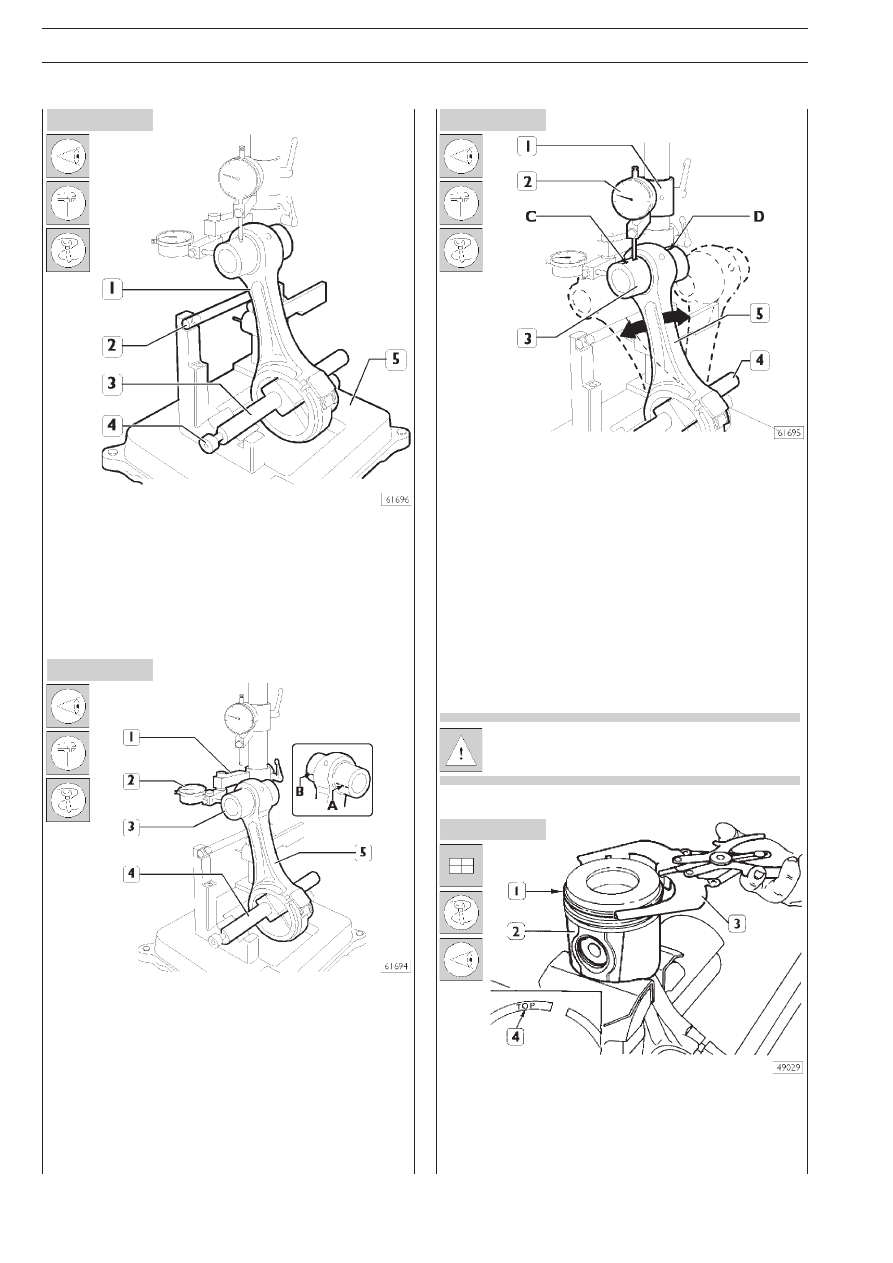

Проверка шатунов

Проверка соосности

Устройством 99395363 (5) проверьте параллельность
осей головок шатунов (1), действуя следующим образом.
❑ Установите шатун (1) на шпиндель устройстX

ва 99395363 (5) и закрепите его болтом (4).

❑ Установите шпиндель (3) на призмы, оперев шатун (1)

на стержень (2).

Измерение деформации кручения

Измерьте деформацию кручения шатуна (5), сравнив полоX
жение двух точек (А и В) поршневого пальца (3) в горизонX
тальной плоскости, проходящей через ось головки шатуна.
Установите подставку (1) индикатора (2) так, чтобы щуп инX
дикатора уперся в поршневой палец (3) в точке (А) (щуп
должен быть утоплен в индикатор примерно на 0,5 мм)
и сбросьте показания индикатора (2). Сместите шпинX
дель (4) с шатуном (5) и сравните показание индикатора
в точке А с показанием в точке В на противоположной стоX
роне пальца (3): разница между положениями А и В не
должна превышать 0,08 мм.

Измерение изгиба

Измерьте изгиб шатуна (5), сравнив положение двух тоX
чек (C и D) поршневого пальца (3) в вертикальной плоскоX
сти, проходящей через ось головки шатуна.
Установите вертикальную подставку (1) индикатора (2) так,
чтобы щуп индикатора касался пальца (3) в точке С.
Покачайте шатун назад и вперед, найдите наивысшее полоX
жение щупа на поршневом пальце и в этом положении
сбросьте показания индикатора (2).
Сместите шпиндель с шатуном (5) и повторите измерение
в наивысшей точке (D) на противоположной стороне поршX
невого пальца (3). Разница показаний индикатора в точках
C и D не должна превышать 0,08 мм.

Установка шатуна с поршнем в сборе

Установку выполняйте в последовательности, обратной приX
веденной на стр. 88X89.

Болты крышек шатунов могут быть использованы поX
вторно, если диаметр резьбы не меньше 13,4 мм.

Установка поршневых колец

Для установки на поршень (2) поршневых колец (1) восX
пользуйтесь щипцами 99360184 (3).
При установке поршневых колец надпись «TOP» (4) должна
быть обращена вверх. Разведите замки поршневых колец
на 120°.

E

URO

T

RAKKER

 C

URSOR

 13

ДВИГАТЕЛЬ

93

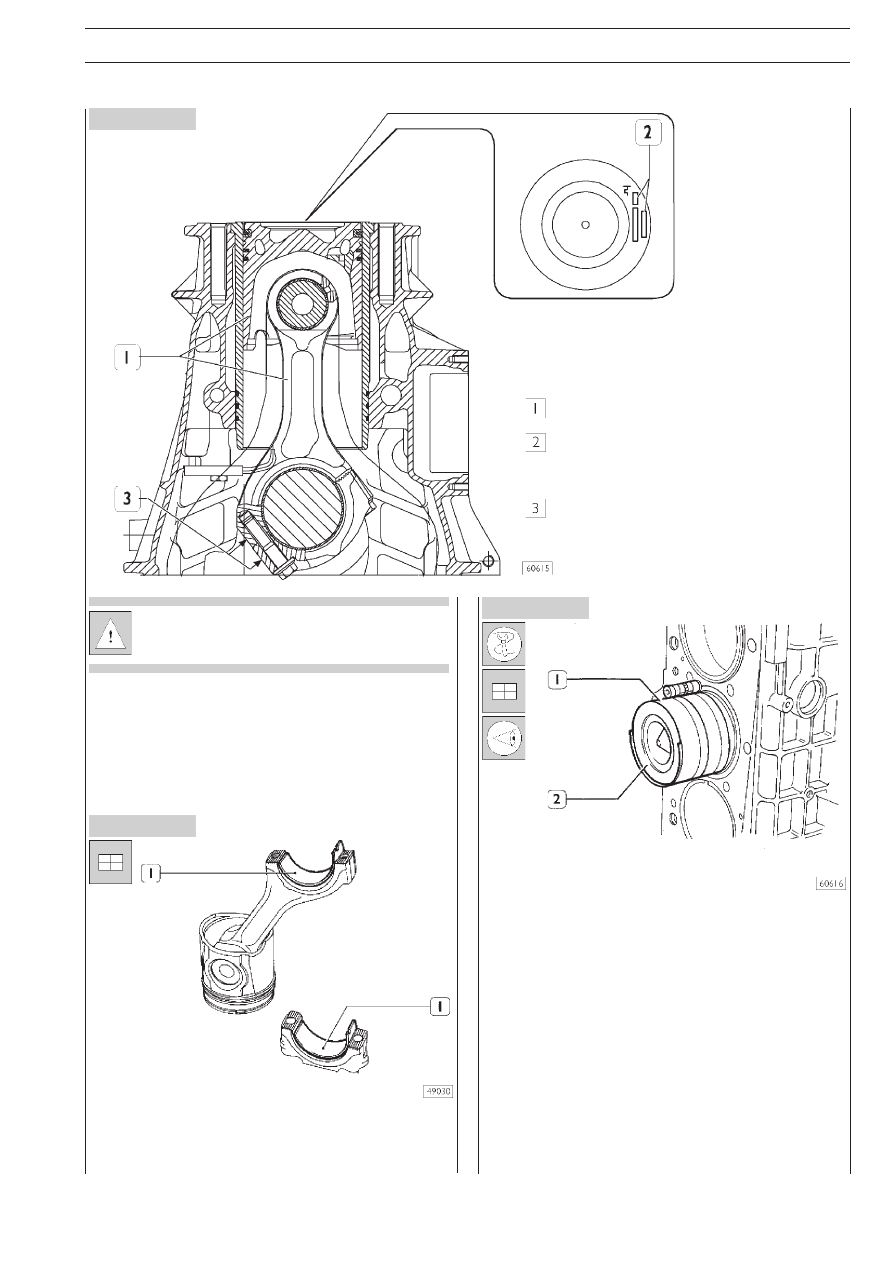

Установка поршней с шатунами в сборе в гильзы цилиндров для проверки установочных зазоров

Рисунок 116

Рисунок 117

Рисунок 118

Шатун с поршнем в сборе

Место расположения меток на днище поршня,
указывается установочное положение и разX
мерная группа

Место маркировки шатуна
(см. рис. 86 на стр. 83).

В комплекте запасных частей поставляются поршни
размерной группы А, которые можно также устаX
навливать в гильзы цилиндров размерной группы В.

Установите вкладыши подшипников (1), подобранные в соX
ответствии с указаниями, приведенными на стр. 83X85,
в шатун и в крышку шатуна.

При помощи оправки 99360605 (1, рис. 118) установите
поршень с шатуном в сборе (2) в гильзу цилиндра, убедивX
шись в том, что:
❑ замки поршневых колец разведены на угол 120°;
❑ поршни относятся к одной размерной группе, А или В;
❑ символы, выбитые на днище поршня, направлены к маX

ховику, а канавка в юбке поршня направлена к штуцеX
рам подачи масла.

Проверка выступания поршня

После сборки измерьте величину выступания поршня из
гильзы цилиндра, которая должна составлять 0,12X0,42 мм.
