98

ДВИГАТЕЛЬ

E

URO

T

RAKKER

 C

URSOR

 13

Рисунок 131

Рисунок 132

Рисунок 133

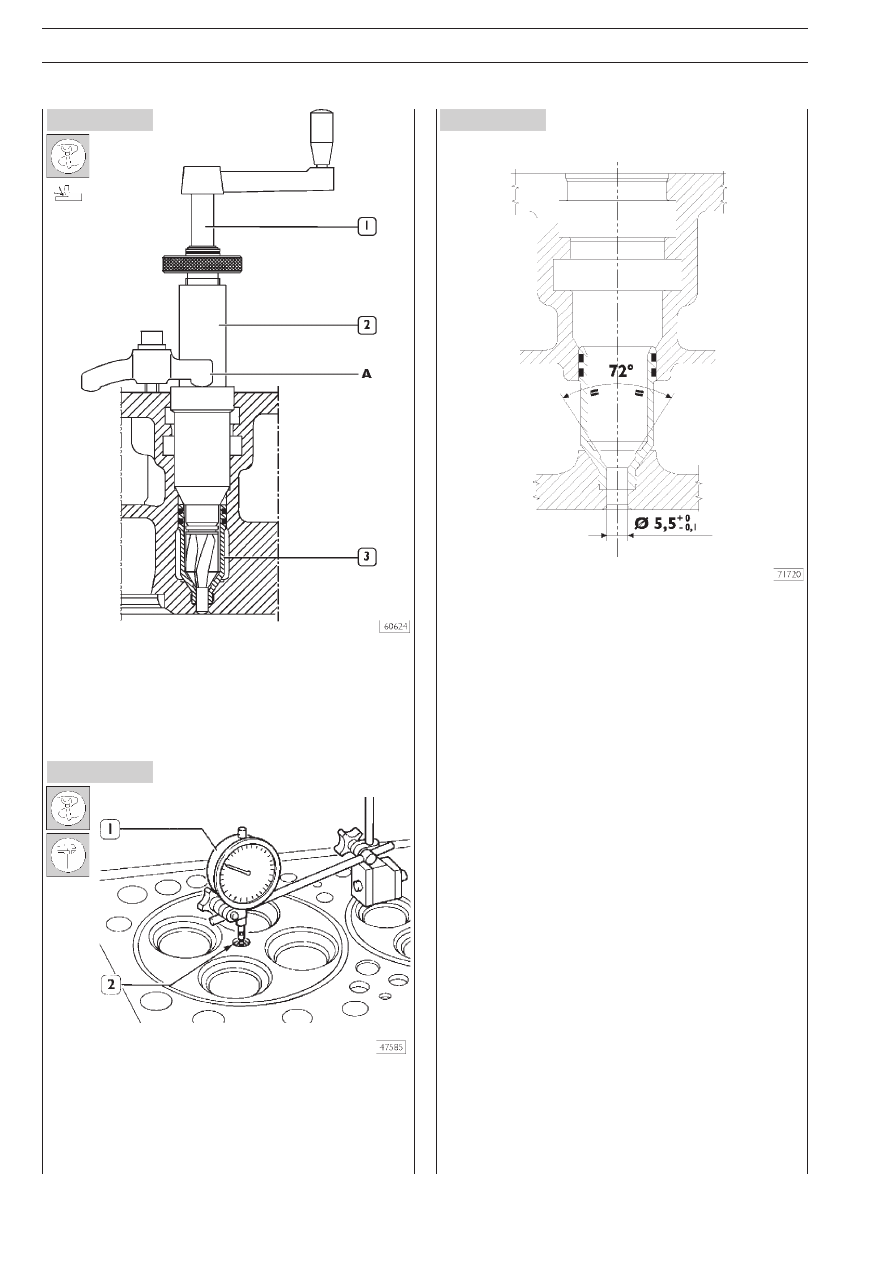

❑ Разверткой 99394043 (1X2) обработайте гнездо форX

сунки в корпусе (3).

Измерение выступания форсунки

Индикатором (1) измерьте выступание форсунки (2).
Выступание должно находиться в пределах 0,52X1,34 мм.

СХЕМА УСТАНОВКИ КОРПУСА ФОРСУНКИ

E

URO

T

RAKKER

 C

URSOR

 13

ДВИГАТЕЛЬ

99

Рисунок 134

Рисунок 135

Рисунок 136

5412

Газораспределительный механизм

541211

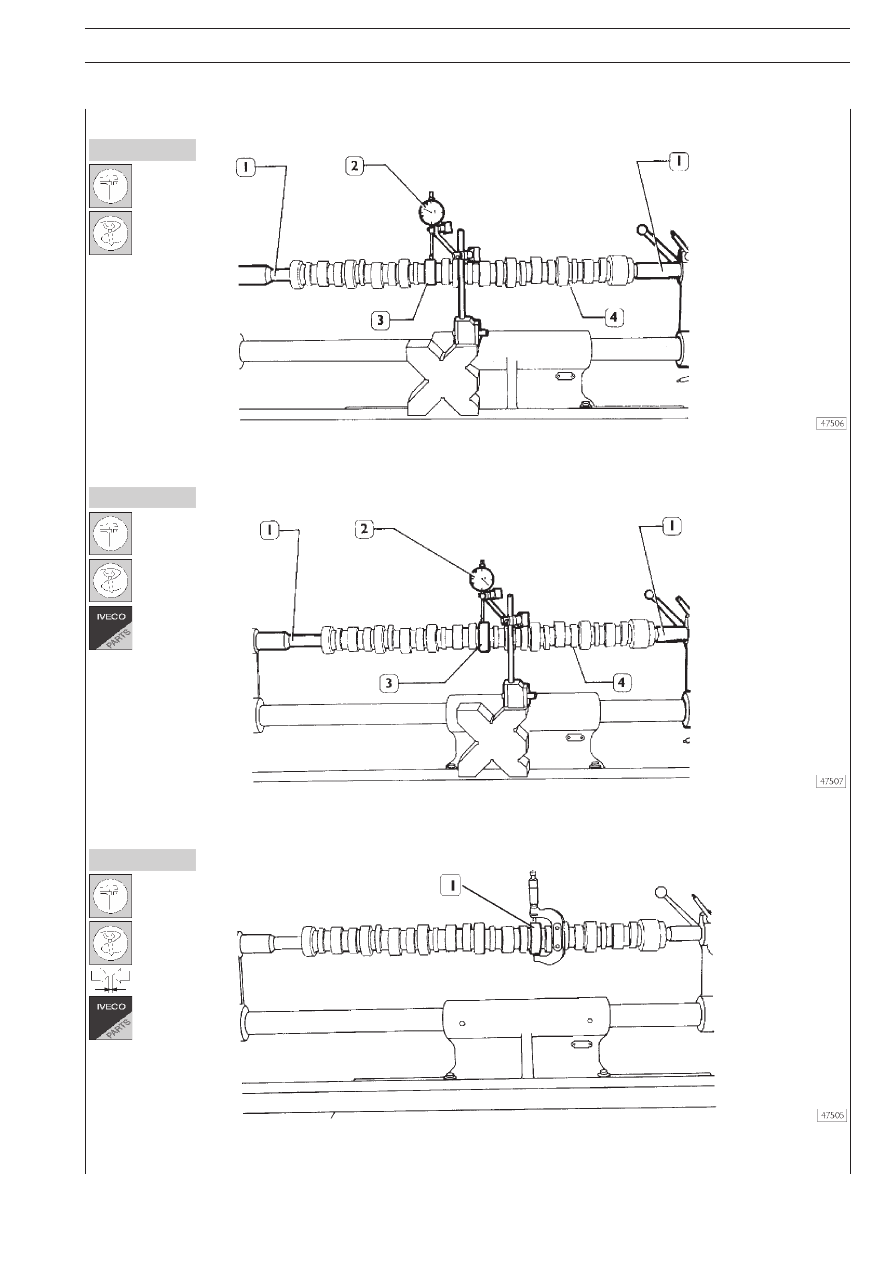

Проверка величины подъема кулачка и соосности шеек распределительного вала

Установите распределительный вал (4) на центрирующий стенд (1) и при помощи индикатора (2) проверьте величину подъеX
ма кулачков (3); значения приведены в таблице на стр. 17.

На установленном на центрирующем стенде (1) распределительном вале (4) при помощи индикатора (2) проверьте соосX
ность опорных шеек (3); отклонение не должно превышать 0,0030 мм. Если отклонение превышает указанное значение, заX
мените вал.

Для проверки установочных зазоров измерьте внутренний диаметр втулок и диаметр шеек (1) распределительного вала: реX
альный зазор определяется по разности диаметров.
Если зазор превышает 0,135 мм, замените втулки и, при необходимости, распределительный вал.

100

ДВИГАТЕЛЬ

E

URO

T

RAKKER

 C

URSOR

 13

ДОПУСКИ

ХАРАКТЕРИСТИКИ ДОПУСКОВ

ОБОЗНАЧЕНИЕ

ОРИЕНТАЦИЯ

Перпендикулярность

ПОЛОЖЕНИЕ

Концентричность или соосность

КОЛЕБАНИЯ

Круговые колебания

КЛАСС ВАЖНОСТИ ХАРАКТЕРИСТИК ИЗДЕЛИЙ

ОБОЗНАЧЕНИЕ

КРИТИЧЕСКИЙ

ВАЖНЫЙ

ВТОРИЧНЫЙ

Рисунок 137

541210

Распределительный вал

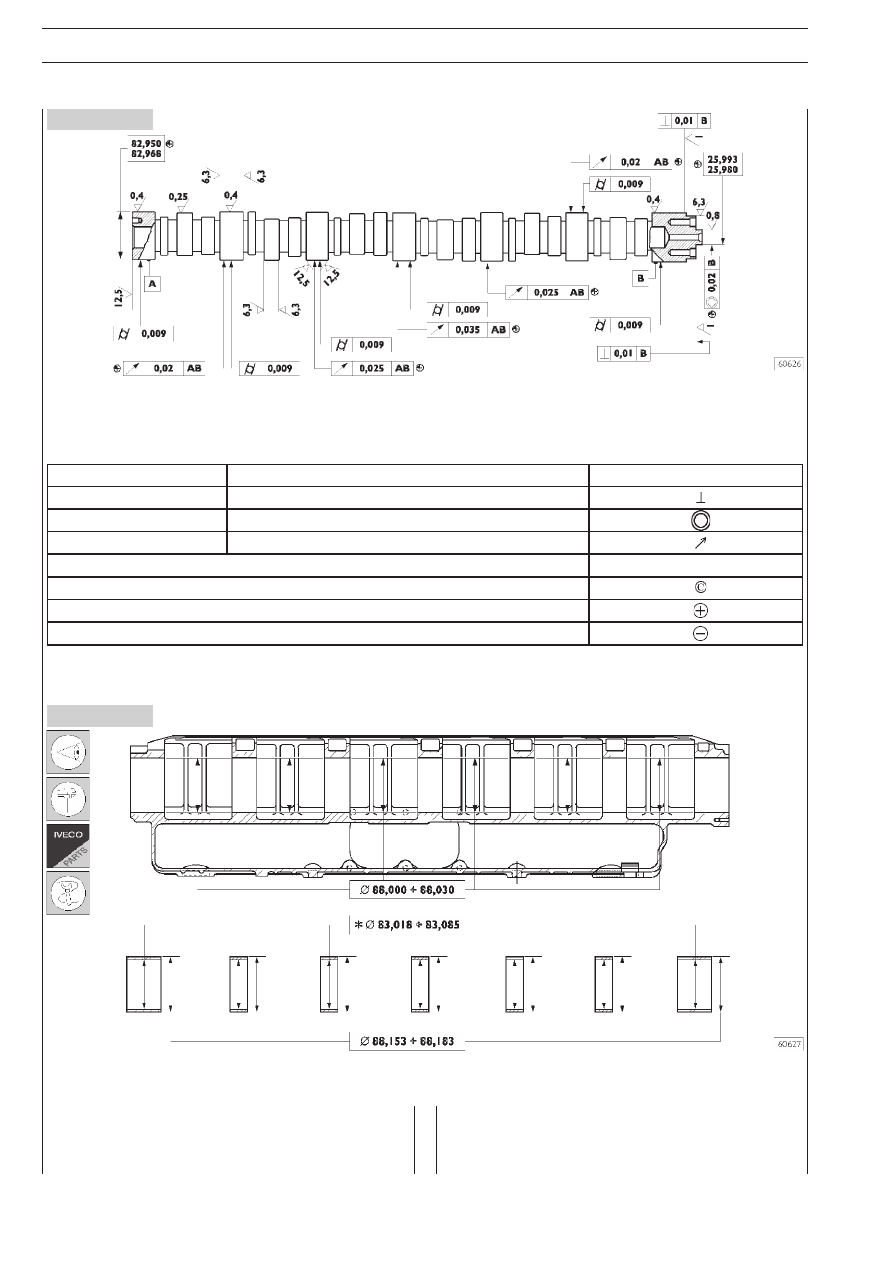

ОСНОВНЫЕ РАЗМЕРЫ И ДОПУСКИ — РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ

Поверхности опорных шеек вала и поверхности кулачков должны быть полированными.

Если на них имеются потертости и задиры, следует заменить вал и соответствующие втулки.

Рисунок 138

541213

Втулки шеек распределительного вала

ОСНОВНЫЕ РАЗМЕРЫ ВТУЛОК ШЕЕК РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА И ГНЕЗД ПОД НИХ В ГОЛОВКЕ БЛОКА ЦИЛИНДРОВ

*Внутренний диаметр втулки после установки в головку блока цилиндров

На рабочей поверхности втулок не должно быть следов поX
тертости и задиров; в противном случае замените их.
Нутромером измерьте внутренний диаметр втулок.

Если диаметр превышает допустимое значение, замените
втулки. Для извлечения и установки втулок используйте оправX
ку 99360499.

E

URO

T

RAKKER

 C

URSOR

 13

ДВИГАТЕЛЬ

101

Рисунок 139

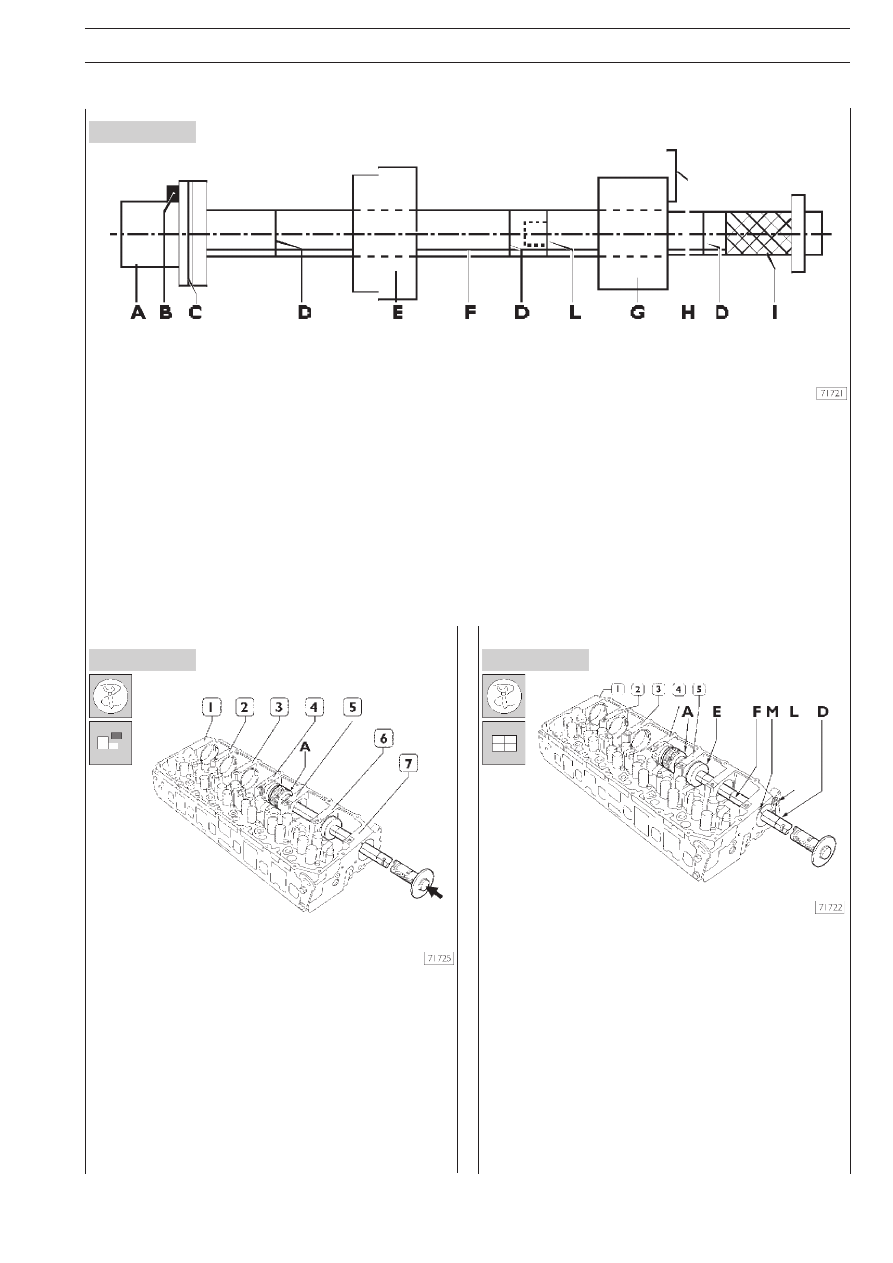

Замена втулок распределительного вала при помощи оправки 99360499

A

=

Оправка с гнездом для установки/извлечения втулок

B

=

Болт без головки для установки положения втулок

C

=

Метка для установки седьмой втулки

D

=

Метка для установки втулок 1, 2, 3, 4, 5, 6 (желтые метки)

E

=

Направляющая втулка

F

=

Направляющая линия

G =

Направляющая втулка для фиксации крепления седьмой втулки

H

=

Пластина крепления желтой втулки к головке блока цилиндров

I

=

Рукоятка

L

=

Удлинитель

Извлечение

Рисунок 140

Втулки извлекаются в последовательности 7, 6, 5, 4, 3, 2, 1.
Втулки извлекаются из одиночных гнезд по направлению
к передней части двигателя. Для извлечения втулок 5, 6 и 7
не требуется применение удлинителя и направляющей втулX
ки. Для извлечения втулок 1, 2, 3 и 4 следует использовать
удлинитель и направляющие втулки.
При извлечении размещайте оправку точно.

Передняя сторона

Задняя сторона

Установка

Рисунок 141

Соберите оправку с удлинителем.
Втулки 1, 2, 3, 4 и 5 устанавливайте следующим образом:
1

Поместите устанавливаемую втулку на оправку (А) так,
чтобы винт без головки (В) (рис.139) совпал с гнездом
на втулке.

2

Установите направляющую втулку (E) и закрепите наX
правляющую втулку (G) (рис.139) на гнезде 7 втулки
пластиной (H).

3

Устанавливая втулку, совместите метку (F) с метX
кой (M). Таким образом, при установке смазочное отX
верстие во втулке совпадет с каналом системы смазки
в гнезде.
Втулку можно считать установленной, если 1Xя желтая
метка (D) совпадает с направляющей втулкой (G).
