66

ДВИГАТЕЛЬ

E

URO

T

RAKKER

 C

URSOR

 13

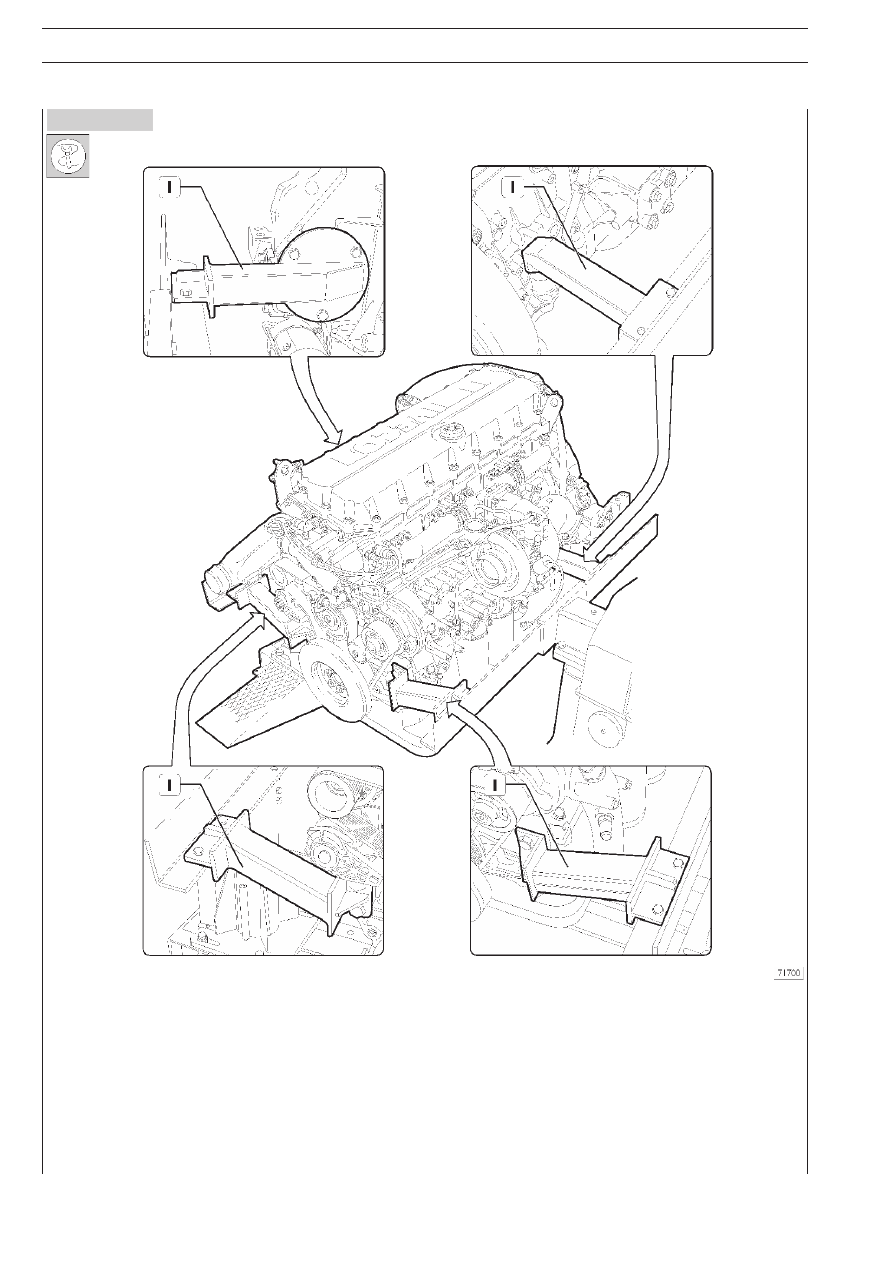

Рисунок 30

Закрепите двигатель на поворотном стенде 99322230 при помощи кронштейнов 99361036 (1, рис. 30).

Снимите вентилятор.

E

URO

T

RAKKER

 C

URSOR

 13

ДВИГАТЕЛЬ

67

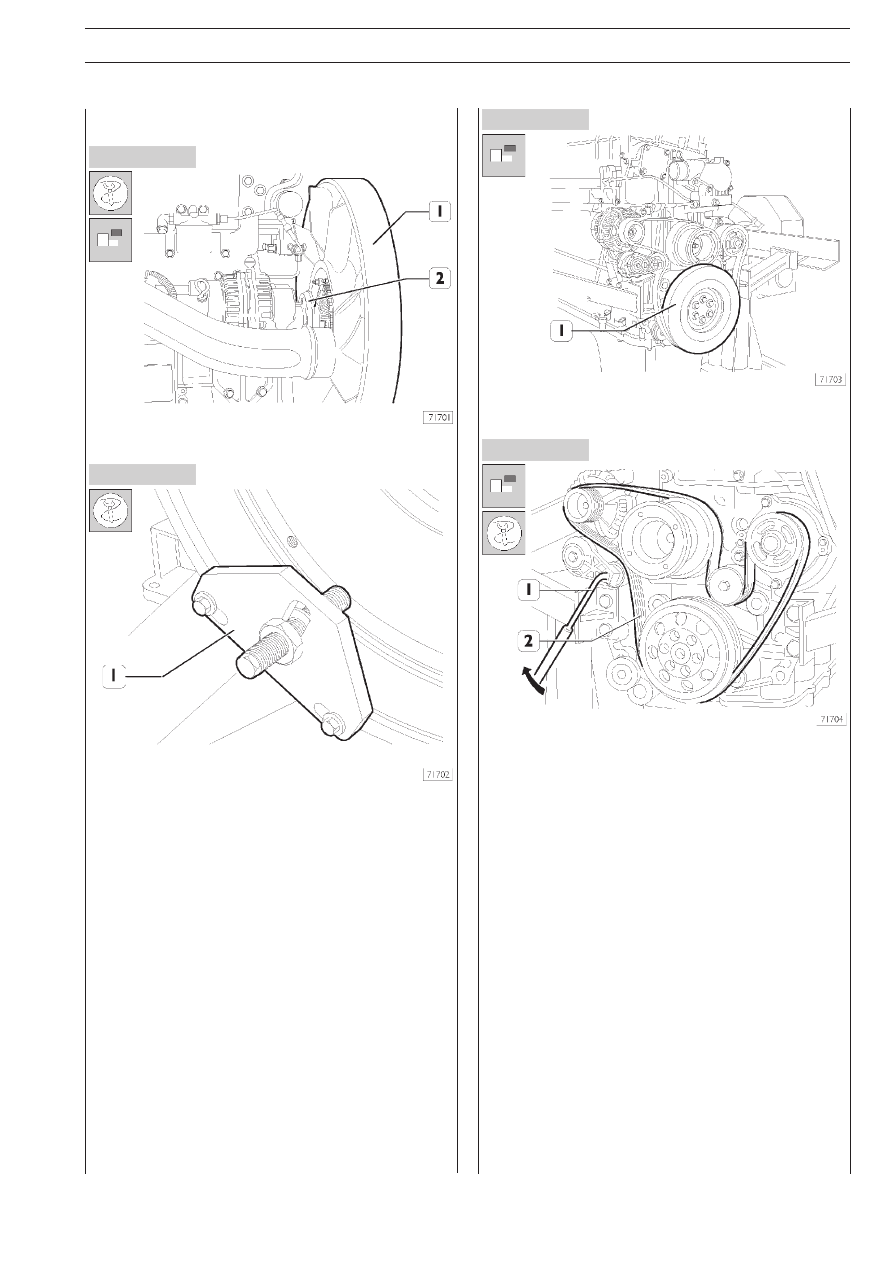

Рисунок 32

Снимите всю электропроводку с датчиков и с электрических
устройств управления.

Снимите вентилятор (1) с фланца (2).

Отвернув болты (6) с внутренним шестигранником снимите
гаситель крутильных колебаний (1).

Вращая соответствующий инструмент (1) в направлении,
указанном стрелкой, снимите ремень привода навесного
оборудования (2).

Рисунок 33

Рисунок 34

Приспособлением (1) 99360351 заблокируйте маховик
двигателя.

Рисунок 31

68

ДВИГАТЕЛЬ

E

URO

T

RAKKER

 C

URSOR

 13

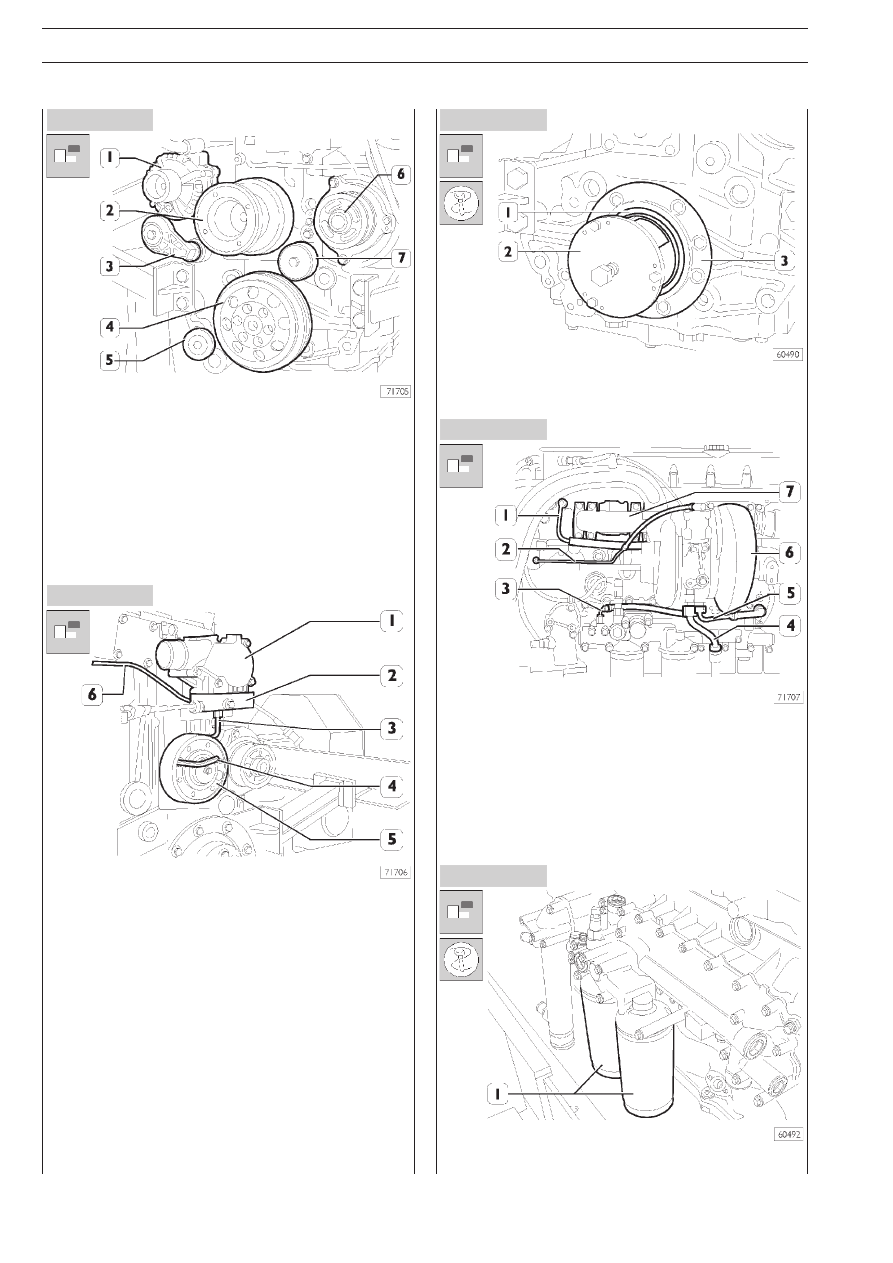

Рисунок 35

Рисунок 36

Рисунок 37

Рисунок 38

Рисунок 39

Снимите следующие детали:
❑ генератор (1);
❑ фланец вентилятора (2);
❑ автоматический натяжитель (3):
❑ шкив коленчатого вала (4);
❑ насос охлаждающей жидкости (6);
❑ неподвижный шкив (7);
❑ автоматический натяжитель ремня привода кондициоX

нера (5).

Отсоедините от электромагнитных клапанов турбины с изX
меняемой геометрией трубки (3 и 6).
Снимите термостат в сборе (1) вместе с электромагнитным
клапаном (2) турбины с изменяемой геометрией.
Шестигранным ключом (4) отверните болты крепления
и снимите шкив (5).

Съемником 99340053 (2) извлеките сальник коленчатого
вала (1). Снимите фланец (3).

Снимите следующие детали:
❑ подводящую трубку охлаждающей жидкости (5);
❑ отводящую трубку охлаждающей жидкости (1);
❑ трубку пневмосистемы управления приводами (2);
❑ подводящие масляные трубки (3);
❑ отводящие масляные трубки (4);
❑ турбонагнетатель в сборе (6);
❑ выпускной коллектор (7).

Съемником 99360314 отверните масляные фильтры (1).

E

URO

T

RAKKER

 C

URSOR

 13

ДВИГАТЕЛЬ

69

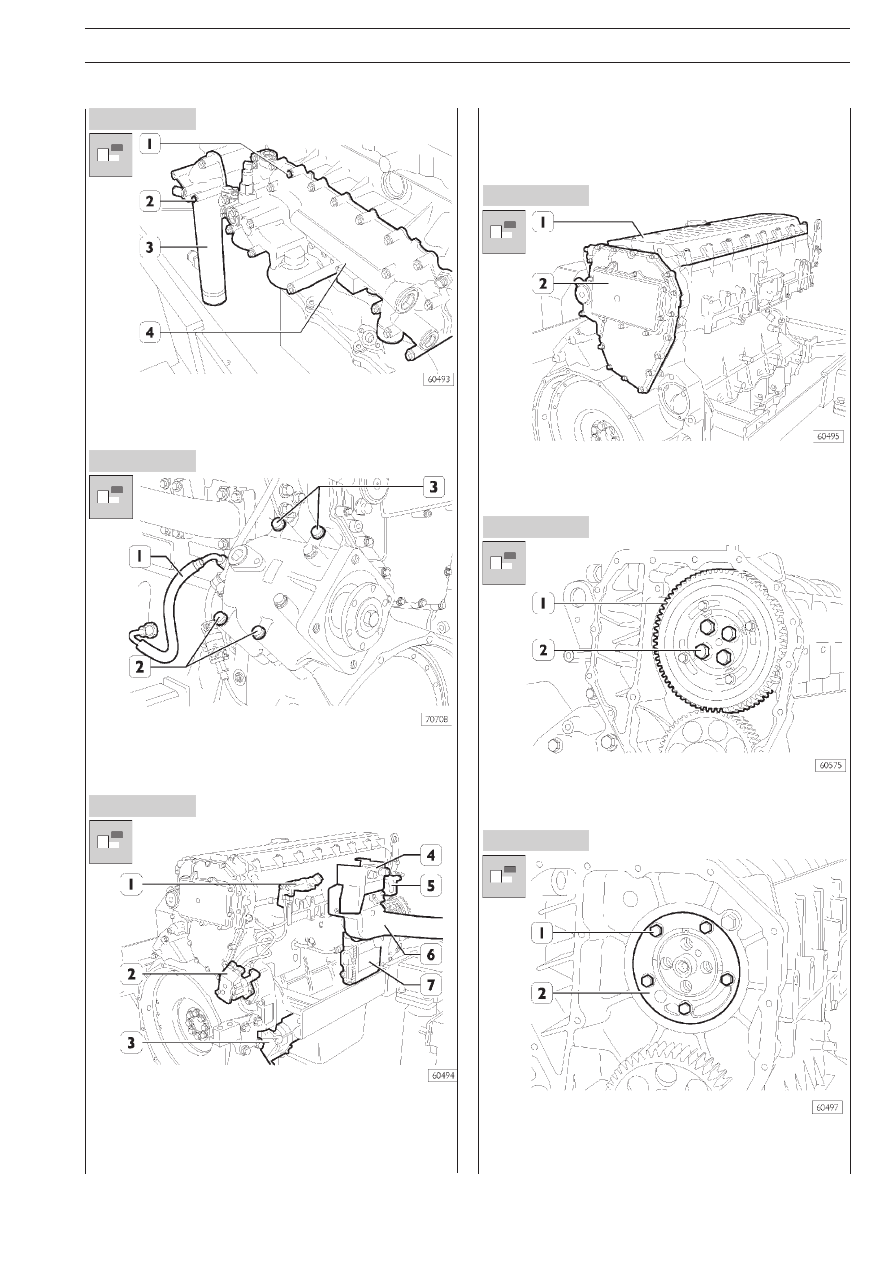

Рисунок 40

Рисунок 41

Рисунок 42

Рисунок 43

Рисунок 44

Рисунок 45

❑ Отверните болты (1) и снимите теплообменник (4).
❑ Отверните болты (2) и снимите патрубок системы охX

лаждения (3).

Чтобы снять коробку отбора мощности (если установлена)
❑ Отсоедините трубку (1) системы смазки.
❑ Отверните 4 болта (2) и (3).

Снимите следующие детали:
❑ кронштейн (1) топливного фильтра;
❑ топливный насос (2) с трубками;
❑ стартер (3);
❑ кронштейн кнопок стартера (4);

❑ воздушный фильтр клапана PWN (5);
❑ впускной коллектор (6) в сборе с предпусковым подогX

ревателем двигателя;

❑ электронный блок управления двигателем (7).

❑ Снимите крышку головки блока цилиндров (1) и крышку

шестерен газораспределительного механизма (2)
с фильтром картерных газов.

❑ Отверните болты (2) и снимите шестерню (1) с задаюX

щим зубчатым колесом.

❑ Отверните болты (1). Установите один из них в отверX

стие, чтобы снять усиливающую пластину (2). Снимите
листовую металлическую прокладку.
