Удаление воздуха из системы питания

Перед запуском двигателя следует удалить воздух
из системы питания, присоединив специальные
трубки к вентилям удаления воздуха, чтобы сливать
топливо в предназначенную для этого емкость.

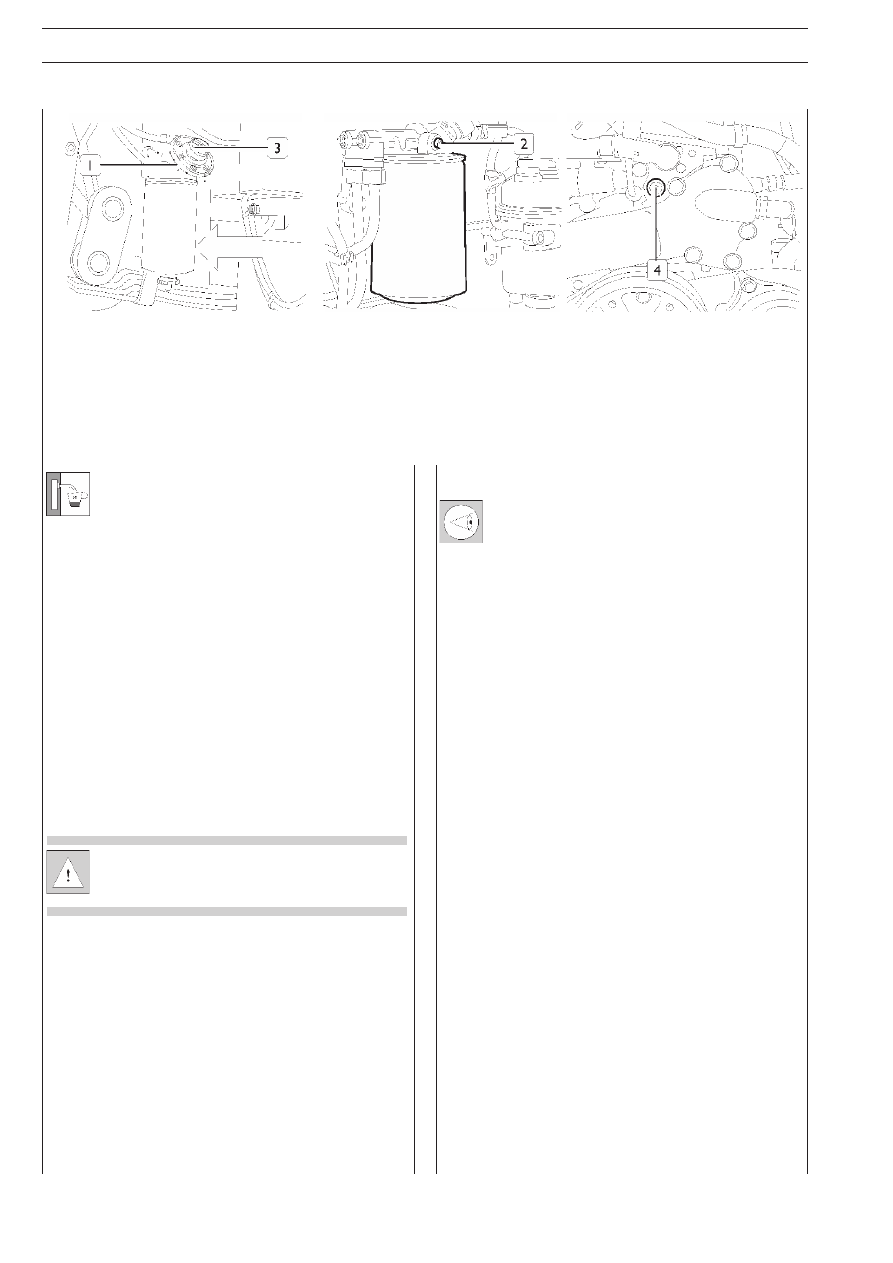

❑ Вентиль удаления воздуха (1) на кронштейне фильтра

грубой очистки.

❑ Вентиль удаления воздуха (2) на кронштейне фильтра

тонкой очистки.

❑ Вентиль удаления воздуха (4) в передней части головки

блока цилиндров.

❑ Накачивайте топливо насосом (3) на кронштейне

фильтра грубой очистки до тех пор, пока из вентиля (1)
не начнет поступать топливо без пузырьков воздуха; заX
кройте вентиль.

❑ Повторите эту процедуру, выпуская воздух с топливом

через вентиль (2).

❑ Повторите эту процедуру, выпуская воздух с топливом

через вентиль (4).

Следите за тем, чтобы топливо не попало на ремень
привода насоса охлаждающей жидкости, генератора
и т. п.

Проверочные работы и измерения

Запустите двигатель, дайте ему поработать с часX
тотой, чуть превышающей частоту вращения холоX
стого хода, и дождитесь, пока температура охлажX
дающей жидкости не достигнет температуры открыX
вания термостата. Убедитесь в том, что:

❑ Отсутствует утечка охлаждающей жидкости из мест соX

единения трубок системы охлаждения двигателя и контуX
ров отопления кабины, при необходимости подтяните хоX
муты.

❑ Отсутствует утечка масла в местах соединения крышки

и головки блока цилиндров, масляного поддона и карX
тера, масляного фильтра и его посадочного места, тепX
лообменника и картера или из различных трубок контуX
ров системы смазки.

❑ Отсутствует утечка воздуха из трубок, присоединенных

к узлам пневмосистемы, которые отворачивались
при снятии двигателя.

❑ Контрольные лампы на приборном щитке и устройства,

отсоединенные при снятии двигателя, работают.

E

URO

T

RAKKER

 C

URSOR

 13

ДВИГАТЕЛЬ

63

Рисунок 22

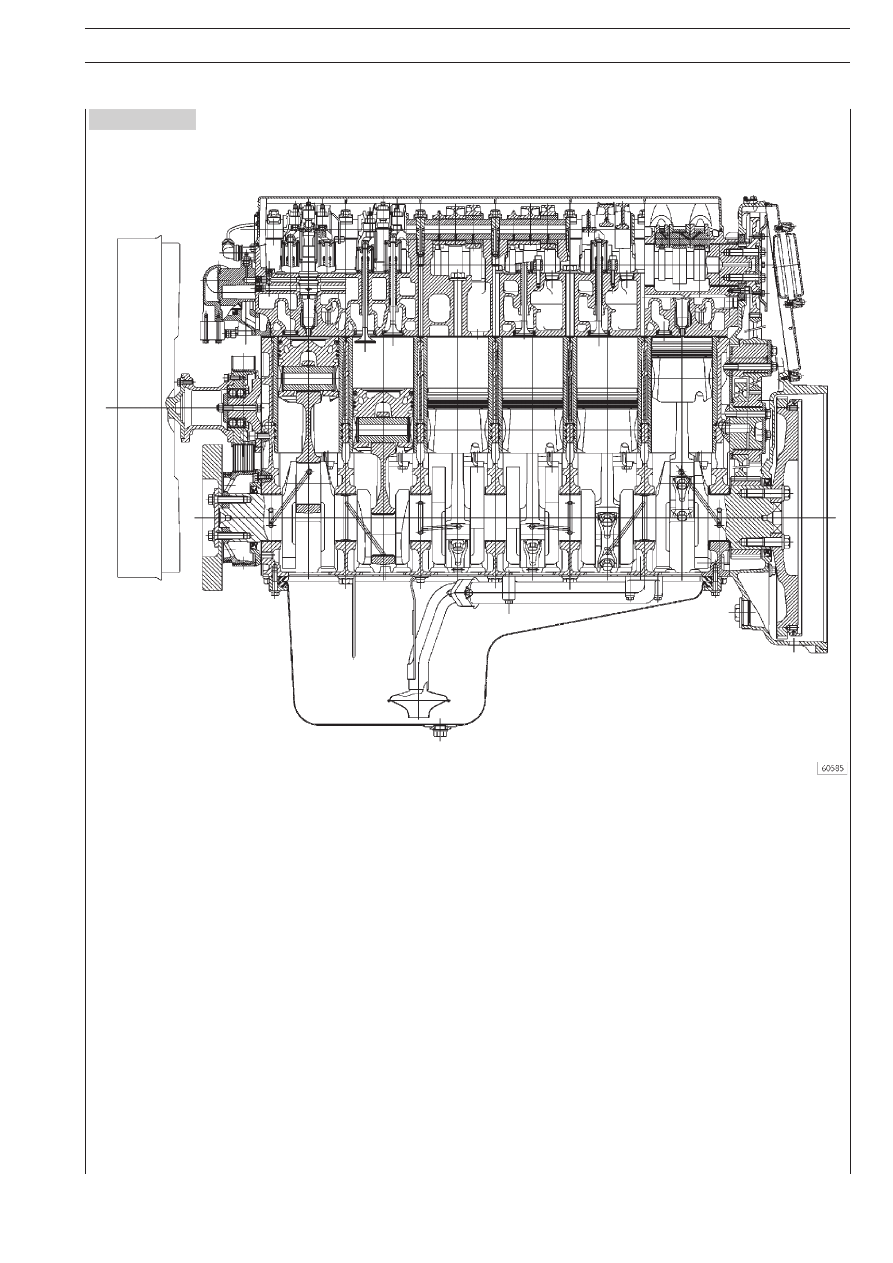

ПРОДОЛЬНЫЙ РАЗРЕЗ ДВИГАТЕЛЯ

64

ДВИГАТЕЛЬ

E

URO

T

RAKKER

 C

URSOR

 13

Рисунок 23

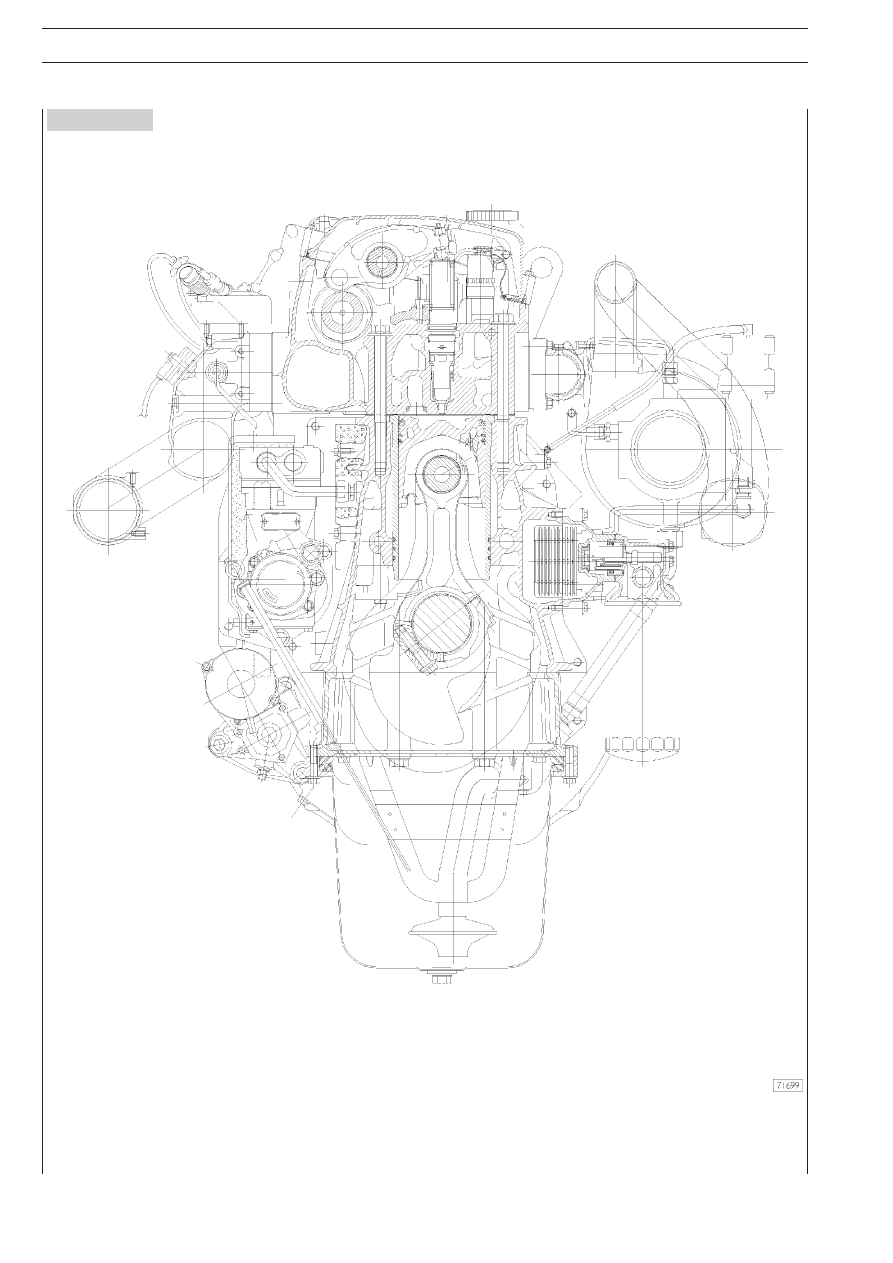

ПОПЕРЕЧНЫЙ РАЗРЕЗ ДВИГАТЕЛЯ

E

URO

T

RAKKER

 C

URSOR

 13

ДВИГАТЕЛЬ

65

Рисунок 24

Рисунок 25

Рисунок 26

Рисунок 27

Рисунок 28

Рисунок 29

540110

РАЗБОРКА ДВИГАТЕЛЯ НА СТЕНДЕ

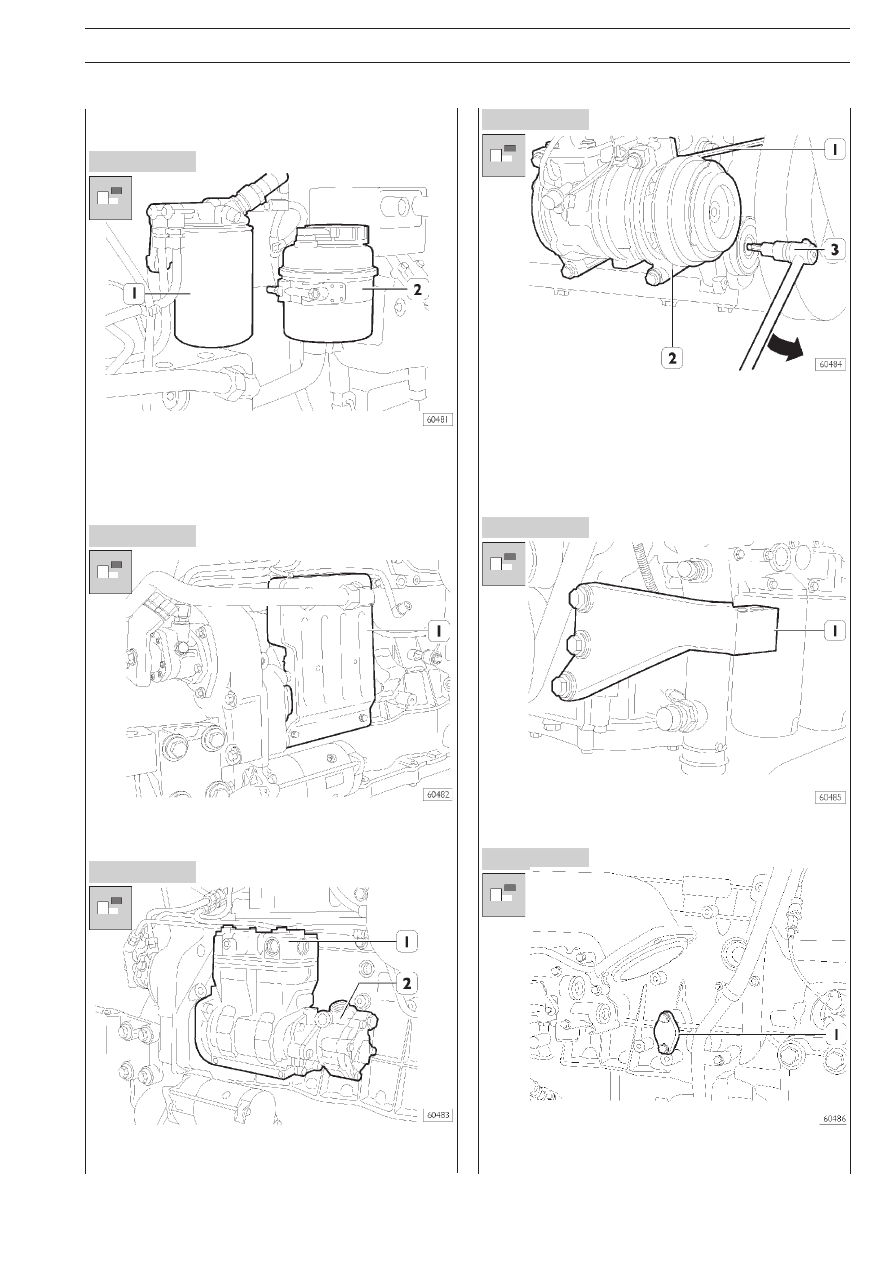

Перед установкой двигателя на поворотный стенд
99322230 отсоедините и снимите следующие детали:

С правой стороны двигателя

❑ Топливный фильтр (1)
❑ Бачок гидроусилителя рулевого управления (2)
❑ Электрические разъемы

❑ Звукоизоляцию (1)
❑ Трубки, присоединенные к компрессору

❑ Компрессор (1) в сборе с насосом гидроусилителя руX

левого управления (2)

❑ При помощи инструмента (3), действуя в направлении,

указанном стрелкой, снимите ремень привода кондиX
ционера (1)

❑ Снимите кондиционер (2) со стоек крепления к двигаX

телю

С левой стороны двигателя

❑ Кронштейн опоры двигателя (1)

❑ Редукционный клапан системы смазки (1)
