54

ДВИГАТЕЛЬ

E

URO

T

RAKKER

 C

URSOR

 13

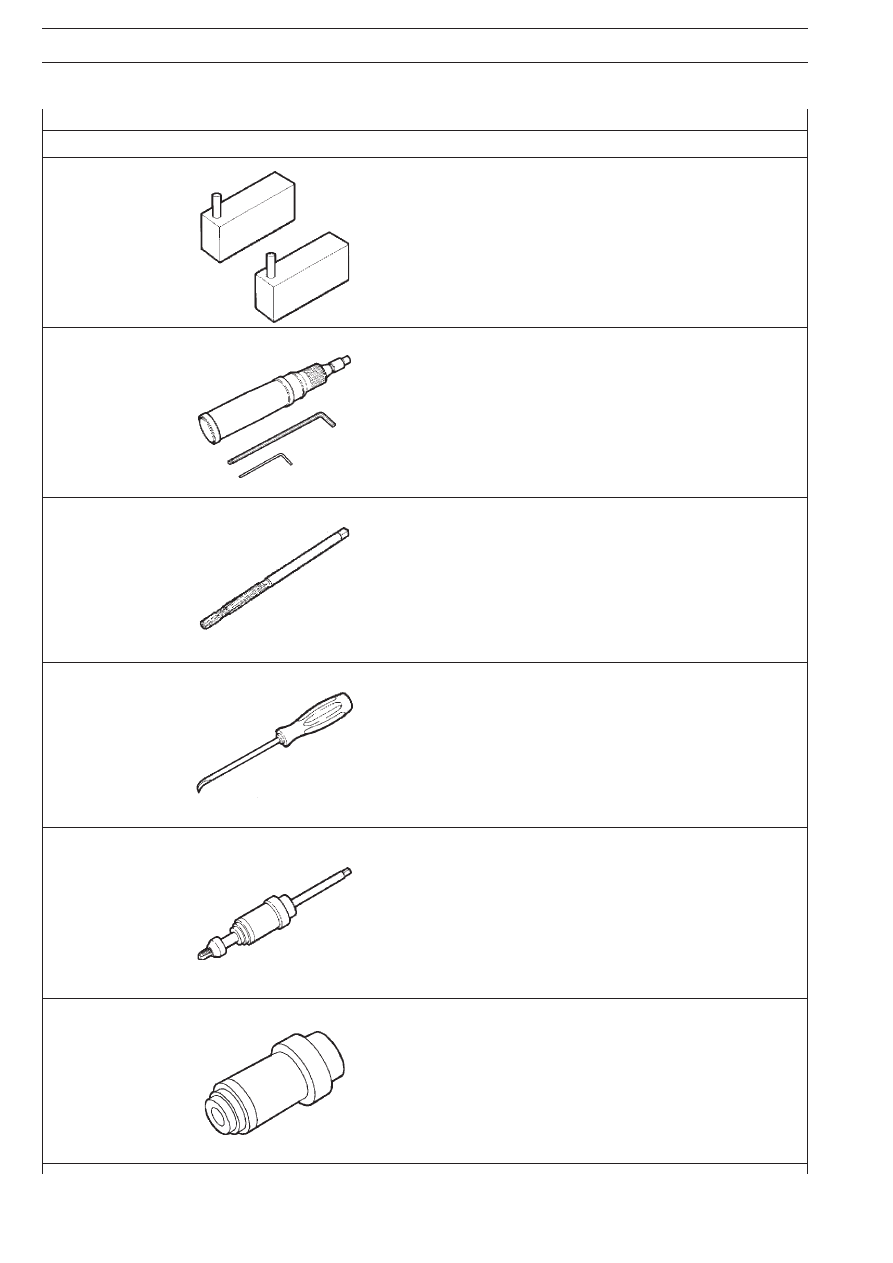

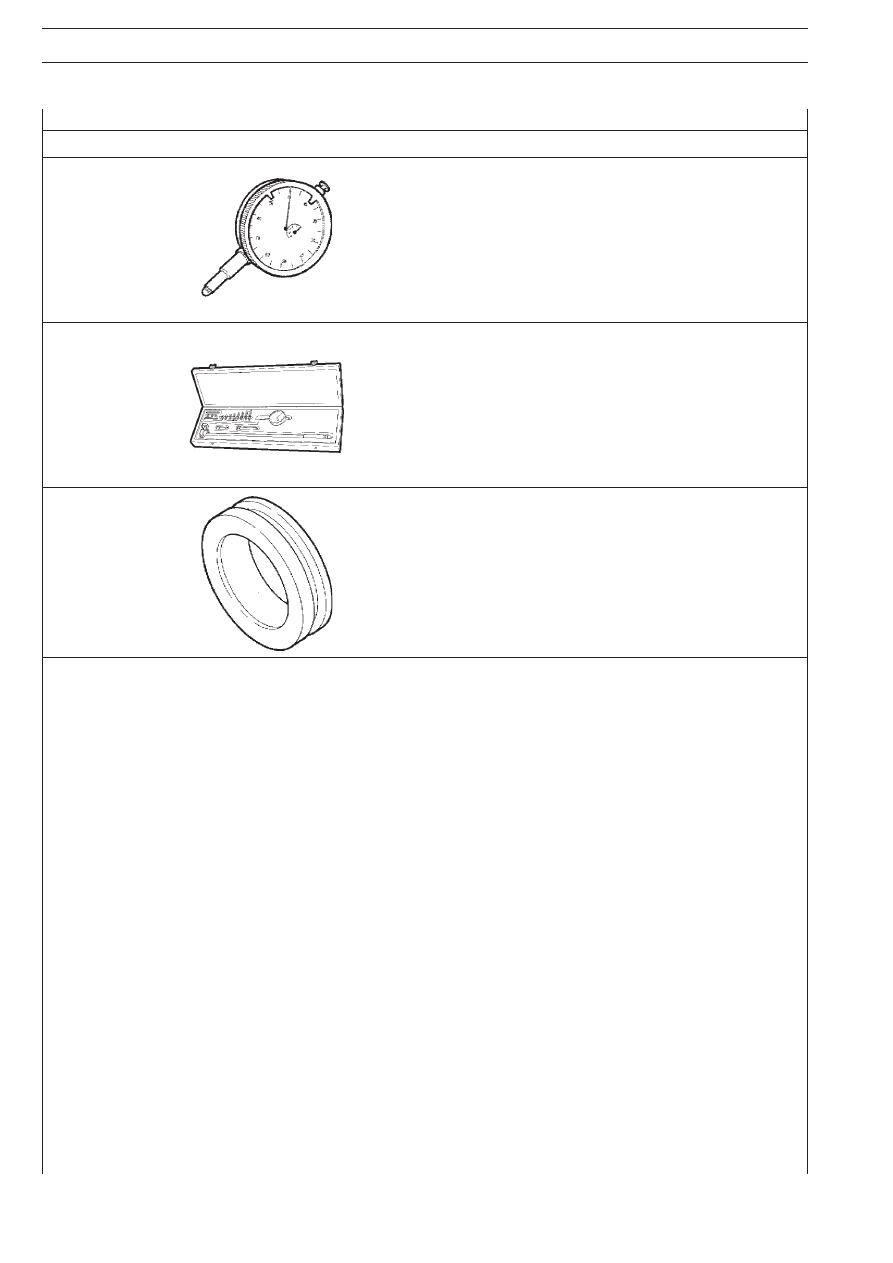

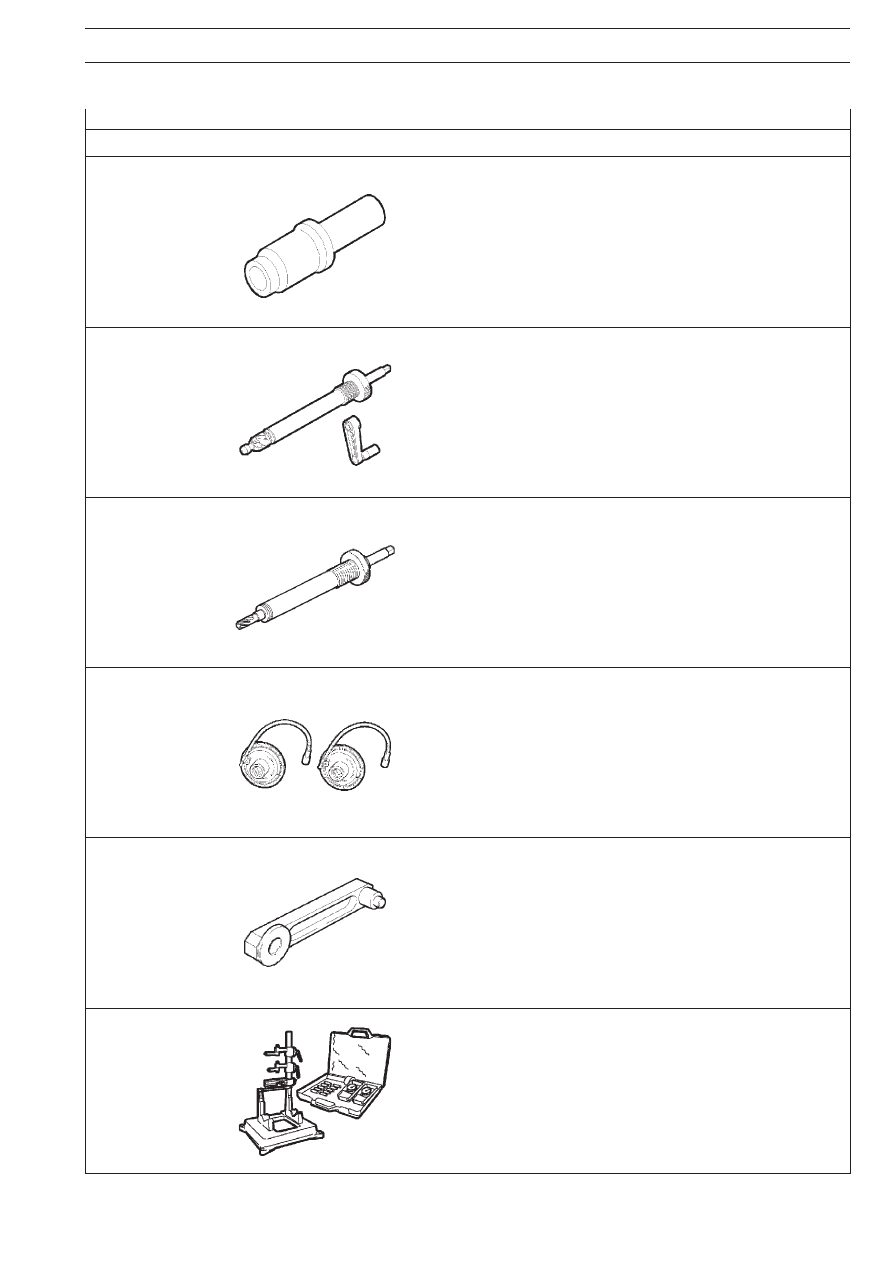

ИНСТРУМЕНТ И ОБОРУДОВАНИЕ

НОМЕР ИНСТРУМЕНТА

ОПИСАНИЕ

Кернеры (A, B, C, D, E, F) для штамповки надписей на табличках
паспортных данных автомобиля (используются с 99378100).

99389834

Динамометрическая отвертка для регулировки упорной гайки
разъема электромагнитного клапана форсунки.

99390330

Развертка для направляющей втулки клапана.

99390772

Инструмент для снятия нагара с корпуса и гнезда форсунки.

99390804

Метчик для нарезания резьбы в снимаемых корпусах форсунок
(используется с 99390805).

99390805

Направляющая втулка съемника (используется с 99390804).

99378101
99378102
99378103
99378104
99378105
99378106

E

URO

T

RAKKER

 C

URSOR

 13

ДВИГАТЕЛЬ

55

ИНСТРУМЕНТ И ОБОРУДОВАНИЕ

НОМЕР ИНСТРУМЕНТА

ОПИСАНИЕ

99394015

Направляющая втулка съемника
(используется с 99394041 или 99394043).

99394041

Фреза для обработки гнезда форсунки
(используется с 99394015).

99394043

Развертка для развертывания нижней части корпуса форсунки
(используется с 99394015).

99395216

Комплект из двух приспособлений для измерения угла затяжки
с квадратным гнездом 1/2" и 3/4".

99395219

Калибр для определения межосевого расстояния между осью
распределительного вала и центром промежуточной шестерни.

99395363

Комплект призм для проверки параллельности осей головок шатунов.

56

ДВИГАТЕЛЬ

E

URO

T

RAKKER

 C

URSOR

 13

ИНСТРУМЕНТ И ОБОРУДОВАНИЕ

НОМЕР ИНСТРУМЕНТА

ОПИСАНИЕ

99395603

Индикатор (0X5 мм).

99395687

Нутромер с индикатором (50X178 мм).

99396035

Оправка для центровки крышки переднего сальника
коленчатого вала.

E

URO

T

RAKKER

 C

URSOR

 13

ДВИГАТЕЛЬ

57

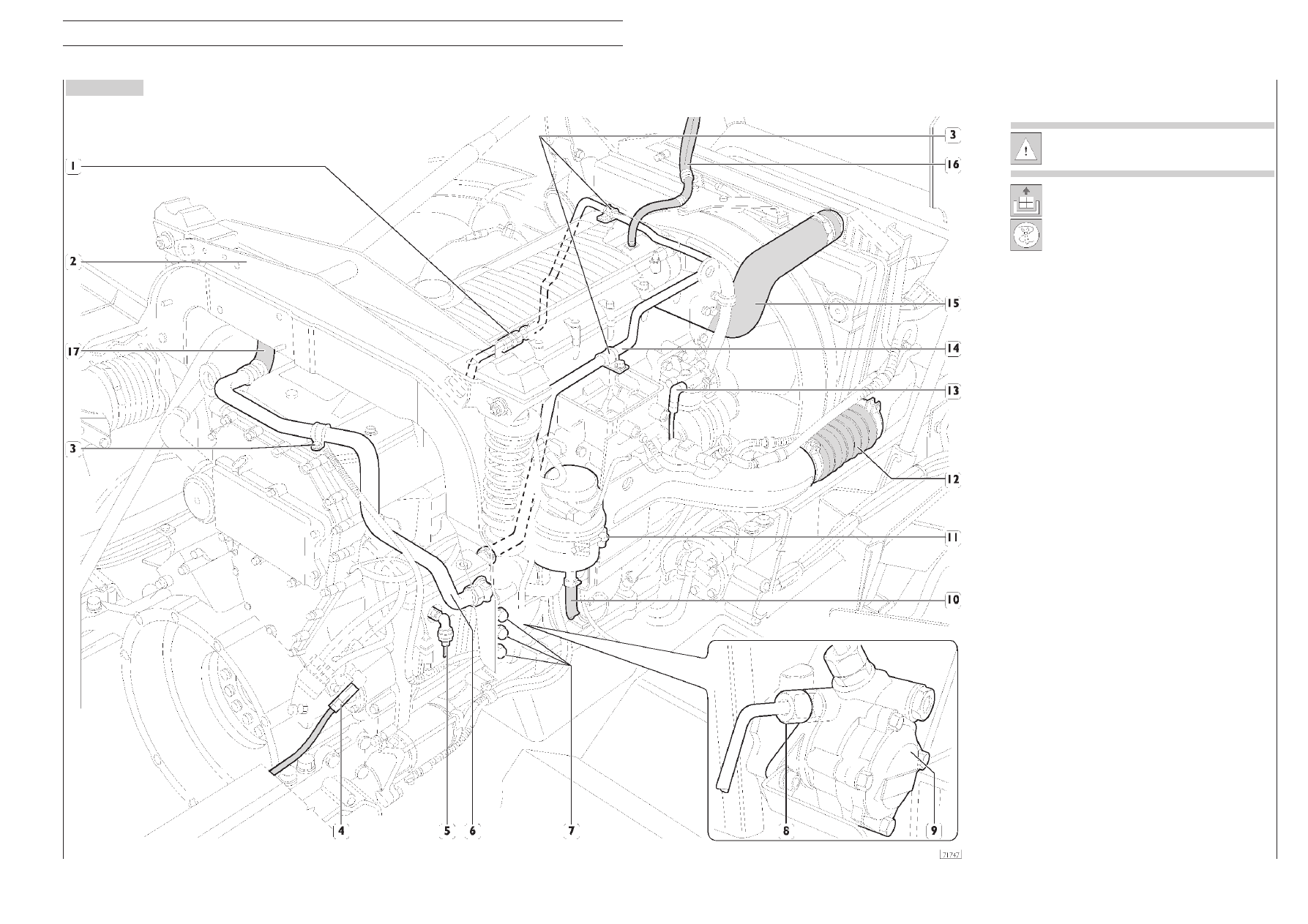

Рисунок 17

СНЯТИЕ И УСТАНОВКА ДВИГАТЕЛЯ
Снятие

При выполнении очистки/промывки моторного от'
сека надежно защищайте от влаги электрические/
электронные узлы и их разъемы.

Установите автомобиль на горизонтальную пло'
щадку над смотровой ямой. Заблокируйте задние
колеса и откиньте кабину.

Отключите аккумуляторные батареи, отсоединив
провода или выключив главный выключатель «массы».

Отсоедините коробку передач, как описано в соответст'
вующем разделе «Отсоединение коробки передач».

Слейте жидкость из гидроусилителя рулевого управления
и системы охлаждения двигателя.

Действия, которые следует выполнить со стороны впускной
трубы двигателя:

Снимите фиксатор кабины (2), отвернув болты (7).

Отсоедините трубку (10) от бачка гидроусилителя рулево'
го управления (11) и трубку (6) от насоса гидроусилителя
рулевого управления (9).

Отсоедините трубку (4) от топливного насоса.

Отсоедините воздушную трубку (13) от воздушного фильт'
ра привода турбонагнетателя.

Отсоедините трубку (5) воздушного компрессора.

Отсоедините трубки (6) и (14) воздушного компрессора,
сняв хомуты (3) на двигателе, впускном коллекторе, штуце'
ре (1) и шланге (17), и извлеките их из гнезд.

Отсоедините трубки (16 и 15) системы охлаждения.
Отсоедините рукав системы впуска воздуха в двигатель
(12).
