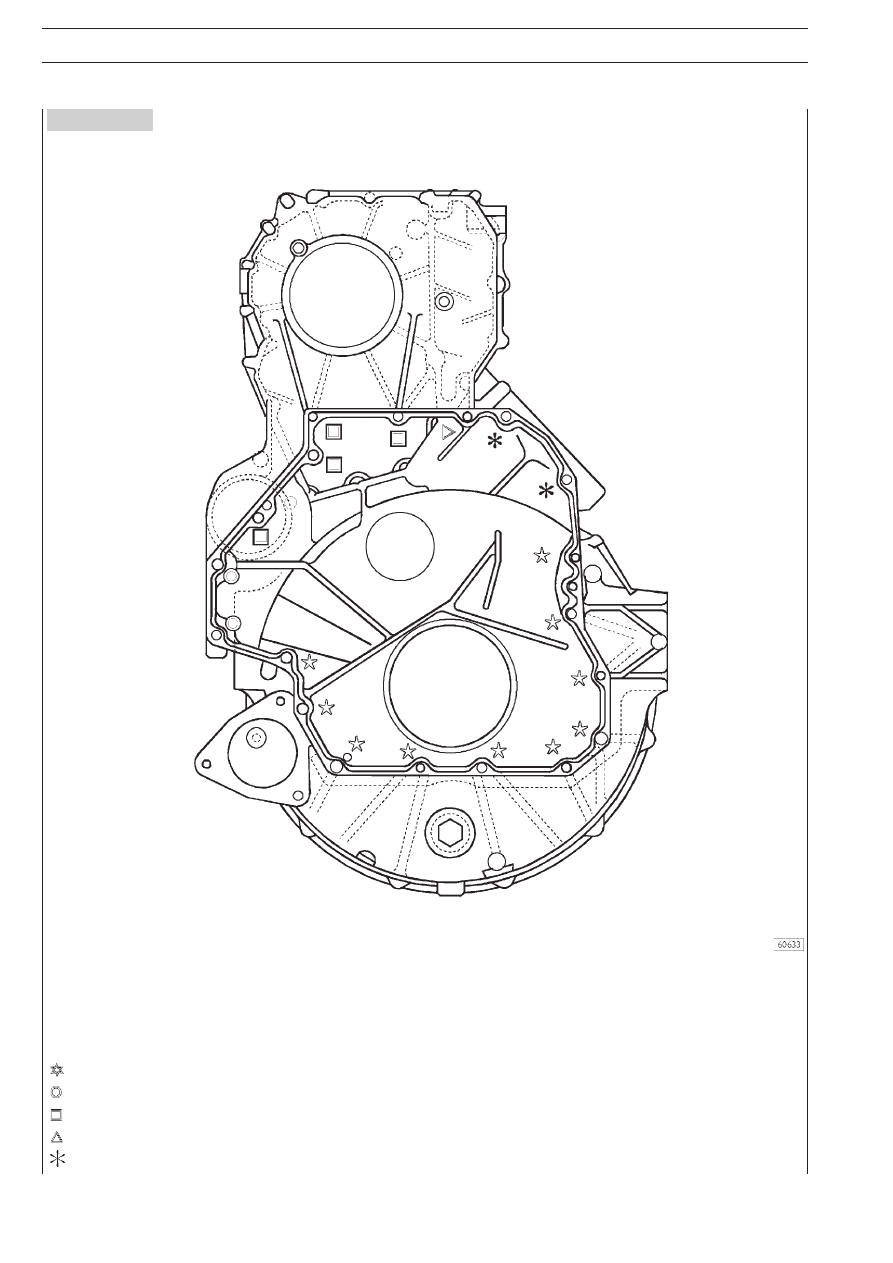

Рисунок 16

ПОСЛЕДОВАТЕЛЬНОСТЬ ЗАТЯЖКИ БОЛТОВ КРЕПЛЕНИЯ КАРТЕРА МАХОВИКА И ГАЗОРАСПРЕДЕЛИТЕЛЬНЫХ

ШЕСТЕРЕН К КАРТЕРУ ДВИГАТЕЛЯ

Последовательность затяжки

10 болтов М12

× 1,75 × 100

2 болта М12

× 1,75 × 70

4 болта М12

× 1,75 × 35

1 болт М12

× 1,75 × 120

2 болта М12

× 1,75 × 193

E

URO

T

RAKKER

 C

URSOR

 13

ДВИГАТЕЛЬ

47

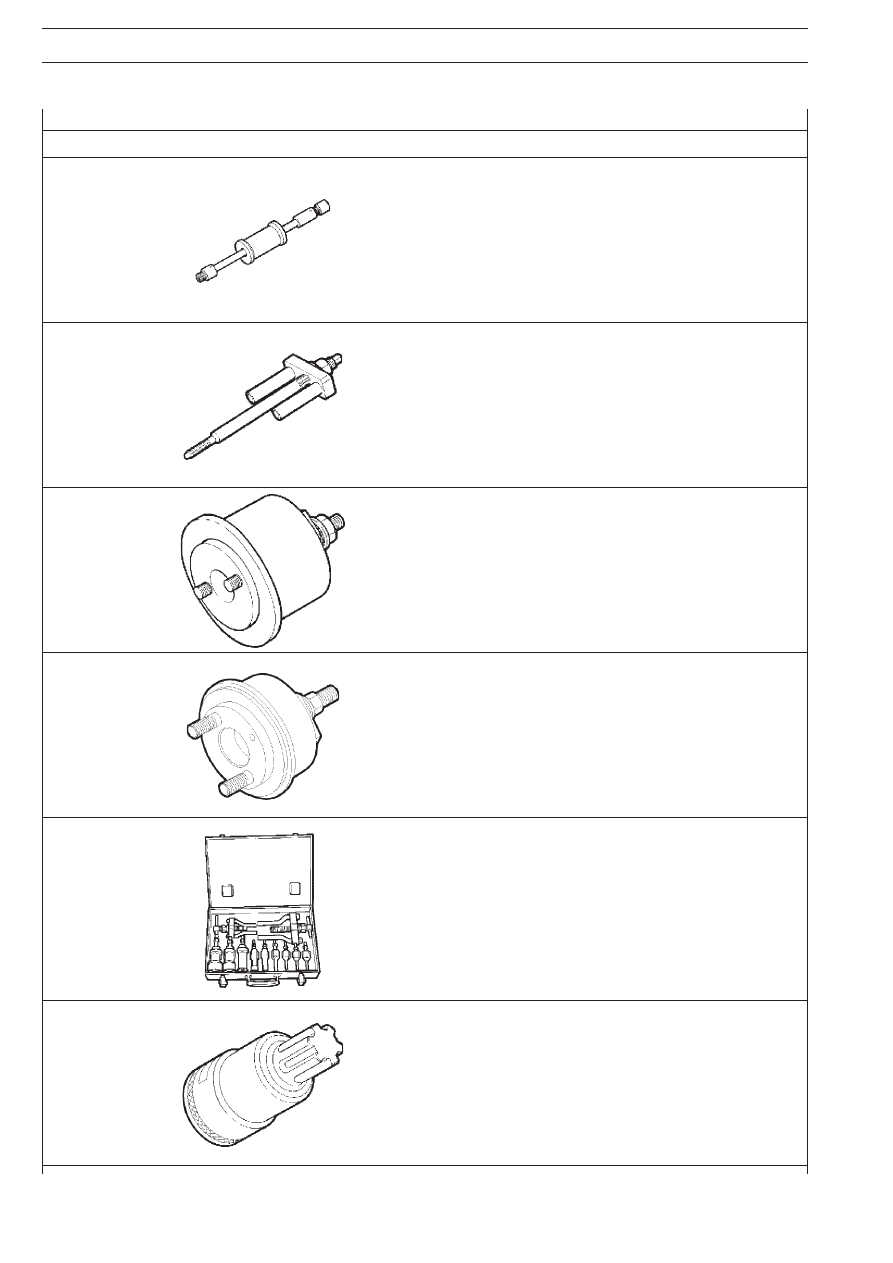

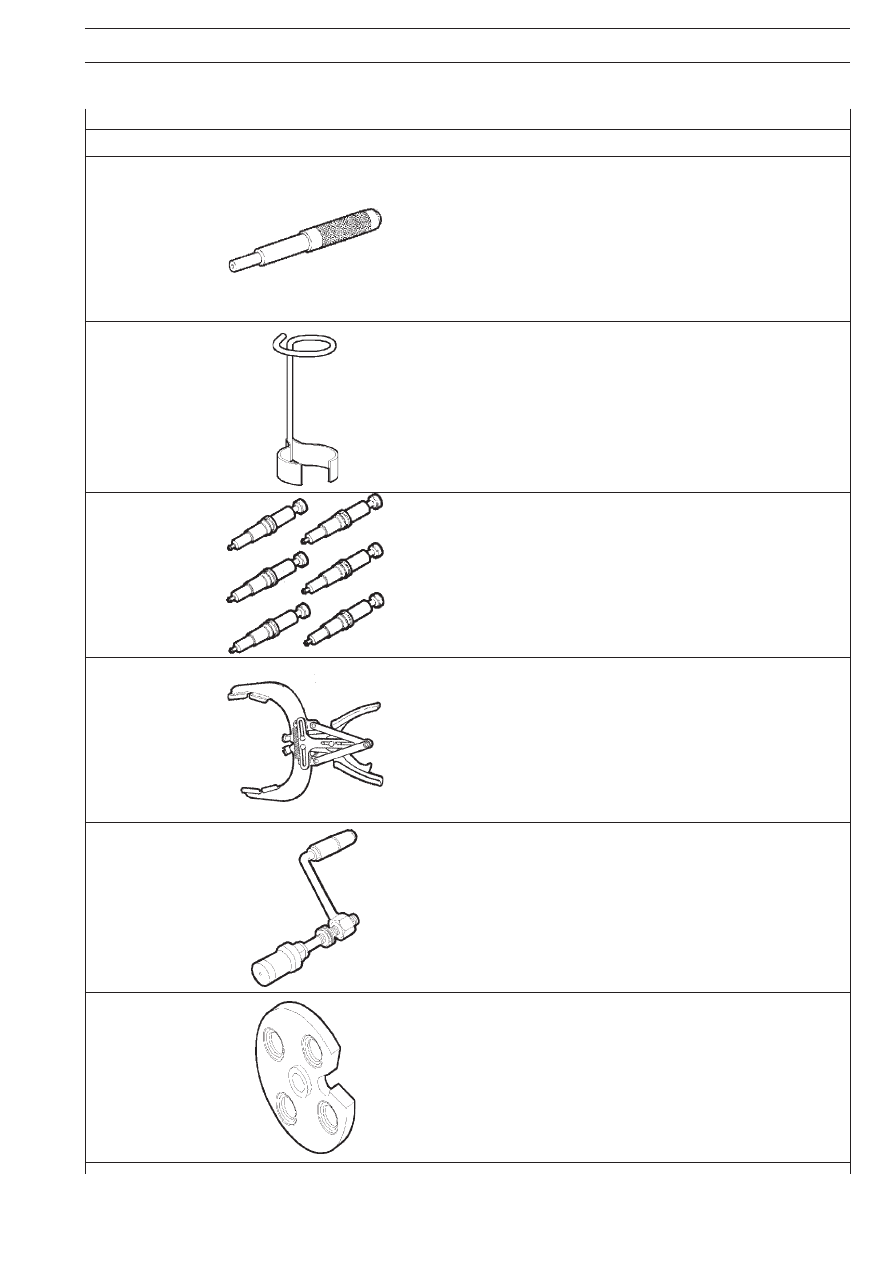

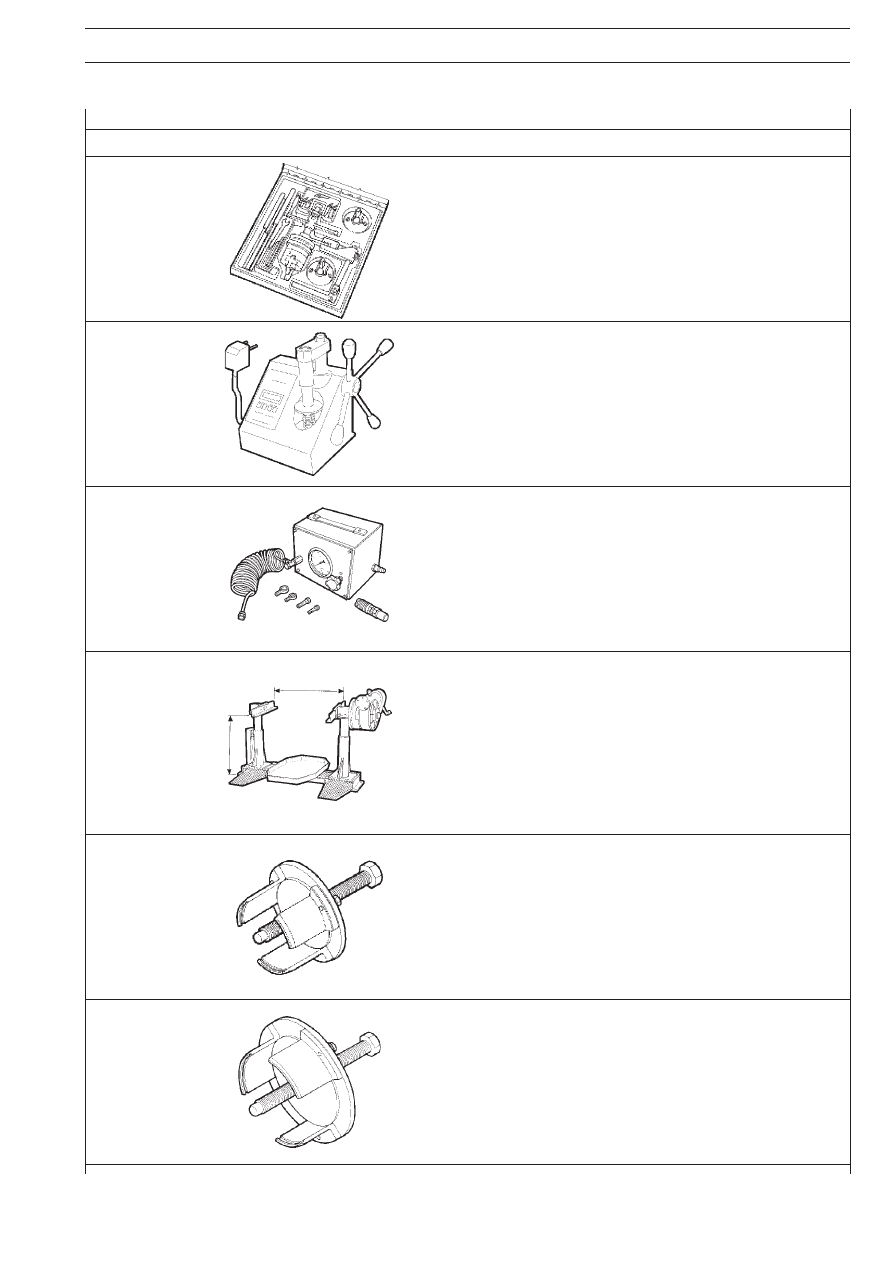

ИНСТРУМЕНТ И ОБОРУДОВАНИЕ

НОМЕР ИНСТРУМЕНТА

ОПИСАНИЕ

99305019

Комплект инструмента для шлифовки седел клапанов.

99305047

Устройство для проверки усилия пружин.

99309002

Прибор для калибровки устройства L.D.A. на стенде.

99322230

Поворотный телескопический стенд
(предельная нагрузка 20000 Н, момент 3750 Н·м).

99340053

Съемник для извлечения переднего сальника коленчатого вала.

99340054

Съемник для извлечения заднего сальника коленчатого вала.

48

ДВИГАТЕЛЬ

E

URO

T

RAKKER

 C

URSOR

 13

ИНСТРУМЕНТ И ОБОРУДОВАНИЕ

НОМЕР ИНСТРУМЕНТА

ОПИСАНИЕ

99340205

Ударный съемник.

99342149

Съемник корпуса форсунки.

99346250

Оправка для установки переднего сальника коленчатого вала.

99346251

Оправка для установки заднего сальника коленчатого вала.

99348004

Универсальный съемник для внутренних деталей
диаметром от 5 до 70 мм.

99350072

Головка для болтов крепления крышки коренных подшипников.

E

URO

T

RAKKER

 C

URSOR

 13

ДВИГАТЕЛЬ

49

ИНСТРУМЕНТ И ОБОРУДОВАНИЕ

НОМЕР ИНСТРУМЕНТА

ОПИСАНИЕ

99360143

Оправка для демонтажаXустановки направляющих втулок клапанов.

99360144

Приспособления (12+6) для удержания блоков регулировочных
винтов коромысел при снятии/установке оси коромысел.

99360180

Защитные заглушки гнезд форсунок (6).

99360184

Щипцы для снятия и установки поршневых колец (105X106 мм).

99360261

Инструмент для снятияXустановки клапанов двигателя
(используется со специальными пластинами).

99360263

Пластина для снятияXустановки клапанов двигателя
(используется с 99360261).
