42

ДВИГАТЕЛЬ

E

URO

T

RAKKER

 C

URSOR

 13

УЗЕЛ

МОМЕНТ ЗАТЯЖКИ

Н·м

кгм

Гайка крепления ведóщей шестерни воздóшного компрессора ♦

170 ± 10

(17 ± 1)

Болты крепления генератора:

M10×1,5

1 = 35 мм

30 ± 3

(3 ± 0,3)

M 10×1,5

1 = 60 мм

44 ± 4

(4,4 ± 0,4)

Болты крепления насоса гидроóсилителя рóля

46,5 ± 4,5

(4,65 ± 0,45)

Болты крепления компрессора системы кондиционирования к кронштейнó

24,5 ± 2,5

(2,5 ± 0,25)

Болты крепления звóкоизолирóющего кожóха

24,5 ± 2,5

(2,5 ± 0,25)

Крепление датчика засорения фильтра

55 ± 5

(5,5 ± 0,5)

Крепление датчика температóры охлаждающей жидкости/топлива

35

(3,5)

Болты крепления термодатчика

25

(2,5)

Крепление датчика температóры воздóха

35

(3,5)

Крепление датчика импóльсов

8 ± 2

(0,8 ± 0,2)

Крепление разъемов электропроводки к форсóнкам

1,36 ± 1,92

(0,13 ± 0,19)

Крепление электромагнитного клапана óправления моторным тормозом

32

(3,2)

♦ Перед сборкой смажьте маслом UTDM
•

Перед сборкой смажьте графитовой смазкой

E

URO

T

RAKKER

 C

URSOR

 13

ДВИГАТЕЛЬ

43

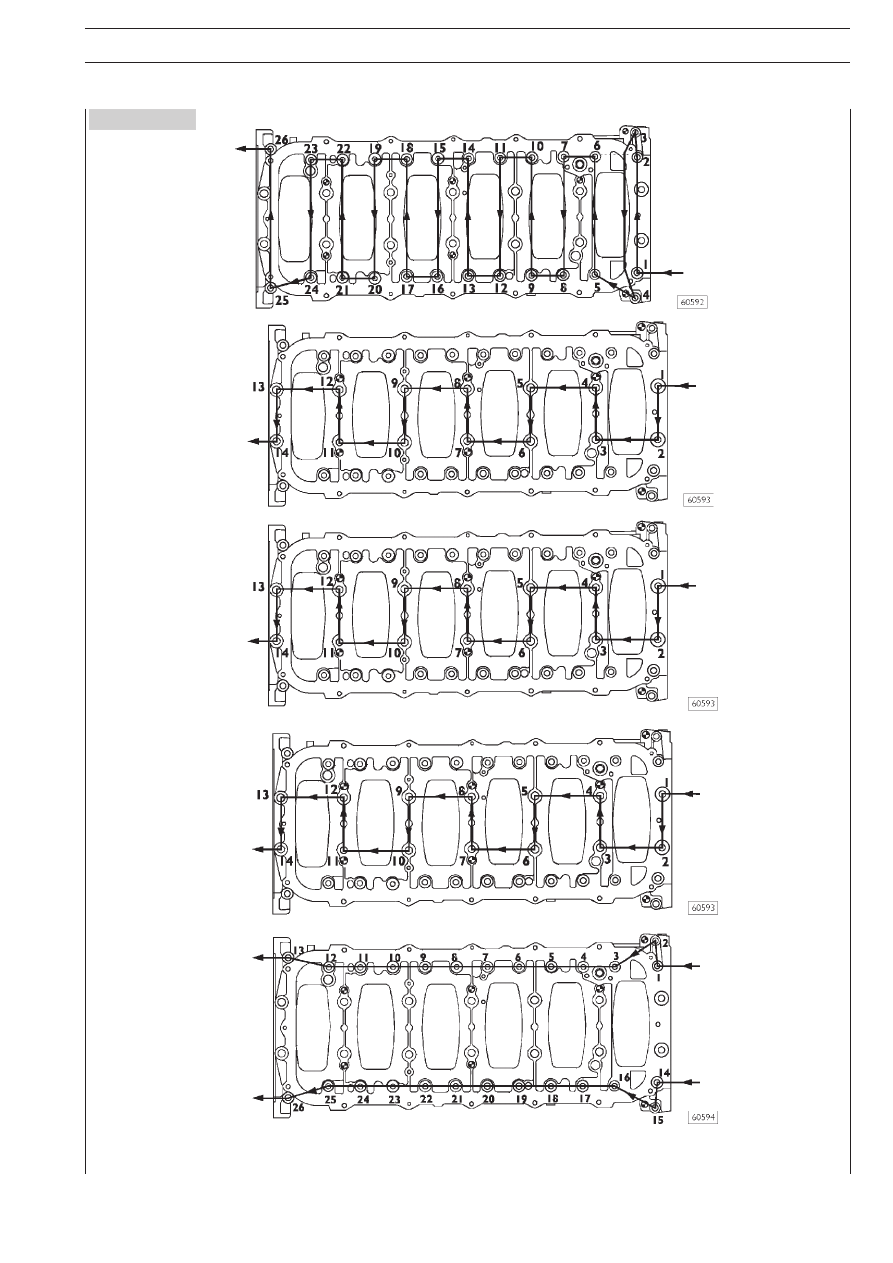

Рисунок 10

СХЕМЫ ПОСЛЕДОВАТЕЛЬНОСТИ ЗАТЯЖКИ БОЛТОВ КРЕПЛЕНИЯ ОСНОВНЫХ УЗЛОВ ДВИГАТЕЛЯ

ПЕРЕДНЯЯ

СТОРОНА

Этап 1:

предварительная затяжка

наружных болтов

(30 Н·м)

Этап 2:

предварительная затяжка

внутренних болтов

(120 Н·м)

Этап 3:

довернуть внутренние

болты на угол

60°

Этап 4:

довернуть внутренние

болты на угол

55°

Этап 5:

довернуть наружные

болты на угол

60°

ПОСЛЕДОВАТЕЛЬНОСТЬ ЗАТЯЖКИ БОЛТОВ КРЕПЛЕНИЯ ОБЪЕДИНЕННОЙ КРЫШКИ КОРЕННЫХ ПОДШИПНИКОВ

ПЕРЕДНЯЯ

СТОРОНА

ПЕРЕДНЯЯ

СТОРОНА

ПЕРЕДНЯЯ

СТОРОНА

ПЕРЕДНЯЯ

СТОРОНА

44

ДВИГАТЕЛЬ

E

URO

T

RAKKER

 C

URSOR

 13

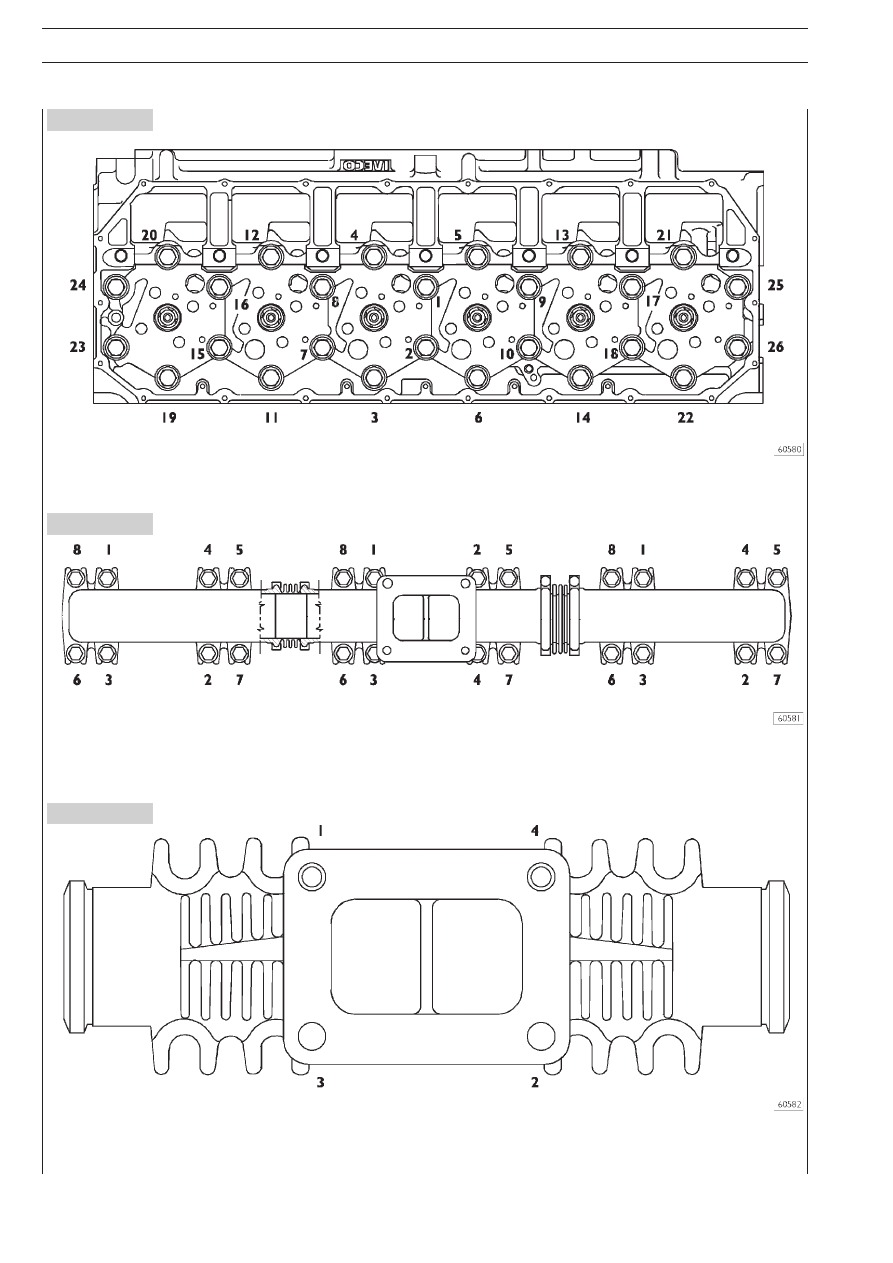

Рисунок 11

Рисунок 12

Рисунок 13

ПОСЛЕДОВАТЕЛЬНОСТЬ ЗАТЯЖКИ БОЛТОВ КРЕПЛЕНИЯ ВЫПУСКНОГО КОЛЛЕКТОРА

ПОСЛЕДОВАТЕЛЬНОСТЬ ЗАТЯЖКИ БОЛТОВ КРЕПЛЕНИЯ ВЫПУСКНОГО КОЛЛЕКТОРА

ПОСЛЕДОВАТЕЛЬНОСТЬ ЗАТЯЖКИ БОЛТОВ И ГАЕК КРЕПЛЕНИЯ ТУРБОНАГНЕТАТЕЛЯ

К ВЫПУСКНОМУ КОЛЛЕКТОРУ

E

URO

T

RAKKER

 C

URSOR

 13

ДВИГАТЕЛЬ

45

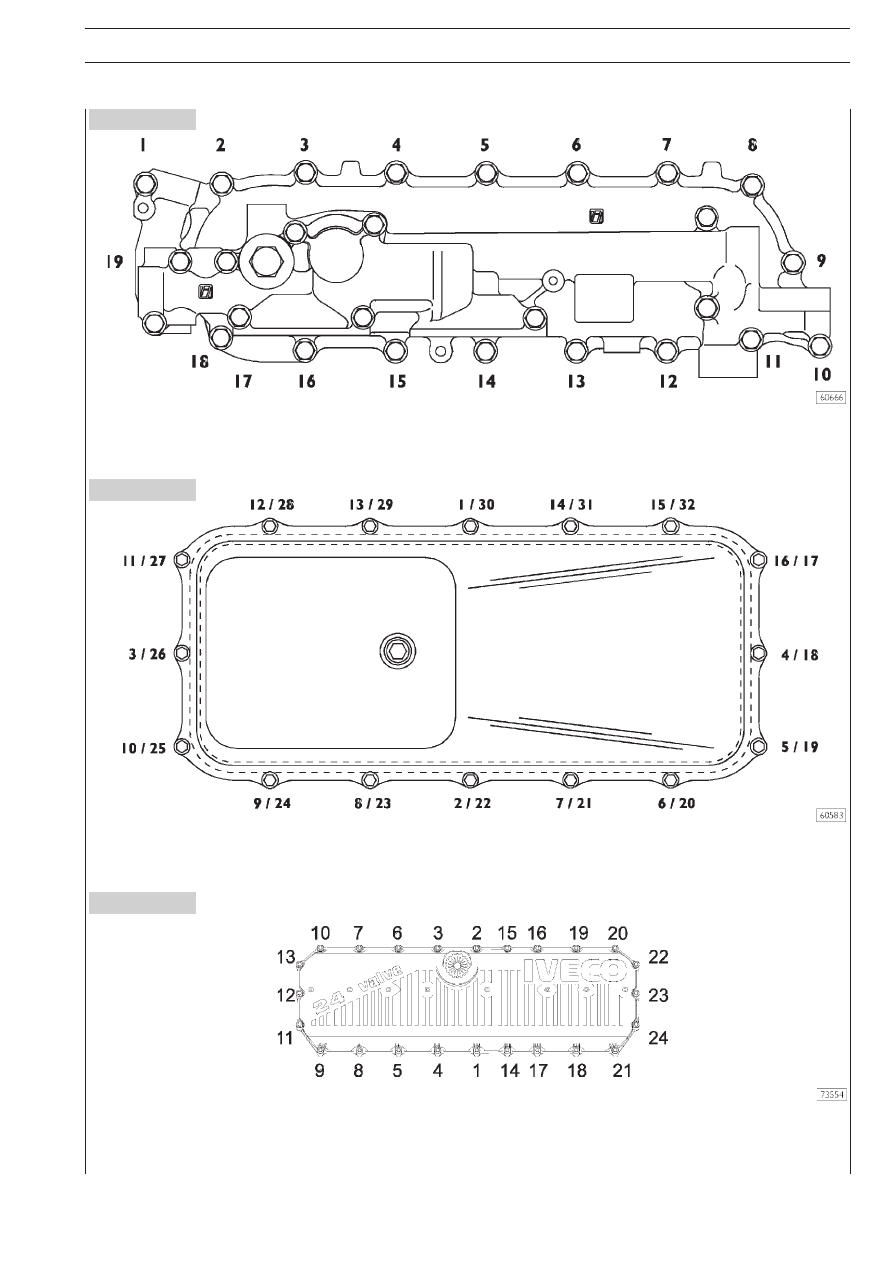

ПОСЛЕДОВАТЕЛЬНОСТЬ ЗАТЯЖКИ БОЛТОВ КРЕПЛЕНИЯ ТЕПЛООБМЕННИКА

ПОСЛЕДОВАТЕЛЬНОСТЬ ЗАТЯЖКИ БОЛТОВ КРЕПЛЕНИЯ МАСЛЯНОГО ПОДДОНА

ПОСЛЕДОВАТЕЛЬНОСТЬ ЗАТЯЖКИ БОЛТОВ КРЫШКИ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ

Рисунок 14

Рисунок 15

Рисунок 15/1
