ELECTRIC/ELECTRONIC SYSTEM

D

AILY

E

URO

4

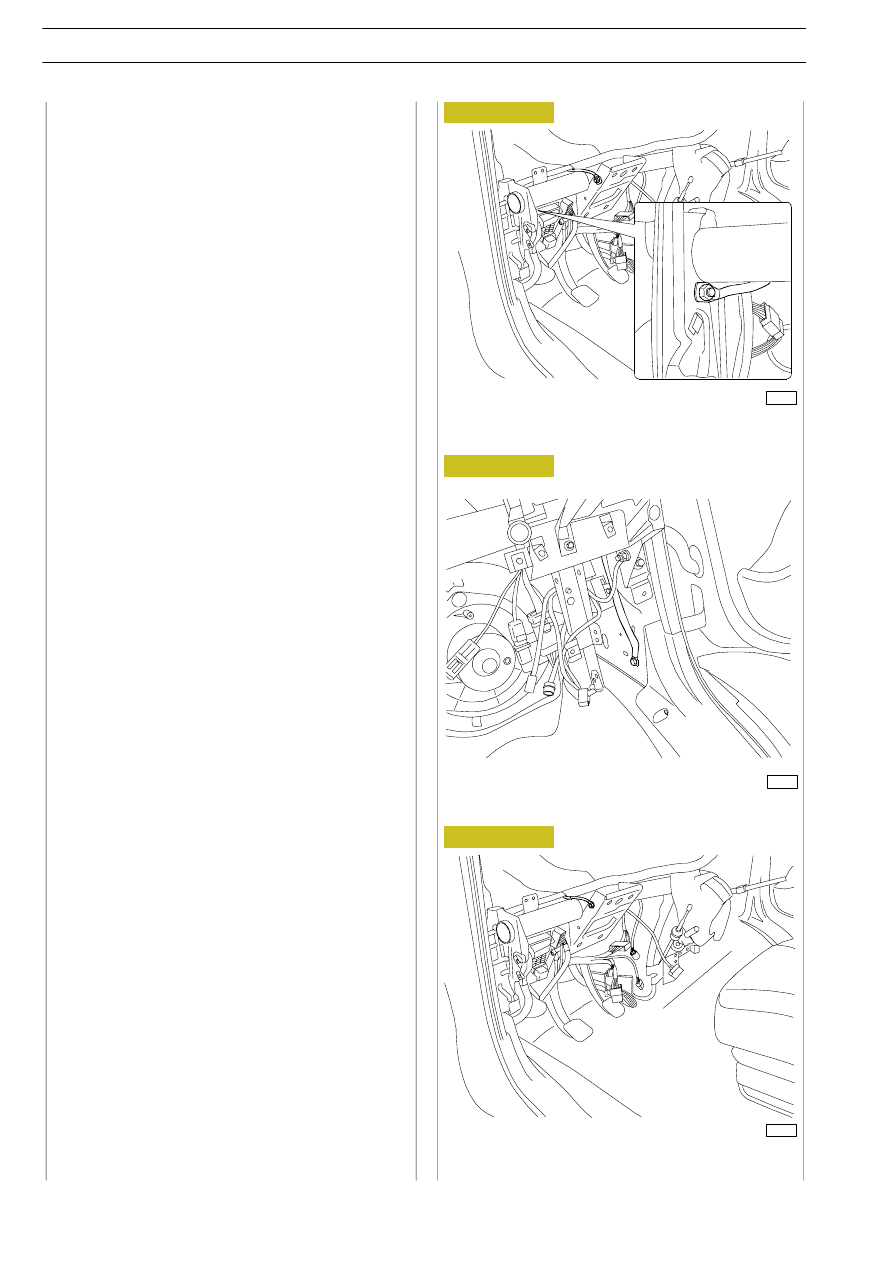

- CPL

- Body Computer

- Central locking central unit

- Switch for the exclusion of ASR (symbol)

- Power central unit

- Height sensors (ECAS)

- Steering column switch unit (lm7/S)

- Gear selector for automatic gearbox (lm7/S)

Cab interior right side

- Emergency lights pushbutton

- Front fog lights (pushbutton)

- Speed limit setting (pushbutton)

- Radio

- Windscreen electric defroster control assembly

- Air-conditioner central unit

- Pushbutton for heated rear window

- Heated mirrors switch

- Vehicle lifting/lowering pushbuttons (ECAS)

- Tachograph (lm6/S)

Loading platform central part (lm8)

- Clearance (rh / lh) front lights

- AIR BAG (central unit) lm8/S

- Switch for anti-twisting with gears engaged

CAB INTERIOR LEFT SIDE (LM7)

CAB INTERIOR RIGHT SIDE (LM6)

CAB INTERIOR LEFT SIDE (LM7/S)

Figure 22

Figure 23

Figure 24

107641

107640

107642

ELECTRIC/ELECTRONIC SYSTEM

37

D

AILY

E

URO

4

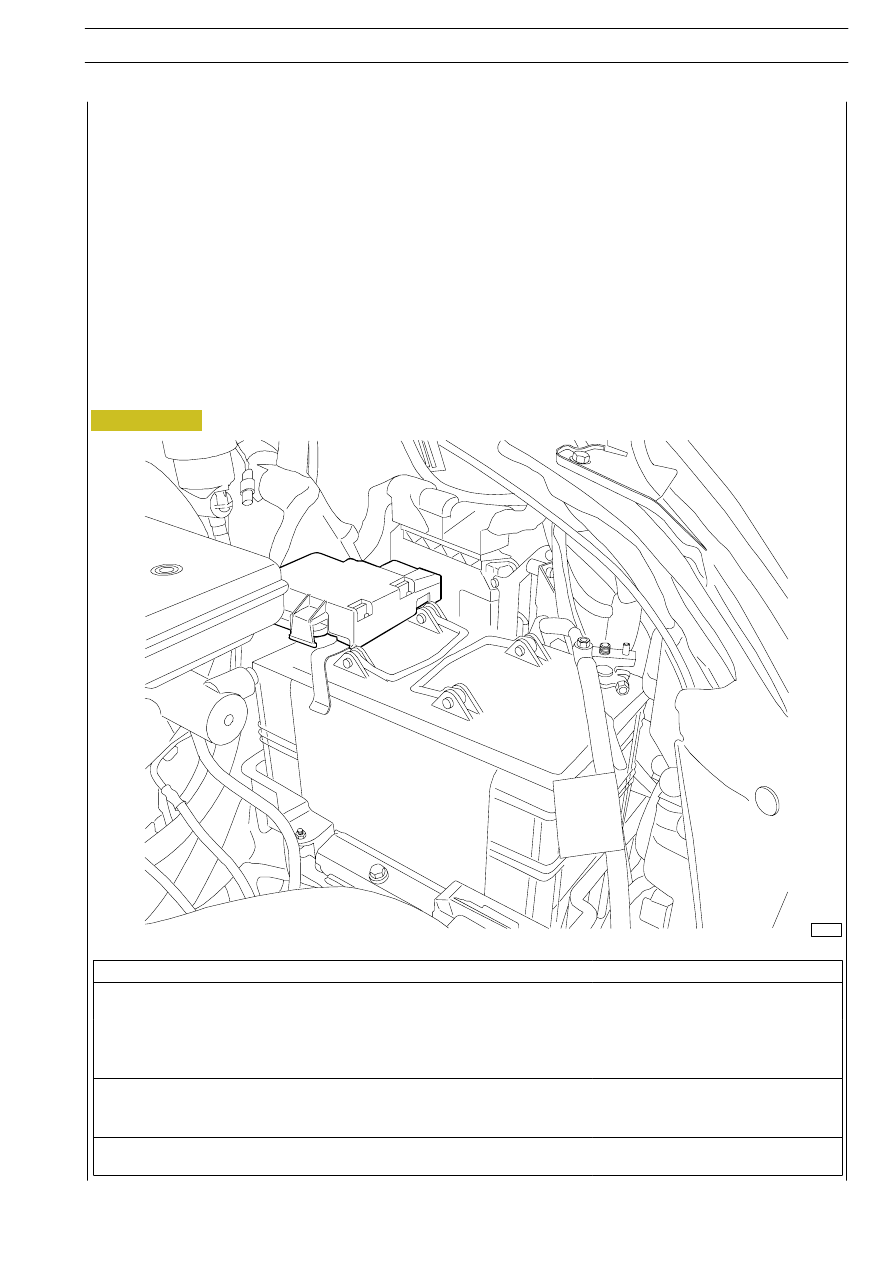

The battery shown below has a 12Vdc 110Ah 460 A power supply voltage and is installed on the left side of the engine
compartment near the EDC control unit.

Requirements
- Case and cover in polypropylethylene plastics PR. 50.100. Matt white case.

- C.S. plugs, blacK. Grids: positive and negative made of Pb Ca.

- Cover integral polypropylene

- Separator: envelope-type polyethylene

- Battery for “tropical duty” marked with red color.

- “Environmental precautions” plate according to Law no. 126 of 10/04/91 “Standards for user information”.

- Adhesive label with “Selective disposal” acc. to EEC Directive no. 93/86.

Fast diagnosis

Defect

Possible causes

Remedy

Start defect

1. Low battery

Check battery charge; if regular check
recharge circuit

2. Loose, oxidized or burnt out con-

tacts

Recover

3. Starter circuit defective

Cf. start section

Low voltage at component leads

1. Battery at half power

Check battery charge; if regular check
recharge circuit

2. Oxidized connections

Sand and replace

Electrolyte level often low

1. Over voltage

Check recharge circuit and/or connec-
tion tightness

Figure 25

107621

Specifications for use
Vehicle electric system rated voltage:

12 V

Suitable for coupling with battery of any capacity
It must work with the battery connected.

Connection with inverted polarity is not allowed.

Operating specifications
Rated voltage

14 V

Rated current delivery

110A

Drive side direction of rotation

clockwise

Maximum continuous speed

≤ 12.000 min

-1

Storage temperature

-40

°C / +110 °C

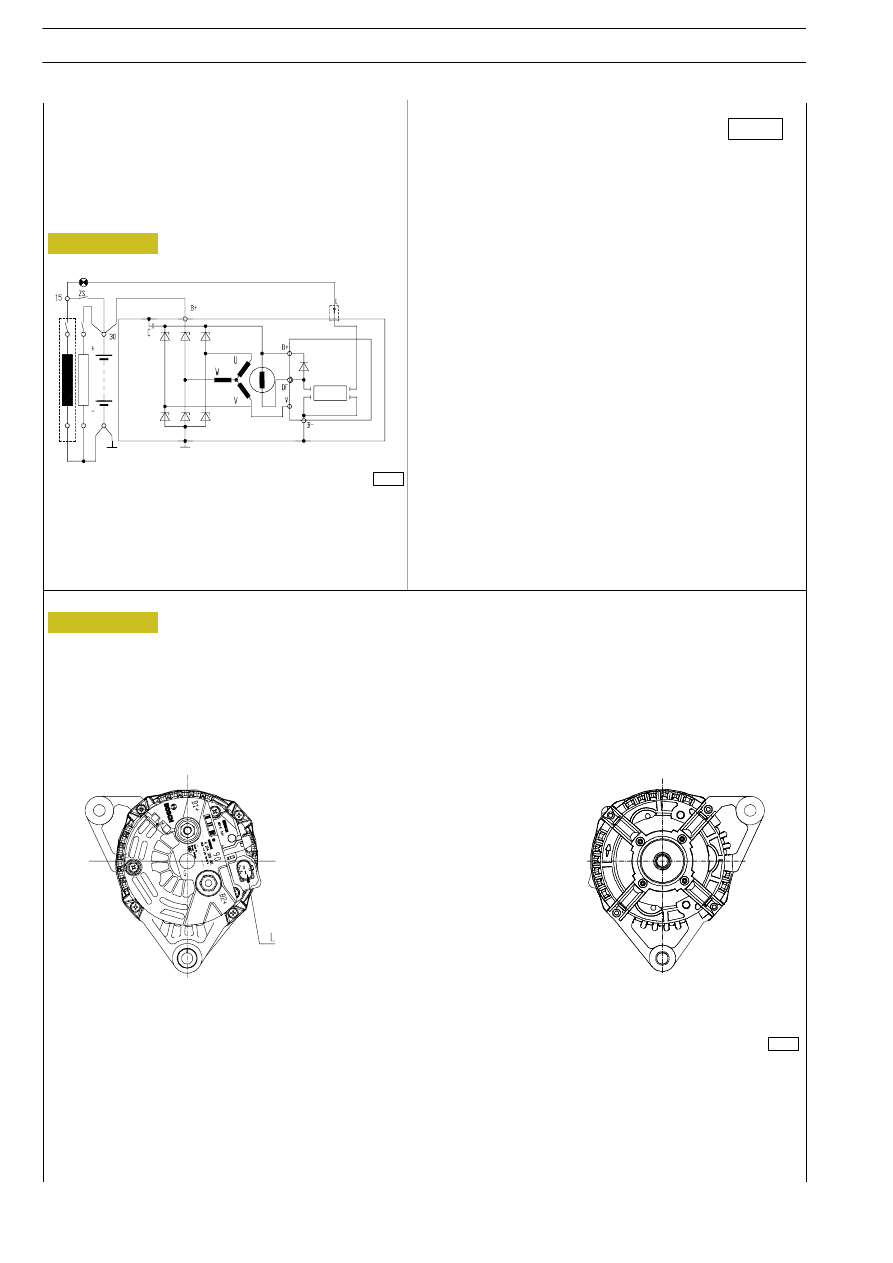

WIRING DIAGRAM

TECHNICAL VIEW

03000

Figure 26

Figure 27

8649

8656

38

ELECTRIC/ELECTRONIC SYSTEM

D

AILY

E

URO

4

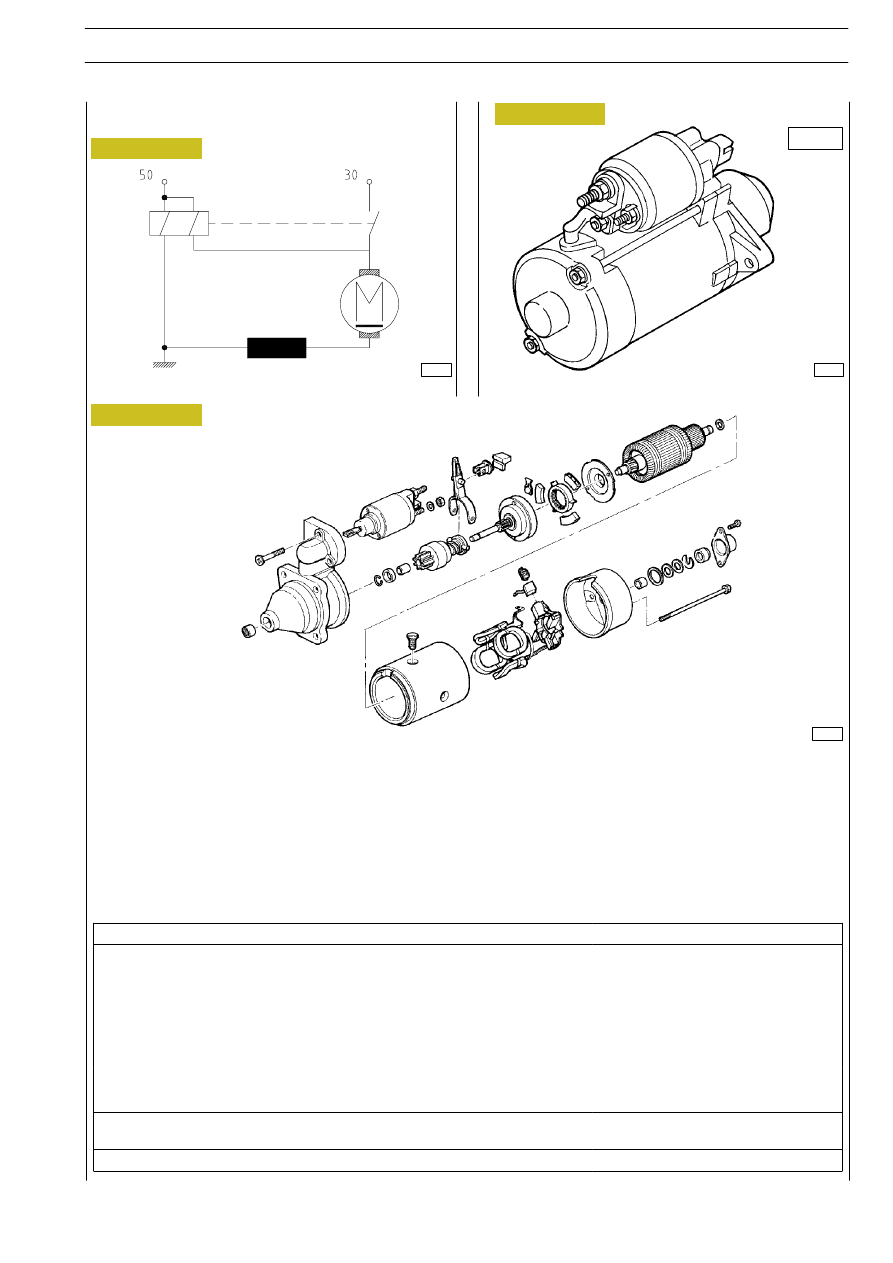

WIRING DIAGRAM

PERSPECTIVE VIEW

08000

PERSPECTIVE BLOWN-UP VIEW

1. Support - 2. Pinion engagement control electromagnet - 3. Pinion - 4. Pinion engament fork - 5. Rotor - 6. Frame -

7. Inductors - 8. Brush holder support - 9. Cover - 10. Screw

1

2

3

4

5

6

7

8

9

10

Figure 28

Figure 29

Figure 30

74023

8642

5260

ELECTRIC/ELECTRONIC SYSTEM

39

D

AILY

E

URO

4

Fast diagnosis

Defect

Possible causes

Remedy

Low drawing torque

1. Low battery

Recover

2. Oxidized or loose circuit connec-

tions

Check starter motor and battery con-
nections

3. Faulty brushes

Check brush slide length and pressure

4. Field coils short circuited

Replace coils

5. Rotor cut out or short circuited

Replace rotor

6. Oval collector

Grind correct or replace

Low drawing torque but engine does
not start

1. Defective free wheel or electroma-

gnet

Replace

Pinion disconnected

1. Worn toothed crown

Recover
