Inside each cable there are ultrasound welds (see start of manual) joining between each other those cable which have similar
functions (positive, earth, various junctions, etc.).
In these pages, their location is described divided according to the cable to which the location is belonging to.
This description will be in the future integrated by the drawing of respective cable in order that their location can be identified
more easily.

INSTRUMENT PANEL CABLE

Weld

A9

near central instrument panel switches shunt

Weld

A30/A65

near central instrument panel switches shunt

Weld

A43

near instrument panel cable central part

Weld

A49/50

near tachograph

Weld

A51/54

near the shunt towards CPL

Weld

A78

near the shunt for climate control system

Weld

A100

near instrument cluster shunt

Weld

A101/102

near rh speaker shunt

CAB CABLE

Weld

A15

near lh window bag shunt

Weld

A21/a601

near central roof lamp shunt

Weld

A/25

near (lh front) shunt for cable/bonnet junctions

Weld

A26/A18/A700

near lh front shunt for cable / instrument panel junction, Body Computer (LN),
CPL (connector ”L”)

Weld

A/600

near (rh) lateral hatch roof lamp shunt

Weld

A/602

near (lh) driver roof lamp shunt

Weld

A/603

near rh window bag shunt

BONNET CABLE

Weld

A3

near CBA

Weld

A4

near brake oil level sensor cable shunt

Weld

A5/A32/A39/A53

near heated windscreen shunt

Weld

A7/A8/A31/A36/A40

near heated windscreen shunt

Weld

A13/A24/A44/A45/A22

near passage between bonnet and cab (cab side)

Weld

A14/A64

near sensor shunt on DPF

Weld

A17/A20

near passage between bonnet and cab (bonnet side)

Weld

A19

near lh headlight shunt

Weld

A33/A41

near IE cable shunt

ELECTRIC/ELECTRONIC SYSTEM

41

D

AILY

E

URO

4

A34/A35

near switching on switch shunt

Weld

A37/A38

near Telma (bonnet side) shunt

Weld

A66

near junction for automatic gearbox (bonnet side)

Weld

A67

near central unit CPL

Weld

A70

near central unit EDC

Weld

A77

near shunt for ECAS, lambda, additional heater (bonnet side)

TRUCK CHASSIS CABLE

Weld

A6

near rear lights shunt

Weld

A10

near fuel level transmitter shunt

VAN CHASSIS CABLE

Weld

A6/A10

near lh clearance lateral headlamp shunt

42

ELECTRIC/ELECTRONIC SYSTEM

D

AILY

E

URO

4

Description

Engine cable
(van-truck) chassis cable
ABS probes cable
cab cable
instrument panel cable
bonnet cable
AIR BAG cable
doors cable

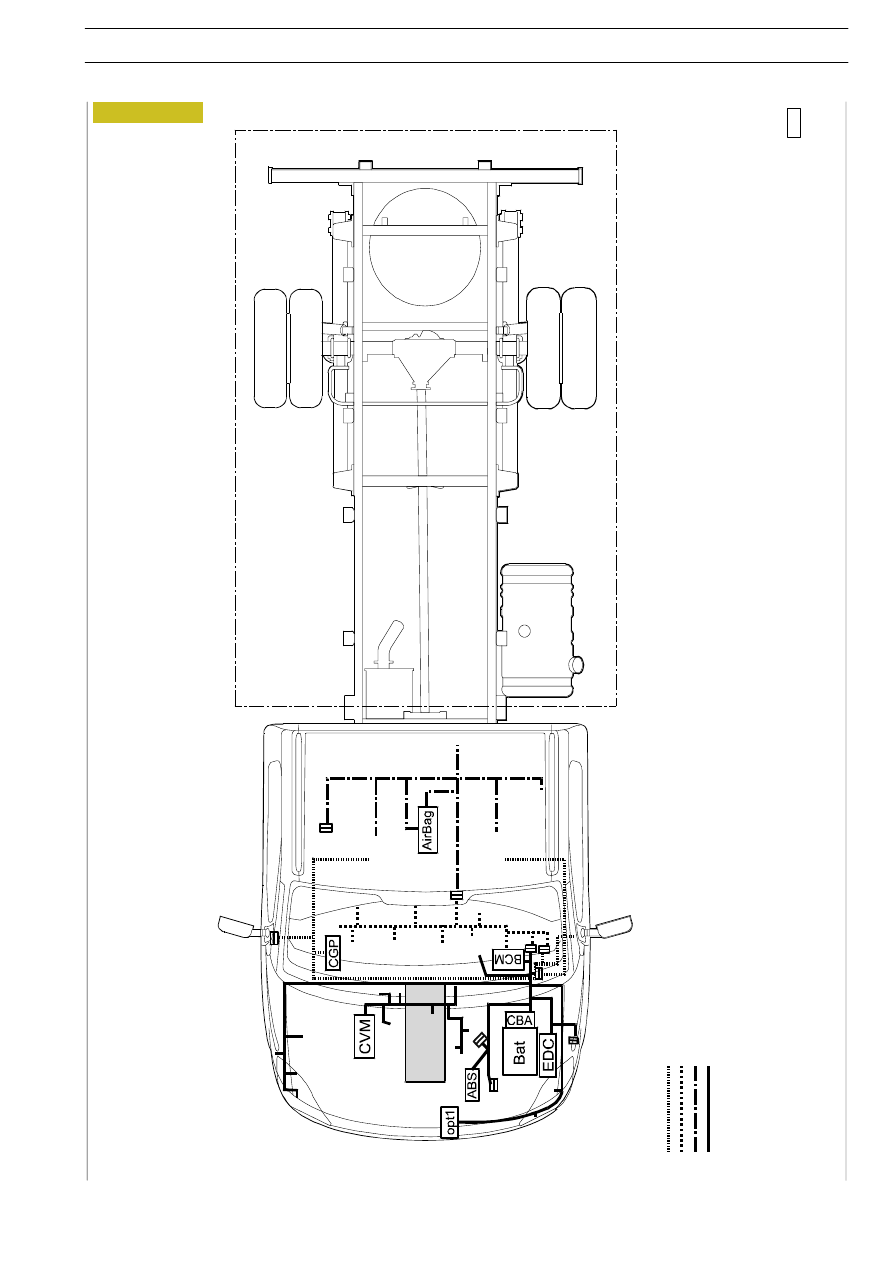

BONNET - INSTRUMENT PANEL - CAB - CHASSIS cables interface to each other through following connectors:

BONNET - INSTRUMENT PANEL cable

Connectors 600-601H 600-601B

600-601D

BONNET - CAB cable

Connectors 600-601G 600-601A

INSTRUMENT PANEL - CAB cable

Connectors 600-601C

BONNET-CHASSIS cable

Connectors C4 C2 C70

All junction connectors are on vehicle left side at interconnection central unit CPL.

The three BONNET - CHASSIS connectors are in engine opening on vehicle left side under front headlamp.

The two AIR-BAG connectors are in cab floor central part. They can be identified by cable yellow colour.
