32

ELECTRIC/ELECTRONIC SYSTEM

D

AILY

E

URO

4

Ref.

Function

Code

1

Positive +30 for start-up

7772

2

Positive for diesel oil heating on control

8036

3

-

-

4

Positive for electromagnetic clutch for air conditioning system

9993

5

Earth

0000

6

Positive +30

7772

7

-

-

8

-

-

9

Positive +15

8879

10

Main relay signalling cable for EDC

155

11

Earth

0000

12

(Not protected) direct positive on batteries

7777

13

-

-

14

-

-

15

-

-

16

-

-

17

Positive +15

7772

18

Positive for EDC/MS6 system from main relay

7150

19

-

-

20

-

-

21

Positive +15

8879

22

Water in pre-filter warning lamp

5530

23

Jumper between C23 and C12

7772

24

Positive +30 for automatic gearbox central unit

7772

25

-

-

26

-

-

27

-

-

28

Negative for heated rear view mirrors switch

0000

29

Positive +30

7772

30

Injection pump diesel oil flow actuator for EDC16

9156

31

Positive for EDC16

7150

32

-

-

Junction connectors “B”

Ref.

Function

Code

A

Positive +30 for ABS

7772

B

Positive +30 for ABS

7772

C

Positive +15 for air-conditioner

8849

ELECTRIC/ELECTRONIC SYSTEM

33

D

AILY

E

URO

4

Ref.

Function

Code

A

Positive +30 for key switch

7772

B

Positive +30 for automatic gearbox

7772

Junction connectors “E”

Ref.

Function

Code

A

Positive for chassis cable

3390

B

-

C

Positive +15 for heated rear view mirrors

8830

Junction connectors “F”

Ref.

Function

Code

A

Positive +30 for pre-heating

7772

34

ELECTRIC/ELECTRONIC SYSTEM

D

AILY

E

URO

4

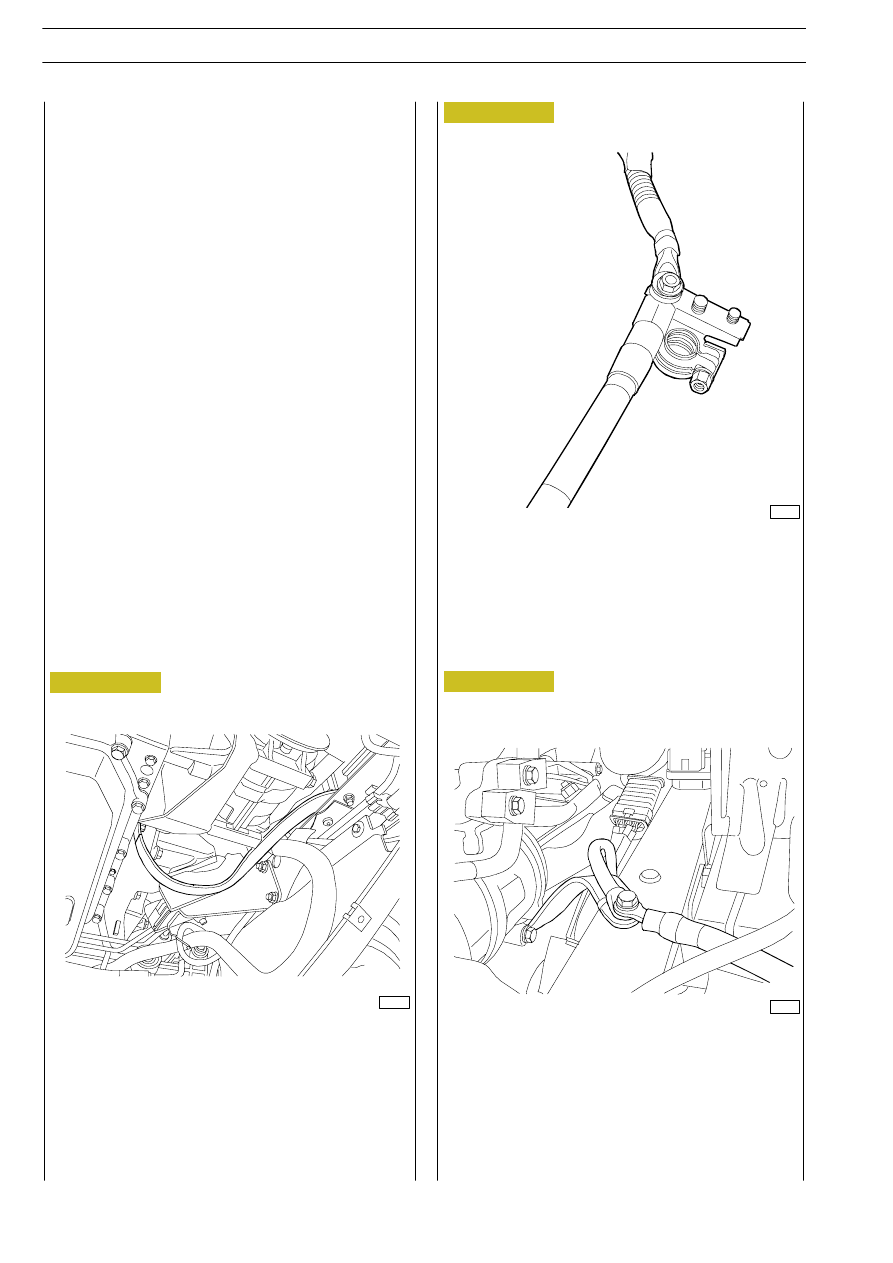

EARTH POINTS

Through a brown 50 mm2 cable, battery negative terminal is
connected to earth point (LM2) located at chassis left side on
the side member; from this point, a copper braid is connected
to engine block, near the starter (lm1). At point lm2 there are
connected the earth points relating to chassis cable.

NEGATIVE PIN

EARTH POINT ON LEFT HAND SIDE MEMBER (LM2)

ENGINE BLOCK BRAID (LM1)

Figure 16

Figure 17

Figure 18

107633

107637

107636

ELECTRIC/ELECTRONIC SYSTEM

35

D

AILY

E

URO

4

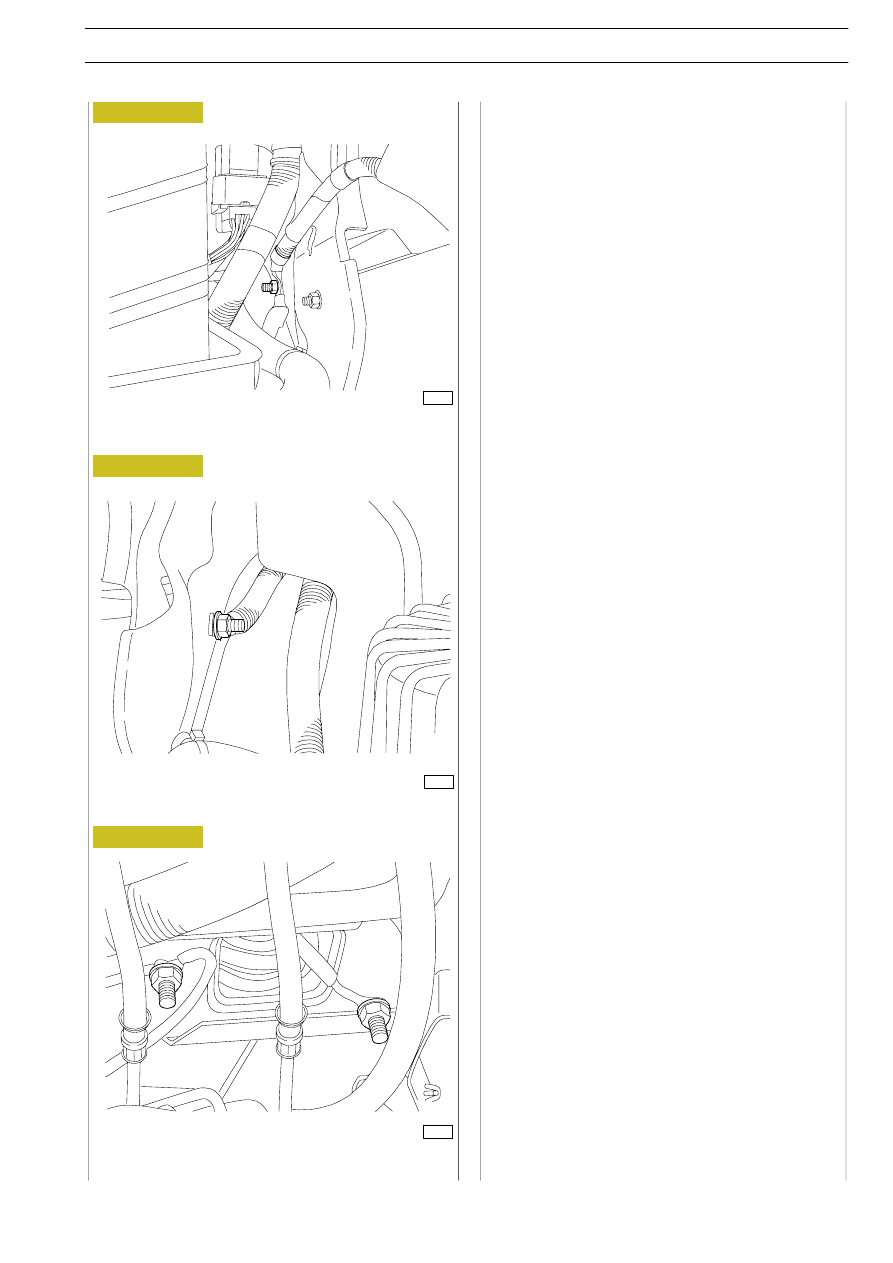

- Central unit ”CVM”

- Lh headlamp

- Pre-heating remote control switch

- EDC

- Electromagnetic joint for engine cooling

- Heated pre-filter

- Remote control switch to enable air-conditioner com-

pressor to be put on

- Headlight washer pump

- Fuel filter clogged switch

- Switch for engine bonnet opening

In bonnet, in the vicinity of right front blinker there is located
earth point lm4 to which connected are:

- Rh headlamp

- Windscreen washer pump

- Horn

- Windscreen wiper

- Compressor connected remote control switch (for

EDC)

- Air-conditioner compressor

- Heated windscreen

- Gearbox power take-off in switch

- Antitheft siren

- Air filter clogged switch

In the bonnet, under power-assisted brake there are two
earth points present:

- lm3: central unit ABS - heated pre-filter central unit

- lm3/S: central unit ABS

LH BONNET EARTH POINT (LM5)

RH BONNET EARTH POINT (LM4)

EARTH POINTS UNDER POWER-ASSISTED BRAKE

(LM3)

Figure 19

Figure 20

Figure 21

107628

107629

107632
