28

ELECTRIC/ELECTRONIC SYSTEM

D

AILY

E

URO

4

Function

Maximum

nominal

current

F-0

Ignition glow plugs

60A

F-1

ABS8 or ESP8

40A

F-2

ABS8 or ESP8

30A

F-3

ECU ESV1 (automatic gearbox)

30A

F-4

ECU ESV1 (automatic gearbox)

30A

F-5

Start-up switch

30A

F-6

Heated mirrors and windscreen

20A

F-7

Side marker lamps

20A

F-8

Heater or climate control system fans

30A

F-9

Windscreen washer

20A

F-10

Horn

7,5A

F-11

EDC16 (secondary loads)

10A

F-14

Right hand full beam headlight

7,5A

F-15

Left hand full beam headlight

7,5A

F-16

EDC16, T02, T14, Additional heater

5A

F-17

EDC16 (primary loads)

15A

F-18

ECU ESV1 (automatic gearbox)

10A

F-19

Baruffaldi

5A

F-20

Fuel filter heater

25A

F-21

Fuel pump

15A

F-22

EDC16 (primary loads)

25A

F-23

Additional heater

10A

F-24

ECU ESV1 (automatic gearbox), PTO

15A

F-30

Left and right hand front fog lights

15A

IN CONTAINER, OUT OF CENTRAL UNIT

F-26

Trailer socket

10A

F-29

Air spring suspensions

40A

F-54

Air spring suspensions

40A

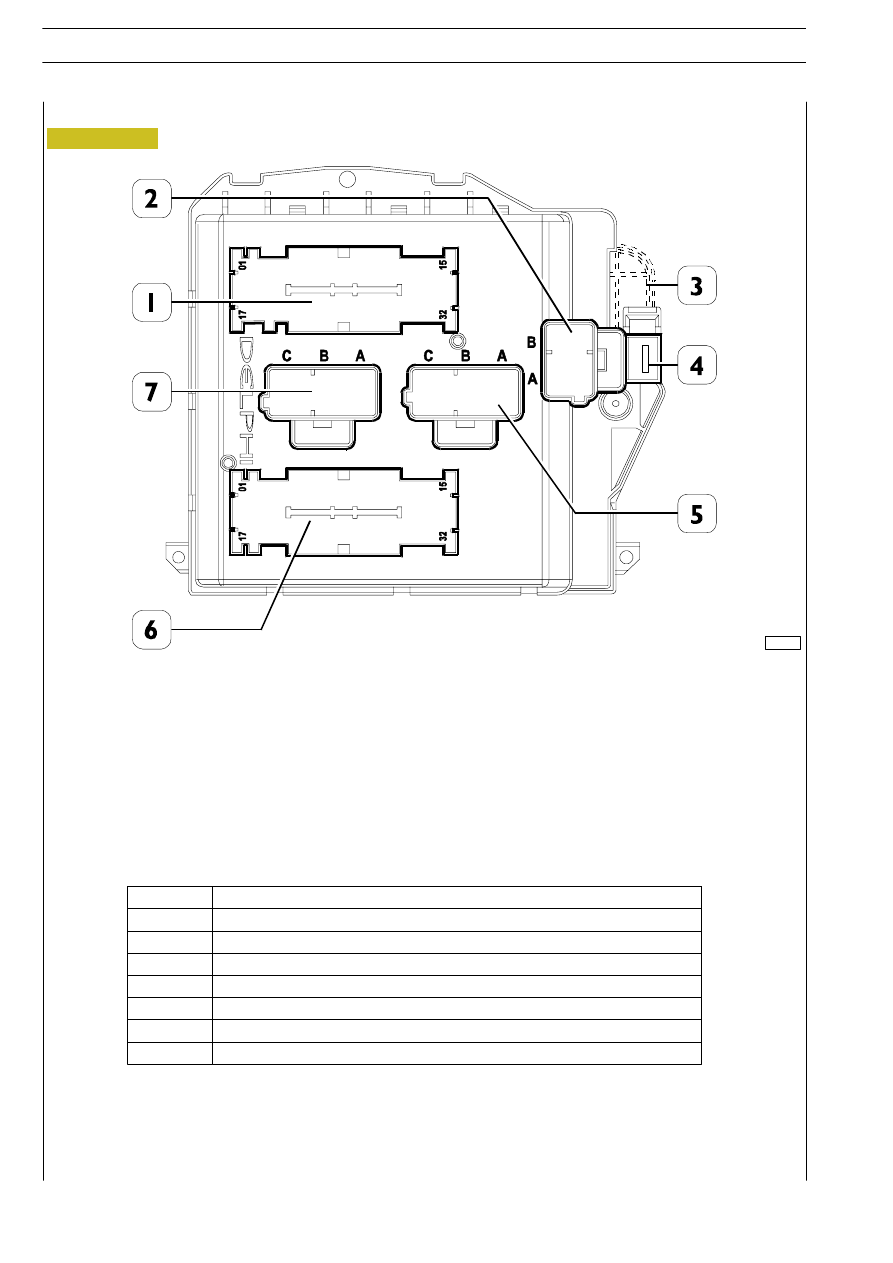

Ref.

Function

Maximum

nominal current

T02

Right and left hand full beam headlights

20A

T03

Horn

20A

T05

Baruffaldi power supply

20A

T06

Heater / mirrors / windscreen

20A

T07

Side marker lamps

20A

T08

Heater or climate control system fans

20A

T09

EDC16 (main relay)

20A

T10

Fuel pump

20A

T14

Left and right hand front fog lights

20A

T17

Windscreen washer

20A

T19

Fuel filter heater

20A

T20

Diagnosis MODUS

20A

IN CONTAINER, OUT OF CENTRAL UNIT

T25

Windscreen wiper on/off

10/20A

T26

Windscreen wiper 1st / 2nd speed

10/20A

ELECTRIC/ELECTRONIC SYSTEM

29

D

AILY

E

URO

4

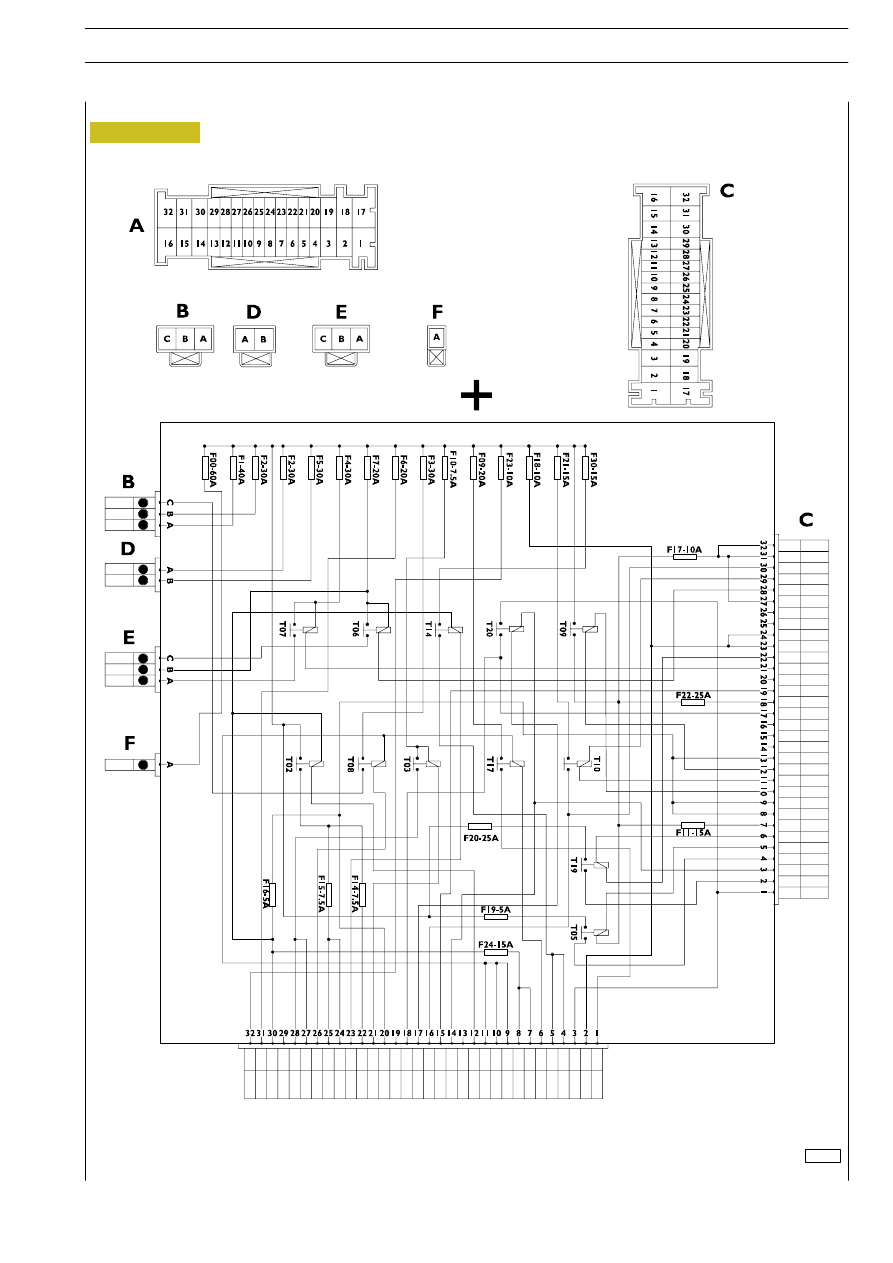

Figure 14

107645

30

ELECTRIC/ELECTRONIC SYSTEM

D

AILY

E

URO

4

Ref.

Function

1

Connector ”A”

2

Connector ”D”

3

Positive ”+30” from ”CBA”

4

Connector ”F”

5

Connector ”B”

6

Connector ”C”

7

Connector ”E”

107646

Figure 15

REAR VIEW

ELECTRIC/ELECTRONIC SYSTEM

31

D

AILY

E

URO

4

Ref.

Function

Code

1

Positive for windscreen washer pump

8886

2

-

-

3

-

-

4

Positive for lh front fog headlamps

2228

5

Positive for rh front fog headlamps

2228

6

Positive from Body Computer

8879

7

Positive for gear selector switch for semi-automatic gearbox

8110

8

Positive +15 for total power take-off

8879

9

-

-

10

-

-

11

Jumper with H7 of 75002

8849

12

Jumper with AV12 of Body Computer

8879

13

-

-

14

Earth

0000

15

-

-

16

-

-

17

Positive for diagnostics connection joint (+)

7797

18

-

-

19

-

-

20

Positive +15

8879

21

Positive for horns

1116

22

Positive for rh full beam headlight

2221

23

Jumper for Body Computer

8879

24

-

-

25

Positive for lh full beam headlight

2219

26

Earth

0000

27

Positive +15 for horns

1116

28

-

-

29

-

-

30

Positive +15

8887

31

Positive +30 for automatic gearbox central unit

7772

32

Positive +30

7772
