ELECTRIC/ELECTRONIC SYSTEM

D

AILY

E

URO

4

8 function steering column switch unit

58700

Led, battery charging failure

58701

Led, EDC failure

58702

Led, preheating on

58703

Led, ABS failure

58709

Trailer direction indicators ON LED

58710

Water in fuel pre-filter indicator LED

58713

Led, ECAS system failure

58715

Total power take off (PTO) ON indicator LED

58717

Led, Immobilizer on

58718

Brake system failure warning led

58719

Led per segnalazione freno a mano inserito

58720

Led, radiator water level

58722

Led, engine oil pressure (low)

58725

Led, air cleaner restriction

58728

Power steering fluid level w/lamp

58730

Engine oil level w/lamp

58735

Led for indicating rear differential lock on

58918

32-optical indicator panel

61002

3 diode holder container 3A (with + common)

61101

Diesel fuel heater resistor

61102

Rheostat for antipollution device (EGR)

61103

Variable resistance for ignition timer control (KSB)

61106

Windscreen heater resistor

61124

Resistance for rearscreen heating

64000

Electric windscreen washer pump

65000

Windscreen wiper unit

66005

Headlamp washer pump

66010

Headlamp washer timer

68000

Radio equipment

68001

Speaker

68013

Monitor for controlling reverse gear

68014

Camera for controlling reverse gear

72016

13-pole coupling for 12V connection to trailer

72027

38-pole coupling for connection with IVECO

78000

Solenoid valve for connection with atmosphere from fuel tank for thermal starters

78013

Pressure regulator solenoid valve

78015

Solenoid valve to cut out third pumping element

78208

Transmission total power take-off solenoid valve

78209

Solenoid valve for antipollution devices (EGR)

78233

Vehicle raising solenoid valve assembly

78247

Solenoid valve for electronic injection

78248

Solenoid valve for variable geometry turbine order

80000

Motor for right electric window

80001

Motor for left electric window

82000

Windscreen defrosting control unit

82010

Joint between cab-bonnet cable and climate control cable

84020

Outdoor temperature sensor

85000

Cigar lighter

85005

Electrically adjustable heated rear view mirror

85022

Engine cooling electromagnet coupling

85028

Locking device for rear differential

ELECTRIC/ELECTRONIC SYSTEM

13

D

AILY

E

URO

4

Heated air-suspended seat (driver’s side)

85038

Heated air-suspended seat (driver’s opposite side)

85130

Immobilizer

85131

Volumetric sensor

85132

Antitheft device self-supplying syren

85150

4-channel methane control unit

85151

EDC injection pump

85152

Accelerator load sensor (EDC)

85156

Turbofan air pressure temperature sensor, (EDC)

85157

Pressure adjustment sensor

86002

Sensors for front brake shoe wear

86003

Sensors for rear brake shoe wear

86011

Electronic control unit, pre/after-heating system

86012

Electronic control unit for signalling water in fuel filter

86013

Sensor, water in fuel filter

86020

Antipollution device control unit (EGR)

86023

Vehicle raising/lowering control unit

86029

Electronic control unit for central door locking

86046

Electronic control unit for trailer lights control

86047

Electronic control unit for switching on total power takeoff

86060

Airbag control unit

86061

Air bag

86062

Pretightener

88000

ABS system electronic control unit

88001

ABS system sensor

86***

Engine oil level control

1-2

Parking sensors (Table no. 5)

3-4

Parking sensors (Table no. 5)

*

Clutch actuator (Table no. 9A)

**

Gears engagement actuator (Table no. 9A)

**

Parking sensors central unit (Table no. 5)

***

Gearbox actuator selector (Table no. 9A)

14

ELECTRIC/ELECTRONIC SYSTEM

D

AILY

E

URO

4

A

.Ins

tr

u

m

e

nt

cl

us

te

r

-

B

.K

e

y

swi

tch

-

C

.Ste

e

ri

n

g

col

um

n

swi

tch

uni

t

-

D

.Inte

rc

onne

cti

o

n

ce

n

tr

al

uni

t

”C

P

L”

-

E

.B

od

y

C

om

p

u

te

r

-

F.

B

atte

ry

-

G

.P

os

it

iv

e

(+

30)

d

is

tr

ib

u

ti

on

ce

ntr

al

uni

t

”C

B

A

”

-

H

.A

lt

e

rna

tor

-

I.

(Eng

in

e

)

in

te

rc

onne

cti

o

n

ce

n

tr

al

uni

t

”C

V

M

”.

107649

Figure 4

ELECTRIC/ELECTRONIC SYSTEM

15

D

AILY

E

URO

4

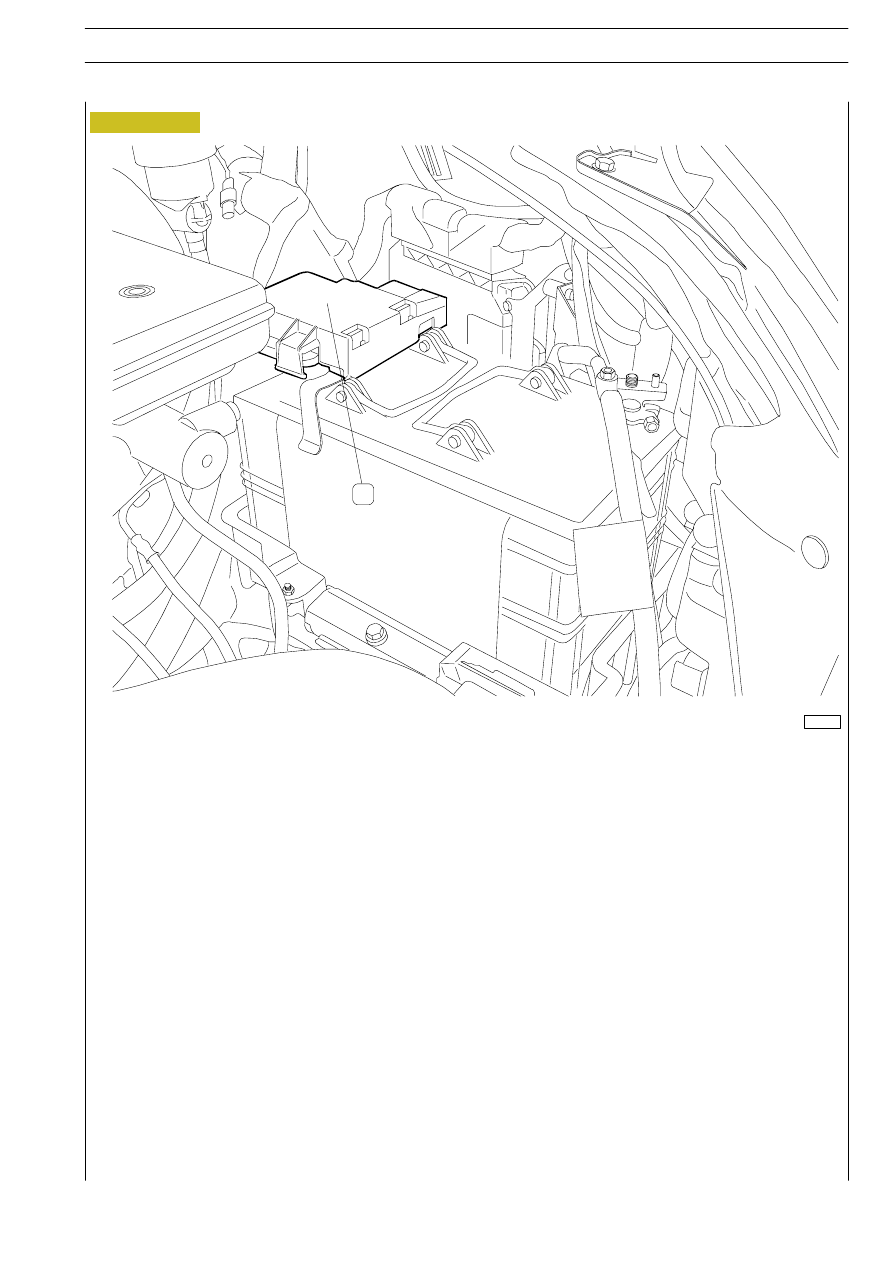

On battery terminal an interconnection central unit is positioned named ”CBA”. Its task is to provide + battery (+30) power
supply to the different functions of the vehicle.
To this unit there are connected one 6 mm

2

cable, three 10 mm

2

cables, one 35 mm

2

cable, and one 50 mm

2

cable.

There are present five fuses by:

- 150 A

- 70 A

- 70 A

- 50 A

- 500 A

107621

1. Positive connection central unit (CBA)

Figure 5

1
