16

ELECTRIC/ELECTRONIC SYSTEM

D

AILY

E

URO

4

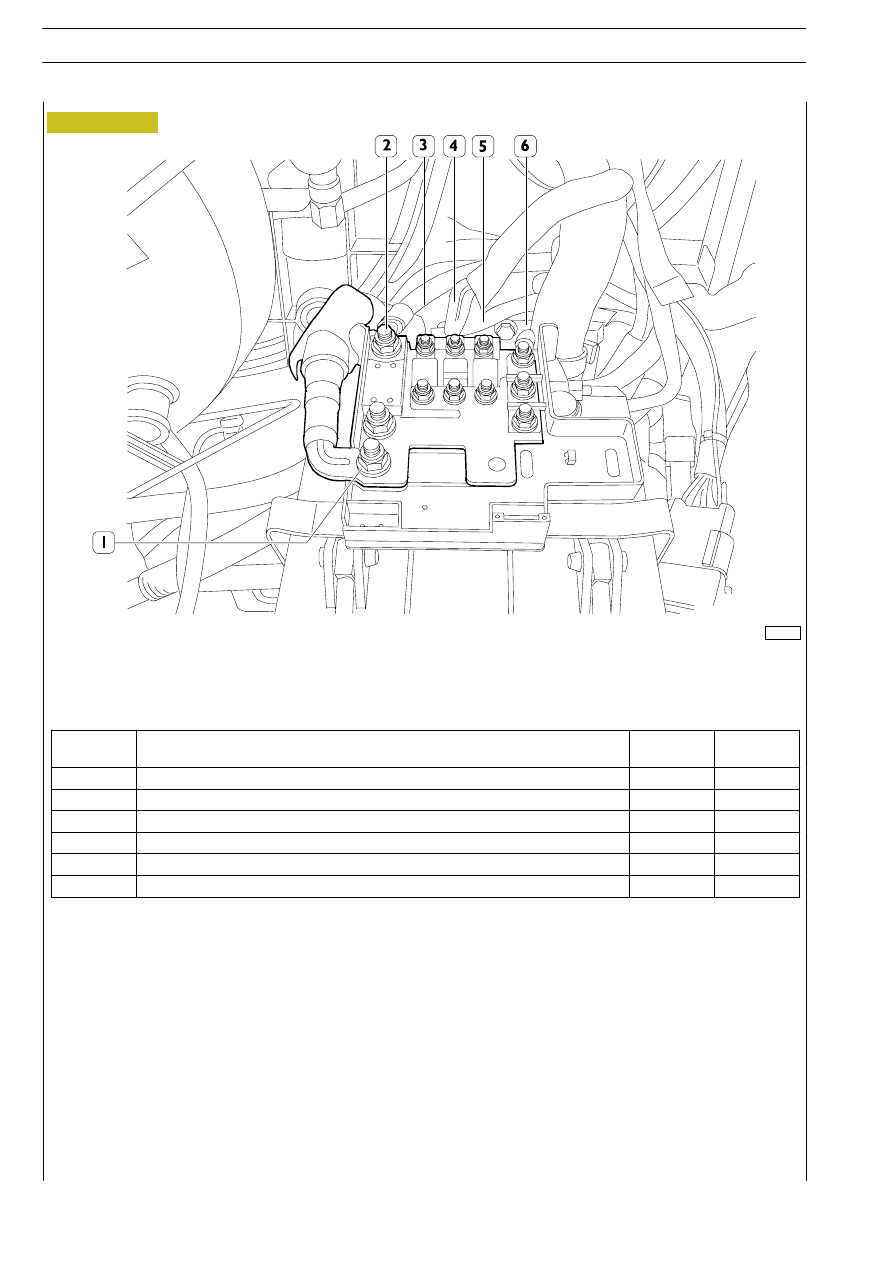

Function

Fuse

range

Sect.

1

Positive +30 for alternator starter

500

50

2

Positive for engine opening central unit ”CVM”

150

35

3

Positive +30 for ”CPL”

70

10

4

Positive +30 for ”CPL”

70

10

5

Positive +30 for box OPT

50

6

6

Positive +30 for ”CPL” - OPT prearrangement

-

10

*

On cable no. 1 there is a 500 A fuse (not visible in figure).

107635

Figure 6

*

ELECTRIC/ELECTRONIC SYSTEM

17

D

AILY

E

URO

4

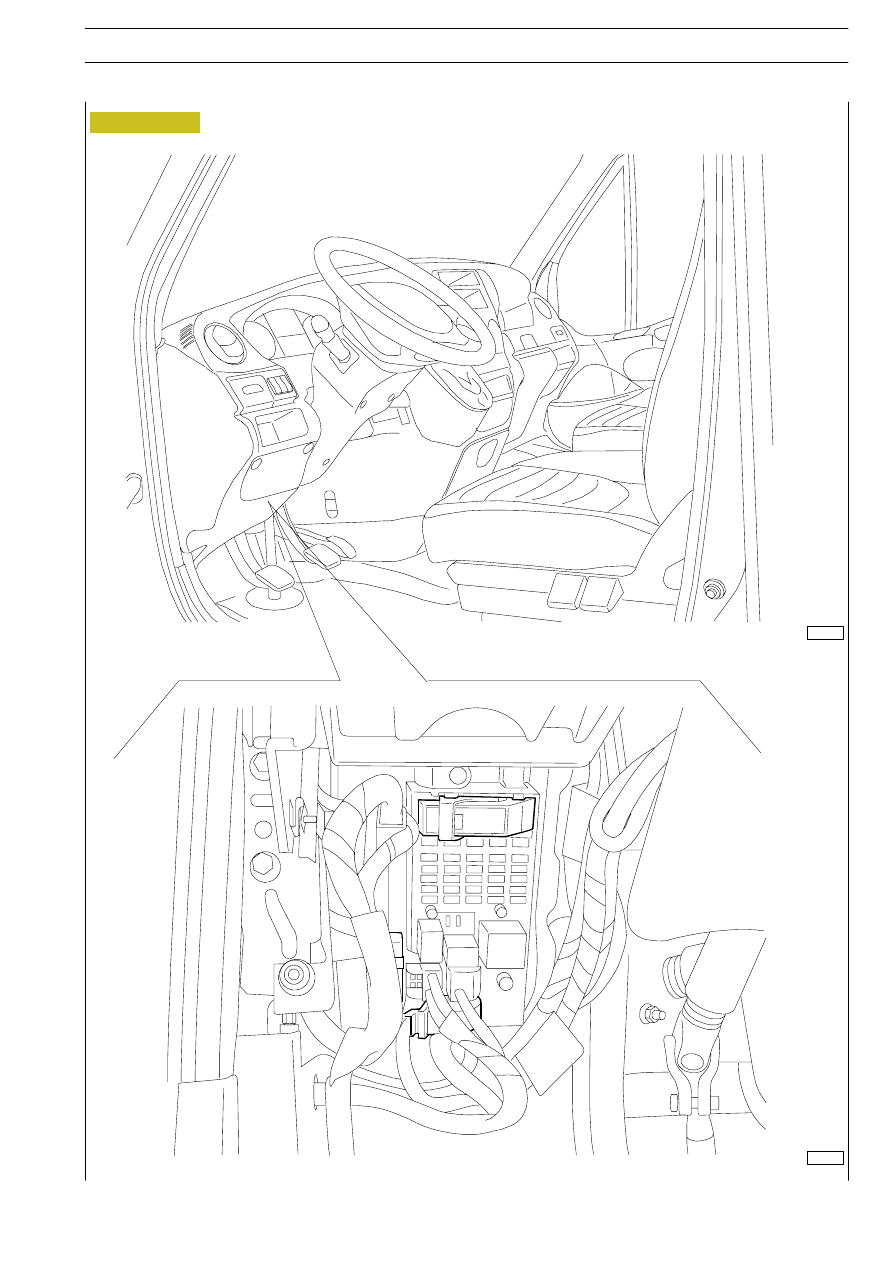

107624

Figure 7

107639

18

ELECTRIC/ELECTRONIC SYSTEM

D

AILY

E

URO

4

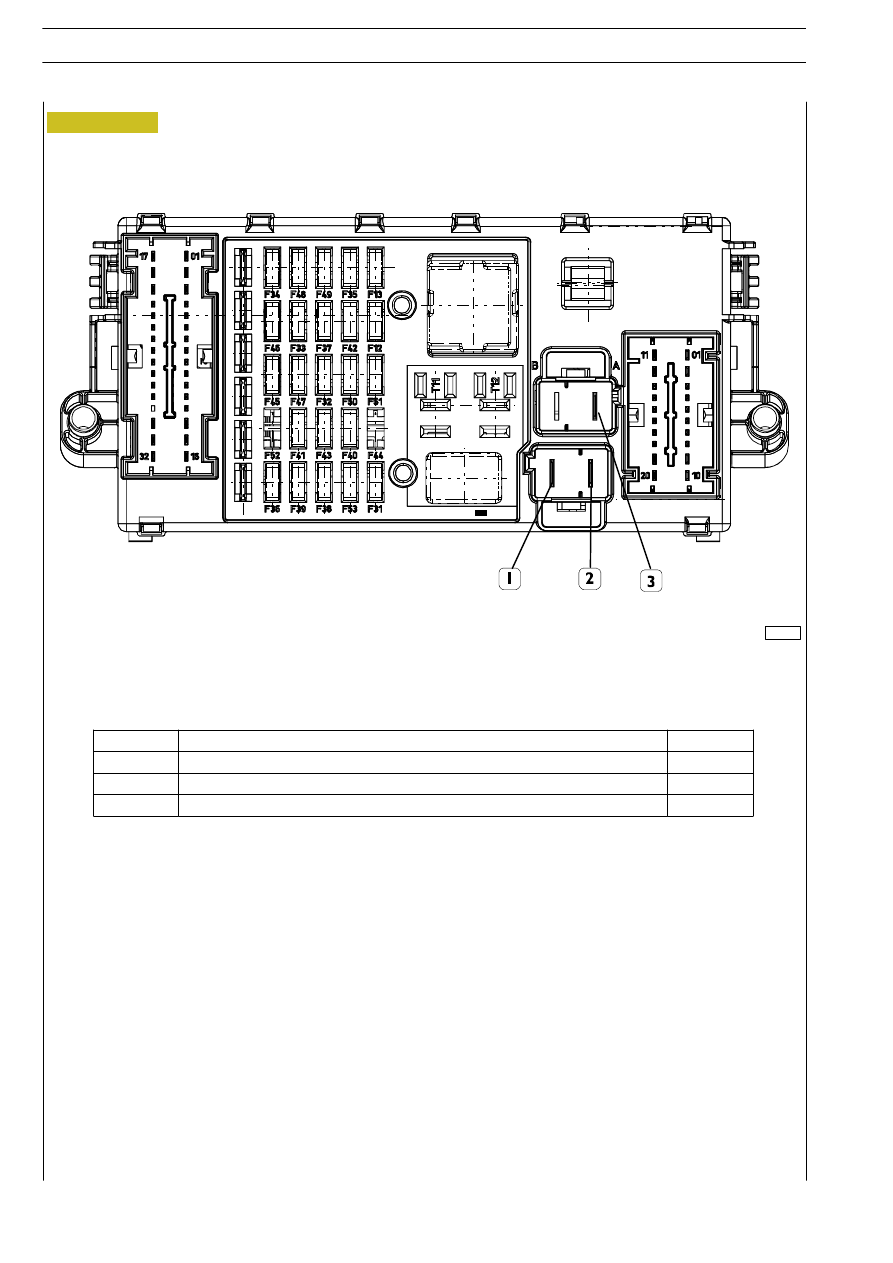

Function

Sect.

1

Positive from ”CBA” (fuse 70A) - connector B/A

10

2

Positive from ”CBA” (fuse 70A) - connector B/B

10

3

Positive from ”CBA” - OPT connector D

10

107669

Figure 8

2

ELECTRIC/ELECTRONIC SYSTEM

19

D

AILY

E

URO

4

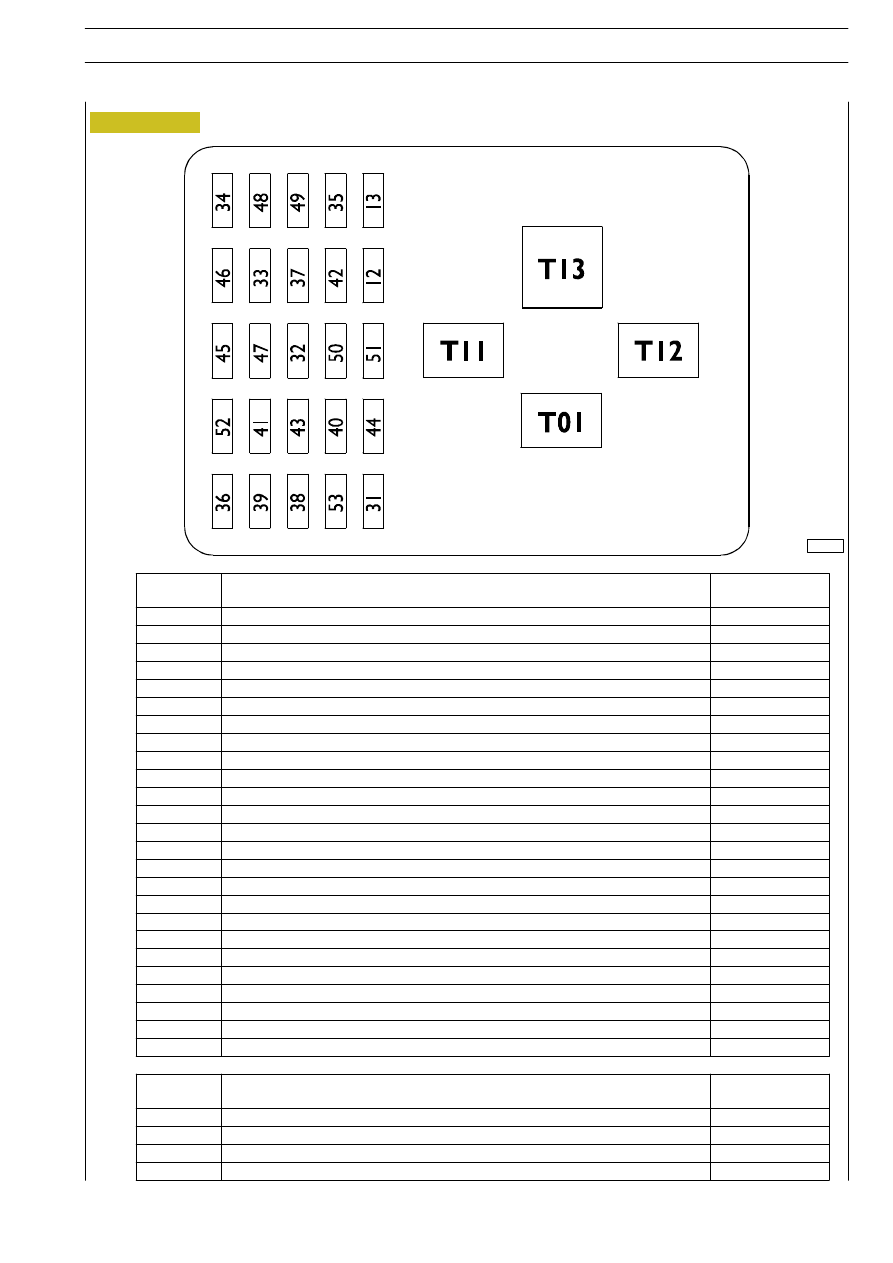

No.

Function

Maximum

nominal current

F-12

Right hand dipped headlight

7,5A

F-13

Left hand dipped headlight - headlamp attitude rectifier

7,5A

F-31

Relay T08-T17 in CVM and BC

3A

F-32

Rotating-translating door

15A

F-33

Air heater / Cigarette lighter

15A

F-34

Socket

20A

F-35

ABS8 or ESP8. Telma

10A

F-36

Central locking

20A

F-37

Switches for stop lights and various loads under 15

5A

F-38

BC / Roof lamps internal relays power supply

10A

F-39

Car radio - chrono-tachograph

15A

F-40

Rh heated rear window

10A

F-41

Lh heated rear window

10A

F-42

Reverse lights switch

5A

F-43

Windscreen wiper

20A

F-44

AVAILABLE

-

F-45

AVAILABLE

-

F-46

AVAILABLE

-

F-47

Driver window winder

25A

F-48

Passenger window winder

25A

F-49

ECU for climate control system, car radio, heated seats

15A

F-50

Airbag

5A

F-51

Chrono-tachograph

5A

F-52

AVAILABLE

-

F-53

Instrument cluster, rear fog lights

7,5A

Relay

Function

Maximum

nominal current

T-01

Right and left hand dipped headlights

20A

T-11

Heated rear window

20A

T-12

Cigarette lighter / socket / heater or climate control system

20A

T-13

Power release from key

50A

107626

Figure 9
