7B1-44 MANUAL TRANSMISSION (MZZ)

Disassembly

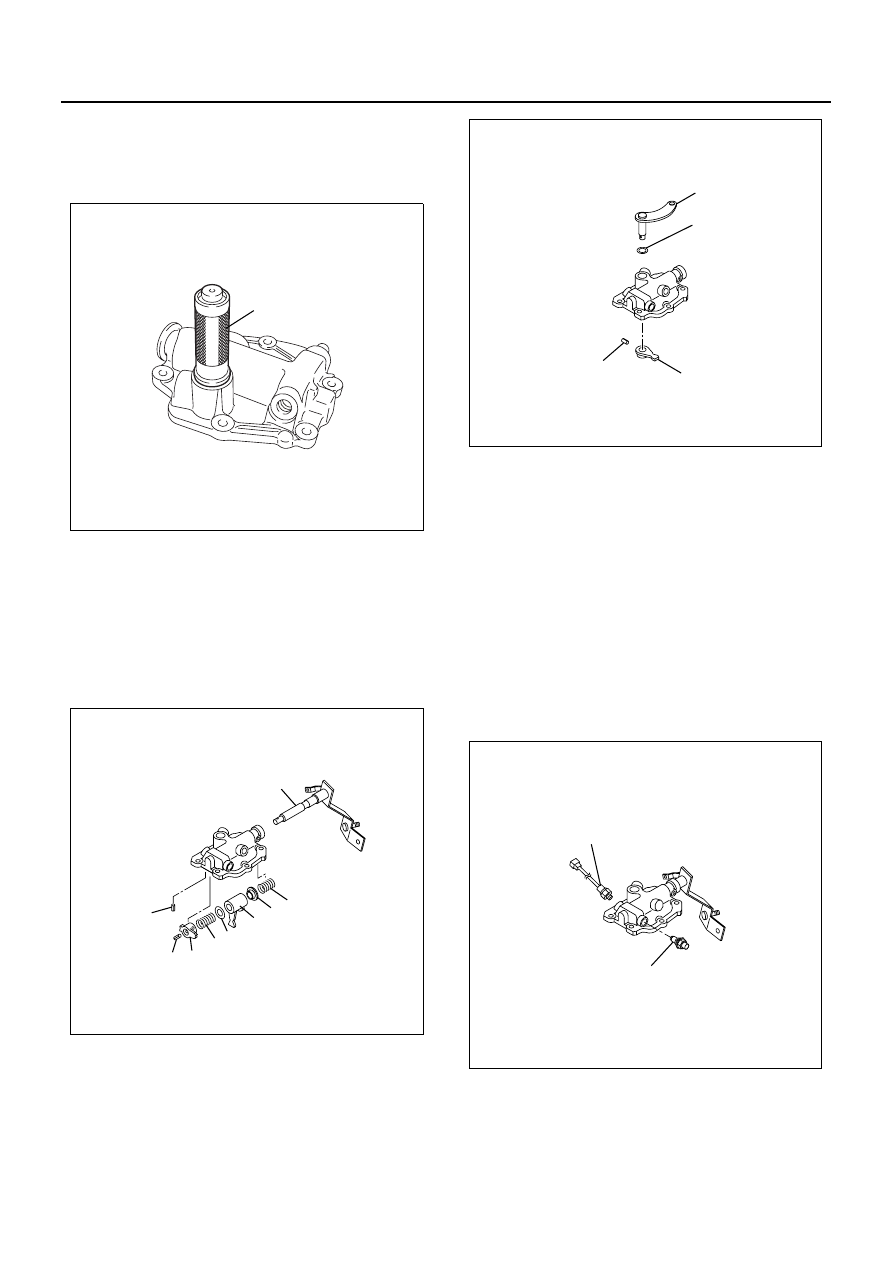

1. Remove the neutral switch (1), the detent (2).

2. Use a spring pin remover to remove the selector in-

ternal bar spring pin (4).

3. Remove the selector internal lever (3), the selector

external bar (1), and the washer (2).

4. Use a pair of pliers to remove the stopper ring

spring pin (8) and the shift lever shaft spring pin (9).

5. Pull the shift lever shaft (1) from the assembly.
6. Remove the stopper ring (7), the spring (6), the

spring seat (5), the shift internal lever (4), the
washer (3), and the spring (2).

7. Use a screwdriver or similar prying tool to remove

the selector lever shaft oil seal and the shift lever
shaft oil seal from the control box.

8. Inspect the disassembled parts for wear and/or

damage. Make the necessary repairs or replace
the part as appropriate.

9. Inspect the shift lever shaft for significant wear. Re-

place the shaft if significant wear is present.

10. Inspect the control box for excessive play and

rough or restricted movement. Replace the control
box if either of these conditions is present.

2

1

N7A0407E

N7A0408E

3

4

2

1

N7A0409E

1

8

9

2

3

4

5

6

7

N7A0410E

MANUAL TRANSMISSION (MZZ) 7B1-45

Reassembly

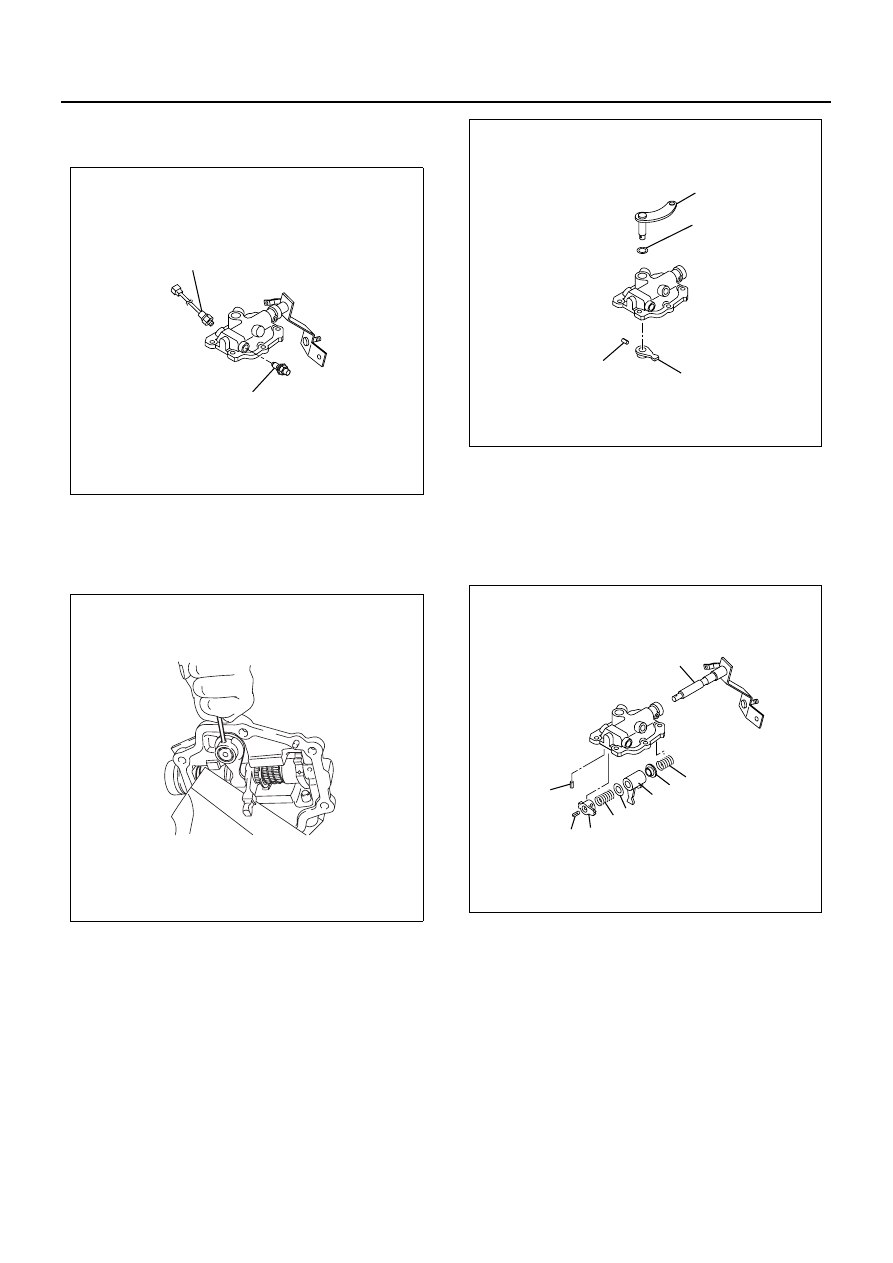

1. Use the installer (5-8840-2245-0) to install the shift

lever shaft oil seal and the selector lever shaft oil
seal to the control box.

2. Install the spring (2), the washer (3), the shift inter-

nal lever (4), the spring seat (5), the spring (6), and
the stopper ring (7) to the control box.

3. Insert the shift lever shaft (1).
4. Align the pin holes in the shift lever shaft and the

stopper ring.

5. Drive the new stopper ring spring pin (8) and the

new shift lever shaft spring pin (9) into place.

6. Install the selector external lever (1) and the wash-

er (2) to the control box.

7. Install the selector internal lever (3).
8. Drive the new selector internal lever spring pin (4)

into place.

9. Install the detent (2).

Tighten:
Detent (2) to 28 N

⋅m (2.9 kg⋅m / 21 lb⋅ft)

• Detents are precoated. Be sure to thoroughly re-

move sealing material around the threads of the
case, and use new detents.

10. Tighten the neutral switch (1) to the specified

torque.

• Thoroughly remove sealing material from the

threads, apply Three Bond 1141 to them, and then
assemble.

Tighten:
Neutral switch (1) to 34 N

⋅m (3.5 kg⋅m / 25 lb⋅ft)

5-8840-2245-0

N7A0411E

1

8

9

2

3

4

5

6

7

N7A0410E

3

4

2

1

N7A0409E

2

1

N7A0407E

7B1-46 MANUAL TRANSMISSION (MZZ)

SPECIFICATIONS

Specifications

Fixing Torque

Transmission Type

MZZ6U Direct Drive 6-Speed

Gear Mesh Type

1st, 2nd, 3rd, Reverse: Synchro-mesh

Gear Ratio

1st 6.389

2nd 3.767

3rd 2.234

4th 1.442

5th 1.000

6th 0.782

Reverse 6.369

Lubricating Oil

Engine Oil SAE 5W-30

Oil Capacity

Approx. 4.4 Liters (4.7 US qt/3.9 Imp qt)

Weight without Lubricating Oil

100 kg (221 lb)

Distance between Center of Shift Lever Play and Center Cluster

283

± 15 mm (11.1 ± 0.6 in)

Spline Play between Clutch Hub and Mainshaft

0 — 0.16 mm (0 — 0.01 in)

Shift Arm Thickness (Min.)

1st / Reverse, 3rd / 2nd, 5th / 4th 9.0 mm

(0.354 in)

6th 9.3 mm (0.366 in)

Gear Inside Diameter (Max.)

1st, 2nd, 3rd, Reverse 63.069 mm (2.483 in)

4th 55.069 mm (2.168 in)

5th 48.065 mm (1.892 in)

6th 50.065 mm (1.971 in)

Main Shaft Deflection (Max.)

0.1 mm (0.004 in)

Block Ring and Dog Gear Gap (Min.)

0.5 mm (0.020 in)

Block and Clutch Hub Gap

1st / Reverse, 3rd / 2nd 3.3 — 3.7 mm (0.130 —

0.150 in)

5th / 4th, 6th 4.3 — 4.7 mm (0.17 — 0.19 in)

Clutch Housing to Transmission Case Bolt

46 N

⋅m (4.7 kg⋅m / 34 lb⋅ft)

Rear Cover Bolt

46 N

⋅m (4.7 kg⋅m / 34 lb⋅ft)

Control Box Bolt

27 N

⋅m (2.8 kg⋅m / 20 lb⋅ft)

Filler Plug

39 N

⋅m (4 kg⋅m / 29 lb⋅ft)

Drain Plug

39 N

⋅m (4 kg⋅m / 29 lb⋅ft)

Lock Nut to Coupling Driver

382 N

⋅m (39 kg⋅m / 282 lb⋅ft)

Reverse Switch

39 N

⋅m (4 kg⋅m / 29 lb⋅ft)

Neutral Switch

34 N

⋅m (3.5 kg⋅m / 25 lb⋅ft)

Vehicle Speed Sensor Driven Gear Mounting Bolt

20 N

⋅m (2 kg⋅m / 15 lb⋅ft)

Vehicle Speed Sensor

25 N

⋅m (2.5 kg⋅m / 18 lb⋅ft)

Retainer Bolt

26 N

⋅m (2.7 kg⋅m / 20 lb⋅ft)

6th Relay Lever Bolt

44 N

⋅m (4.5 kg⋅m / 33 lb⋅ft)

MANUAL TRANSMISSION (MZZ) 7B1-47

Reverse Gear Side Cover Bolt

20 N

⋅m (2.0 kg⋅m / 15 lb⋅ft)

PTO Cover Bolt

37 N

⋅m (3.8 kg⋅m / 27 lb⋅ft)

Detent Plug

27 N

⋅m (2.8 kg⋅m / 20 lb⋅ft)

Parking Brake Bracket Bolt

48 N

⋅m (4.9 kg⋅m / 35 lb⋅ft)
