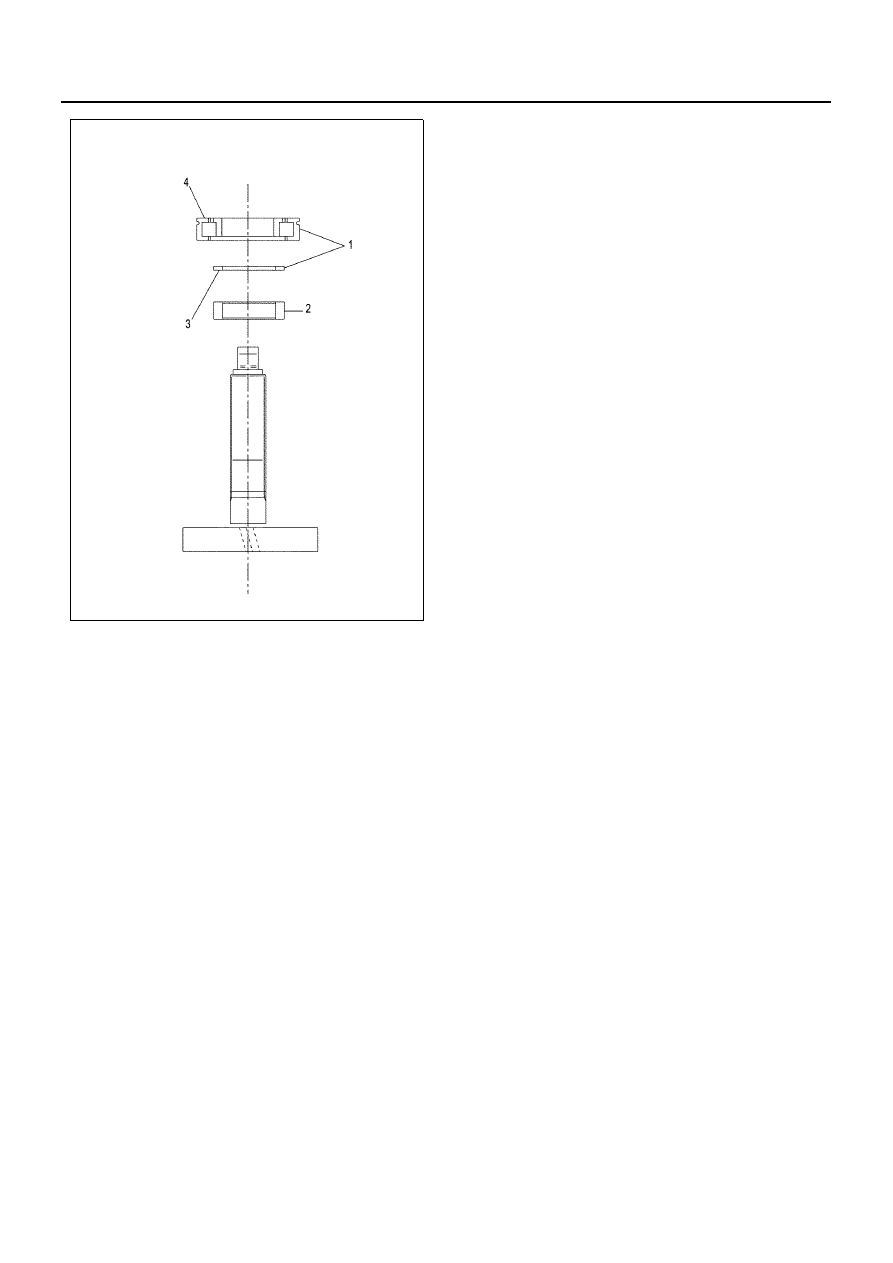

40. Install the 6th gear. The projecting portion of the

gear must be facing down.

N7A1222E

MANUAL TRANSMISSION (MZZ) 7B1-41

Countershaft

Parts

Disassembly

1. Use a pair of snap ring pliers to remove the snap

ring holding the bearings in place.

2. Use a bearing separator or the like to remove the

bearing from the front of the countershaft.

Caution:
Replace the bearing with inner race and outer race to
new one.

3. Use a bearing remover and a press to remove the

collar and the thrust washer.

4. Use a bearing separator or the like to remove the

bearing from the rear of the countershaft.

Caution:
Replace the bearing with inner race and outer race to
new one.

5. Inspect the disassembled parts for wear and/or

other damage. Repair or replace damaged parts as
required.

6. Check the cross-sectional area of each gear for

significant wear and/or damage. If wear of damage
is present, the gear must be replaced.

7. Inspect each of the bearings for roughness, abnor-

mal operating noise, corrosion, internal and exter-
nal damage, and excessive play (in the direction of
the slide). Repair or replace the bearings as re-
quired.

Reassembly

1. Use the installer (5-8840-2244-0) and a press to

force the rear countershaft bearing into place.

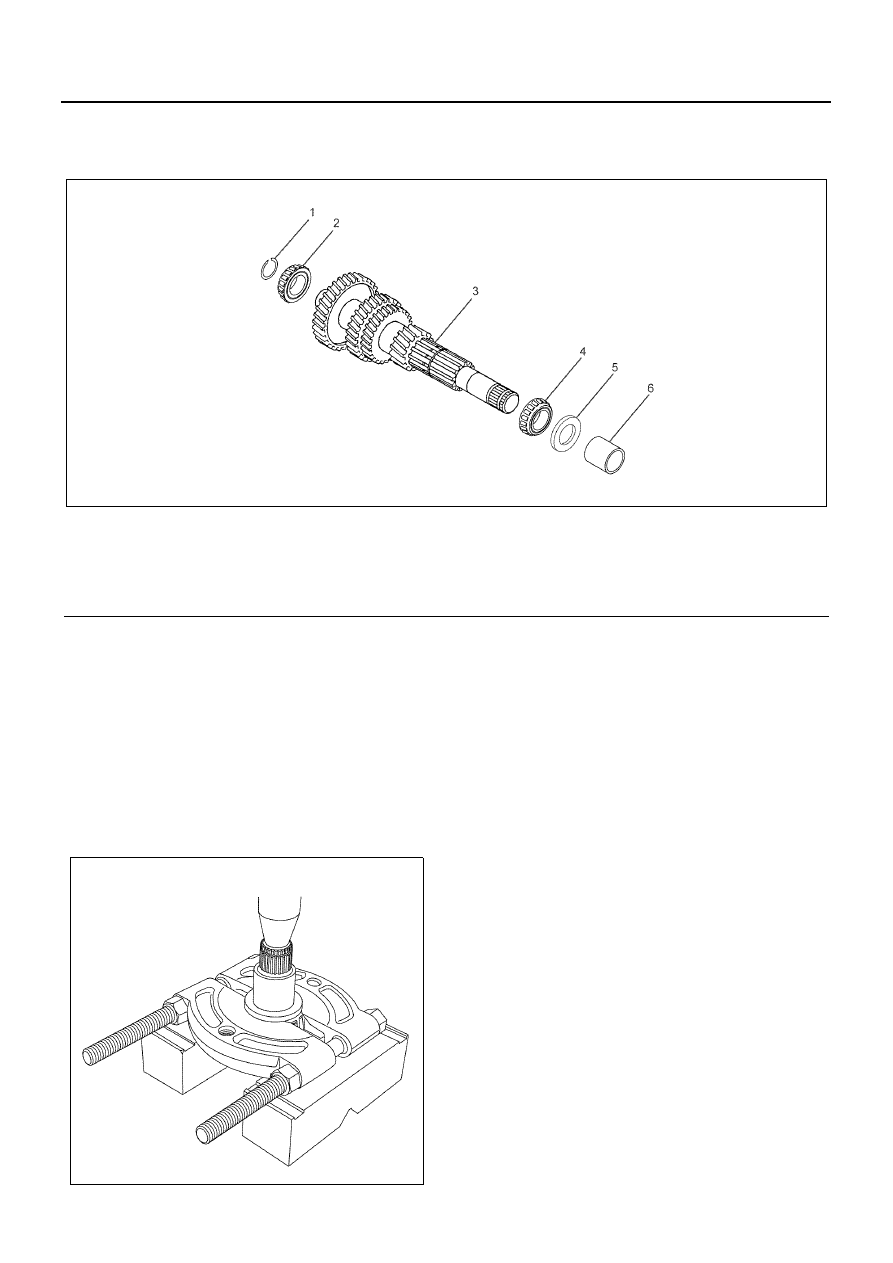

Legend

1. Snap ring

4. Bearing (Back of countershaft)

2. Bearing (Front of countershaft)

5. Thrust washer

3. Countershaft assembly

6. Collar

N7A1257E

N7A1259E

7B1-42 MANUAL TRANSMISSION (MZZ)

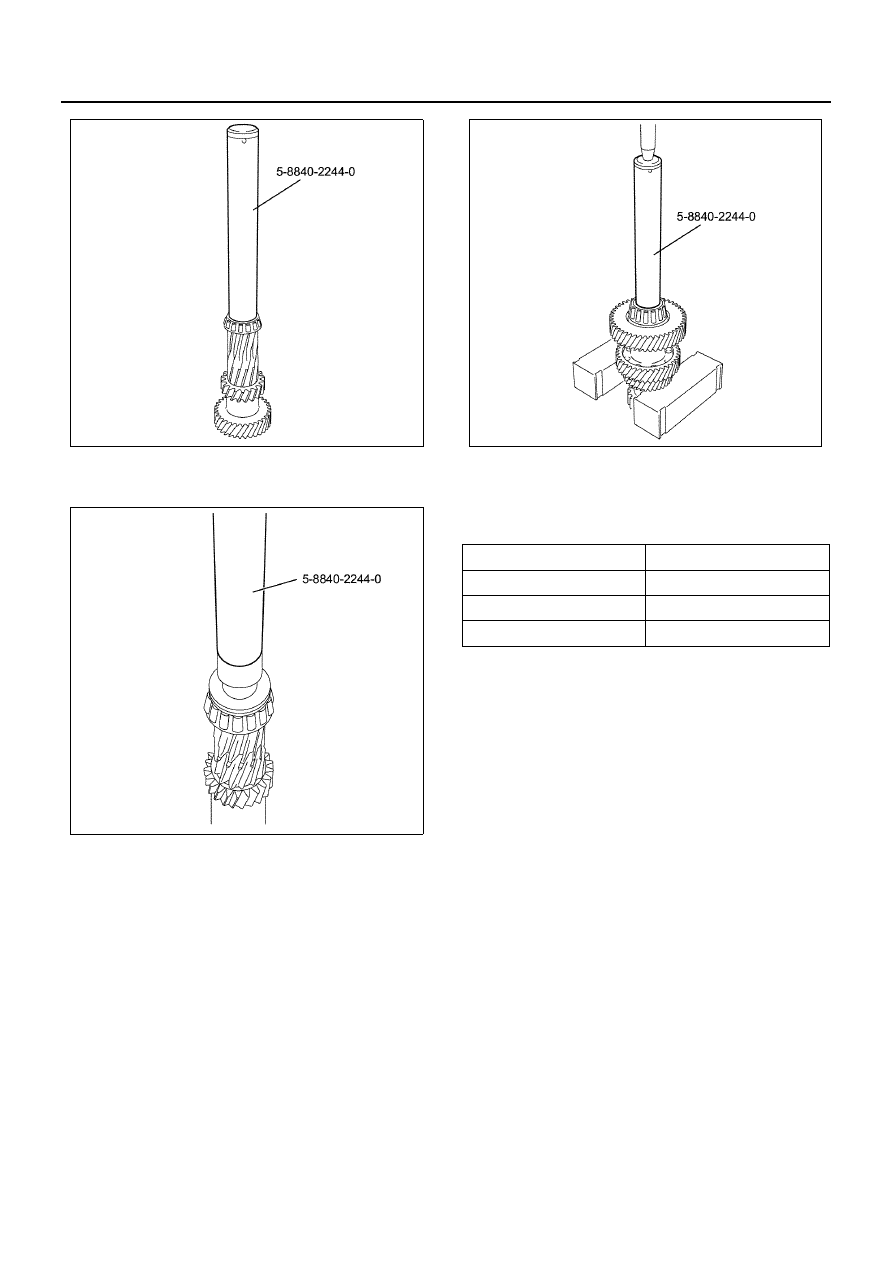

2. Use the installer (5-8840-2244-0) and a press to

force the collar and thrust washer into place.

3. Use the installer (5-8840-2244-0) and a press to

force the bearing on to the front of the countershaft.

4. Use a pair of snap ring pliers to install the snap ring

securing the front countershaft bearing.

• From the mountable snap rings, select the thickest

one of the three types.

N7A1255E

N7A1262E

Shim thickness mm (in)

Discernment color

1.9 (0.075)

Colorless

2.1 (0.083)

Yellow

2.3 (0.091)

Pink

N7A1256E

MANUAL TRANSMISSION (MZZ) 7B1-43

Control Box

Parts

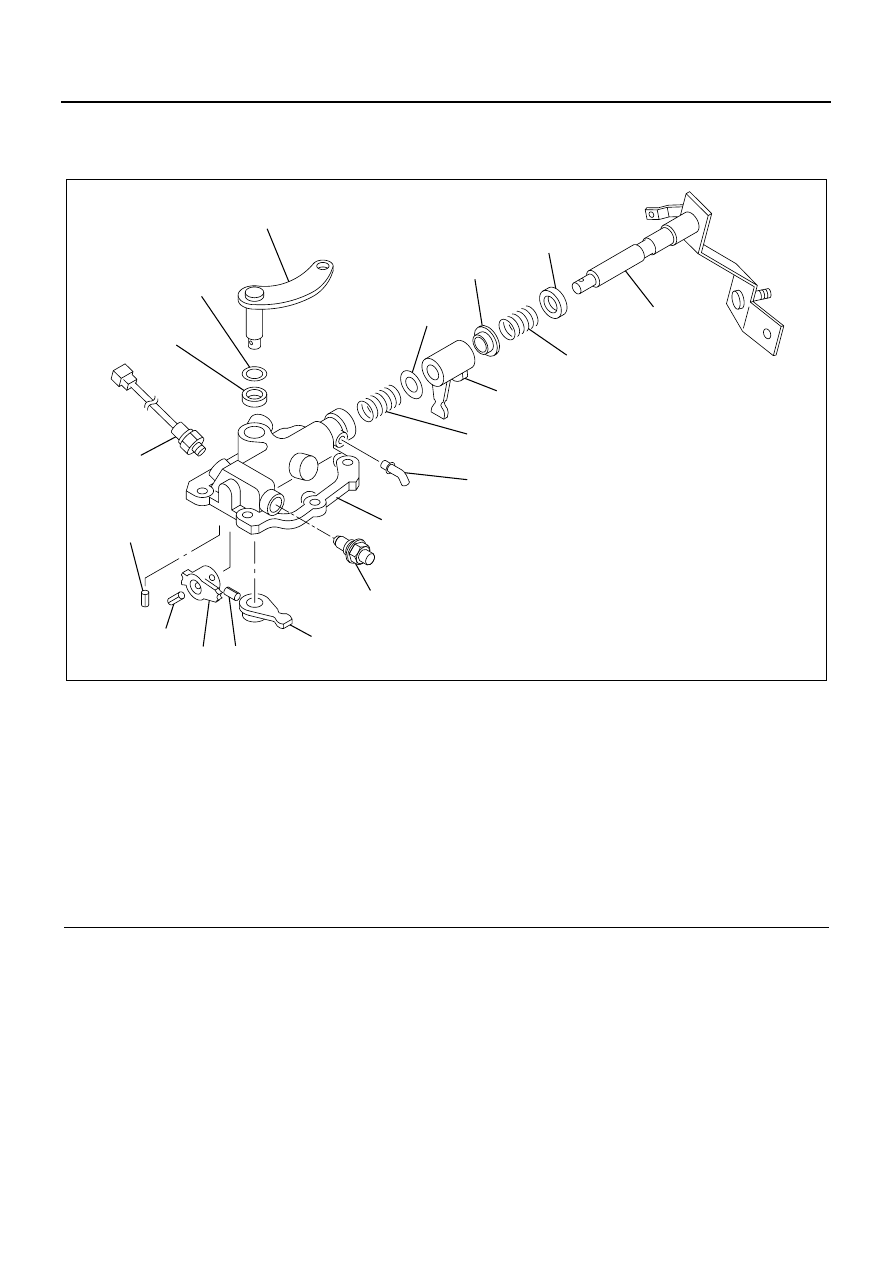

Legend

1. Shift lever shaft

11. Selector internal lever

2. Shift lever shaft oil seal

12. Spring pin (Selector internal lever)

3. Spring

13. Stopper ring

4. Washer

14. Spring pin (Stopper ring)

5. Shift internal lever

15. Spring pin (Shift lever shaft)

6. Spring seat

16. Neutral switch

7. Spring

17. Selector lever shaft oil seal

8. Pipe

18. Washer

9. Control box

19. Selector external lever

10. Detent

1

2

3

4

5

6

7

8

9

10

11

13

12

14

15

16

17

18

19

N7A0406E
