Engine Mechanical (4HK1-TC)   6A-133

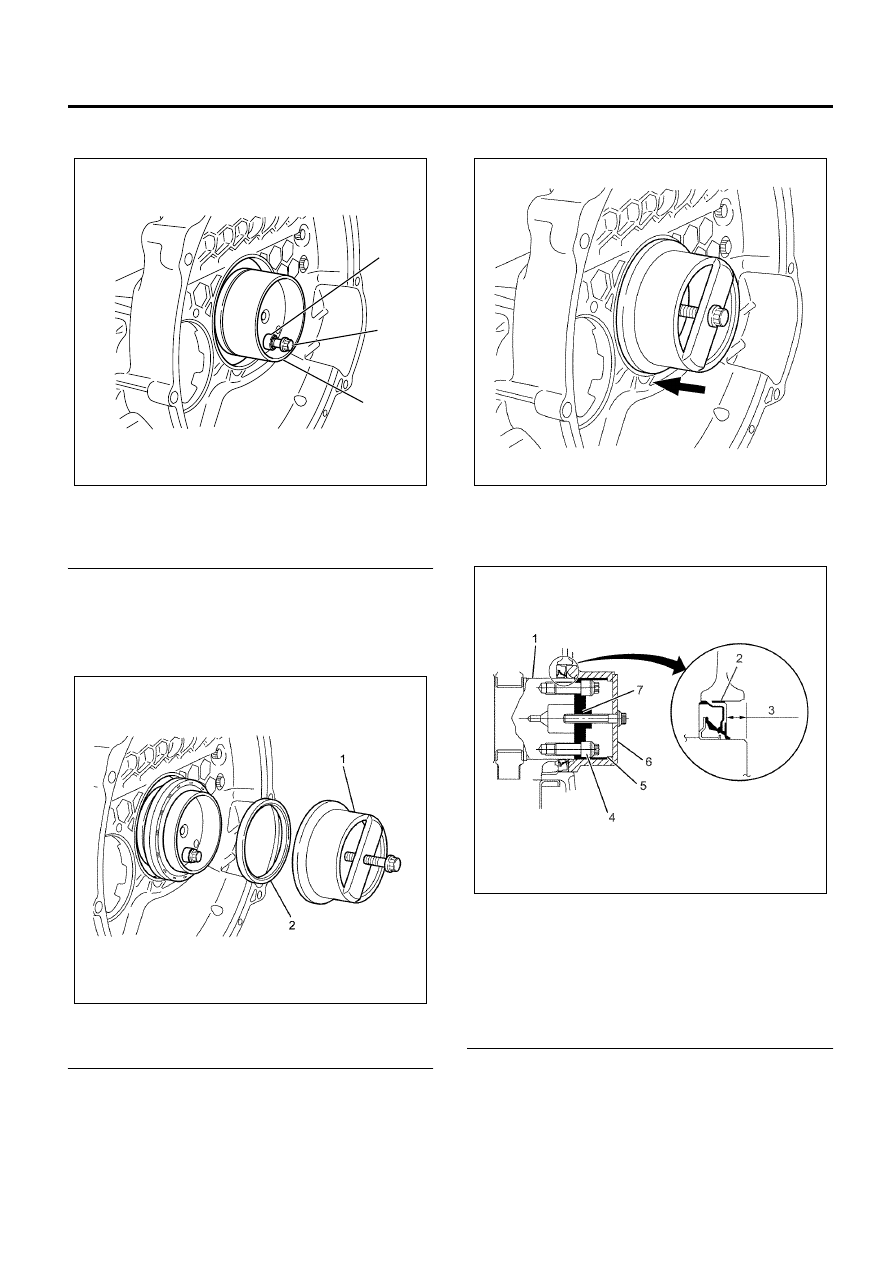

• Put a collar on the fixing bolt and mount the

adapter onto the crankshaft.

Legend

1. Collar
2. Fixing Bolt
3. Adapter



• Apply engine oil to the lip of the oil seal and

place it in the rear side adapter.

• Put the rear side adapter ring in the sleeve and

put the sleeve on the adapter and fix with the
center bolt.

Legend

1. Sleeve
2. Adapter Ring



• Tightening the center bolt until the sleeve

touches the adapter to press fit the oil seal.

• After you have pressed in the rear oil seal,

confirm the measurement shown (depth from
the end surface of the crankshaft to the oil
seal).

Legend

1. Rear Part of The Crankshaft
2. Oil Seal
3. 7.8

± 0.3 mm (0.31 ± 0.012 in)

4. Collar
5. Adapter Ring
6. Sleeve
7. Adapter



3. Install the flywheel.

Refer to “Flywheel”.

1

2

3

N6A6252E

N6A6256E

N6A6253E

N6A6257E

6A-134   Engine Mechanical (4HK1-TC)

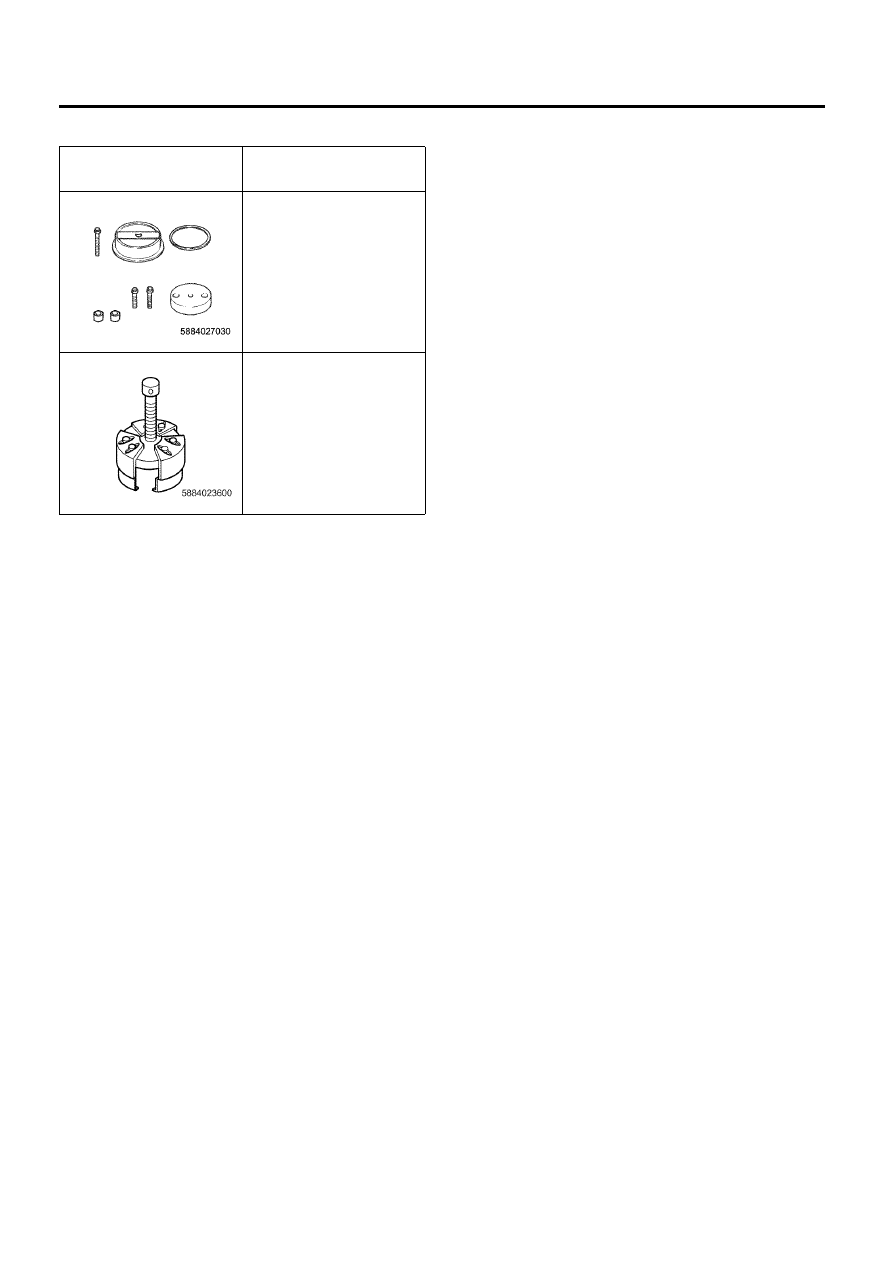

Special Tool

Illustration

Tool Number /

Description / Remarks

5-8840-2703-0 (J-43282)

Oil Seal Installer Kit

8-9439-6858-0 (J-43285)

Slinger Puller

Engine Mechanical (4HK1-TC)   6A-135

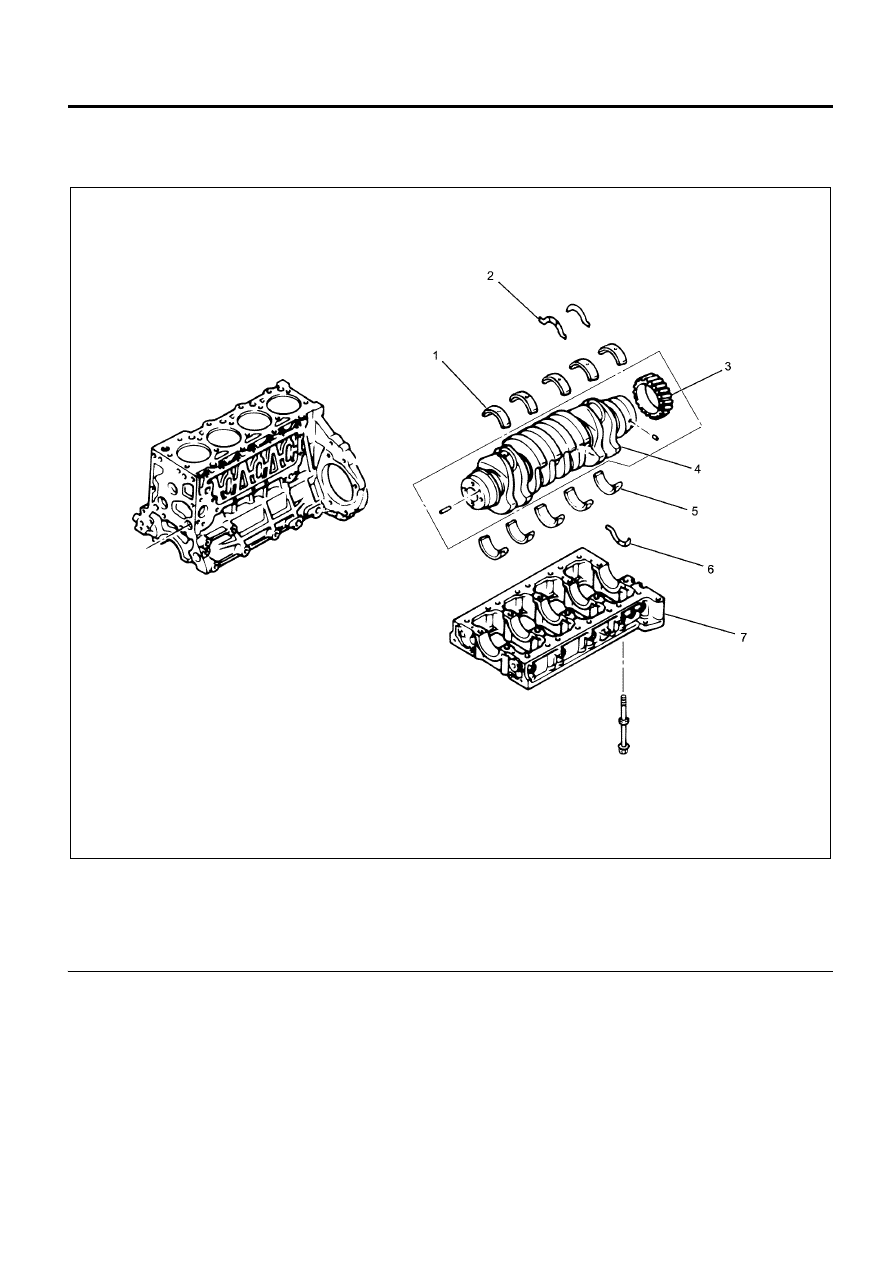

Crankshaft

Component

Legend

1. Upper Bearing
2. Upper Thrust Bearing
3. Gear
4. Crankshaft

5. Lower Bearing
6. Lower Thrust Bearing
7. Crankcase



Removal

1. Demount the engine assembly.

Refer to “Engine Assembly”.

2. Remove the cylinder head cover.

Refer to “Cylinder Head Cover”.

3. Remove the rocker arm shaft.

Refer to “Rocker Arm Shaft Assembly”.

4. Remove the camshaft.

Refer to “Camshaft Assembly”.

5. Remove the cylinder head.

Refer to “Cylinder Head”.

6. Remove the fuel supply pump.

Refer to “Fuel Supply Pump” in Section 6C.

7. Remove the crankshaft front oil seal.

Refer to “Crankshaft Front Oil Seal”.

8. Remove the crankshaft rear oil seal.

Refer to “Crankshaft Rear Oil Seal”.

9. Remove the oil pan.

Refer to the “Oil Pan”.

N6A6258E

6A-136   Engine Mechanical (4HK1-TC)

10. Remove the water pump.

Refer to “Water Pump” in Section 6B.

11. Remove the front cover.

Refer to “Front Cover”.

12. Remove the timing gear train.

Refer to “Timing Gear Train”.

13. Remove the oil pump.

Refer to “Oil Pump”.

14. Remove pistons and connecting rods.

Refer to “Pistons and Connecting Rod”.

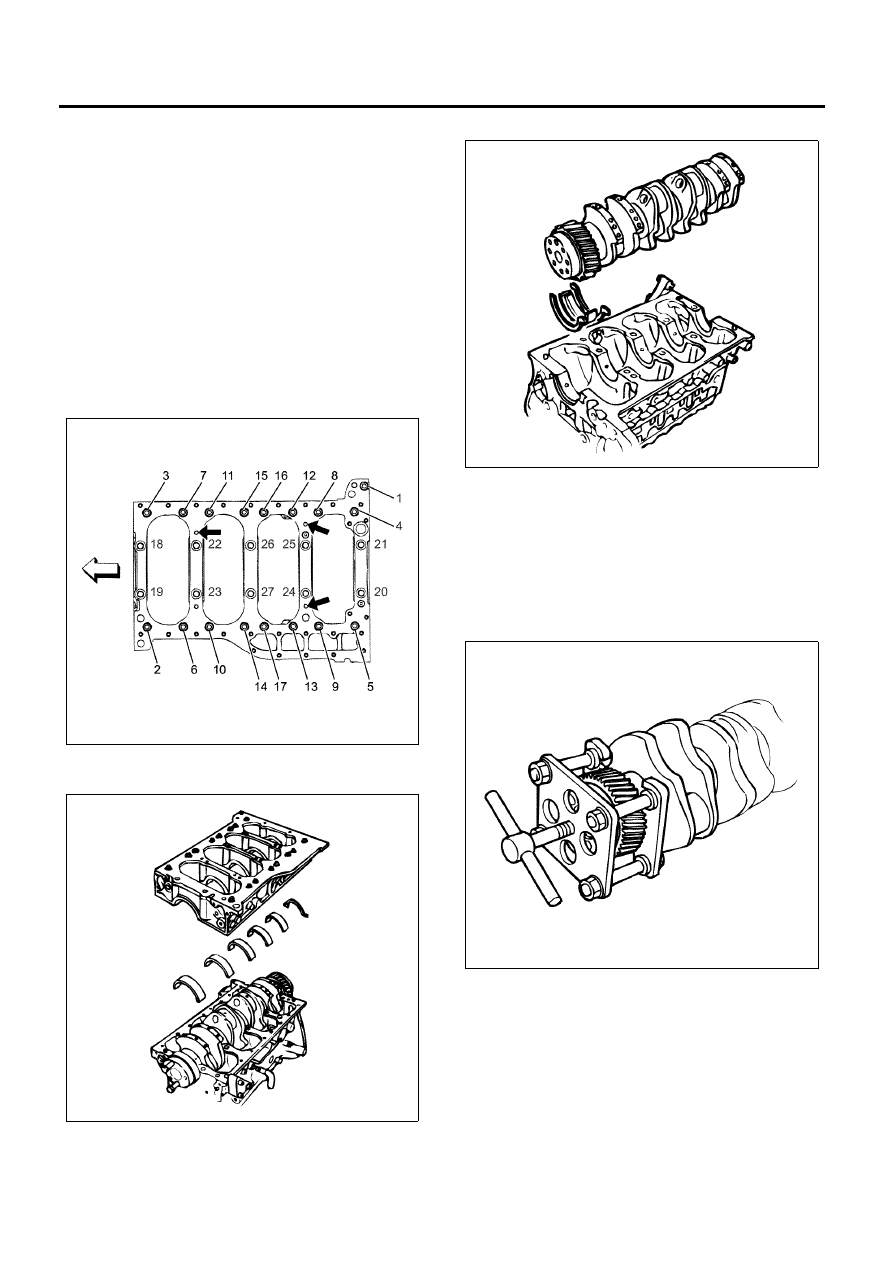

15. Remove the crankcase.

• Gradually loosen crankcase mounting bolts in

the sequence shown and remove the
crankcase using the three replacer holes
(arrowed holes in the figure).

16. Remove the lower thrust bearing.
17. Remove the lower crankshaft bearings.

18. Remove the crankshaft assembly.
19. Remove the upper thrust bearing.

20. Remove the upper crankshaft bearings.

Disassembly

1. Remove the gear.

• Remove the gear using a gear puller.

Special tool
Crankshaft gear puller: 8-9439-1097-0
(EN-47684)

Reassembly

1. Install the gear.

• Heat the gear to 170 – 250

°C (338 – 482°F)

and install it aligning the groove on the gear
with the pin on the crankshaft.

N6A6259E

N6A6260E

N6A6261E

N6A6262E
