Isuzu N-Series. Manual - part 506

Engine Mechanical (4HK1-TC)   6A-129

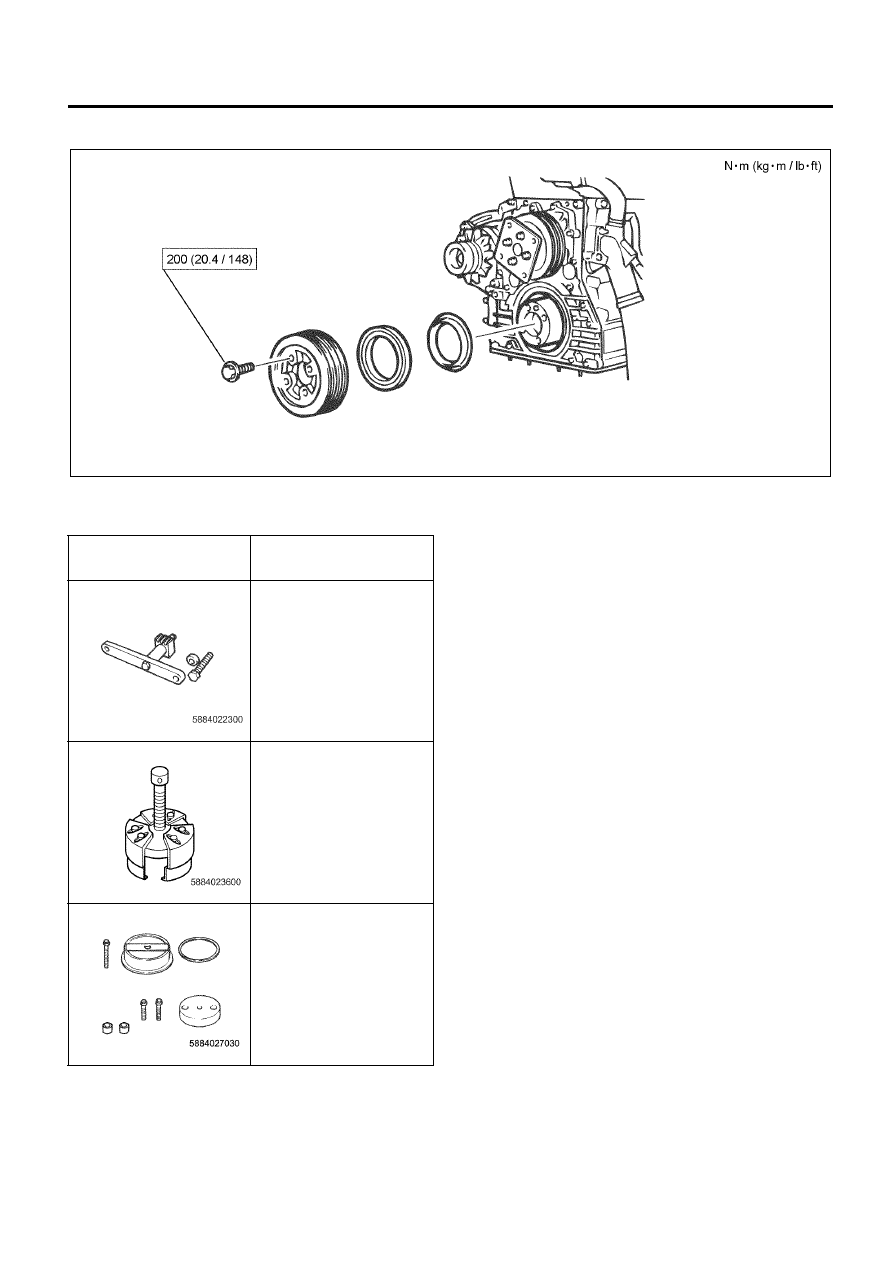

Torque Specifications

Special Tool

N6A6248E

Illustration

Tool Number /

Description / Remarks

5-8840-2230-0

(EN-47680)

Crankshaft Stopper

8-9439-6858-0 (J-43285)

Slinger Puller

5-8840-2703-0 (J-43282)

Oil Seal Installer Kit

6A-130   Engine Mechanical (4HK1-TC)

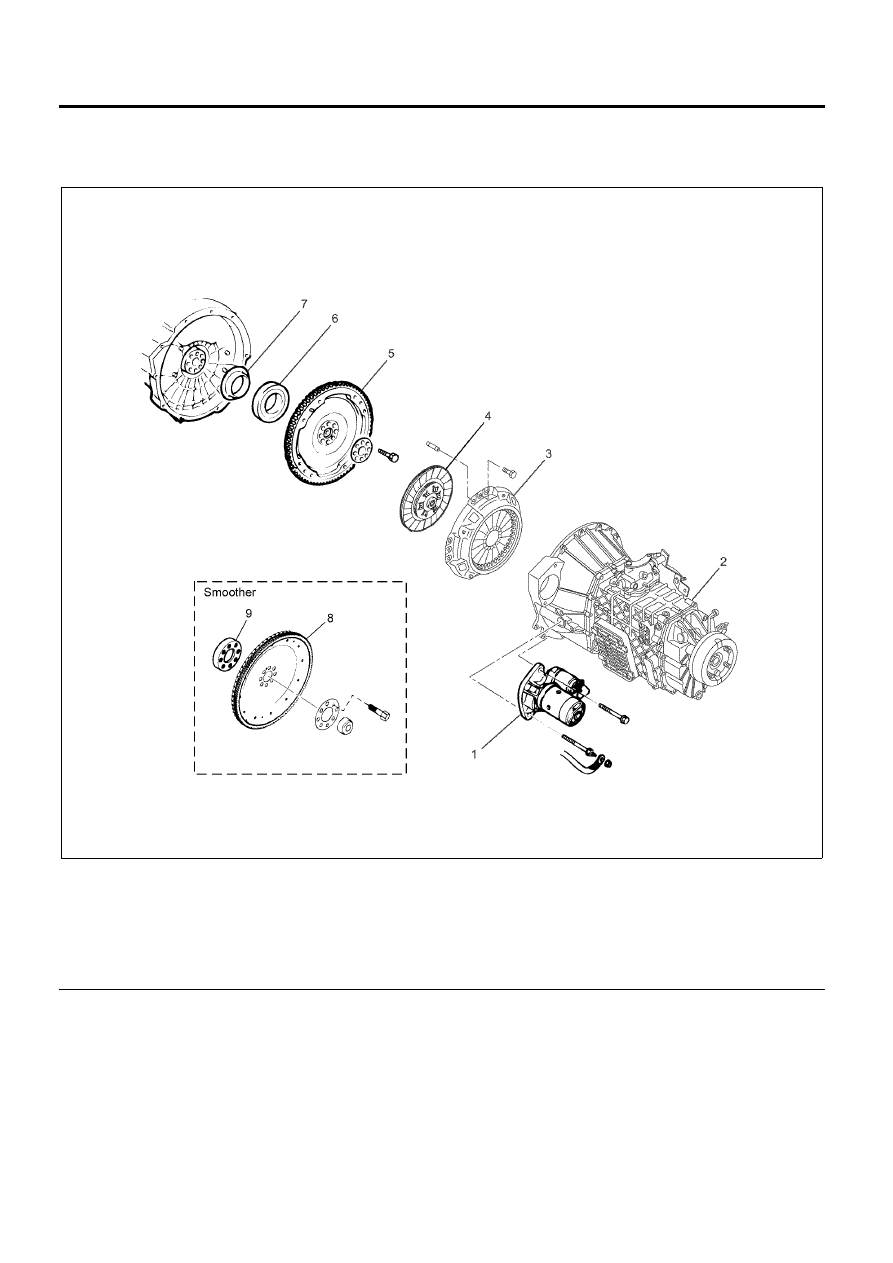

Crankshaft Rear Oil Seal

Component

Legend

1. Starter
2. Transmission Assembly
3. Clutch Pressure Plate Assembly (MT)
4. Clutch Plate Assembly (MT)
5. Flywheel (MT)

6. Crankshaft Rear Oil Seal
7. Crankshaft Rear Slinger
8. Flexible Plate (Smoother)
9. Crankshaft End Spacer (Smoother)

Removal

1. Remove the flywheel.

Refer to “Flywheel”.

2. Remove the crankshaft rear oil seal.

N6A6249E

Engine Mechanical (4HK1-TC)   6A-131

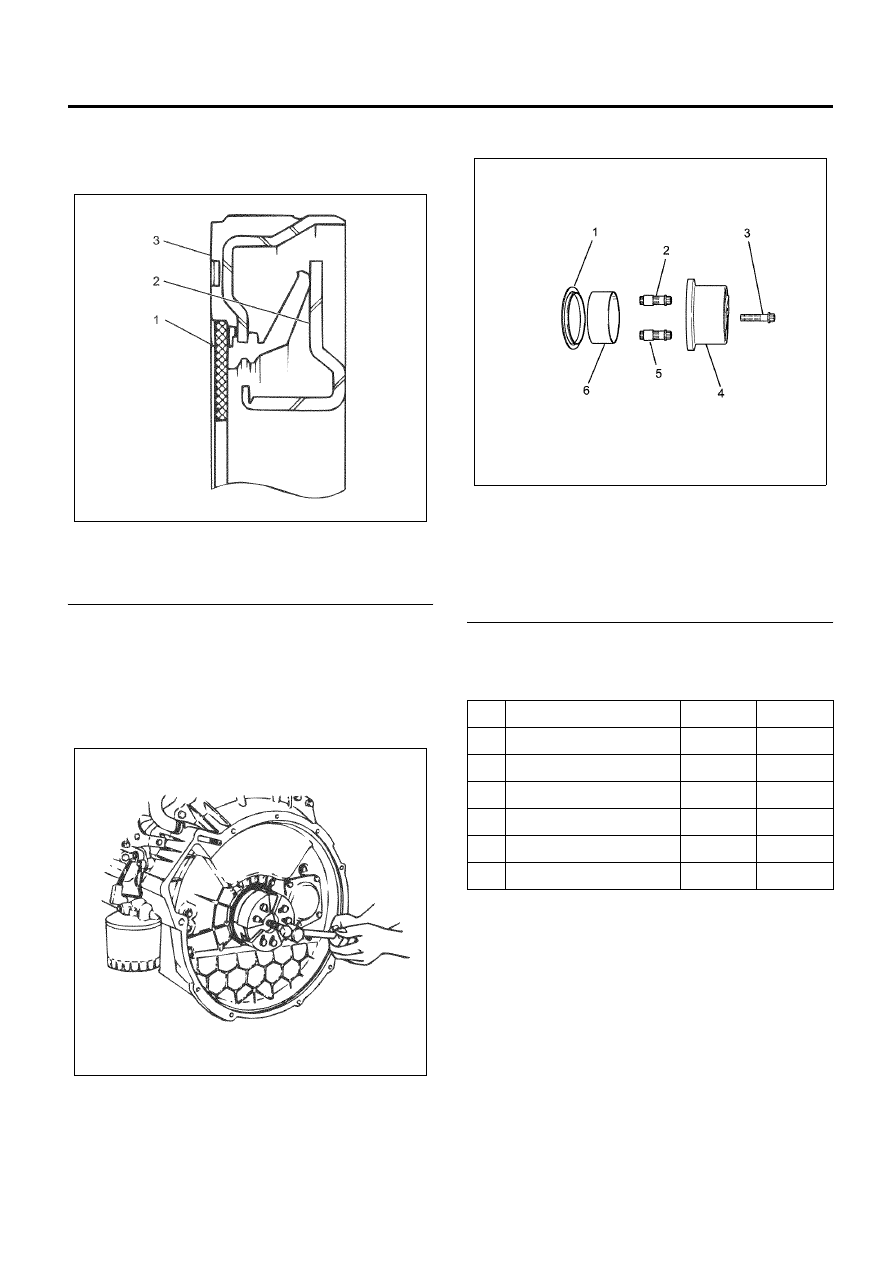

• Remove only the oil seal off with a screwdriver

or the like avoiding damage to the oil seal
contact surface on the flywheel housing and the
shaft.

Legend

1. Felt
2. Slinger
3. Oil Seal



3. Remove the crankshaft slinger.

• Pull out the slinger using a slinger puller.

(Fixing the circumference of the puller with a
clip band will make the procedure easier.)

Special tool
Slinger puller: 8-9439-6858-0 (J-43285)

Installation

1. Install the crankshaft rear slinger.

• Press fit the rear sling using the oil seal installer

kit.

Legend

1. Rear Slinger
2. Fixing Bolt
3. Center Bolt
4. Sleeve (Rear)
5. Collar (Rear)
6. Adapter (Rear)



Special tool
Oil seal installer kit: 5-8840-2703-0 (J-43282)

N6A6235E

N6A6250E

No.

Part Name

Slinger

Oil seal

1

Sleeve (rear)

{

{

2

Adapter (rear)

{

{

3

Collar (rear)

{

{

4

Adapter ring (rear)

—

{

5

Center bolt

{

{

6

Fixing bolt

{

{

N6A6251E

6A-132   Engine Mechanical (4HK1-TC)

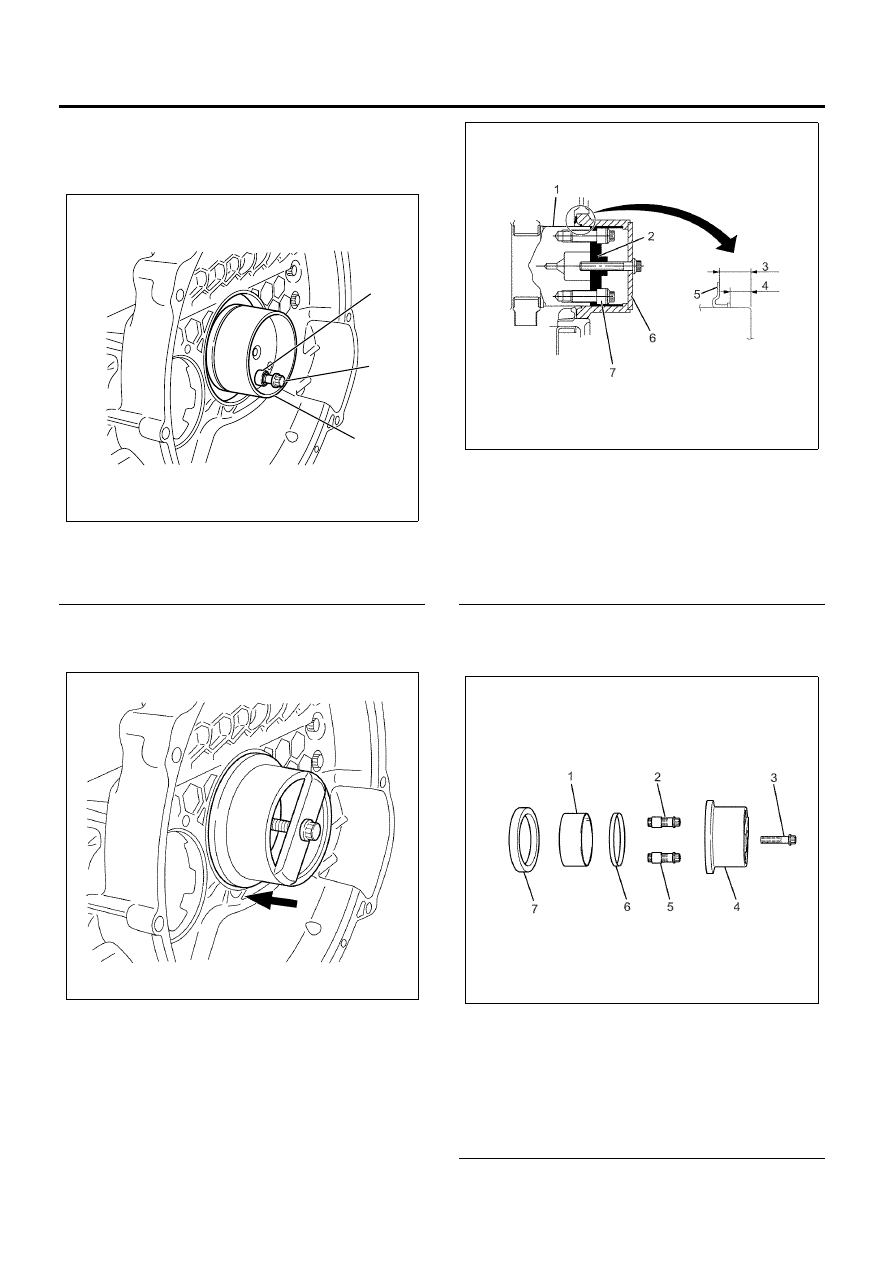

• Insert the rear slinger into the end of the rear

side adapter and mount the adapter on the
crankshaft with the fixing bolt with a collar
placed on it.

Legend

1. Collar
2. Fixing Bolt
3. Adapter



• Put a sleeve over the adapter and tighten the

center bolt until the sleeve touches the adapter
to press fit the rear slinger.

• After you have press-fitted the rear slinger,

confirm the measurement shown (depth from
the end surface of the crankshaft to the slinger)
and check for deflection of the slinger.

Caution:
Be careful not to put the slinger inside out or mistake
the front slinger for the rear one, and vice versa. Rear
side slinger has four right-hand threads on it while front
one has four left-hand threads. Slinger and oil seal
should always be replaced in pairs.

Legend

1. Rear Part of The Crankshaft
2. Adapter
3. 17.3

± 0.3 mm (0.681 ± 0.012 in)

4. 10.8

± 0.1 mm (0.425 ± 0.004 in)

5. Slinger
6. Sleeve
7. Collar



2. Install the crankshaft rear oil seal.

• Press-fit the rear oil seal using an oil seal

installer kit.

Legend

1. Adapter (Rear)
2. Fixing Bolt
3. Center Bolt
4. Sleeve (Rear)
5. Collar (Rear)
6. Adapter Ring (Rear)
7. Oil Seal



1

2

3

N6A6252E

N6A6253E

N6A6254E

N6A6255E
