Engine Mechanical (4HK1-TC)   6A-121

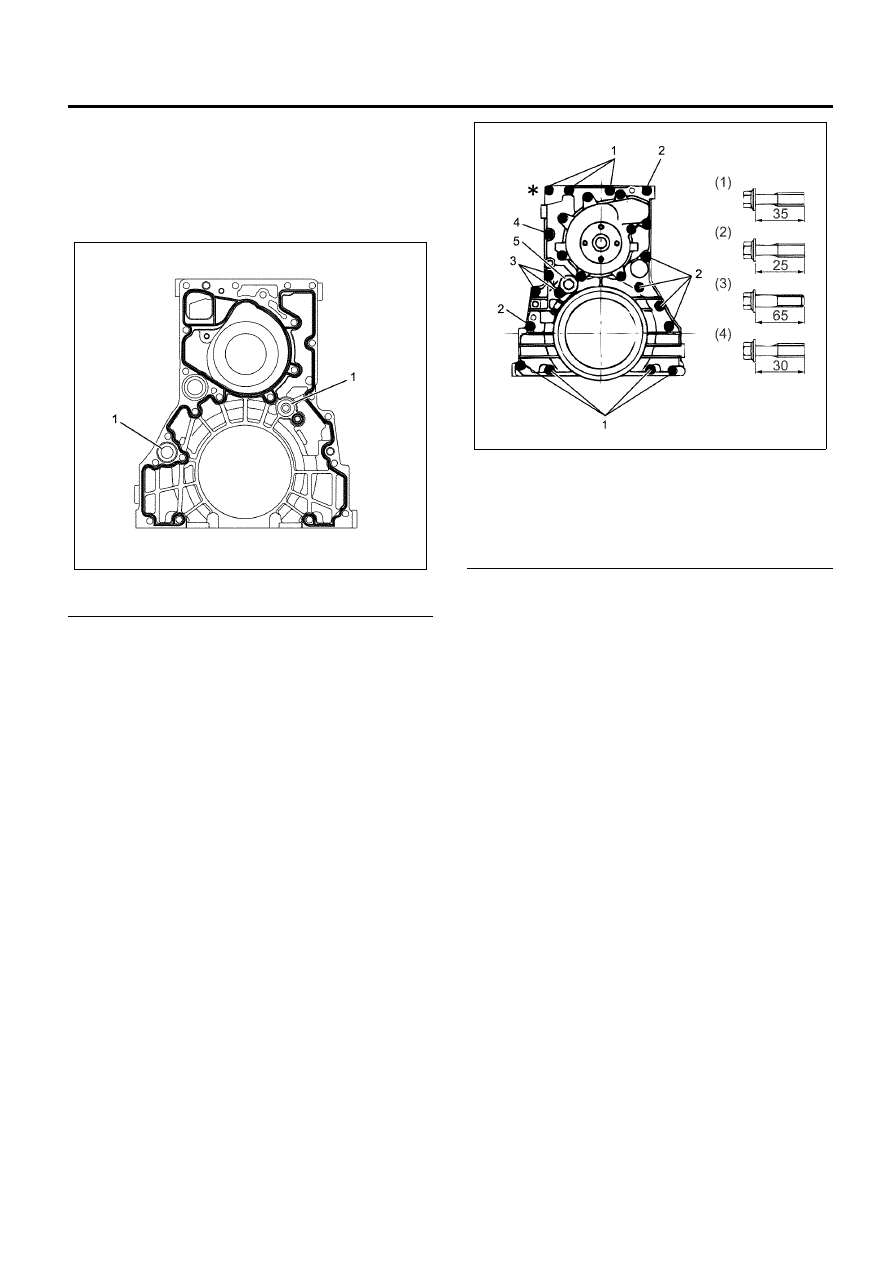

• Install within seven minutes after applying liquid

gasket.

Caution:
Apply liquid gasket so that it does not adhere to the O-
ring.

Legend

1. O-ring



• Install the front cover to match with the dowel

pins of the cylinder block.

Caution:
Along with the front cover, install the water pump
assembly (before liquid gasket becomes dry)

Tighten:
Front cover bolt to 24 N

⋅m (2.4 kg⋅m/18 lb⋅ft)

• Tighten bolts with (*) mark together with the

adjust plate of the generator.

• Tighten the oil relief valve (5) with the

designated torque.

Tighten:
Oil relief valve to 39 N

⋅m (4.0 kg⋅m/29 lb⋅ft)

Legend

1. BOLT : L = 35 mm (1.38 in)
2. BOLT : L = 25 mm (0.98 in)
3. BOLT : L = 65 mm (2.56 in)
4. BOLT : L = 30 mm (1.18 in)
5. Oil Relief Valve



3. Install the water pump.

Refer to “Water Pump” in Section 6B.

4. Install the oil pan.

Refer to the “Oil Pan”.

5. Install the front oil seal.

Refer to the “Crankshaft Front Oil Seal”.

N6A6229E

N6A6230E

6A-122   Engine Mechanical (4HK1-TC)

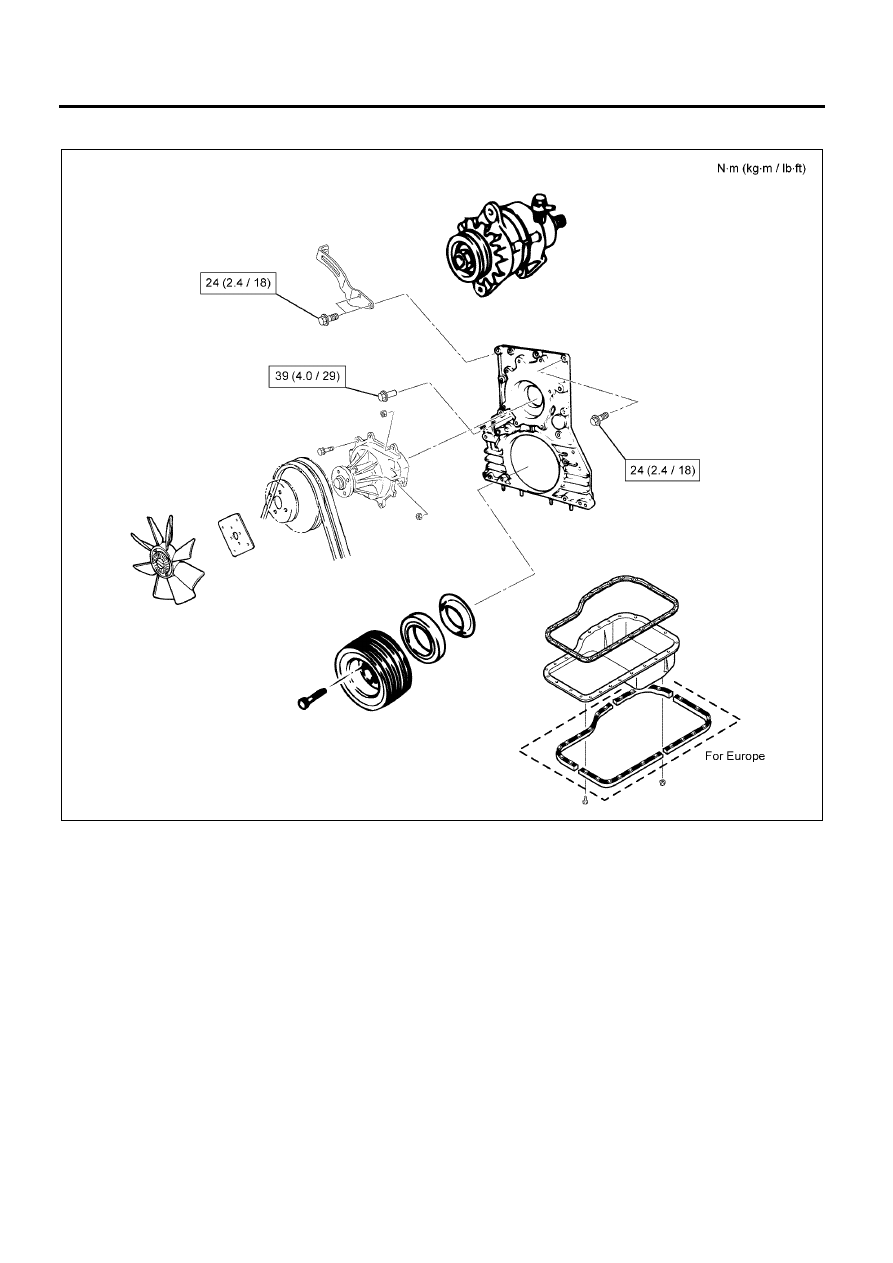

Torque Specifications

N6A6231E

Engine Mechanical (4HK1-TC)   6A-123

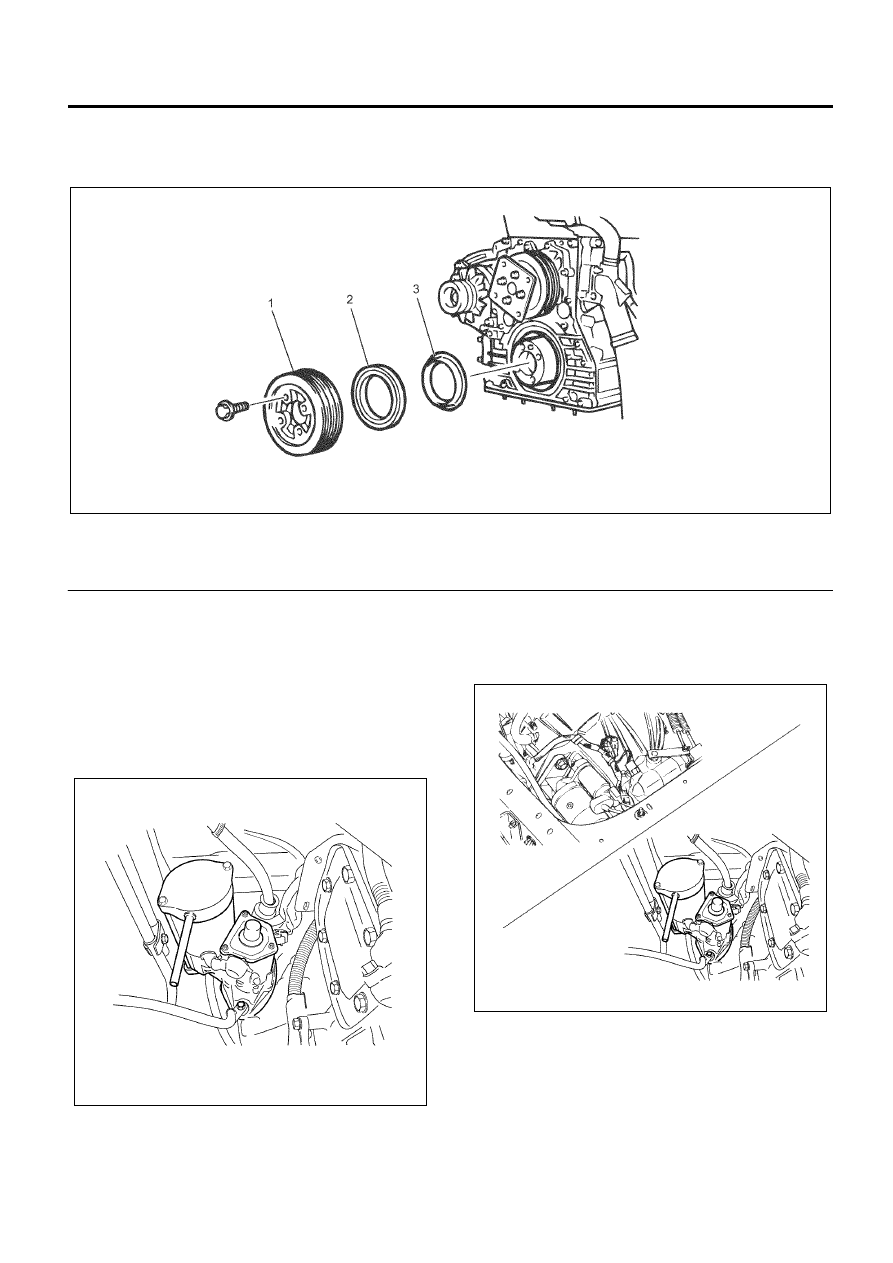

Crankshaft Front Oil Seal

Component

Legend

1. Crankshaft Pulley
2. Crankshaft Front Oil Seal

3. Crankshaft Front Slinger



Removal

1. Drain coolant.
2. Remove the starter.

• Disconnect the starter ground cable.
• Disconnect the front frame harness connector

at a position near the transmission control box
and unlatch fixing clips from the harness.

• Remove two mounting bolts.

• Fix the detached starter with a wire or the like at

a position where it will not be a hindrance to
removing the transmission.

3. Disconnect the upper radiator hose on the engine

side.

4. Disconnect the coolant reserve tank hose on the

radiator side.

5. Disconnect the lower radiator hose on the engine

side.

6. Remove the radiator (with the fan guide) detaching

right and left brackets.

7. Remove the fan assembly.

N6A6232E

N6A6215E

N6A6216E

6A-124   Engine Mechanical (4HK1-TC)

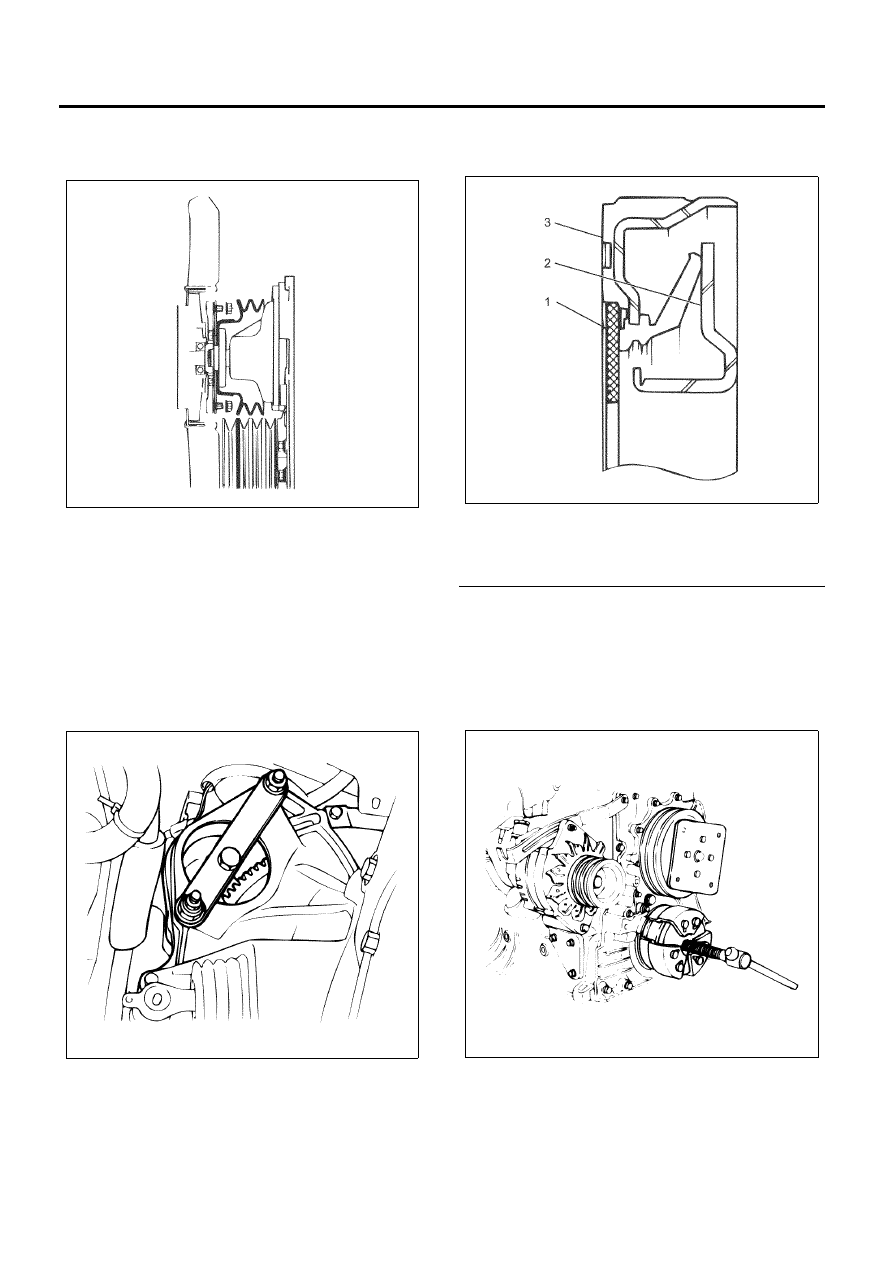

• Remove the fan assembly unscrewing four

mounting nuts.

8. Remove the fan belt.

9. Remove the crankshaft pulley.

• Loosen the pulley bolts blocking the crankshaft

from turning by placing a crankshaft stopper on
the starter mounting position on the flywheel
housing.

Caution:
Make sure that the stopper is properly fitted and
engaged with the ring gear.

Special tool
Crankshaft stopper: 5-8840-2230-0 (EN-47680)

10. Remove the crankshaft front oil seal.

• Remove only the oil seal off with a screwdriver

or the like avoiding damage to the oil seal
contact surface on the front cover and the shaft.

Legend

1. Felt
2. Slinger
3. Oil Seal



11. Remove the crankshaft front slinger.

• Pull out the slinger using a slinger puller.

(Fixing the circumference of the puller with a
clip band will make the procedure easier.)

Special tool
Slinger puller: 8-9439-6858-0 (J-43285)

N6A6233E

N6A6234E

N6A6235E

N6A6236E
