6E-156 EMISSION AND ELECTRICAL DIAGNOSIS

Location of Sensor and Switch

Legend

1. Diagnosis connector (Left-hand drive)

3. Diagnosis connector (Right-hand drive)

2. ECM including atmospheric

N6A1301E

EMISSION AND ELECTRICAL DIAGNOSIS 6E-157

Legend

1. EGR pipe

4. Rack sensor

2. Coolant temp sensor

5. Speed sensor

3. EGR valve

N6A1302E

6E-158 EMISSION AND ELECTRICAL DIAGNOSIS

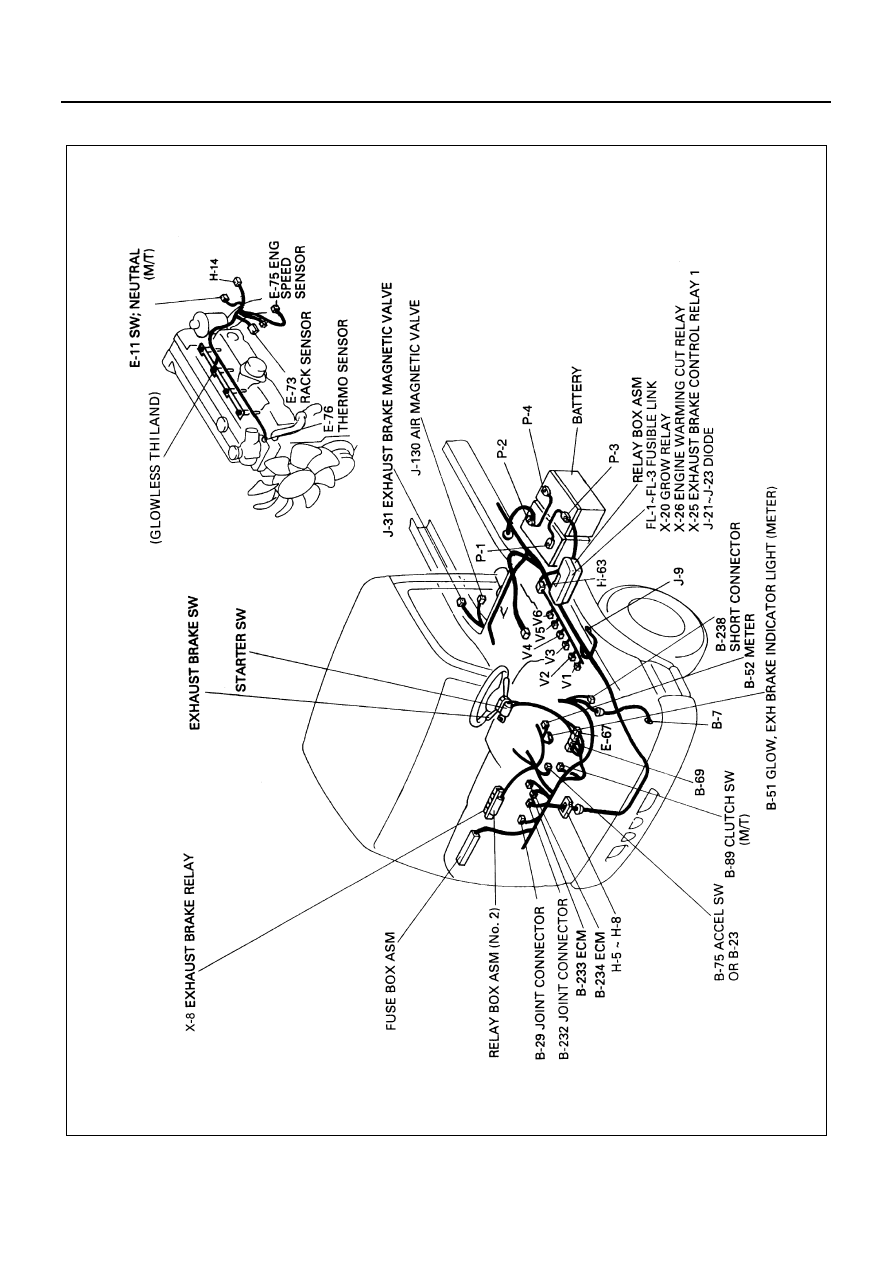

Parts Location

N6A1678E

EMISSION AND ELECTRICAL DIAGNOSIS 6E-159

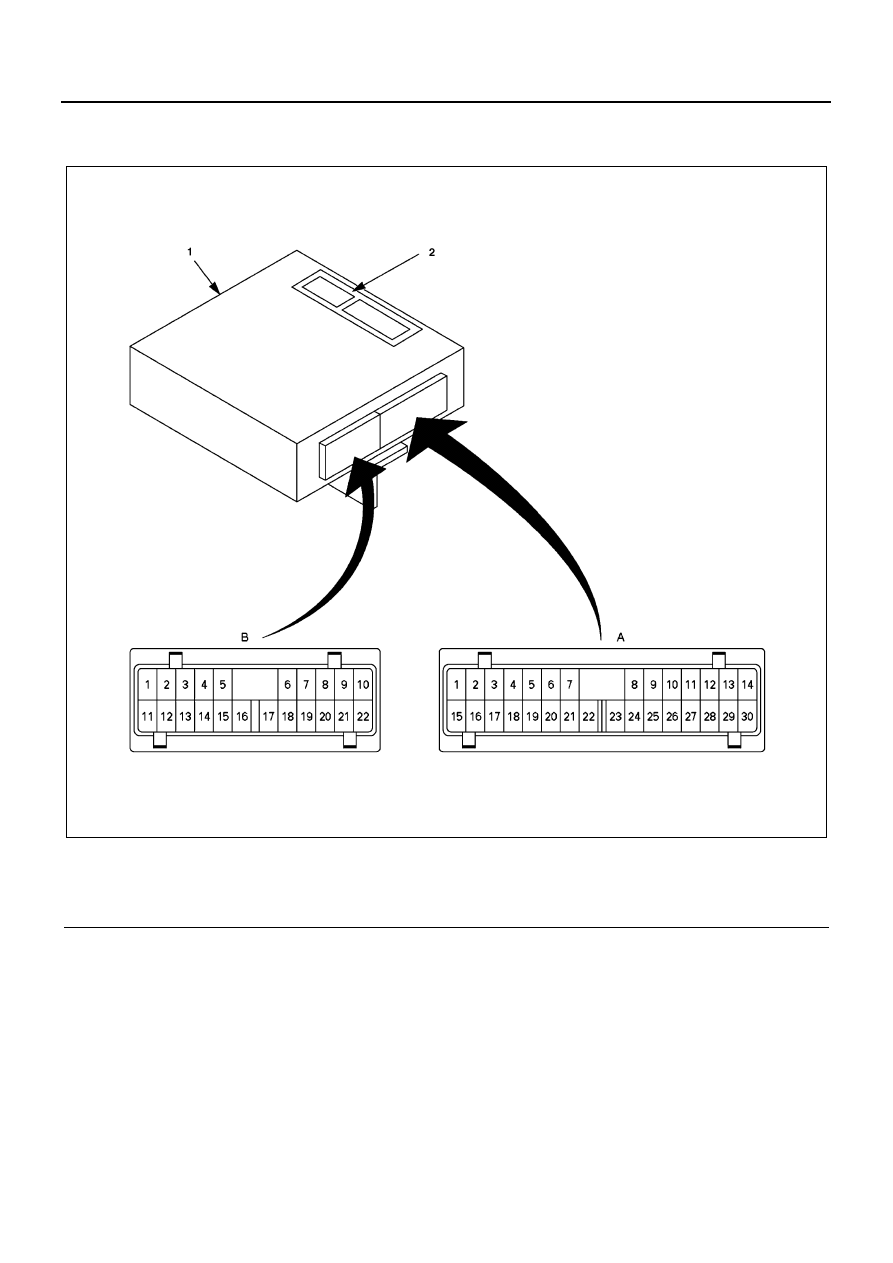

Engine Control Module (ECM)

Appearance of ECM

Legend

A. Detail of 30 pins connector

1. ECM

B. Detail of 22 pins connector

2. Name plate

N6A1304E
