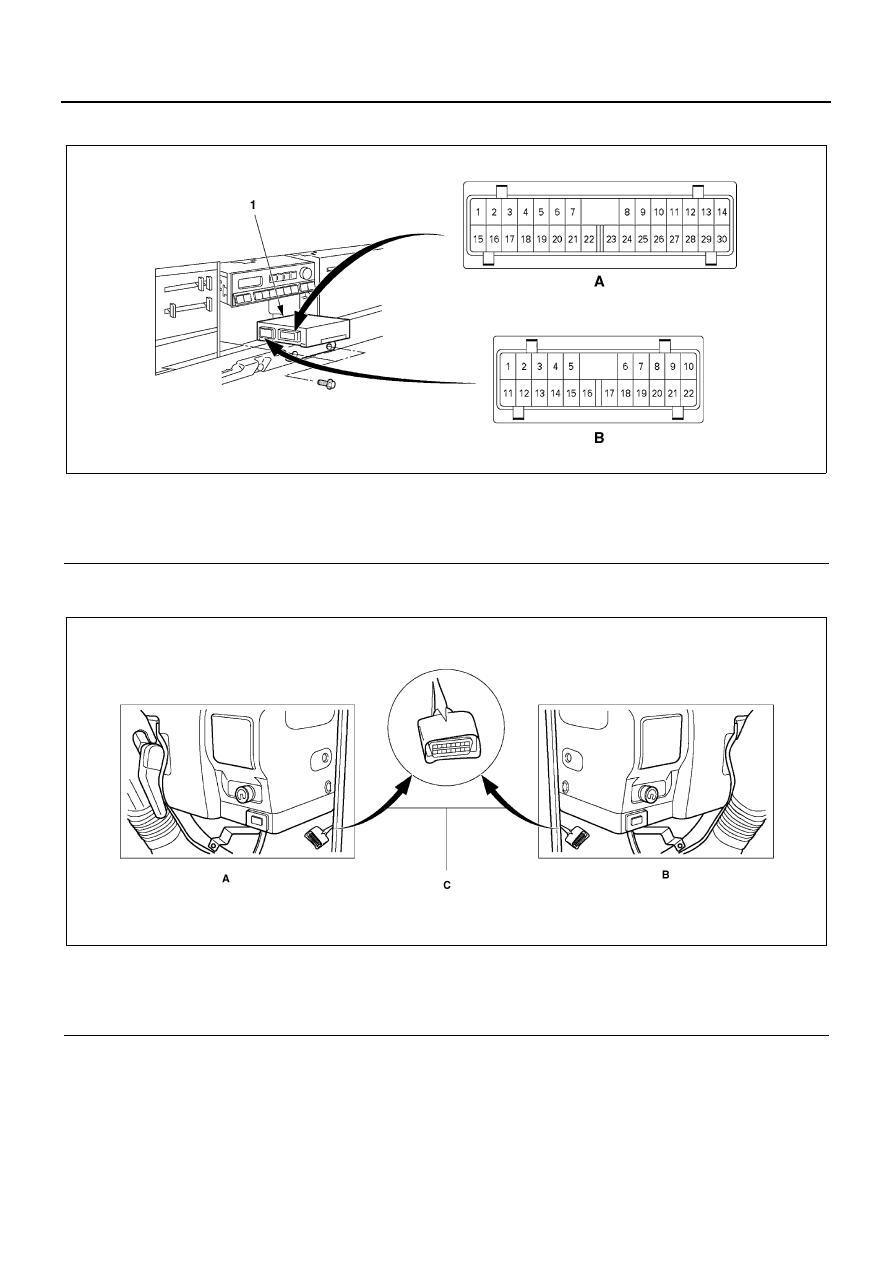

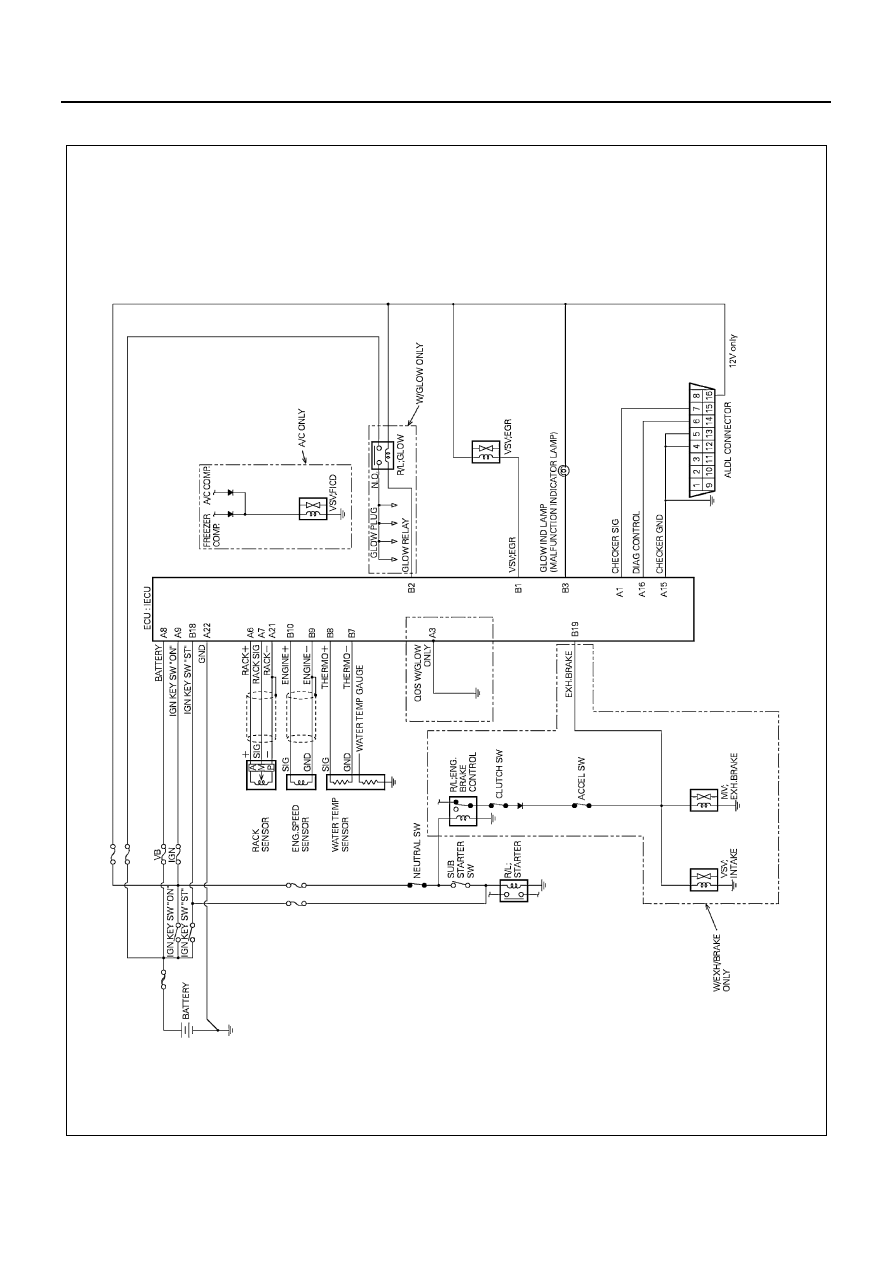

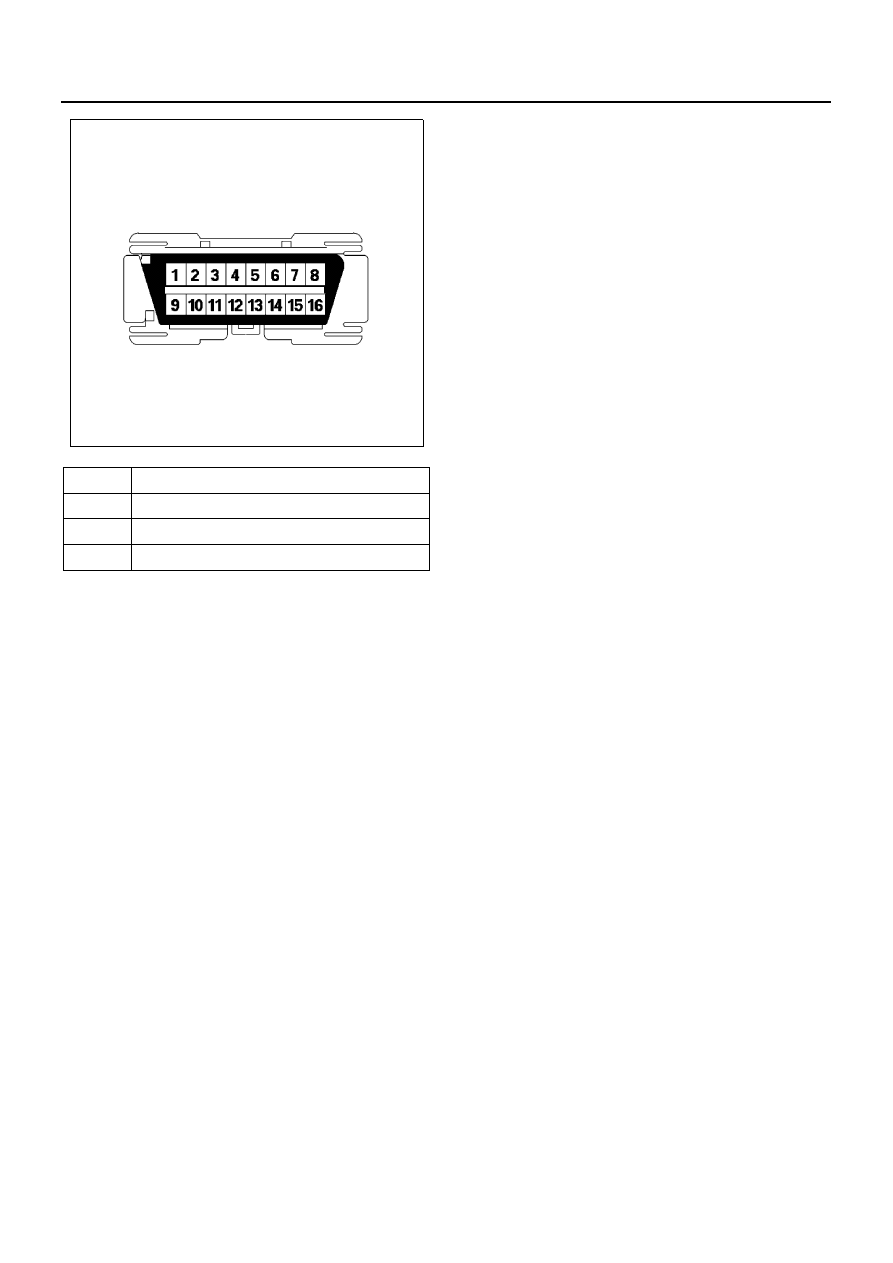

6E-160 EMISSION AND ELECTRICAL DIAGNOSIS Chart of Engine Control Module (ECM) In- Connector number Connector name A-1 CHECKER A-2 Not used A-3 QOS (W/Glow only) A-4 Not used A-5 Not used A-6 RACK+ A-7 RACK SIG A-8 BATTERY A-9 IGKBY A-10 Not used A-11 Not used A-12 Not used A-13 Not used A-14 Not used A-15 CHECKER GND A-16 DIAG A-17 Not used A-18 Not used A-19 Not used A-20 Not used A-21 RACK- A-22 GND A-23 Not used A-24 Not used A-25 Not used A-26 Not used A-27 Not used A-28 Not used A-29 Not used A-30 Not used Connector number Connector name B-1 VSV: EGR B-2 GLOW RELAY B-3 GLOW IND LAMP B-4 Not used B-5 Not used B-6 Not used B-7 THERMO - B-8 THERMO + B-9 ENGINE - B-10 ENGINE + B-11 Not used B-12 Not used B13 Not used B-14 Not used B-15 Not used B-16 Not used B-17 Not used B-18 STARTER B-19 EXH BRAKE B-20 Not used B-21 Not used B-22 Not used |
