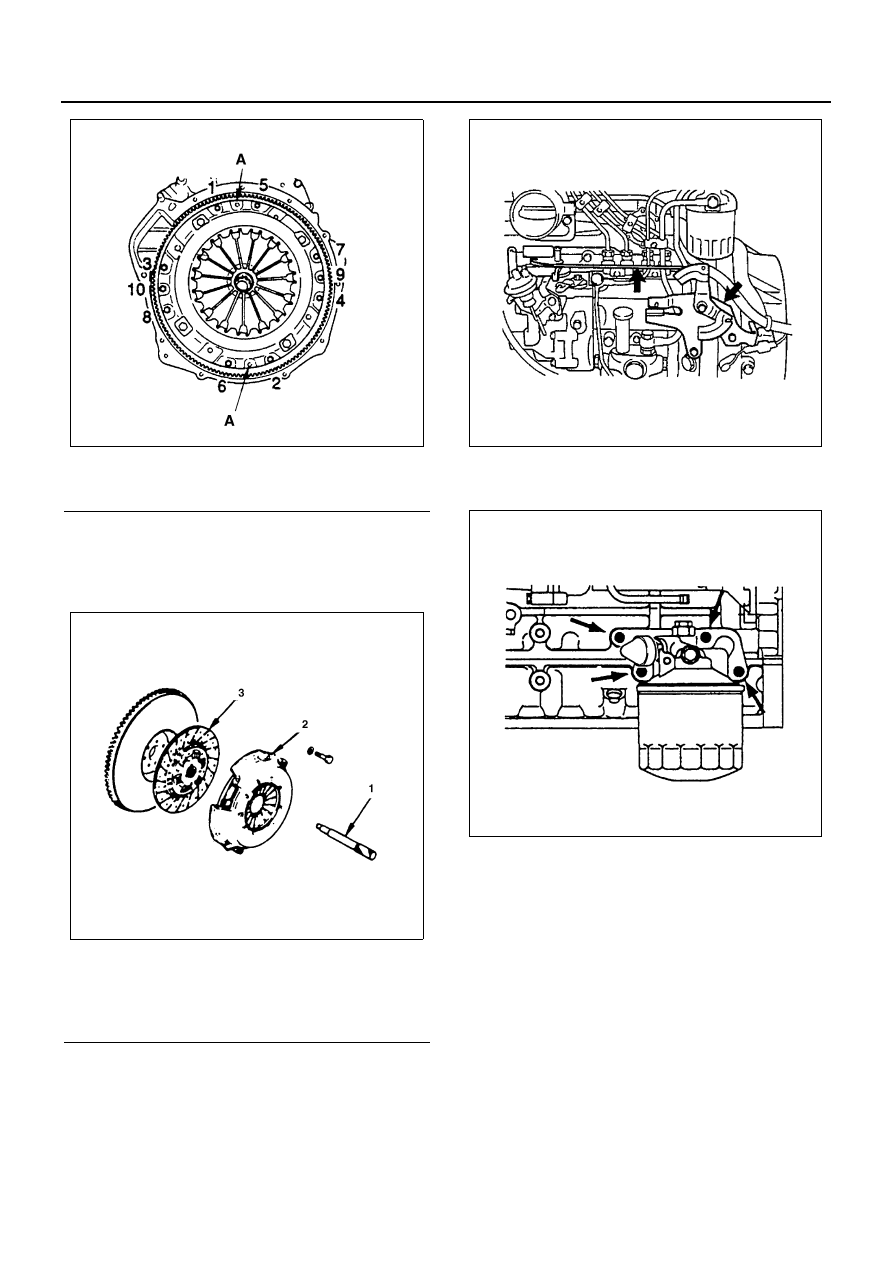

6A3-124 ENGINE (4HF1 / 4HF1-2 / 4HE1-TC / 4HG1 / 4HG1-T)

3) Remove the pressure plate assembly.

14. Driven Plate

Remove the driven plate with the clutch pilot align-
er.

15. Engine Control Wire
16. Engine Control Lever Assembly

17. Oil Pipe
18. Oil Filter Assembly

19. Tachometer Sensor
20. Fuel Pipe Bracket
21. Vacuum Pump Oil Pipe
22. Vacuum Pump Rubber Hose

Legend

A. Knock pin

Legend

1. Clutch pilot aligner
2. Clutch pressure plate assembly
3. Driven plate

N6A0352E

N6A0351E

N6A0425E

N6A0285E

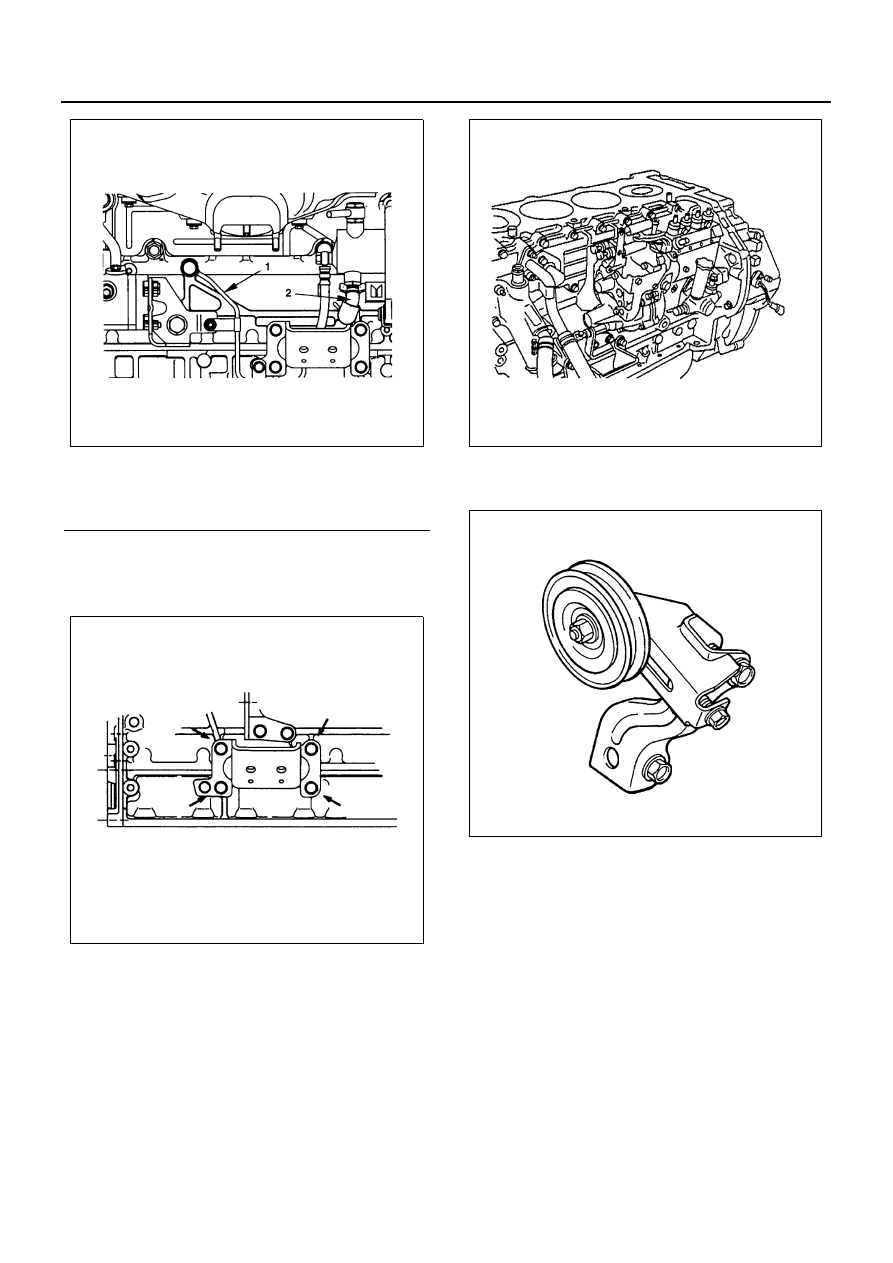

ENGINE (4HF1 / 4HF1-2 / 4HE1-TC / 4HG1 / 4HG1-T) 6A3-125

23. Fan Belt
24. Generator
25. Engine Foot

26. Injection Pump Assembly

1) Remove the injection pump bracket bolts and

the injection pump rear bracket bolts.

2) Then remove the injection pump assembly.

27. Injection Pump Rubber Spacer
28. Idle Pulley Bracket (If equipped with A/C)

29. Heater Pipe

Legend

1. Vacuum pump oil pipe
2. Vacuum pump rubber hose

N6A0630E

N6A0631E

N6A0426E

N6A0289E

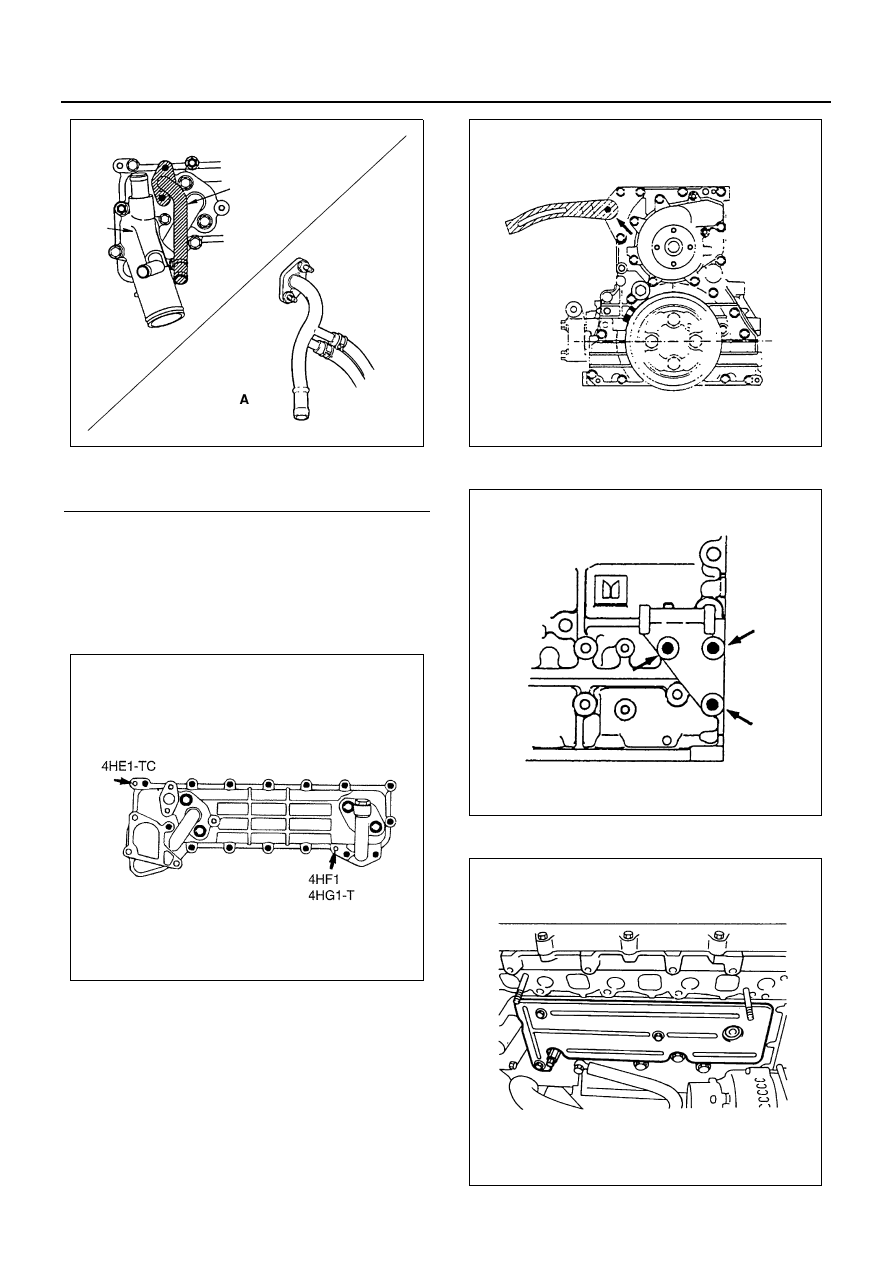

6A3-126 ENGINE (4HF1 / 4HF1-2 / 4HE1-TC / 4HG1 / 4HG1-T)

30. Water Suction Pipe
31. Oil Cooler Assembly

1) Remove the oil cooler bolts.
2) Install a oil cooler fixing bolt to the oil cooler re-

placer hole as shown in the illustration, and
tighten the bolt alternately a little at a time.

32. Fan Belt Adjust Plate

33. Generator Bracket

34. Cover

Legend

A. 4HF1-2

N6A0290E

N6A0532E

N6A0292E

N6A0293E

N6A0294E

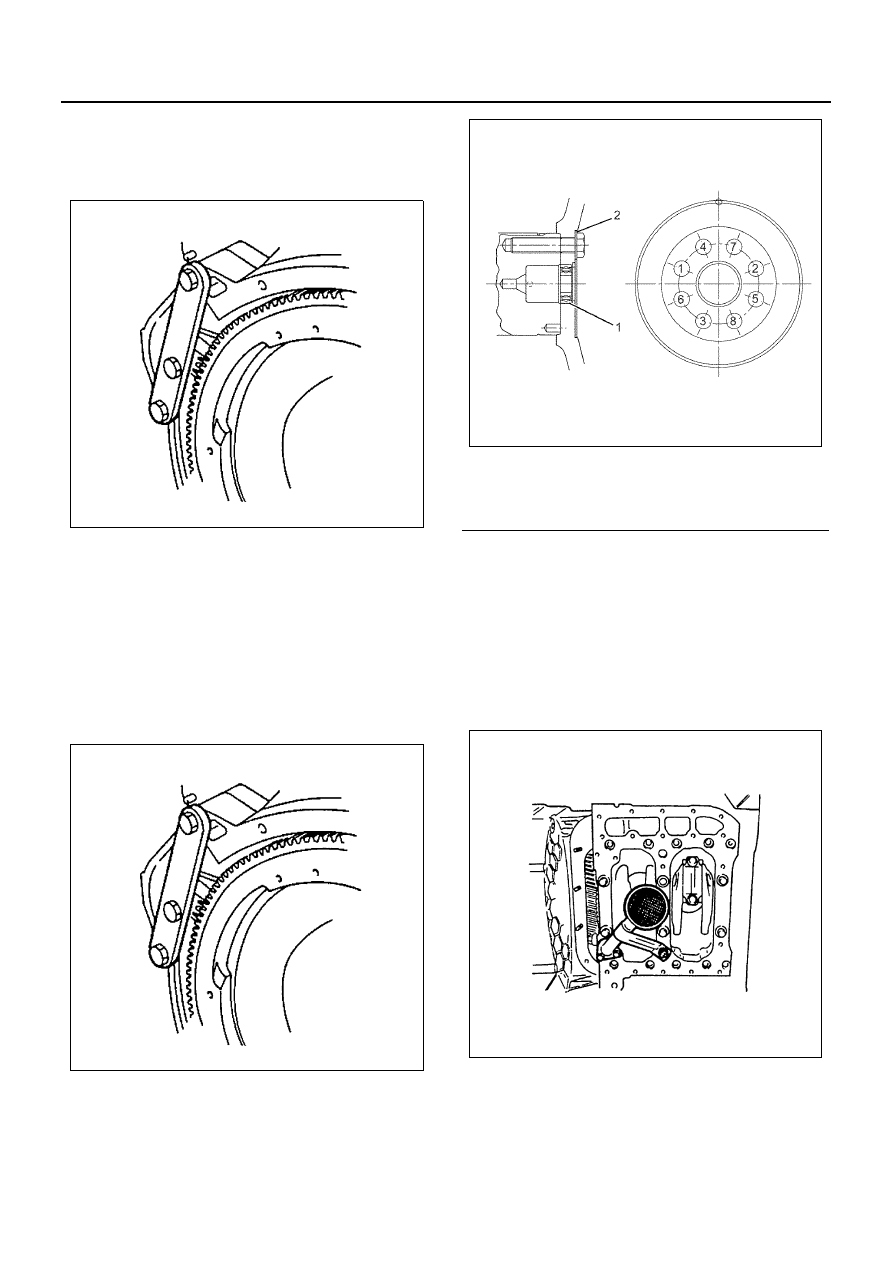

ENGINE (4HF1 / 4HF1-2 / 4HE1-TC / 4HG1 / 4HG1-T) 6A3-127

35. Crankshaft Damper Pulley

1) Use the crankshaft stopper to prevent the

crankshaft from turning.
Crankshaft Stopper: 5-8840-2230-0

2) Loosen the damper pulley bolts and remove

the damper pulley.

36. Crankshaft Front Oil Seal
37. Crankshaft Front Slinger

Above works refer to “CRANKSHAFT FRONT OIL
SEAL” section in this manual.

38. Flywheel Assembly

1) Use the crankshaft stopper to prevent the

crankshaft from turning
Crankshaft Stopper: 5-8840-2230-0

2) Loosen the flywheel bolts in numerical order a

little at a time as shown in the illustration.

3) Remove the flywheel stopper and the flywheel

assembly.

39. Crankshaft Rear Seal
40. Crankshaft Rear Slinger

Above works refer to “CRANKSHAFT REAR OIL
SEAL” section in this manual.

41. Spacer Rubber

Remove the stiffener before removing the spacer
rubber.

42. Oil Pan
43. Oil Pump Strainer

44. Water Pump Pulley
45. Water Pump
46. Front Retainer

Install the three front retainer fixing bolts to the
front retainer replacer holes as shown in the illus-
tration, and tighten the bolts alternately a little at a
time.

N6A0427E

N6A0427E

Legend

1. Washer
2. Pilot bearing

N6A6504E

N6A0193E
