6A3-120 ENGINE (4HF1 / 4HF1-2 / 4HE1-TC / 4HG1 / 4HG1-T)

34. Generator

Notice:
When tightening the generator, tighten in advance the
fan belt temporarily after its adjustment.

• Insert through the lower fixing bolt from the rear

side as shown in the illustration, and tighten it
with a nut on the front side.

35. Fan Belt

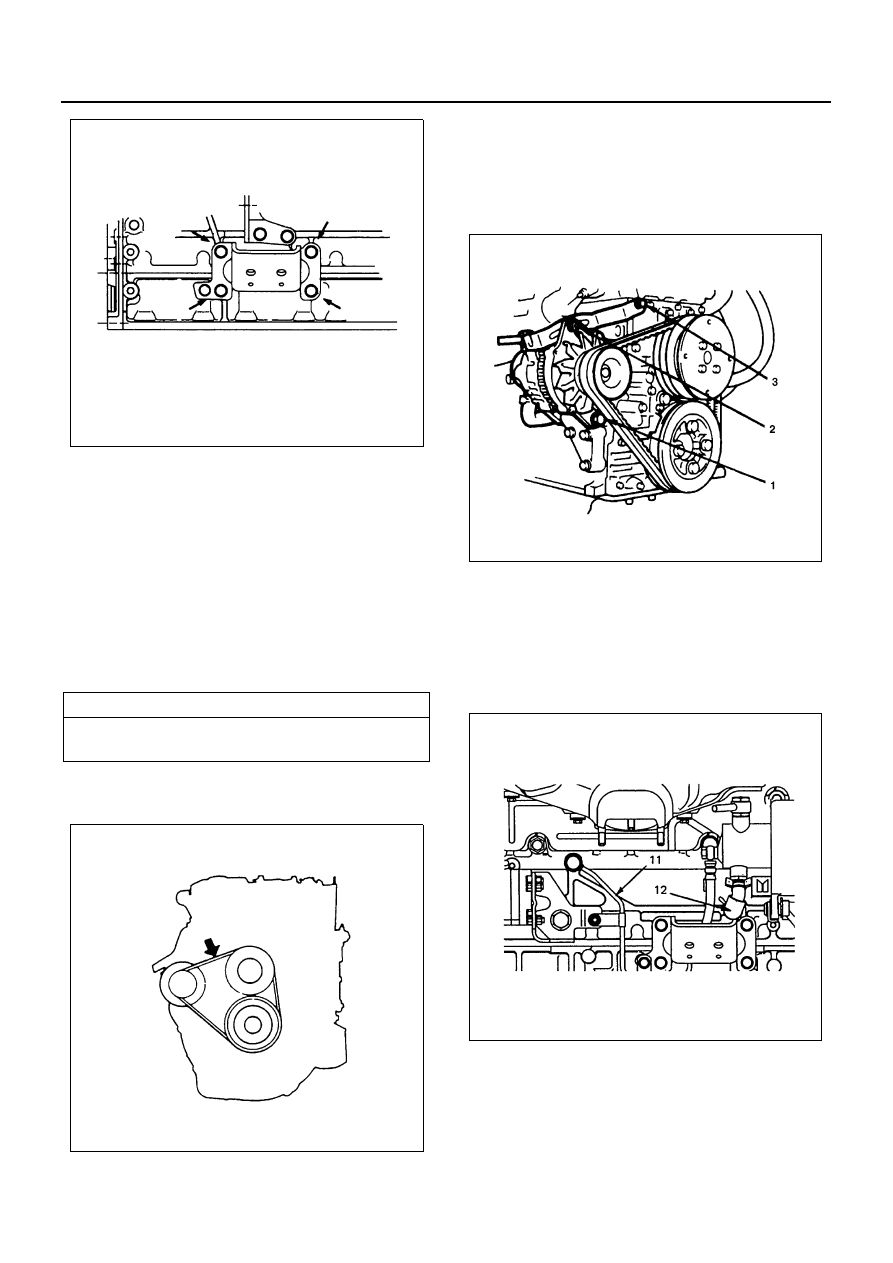

Check the drive belt tension.
Depress the drive belt mid-portion with a 98 N
(10 kg/22 lb) force.

Check the drive belt for cranking and other dam-
age.

Fan Belt Adjustment
Fan belt tension is adjusted by moving the generator.

Tighten:
Bolt to

• (1): 40 N

⋅m (4.1 kg⋅m/30 lb⋅ft)

• (2): 24 N

⋅m (2.4 kg⋅m/17 lb⋅ft)

• (3): 46 N

⋅m (4.7 kg⋅m/34 lb⋅ft)

36. Vacuum Pump Rubber Hose (12)
37. Vacuum Pump Oil Pipe (11)

Tighten:
Vacuum pump oil pipe to

• Cylinder body side: 41 N

⋅m (4.2 kg⋅m/30 lb⋅ft)

• Generator side: 23 N

⋅m (2.3 kg⋅m/17 lb⋅ft)

38. Oil Filter Assembly

Tighten:
Oil filter bolt to 48 N

⋅m (4.9 kg⋅m/35 lb⋅ft)

Drive Belt Deflection

mm (in)

8 — 12 (0.31 — 0.47) ... New belt

10 — 14 (0.39 — 0.55) ... Reuse belt

N6A0631E

N6A0037E

N6A0038E

N6A0286E

ENGINE (4HF1 / 4HF1-2 / 4HE1-TC / 4HG1 / 4HG1-T) 6A3-121

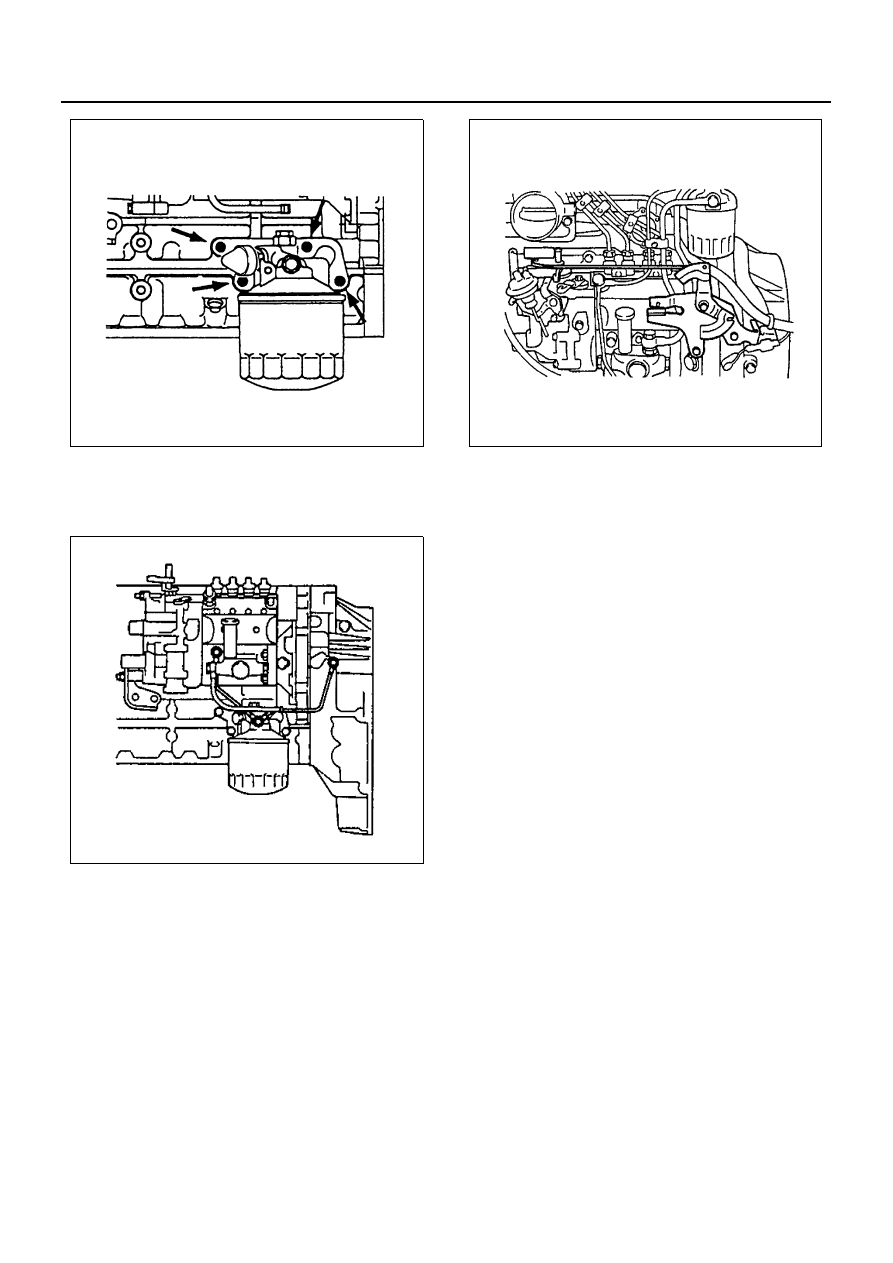

39. Oil Pipe

Tighten:
Oil pipe joint bolt to 17 N

⋅m (1.7 kg⋅m/12 lb⋅ft)

40. Engine Control Lever Assembly

Tighten:
Engine control lever bolt to 24 N

⋅m (2.4 kg⋅m/17 lb⋅ft)

41. Engine Control Wire

42. Driven Plate
43. Clutch Pressure Plate Assembly

Above works refer to “FLYWHEEL AND PILOT
BEARING” section in this manual.

44. Cylinder Head Gasket

Above works refer to “CYLINDER HEAD” section
in this manual.

45. Cylinder Head Assembly

Above works refer to “CYLINDER HEAD” section
in this manual.

46. Camshaft Bearing Lower
47. Camshaft Assembly
48. Camshaft Bearing Upper
49. Camshaft Bearing Cap
50. Valve Cap

Above works refer to “CAMSHAFT ASSEMBLY”
section in this manual.

51. Rocker Arm Shaft Assembly

Above works refer to “ROCKER ARM SHAFT AS-
SEMBLY” section in this manual.

52. Cylinder Head Cover Gasket

Above works refer to “CYLINDER HEAD” section
in this manual.

53. Cylinder Head Cover

Above works refer to “ROCKER ARM SHAFT AS-
SEMBLY” section in this manual.

54. Nozzle Cover
55. Engine Assembly

Above works refer to “ENGINE ASSEMBLY” sec-
tion in this manual.

N6A0285E

N6A0448E

N6A0449E

6A3-122 ENGINE (4HF1 / 4HF1-2 / 4HE1-TC / 4HG1 / 4HG1-T)

CYLINDER BLOCK

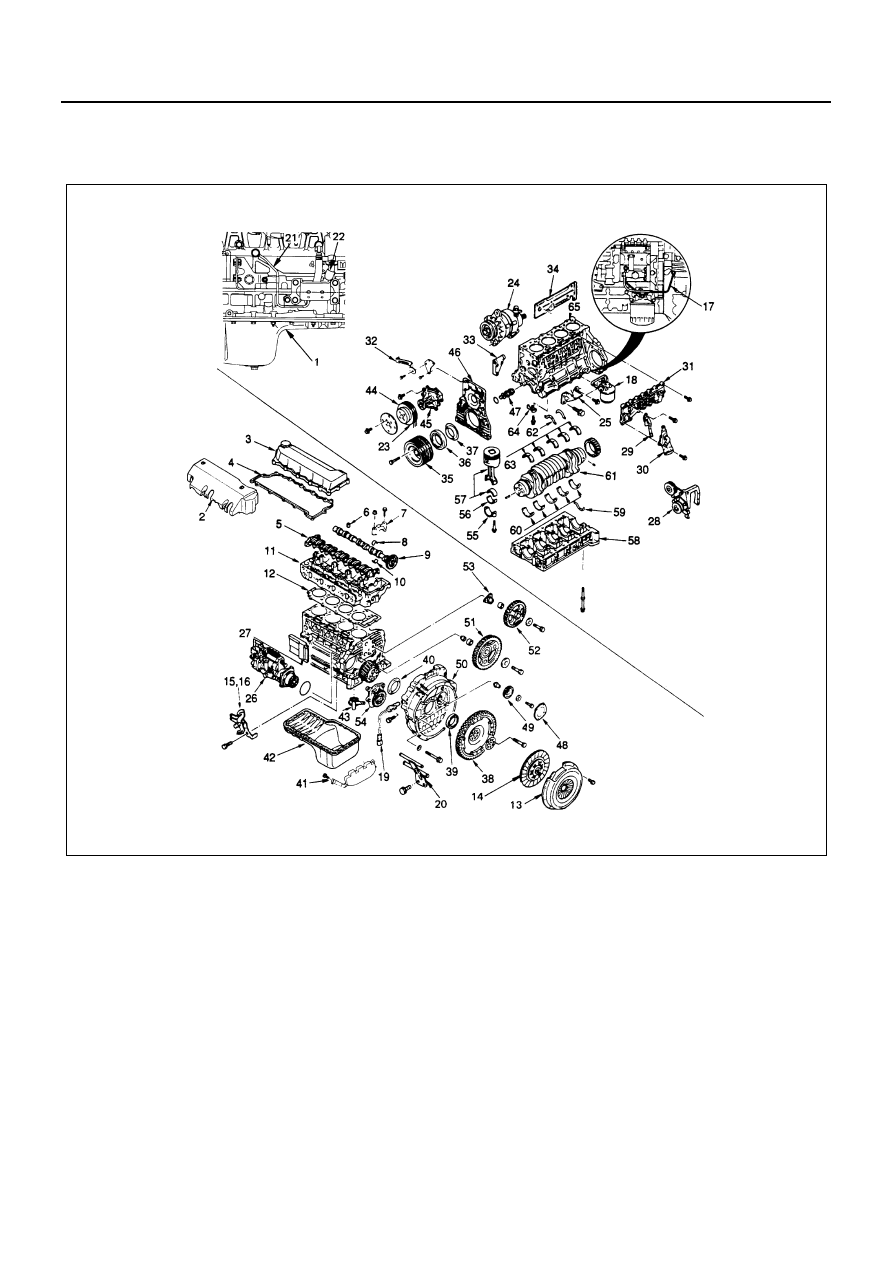

Component

N6A1641E

ENGINE (4HF1 / 4HF1-2 / 4HE1-TC / 4HG1 / 4HG1-T) 6A3-123

Removal

Preparation

• Disconnect battery ground cable.
• Tilt the cab
• Drain coolant and engine oil

1. Engine Assembly

Above works refer to “ENGINE ASSEMBLY” sec-
tion in this manual.

2. Nozzle Cover
3. Cylinder Head Cover
4. Cylinder Head Cover Gasket
5. Rocker Arm shaft Assembly

Above works refer to “ROCKER ARM SHAFT AS-
SEMBLY” section in this manual.

6. Valve Cap

Caution:
Take sufficient care not to let valve caps fall into the gear
case or oil return hole.

7. Camshaft Bearing Cap
8. Camshaft Bearing Upper
9. Camshaft Assembly

10. Camshaft Bearing Lower

Above works refer to “CAMSHAFT ASSEMBLY”
section in this manual.

11. Cylinder Head Assembly

Above works refer to “CYLINDER HEAD” section
in this manual.

12. Cylinder Head Gasket
13. Clutch Pressure Plate Assembly

1) Insert the clutch pilot aligner to the clutch as-

sembly.
Clutch Pilot Aligner: 5-8840-2240-0

2) Loosen the pressure plate bolts in numerical

order a little at a time as shown in the illustra-
tion.

Legend

1. Engine assembly

34. Cover

2. Nozzle cover

35. Crankshaft pulley

3. Cylinder head cover

36. Crankshaft front oil seal

4. Cylinder head cover gasket

37. Crankshaft front slinger

5. Rocker arm shaft assembly

38. Flywheel assembly

6. Valve cap

39. Crankshaft rear oil seal

7. Camshaft bearing cap

40. Crankshaft rear slinger

8. Camshaft bearing upper

41. Spacer rubber

9. Camshaft assembly

42. Oil pan

10. Camshaft bearing lower

43. Oil pump strainer

11. Cylinder head assembly

44. Water pump pulley

12. Cylinder head gasket

45. Water pump

13. Clutch pressure plate assembly

46. Front retainer

14. Driven plate

47. Oil thermo valve

15. Engine control wire

48. Power steering pump idle gear cover

16. Engine control lever assembly

49. Power steering pump idle gear

17. Oil pipe

50. Flywheel housing

18. Oil filter assembly

51. Idle gear A

19. Tachometer sensor

52. Idle gear B

20. Fuel pipe bracket

53. Idle gear B shaft

21. Vacuum pump oil pipe

54. Oil pump assembly

22. Vacuum pump rubber hose

55. Connecting rod cap

23. Fan belt

56. Connecting rod lower bearing

24. Generator

57. Piston and connecting

25. Engine foot

58. Crankcase

26. Injection pump assembly

59. Thrust bearing lower

27. Injection pump rubber spacer

60. Crankshaft bearing lower

28. Idle pulley bracket

61. Crankshaft assembly

29. Heater pipe

62. Thrust bearing upper

30. Water suction pipe

63. Crankshaft bearing upper

31. Oil cooler assembly

64. Piston oil jet

32. Fan belt adjust plate

65. Cylinder block

33. Generator bracket
