6A3-104 ENGINE (4HF1 / 4HF1-2 / 4HE1-TC / 4HG1 / 4HG1-T)

CRANKSHAFT REAR OIL SEAL

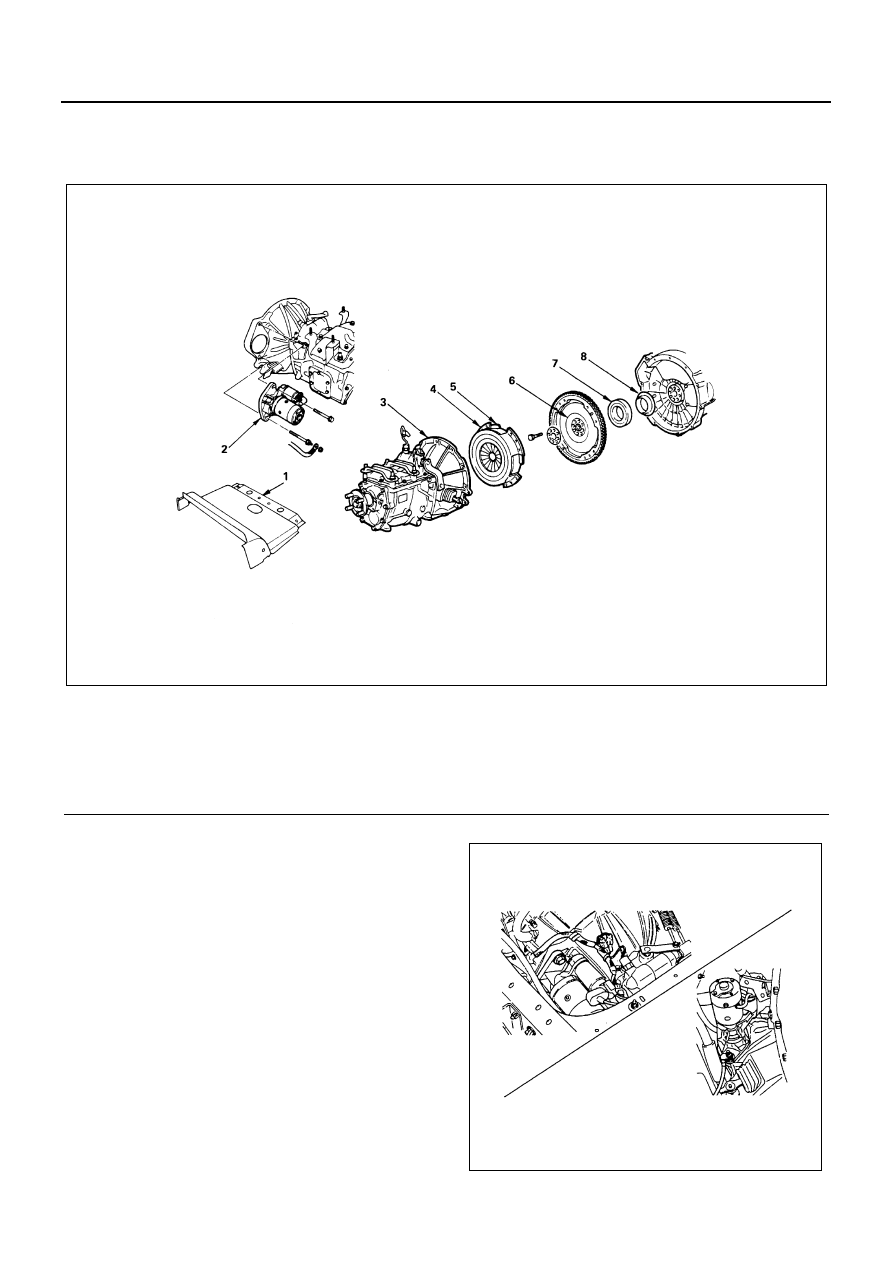

Component

Removal

Preparation

• Disconnect battery ground cable.

1. Transmission Panel
2. Starter

1) Disconnect the battery cable at the starter mo-

tor.

2) Remove the starter assembly from flywheel

housing.

3. Transmission Assembly

Legend

1. Transmission panel

5. Driven plate

2. Starter

6. Flywheel assembly

3. Transmission assembly

7. Crankshaft rear oil seal

4. Clutch pressure plate assembly

8. Crankshaft rear slinger

N6A1639E

N6A0582E

ENGINE (4HF1 / 4HF1-2 / 4HE1-TC / 4HG1 / 4HG1-T) 6A3-105

Above works refer to “ENGINE ASSEMBLY” sec-
tion in this manual.

4. Clutch Pressure Plate Assembly
5. Driven Plate
6. Flywheel Assembly

Above works refer to “FLYWHEEL AND PILOT
BEARING” section in this manual.

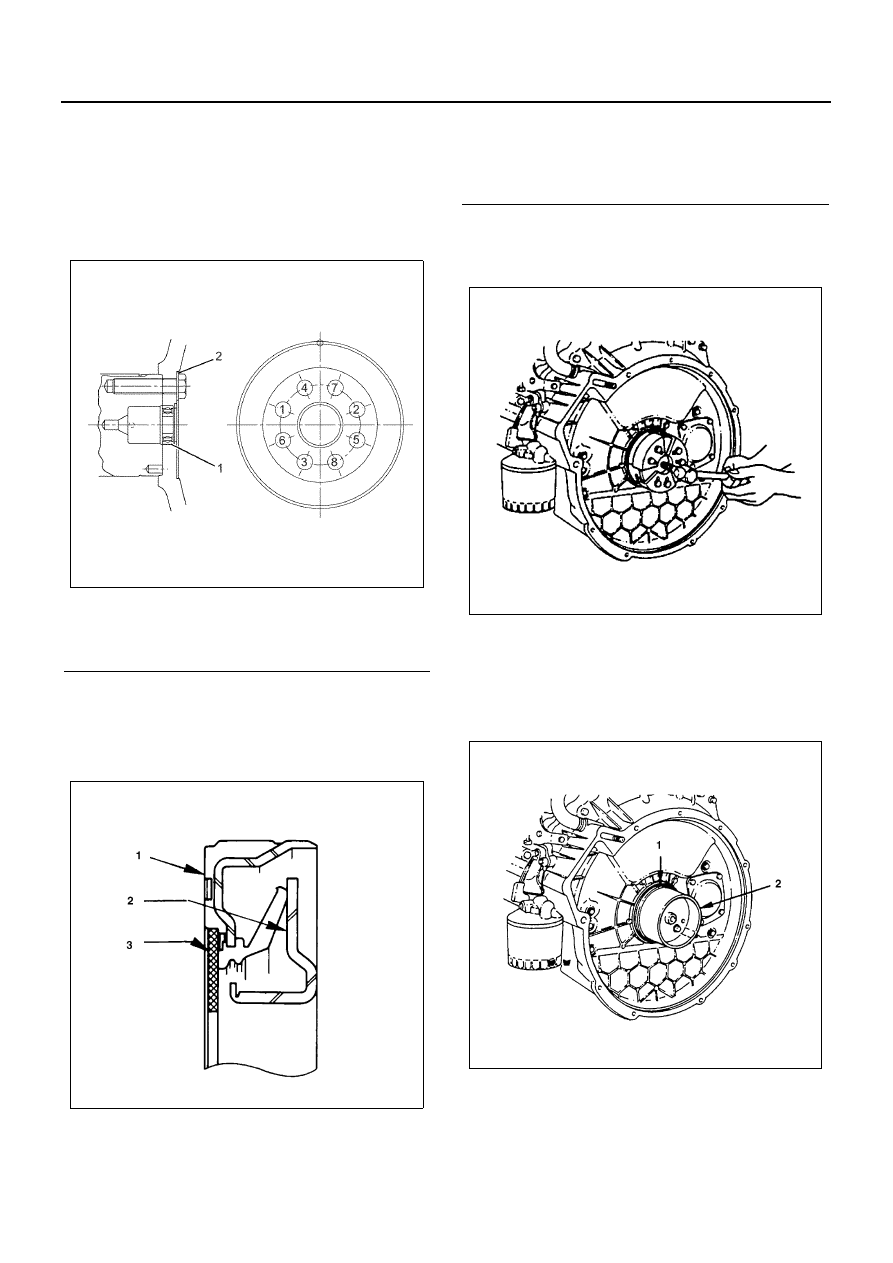

7. Crankshaft Rear Oil Seal

Caution:
Be careful not to damage the crankshaft oil seal contact
surface during the removal procedure.

8. Crankshaft Rear Slinger

Use the slinger puller to pull out the slinger.
Slinger Puller: 5-8840-2360-0

Installation

1. Crankshaft Rear Slinger

Press in the slinger using oil seal setting tool kit.

• Insert the slinger (1) into the end of adapter (2)

and install the adapter on the crankshaft.

• Cover the sleeve (3) and tighten the bolt until

the sleeve comes to contact the adapter stop-
per (4).

Legend

1. Washer
2. Pilot bearing

N6A6504E

N6A0429E

Legend

1. Oil seal
2. Slinger
3. Felt

N6A0430E

N6A0618E

6A3-106 ENGINE (4HF1 / 4HF1-2 / 4HE1-TC / 4HG1 / 4HG1-T)

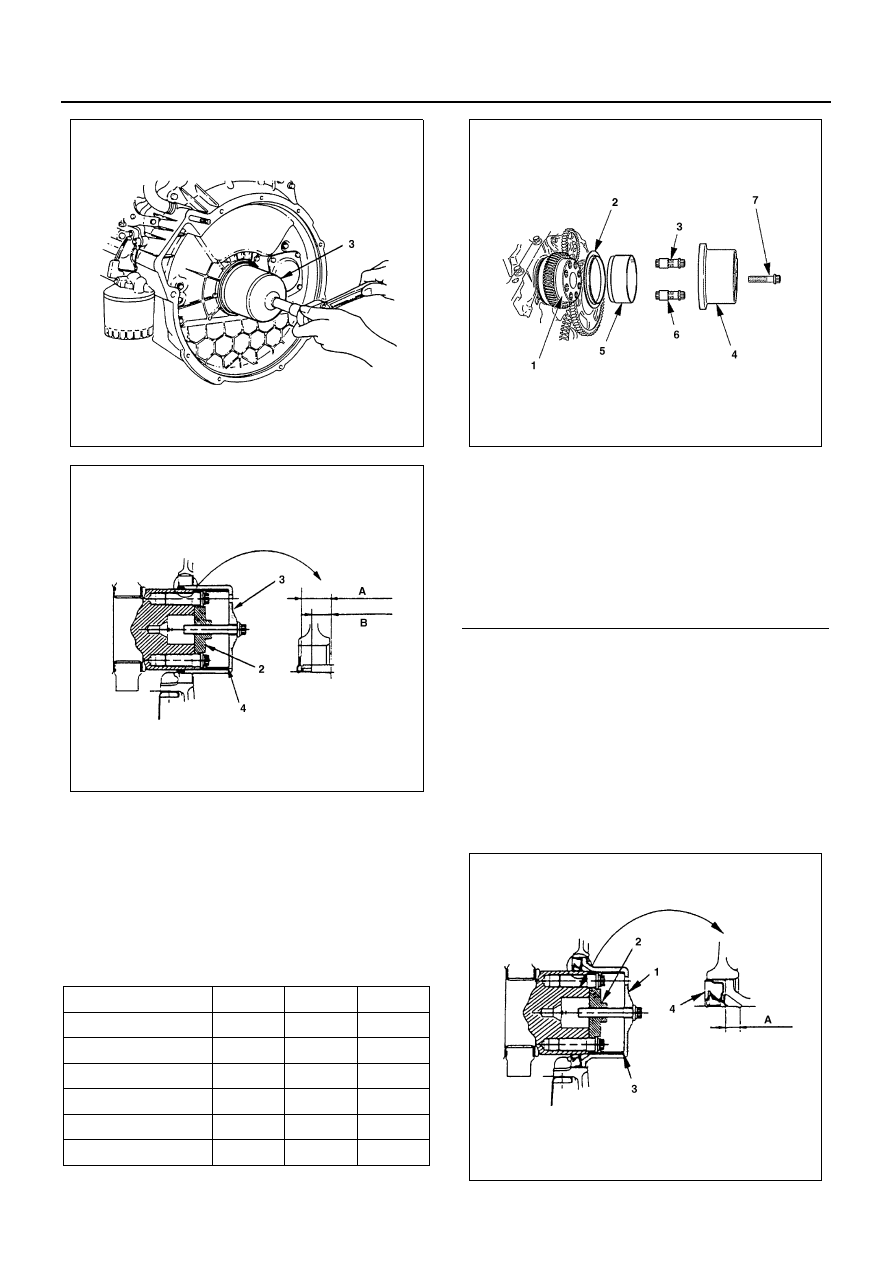

• Make sure of measurements specified in the il-

lustration as well as of slinger deflection.
(A): 17.3

± 0.3 mm (0.681 ± 0.012 in)

(B): 10.8

± 0.1 mm (0.425 ± 0.004 in)

Notice:
Be sure to replace the slinger and oil seal as a set.

Oil Seal Setting Tool Kit: 5-8840-2431-0
Rear slinger and oil seal setting tools

2. Crankshaft Rear Oil Seal

1) Apply engine oil to the lip of the oil seal.
2) Press in the oil seal using rear oil seal setting

tool kit.

• Remove the slinger sleeve and insert the oil

seal (4) into the adapter (2).

• Install the adapter ring into the sleeve.
• Install the oil seal sleeve (1) to the adapter (2)

and tighten the center bolt until the sleeve
comes to contact the adapter stopper (3).

Part Name

Stamp

Slinger

Oil Seal

Adapter

RR

❍

❍

Sleeve

RR

❍

❍

Oil seal adapter ring

RR

❍

Center bolt

—

❍

❍

Adapter bolt

—

❍

❍

Adapter bolt collar

RR

❍

❍

N6A0619E

N6A0620E

Legend

1. Crankshaft
2. Slinger
3. Adapter bolt
4. Sleeve
5. Adapter
6. Collar
7. Center bolt

N6A0621E

N6A0622E

ENGINE (4HF1 / 4HF1-2 / 4HE1-TC / 4HG1 / 4HG1-T) 6A3-107

• Make sure of the measurements specified in

the illustration.
(A): 7.8

± 0.3 mm (0.307 ± 0.012 in)

3. Flywheel Assembly

1) Apply a coat of molybdenum disulfide grease to

the flywheel bolt threads and setting faces.

2) Align the flywheel with the crankshaft knock pin

and temporarily tighten the flywheel bolts.

3) Use the crankshaft stopper to prevent the

crankshaft from turning.
Crankshaft Stopper: 5-8840-2230-0

4) Install the washer and the flywheel bolts and

tighten to the specified torque in numerical or-
der show in the illustration.

Tighten:
Flywheel bolt to

• 1st step: 78 N

⋅m (8.0 kg⋅m/58 lb⋅ft)

• 2nd step: 90 — 120

°

5) Remove the crankshaft stopper.

4. Driven Plate
5. Clutch Pressure Plate Assembly

Above works refer to “FLYWHEEL AND PILOT
BEARING” section in this manual.

6. Transmission Assembly

Above works refer to “ENGINE ASSEMBLY” sec-
tion in this manual.

7. Starter

Tighten:
Starter bolt to 76 N

⋅m (7.7 kg⋅m/56 lb⋅ft)

8. Transmission Panel

• Connect the battery ground cable.

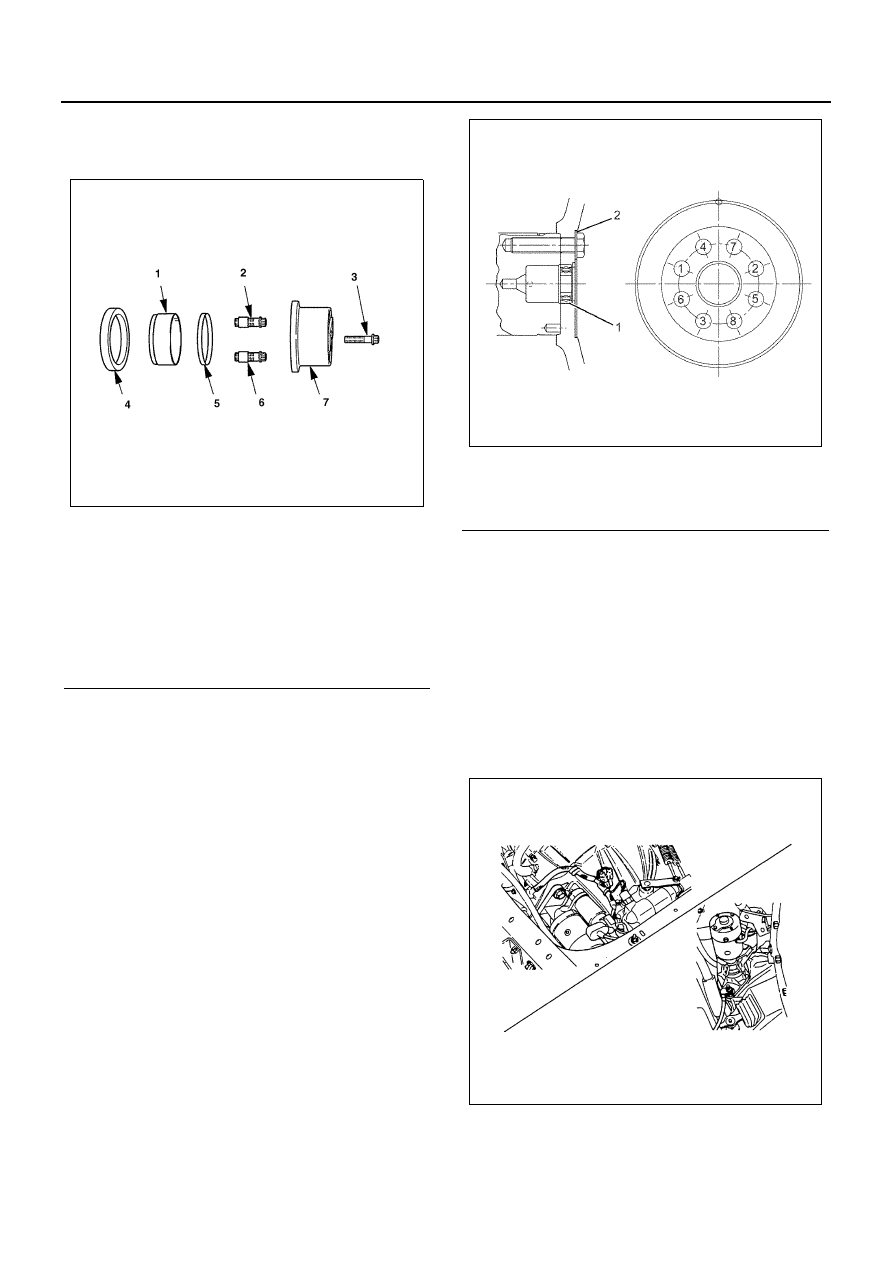

Legend

1. Adapter
2. Adapter bolt
3. Center bolt
4. Oil seal
5. Ring
6. Collar
7. Sleeve

N6A0623E

Legend

1. Washer
2. Pilot bearing

N6A6504E

N6A0582E
