6A3-108 ENGINE (4HF1 / 4HF1-2 / 4HE1-TC / 4HG1 / 4HG1-T)

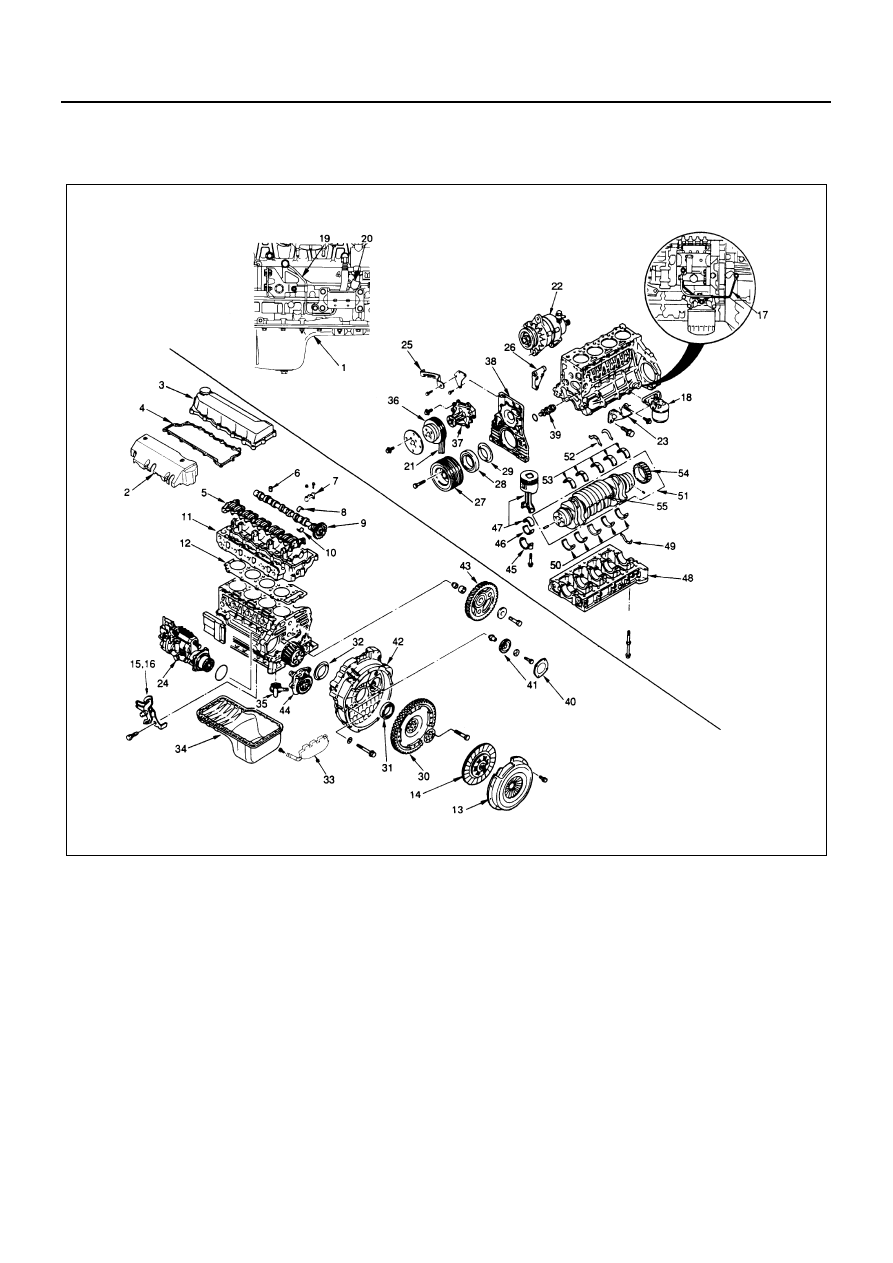

CRANKSHAFT

Component

N6A1640E

ENGINE (4HF1 / 4HF1-2 / 4HE1-TC / 4HG1 / 4HG1-T) 6A3-109

Removal

Preparation

• Disconnect battery ground cable.
• Tilt the cab
• Drain coolant and engine oil

1. Engine Assembly

Above works refer to “ENGINE ASSEMBLY” sec-
tion in this manual.

2. Nozzle Cover
3. Cylinder Head Cover
4. Cylinder Head Cover Gasket
5. Rocker Arm Shaft Assembly

Above works refer to “ROCKER ARM SHAFT AS-
SEMBLY” section in this manual.

6. Valve Cap
7. Camshaft Bearing Cap
8. Camshaft Bearing Upper
9. Camshaft Assembly

10. Camshaft Bearing Lower

Above works refer to “CAMSHAFT ASSEMBLY”
section in this manual.

11. Cylinder Head Assembly

Above works refer to “CYLINDER HEAD” section
in this manual.

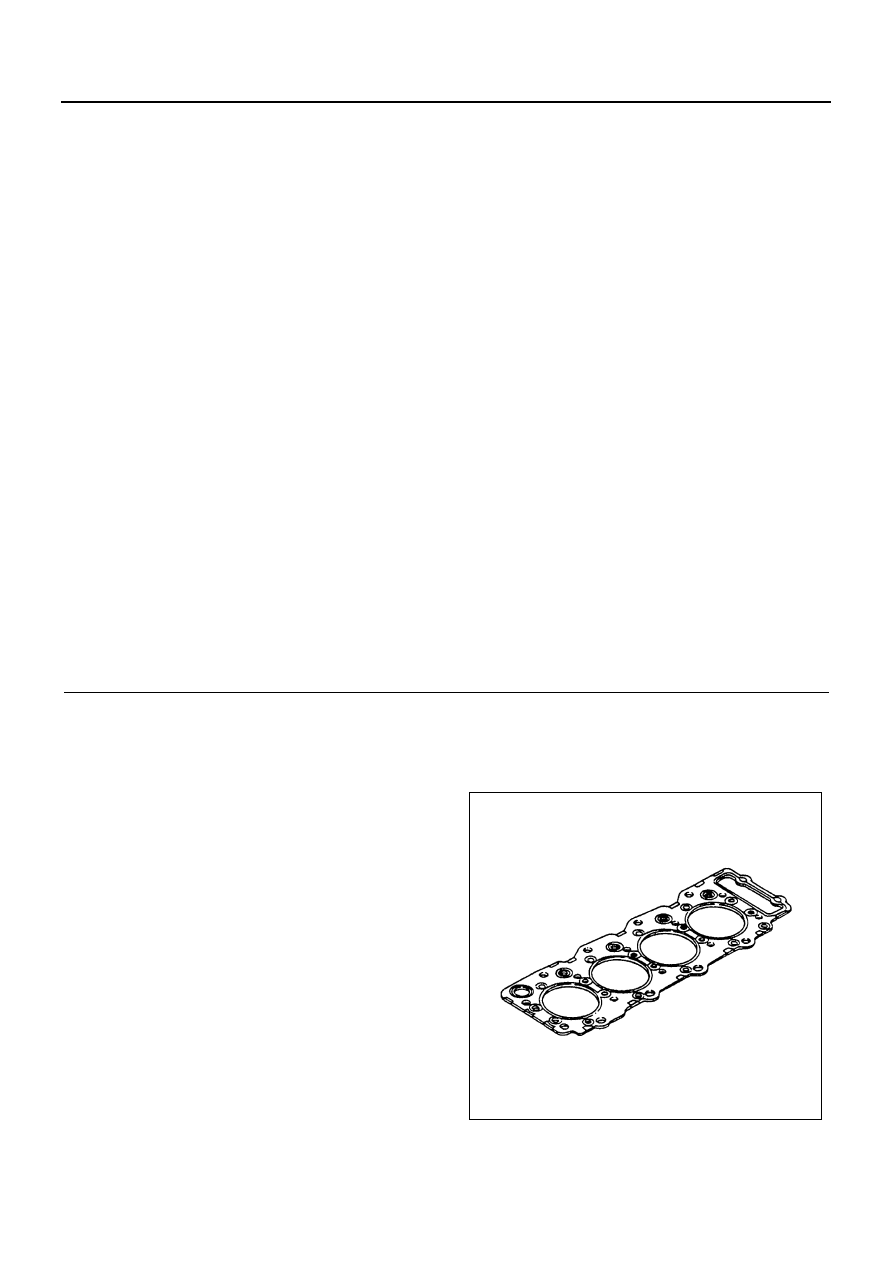

12. Cylinder Head Gasket

Caution:
Do not reuse the cylinder head gasket.

13. Clutch Pressure Plate Assembly
14. Driven Plate

Legend

1. Engine cover

29. Crankshaft front slinger

2. Nozzle cover

30. Flywheel

3. Cylinder head cover

31. Crankshaft rear oil seal

4. Cylinder head cover gasket

32. Crankshaft rear slinger

5. Rocker arm shaft assembly

33. Spacer rubber

6. Valve cap

34. Oil pan

7. Camshaft bearing cap

35. Oil pump strainer

8. Camshaft bearing upper

36. Water pump pulley

9. Camshaft assembly

37. Water pump

10. Camshaft bearing lower

38. Front retainer

11. Cylinder head assembly

39. Oil thermo valve

12. Cylinder head gasket

40. Power steering pump idle gear cover

13. Clutch pressure plate assembly

41. Power steering pump idle gear

14. Driven plate

42. Flywheel housing

15. Engine control wire

43. Idle gear A

16. Engine control lever assembly

44. Oil pump assembly

17. Oil pipe

45. Connecting rod cap assembly

18. Oil filter assembly

46. Connecting rod lower bearing

19. Vacuum pump oil pipe

47. Piston and connecting rod assembly

20. Vacuum pump rubber hose

48. Crankcase

21. Fan belt

49. Thrust bearing lower

22. Generator

50. Crankshaft bearing lower

23. Engine foot

51. Crankshaft assembly

24. Injection pump assembly

52. Thrust bearing upper

25. Fan belt adjust plate

53. Crankshaft bearing upper

26. Generator bracket

54. Crankshaft gear

27. Crankshaft pulley

55. Crankshaft

28. Crankshaft front oil seal

N6A0422E

6A3-110 ENGINE (4HF1 / 4HF1-2 / 4HE1-TC / 4HG1 / 4HG1-T)

Above works refer to “FLYWHEEL AND PILOT
BEARING” section in this manual.

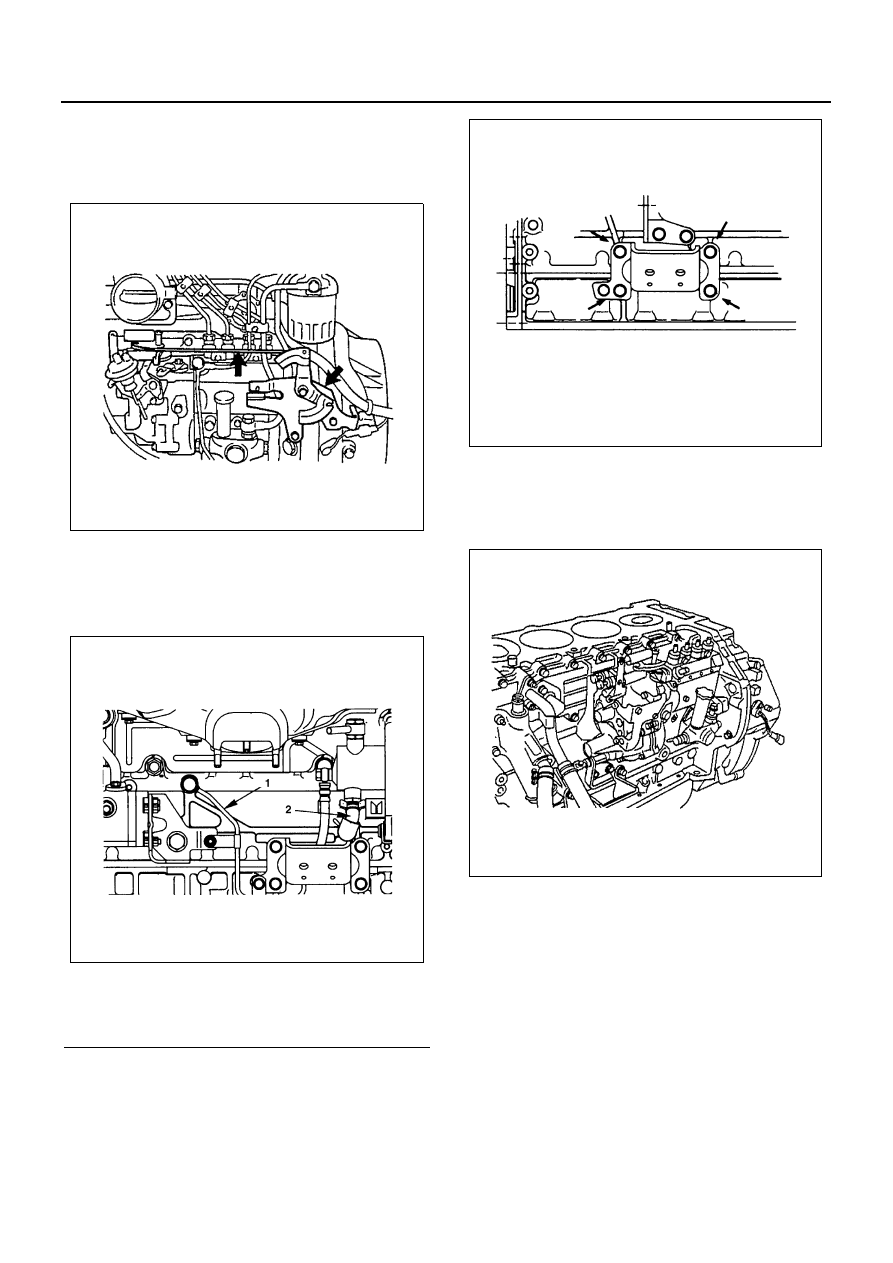

15. Engine Control Wire
16. Engine Control Lever Assembly

17. Oil Pipe
18. Oil Filter Assembly
19. Vacuum Pump Oil Pipe
20. Vacuum Pump Rubber Hose

21. Fan Belt
22. Generator
23. Engine Foot

24. Injection Pump Assembly

1) Remove the injection pump bracket bolts and

the injection pump rear bracket bolts.

2) Then remove the injection pump assembly.

25. Fan Belt Adjust Plate

Legend

1. Vacuum pump oil pipe
2. Vacuum pump rubber hose

N6A0425E

N6A0630E

N6A0631E

N6A0426E

ENGINE (4HF1 / 4HF1-2 / 4HE1-TC / 4HG1 / 4HG1-T) 6A3-111

26. Generator Bracket

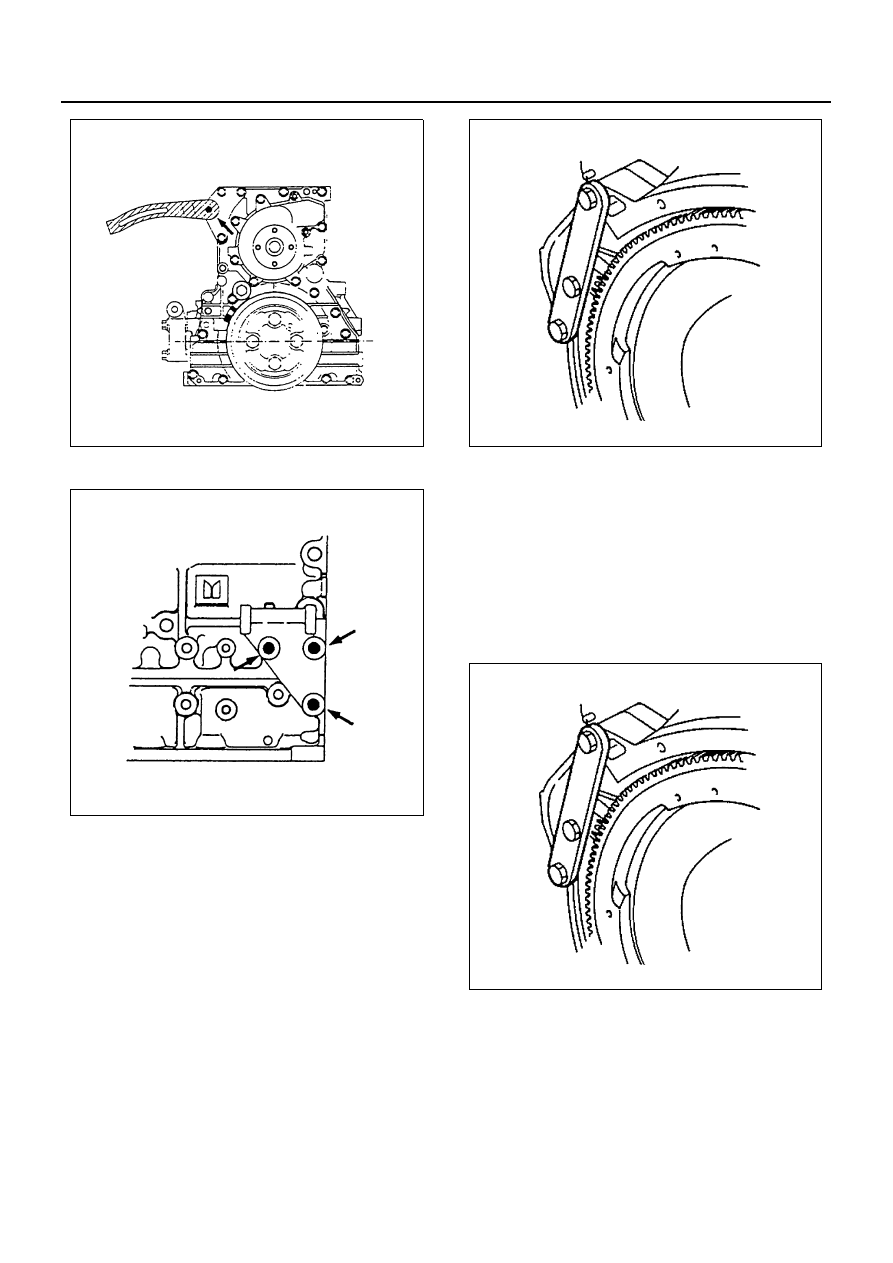

27. Crankshaft Damper Pulley

1) Use the crankshaft stopper to prevent the

crankshaft from turning.
Crankshaft Stopper: 5-8840-2230-0

2) Loosen the damper pulley bolts and remove

the damper pulley.

28. Crankshaft Front Oil Seal
29. Crankshaft Front Slinger

Above works refer to ““CRANKSHAFT FRONT OIL
SEAL” section in this manual.

30. Flywheel

1) Use the crankshaft stopper to prevent the

crankshaft from turning
Crankshaft Stopper: 5-8840-2230-0

2) Loosen the flywheel bolts in numerical order a

little at a time as shown in the illustration.

3) Remove the flywheel stopper and the flywheel

assembly.

N6A0292E

N6A0293E

N6A0427E

N6A0427E
