Isuzu N-Series. Manual - part 213

HYDRAULIC BRAKES 5A-11

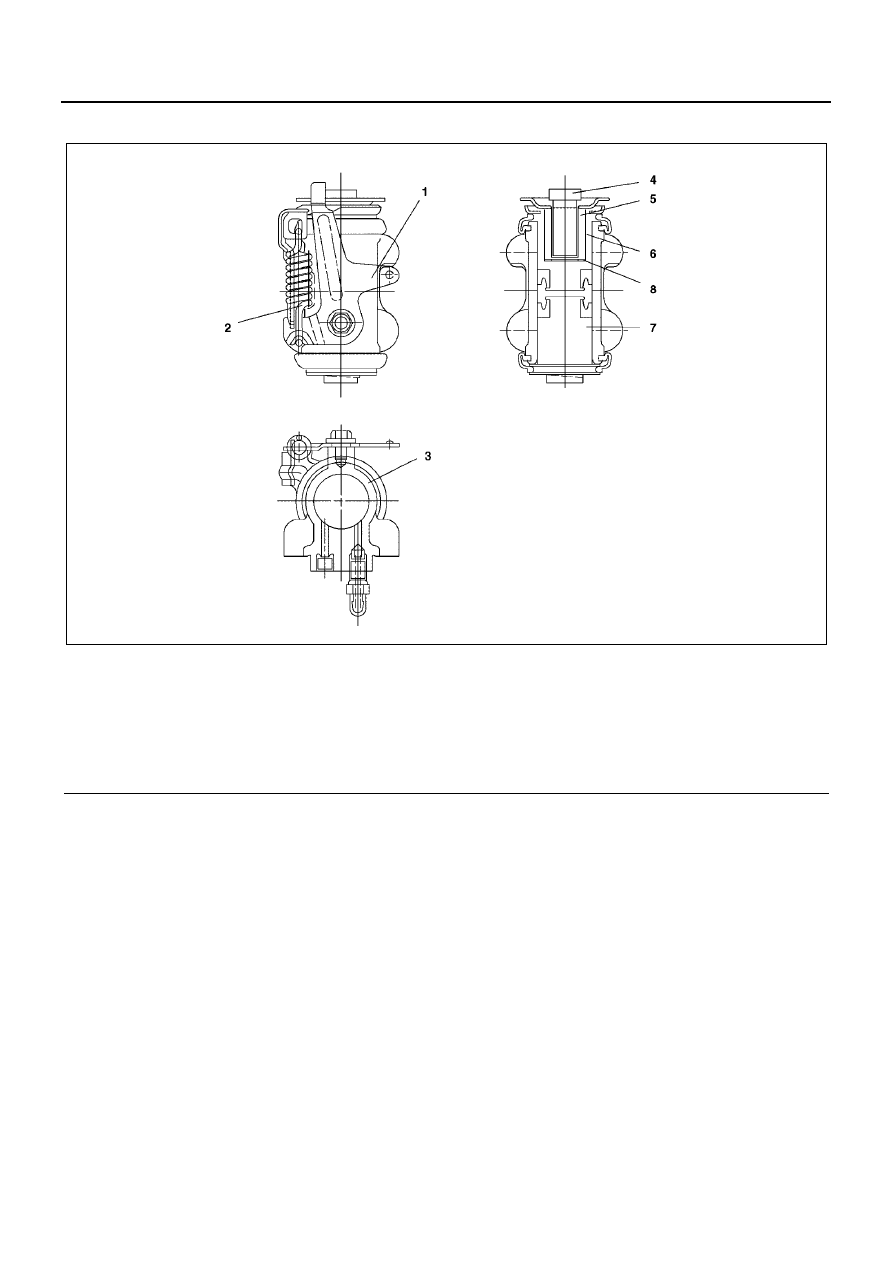

Drum Inside Diameter 300 mm, 320 mm

Legend

1. Adjust lever

5. Adjust gear and nut assembly

2. Over-travel spring and fitting (Bracket) (including:

lever return spring)

6. Piston and bracket assembly
7. Anchor piston

3. Body

8. Washer

4. Adjust screw

N5A0056E

5A-12 HYDRAULIC BRAKES

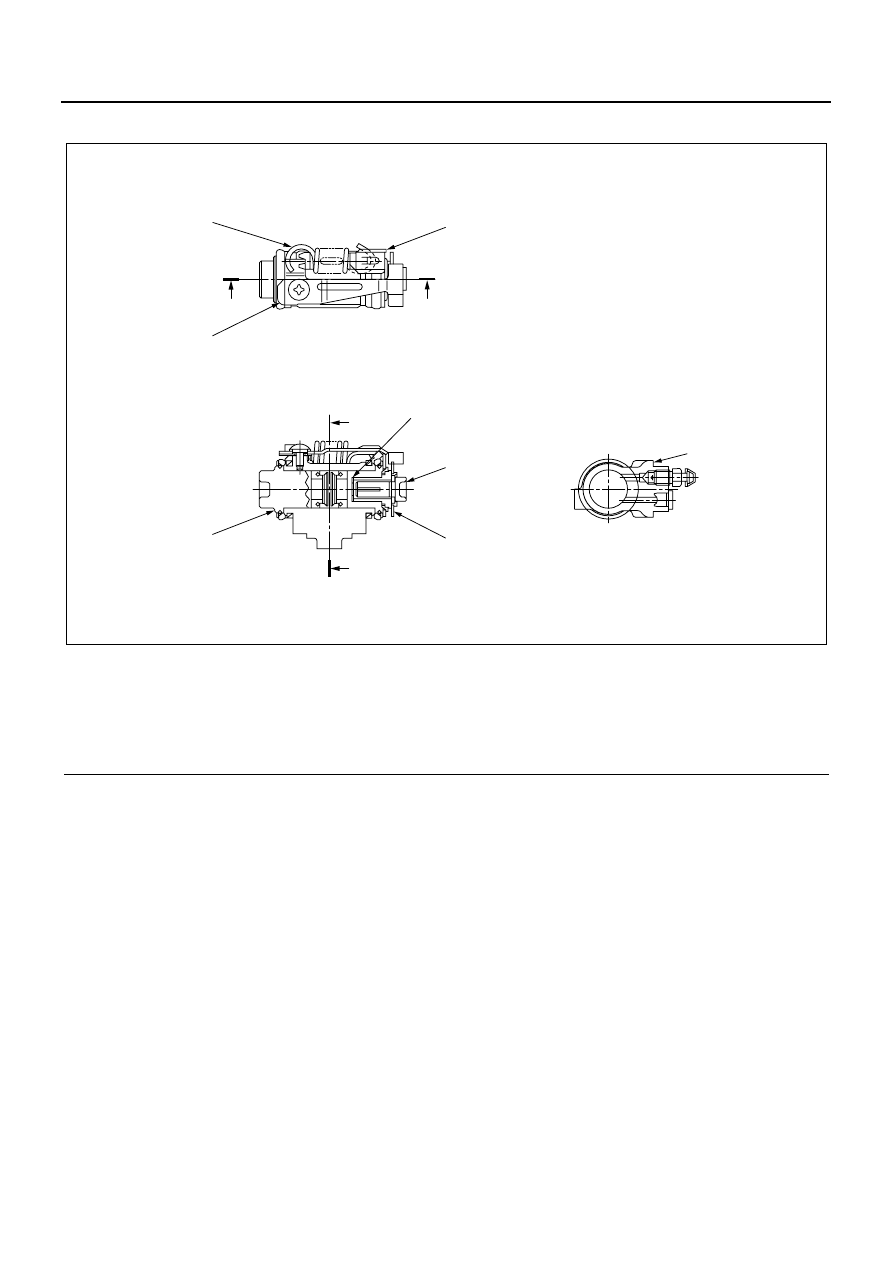

Drum Inside Diameter 240 mm

Legend

1. Overtravel spring

5. Anchor piston

2. Piston and bracket assembly

6. Adjust gear and nut assembly

3. Adjust lever

7. Body

4. Adjust screw

8. Washer

D

D

C - C

D - D

C

C

3

1

5

2

8

6

4

7

N5A0057E

HYDRAULIC BRAKES 5A-13

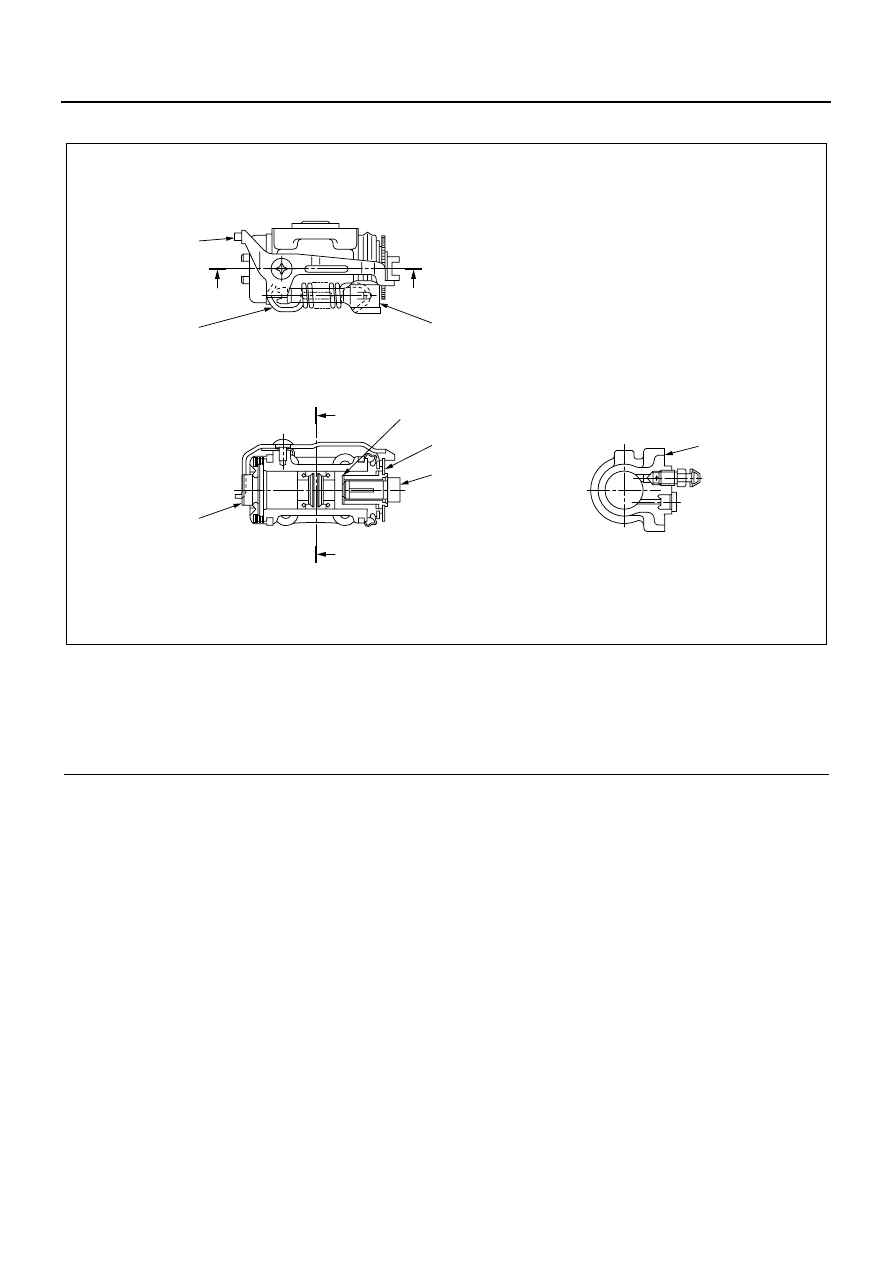

Drum Inside Diameter 290 mm

Legend

1. Overtravel spring

5. Anchor piston

2. Piston and bracket assembly

6. Adjust gear and nut assembly

3. Adjust lever

7. Body

4. Adjust screw

8. Washer

D

D

D

C - C

D - D

D

3

1

5

2

6

4

7

8

N5A0058E

5A-14 HYDRAULIC BRAKES

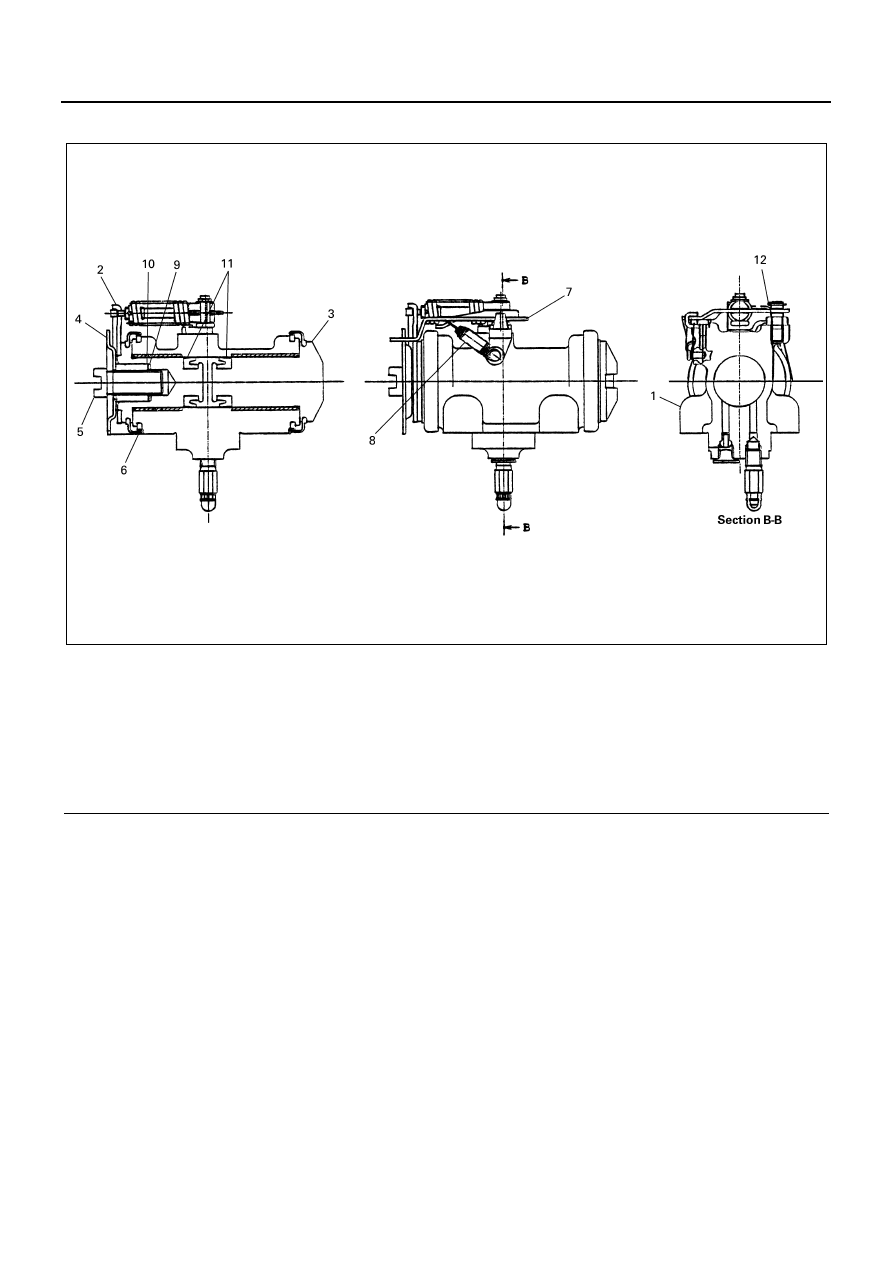

Drum Inside Diameter 370 mm

Legend

1. Body

7. Lever assembly

2. Piston and bracket assembly

8. Spring

3. Anchor piston

9. Plain washer

4. Gear and nut assembly

10. Plain washer

5. Adjust screw

11. Cup

6. Boot

12. Snap ring-E type

N5A0426E
