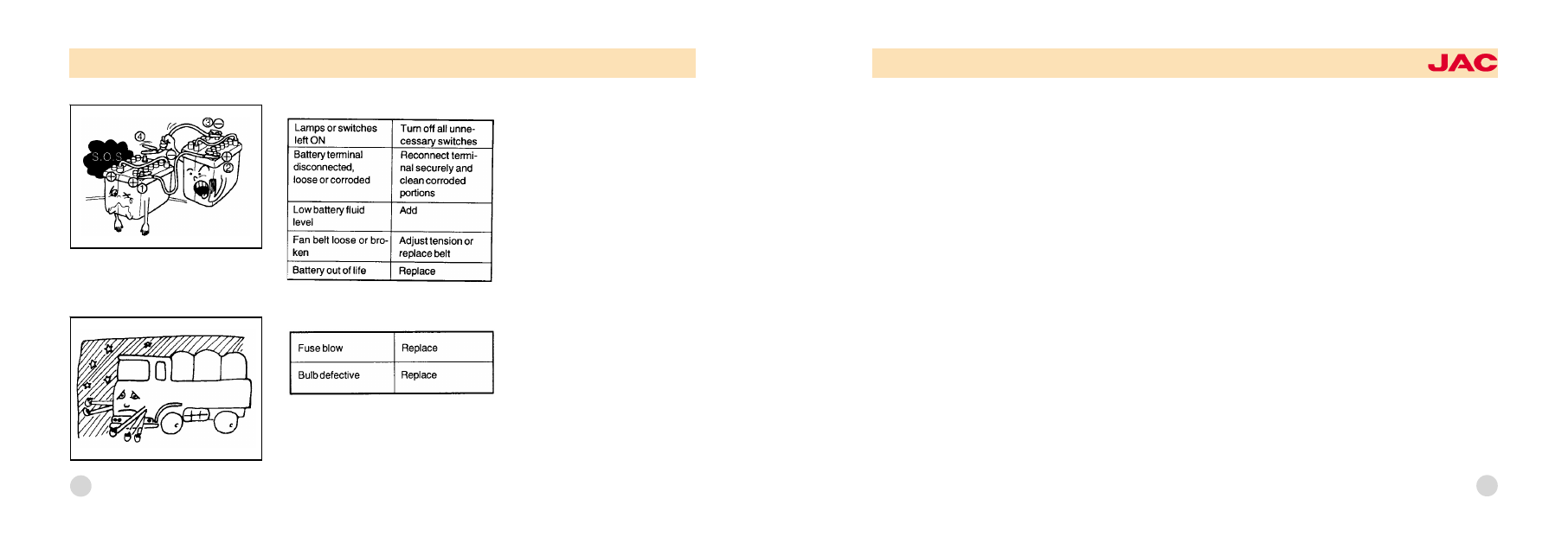

Run-down battery

Lamps do not light

182

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

TRACTOR

183

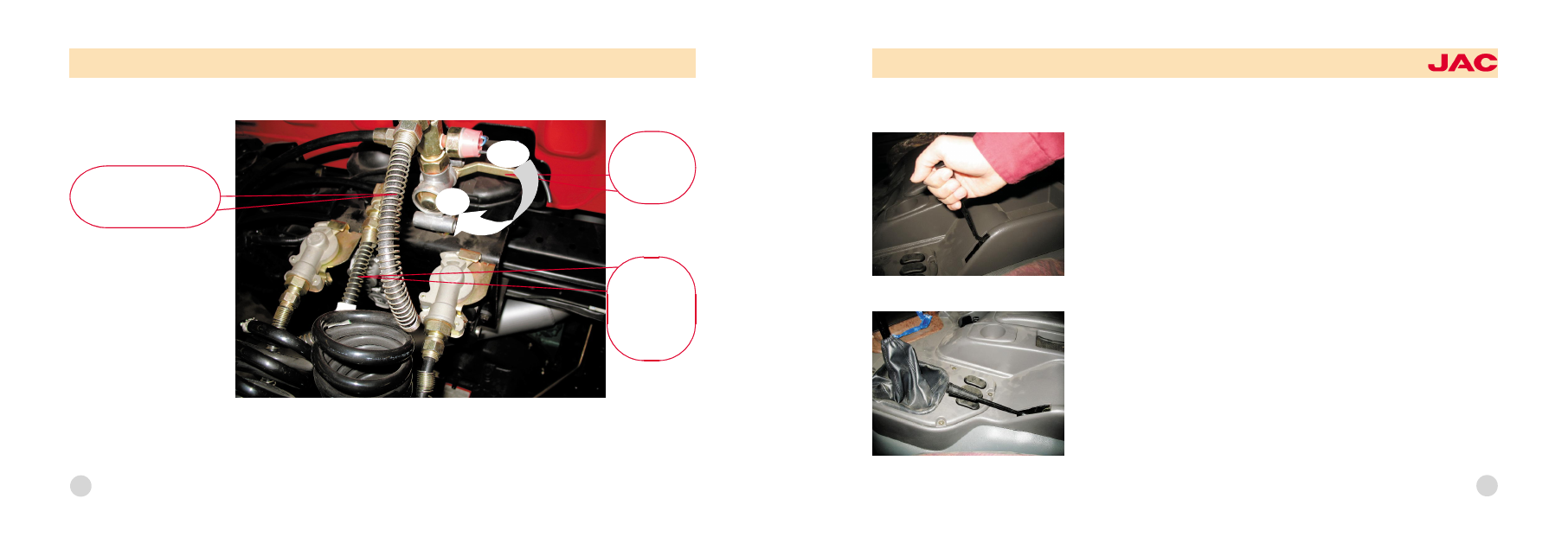

Note院When charging air, with鄄
draw complete vehicle parking
firstly and then charge the air
into trailer through this connec鄄
tor.

Note院When connecting spring pipe to trailer, connect pipeline to trailer firstly, and
then put the switch valve handle to 野ON冶. When separating trailer from tractor, put
the switch valve handle to 野OFF冶 firstly, and then disconnect pipeline.

Charging seam for con鄄
necting traitor gas cylinder

Control seam
for connect鄄
ing traitor
service brake

Switch valve
handle

OFF

ON

184

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

Control state渊seen picture below冤

Tractor adopts separate trailer brake hand brake valve, its function is: auxiliary
brake the trailer by controlling separately, especially for complete train running
on ramp to lighten impulsion from trailer and make train decelerate calmly as
well as increasing stabilization when braking.

Loosen trailer brake hand brake valve handle to make handle return automati鄄
cally.

Note院
Check clearance of friction plate on trailer brake periodically, alternate friction
plate on trailer brake when friction plate is abrased badly and influence corre鄄
sponding nature of complete vehicle brake.

185

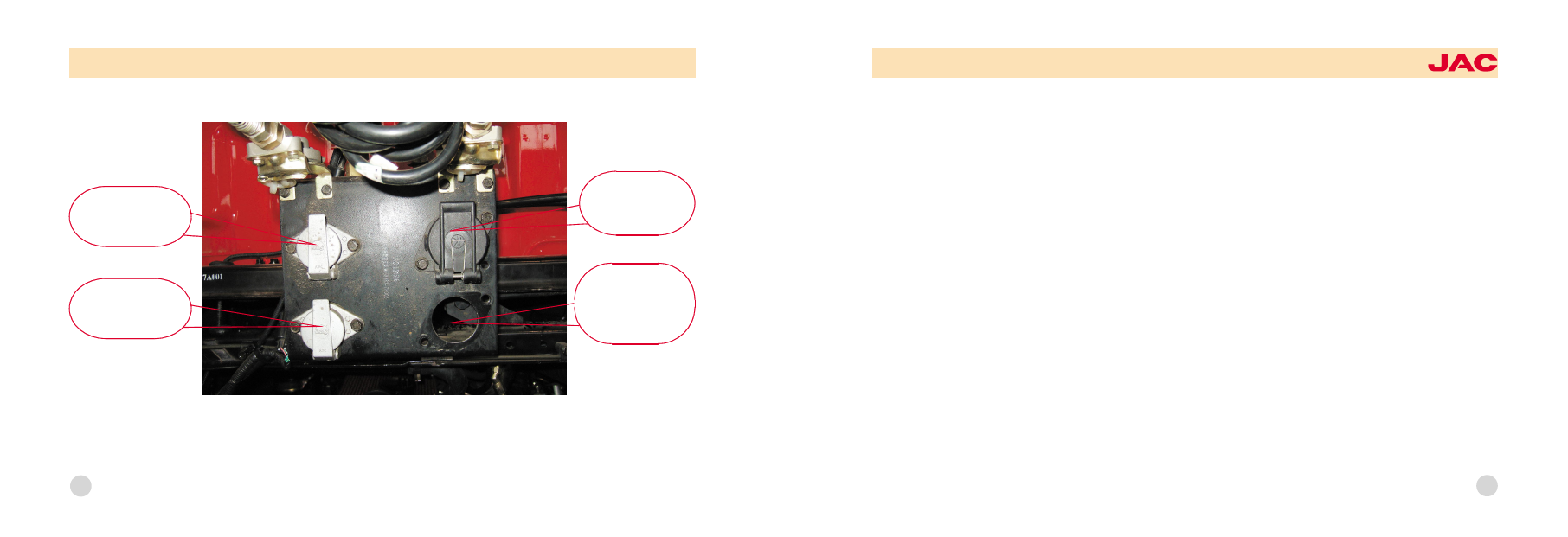

Trailer cable device includes trailer light cable assembly and trailer ABS assembly.
Cable is fixed on plug, and trailer light cable is used to control light and signal on
trailer.

Interface for light
cable on 7p trailer

Stationary point for
light interface

Interface for ABS
cable on trailer

Stationary point for
ABS interface on
trailer

186

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

MIXER

187

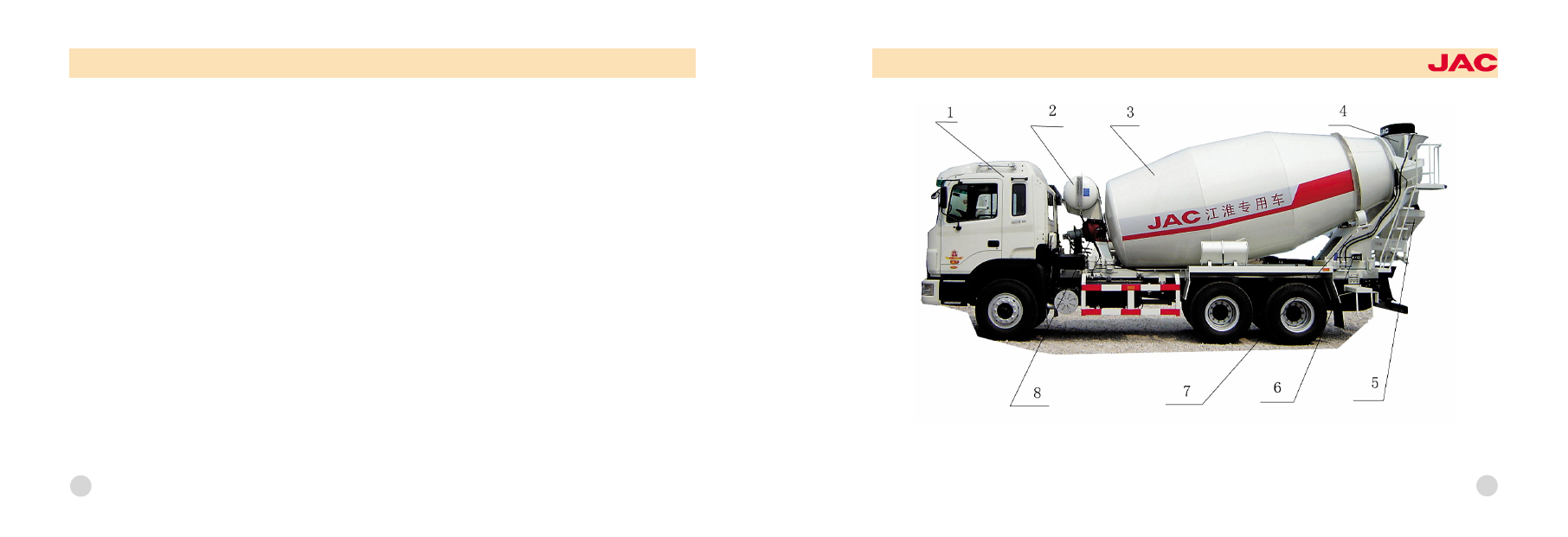

玉Main structure brief introduction and working principle

JAC concrete agitating and transportation truck is modified based on the 2nd category chassis from south Korea Gerfa,
its mainly used for the pre-mixing concrete delivery to the mixing station accordingly, delivery time is less than 1.5h, de鄄
livery range is about 60km around the mixing station, the vehicle schematic is as follows:

188

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

1. 2nd category chassis曰 2. water supply system曰 3. agitating tank曰 4.feed system曰 5. output system曰
6. operation system曰 7. frame system曰 8. hydraulic drive system
