1. Agitating tank
Agitating tank body is the main part of the concrete transportation truck, it consists the tank body, guide tank, vane and
assistant vane. The funneled guide tank assures the feeding properly, the curve vane helps to output performance of
lower landslide level concrete, there are holes on the vane, which reduces the adhering of the concrete. The assistant
vane with the agitating ability helps to improve the pre-agitating concrete quality. The whole agitating tank is mounted
above the bracket; there are two supporting rollers in the rear. The checking hole on the agitating tank is for easy repair.
2. Transmission system
The transmission system gets the power from the original engine, namely the power is output after get through the en鄄
gine and chassis, and then power is transmitted to the variable volume plunger hydraulic pump through the universal
joint. The fixed volume plunger motor is driven by high pressure oil of the hydraulic motor, then the hydraulic motor for鄄
wards the power to the reducer and drives the tank in clockwise or counterclockwise, then feeding, agitating or output is
realized. The output flange of the reducer can be turned within依6?, which compensates the axial movement of agitating
tank and assures the drive of agitating tank is not affected by the distortion during the driving.
3. Hydraulic system
Hydraulic system is open type, it main consists hydraulic pump, reducer, high pressure pipe, low pressure pipe and oil
return pipe etc. There is manual servo adjustment handle on the hydraulic pump, the hydraulic oil flow and direction can
be adjusted, which controls the turning and revolution speed of agitating tank. The clockwise and counterclockwise ro鄄
tary of the agitating tank is able to get stepless speed adjustment.

190

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

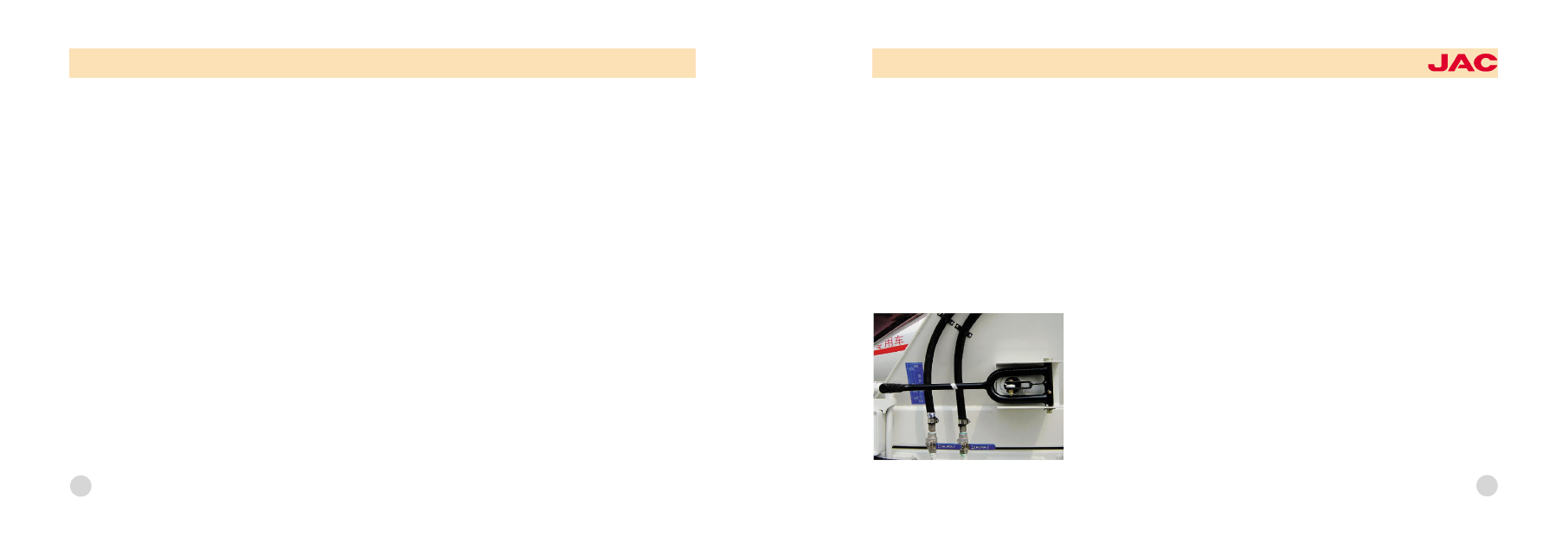

4. Control system
The rod type control mechanism is arranged in three locations, one in driving
cab, the other two in the rear, it incorporates the soft shaft control in the driv鄄
ing cab, it's for locking the direction of agitating tank to assure the agitating of
the agitating tank during driving; the two sides in the rear are connection rod
control system, turn the handle, and it drives the adjustment handle of the hy鄄
draulic pump and the engine accelerator pedal to adjust the volume and di鄄
rection of the hydraulic oil, then the feeding and output of the agitating tank is
under control; the soft shaft control is on the left of the driving cab, it's simple
and flexible and easy to operate.

Connecting rod type (operation)

191

Soft shaft type (operation)

5. Frame
The frame is composed of auxiliary frame, front bracket and rear bracket etc
components. The auxiliary frame connects with the chassis frame, there is
supporting roller and feeding equipment bracket.
6. Feeding and output equipment
Stuff feeding and output consists feeding funnel, output funnel, stuff collecting
trough, adjustment handle etc. The stuff collecting trough can be turned hori鄄
zontally within 180? and the height can be adjusted from the vertical direction
for different working conditions. The lock mechanism on it can be fixed and
locked to keep the safety driving.

192

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

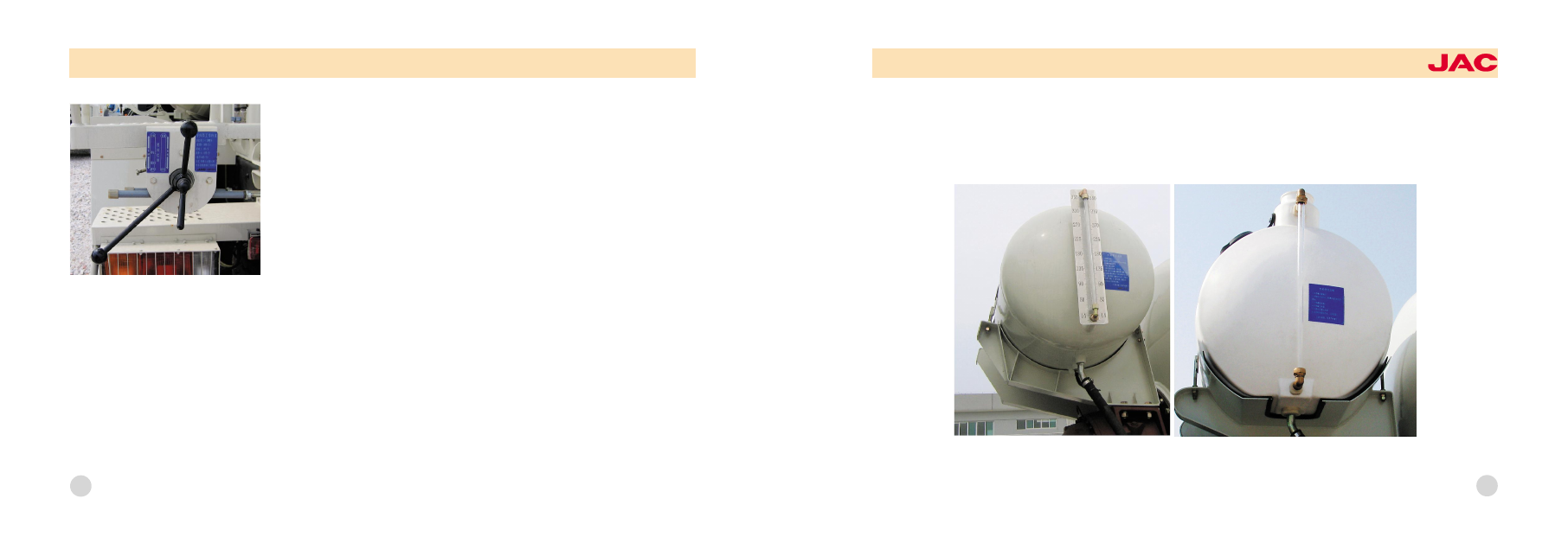

7. Water supply system
It adopts air pressure water supply or water pump supply, the water supply system consists the water tank, ball valve,
water pump, squirt gun, water pipe etc, it's for swashing the inner vane of the agitating tank, feeding and output groove,
also it can be used for washing vehicle. In addition, it can be used for adding water to the tank during agitating as well.

Air pressure type water tank

Water pump supply water tank

193

域. Operational method

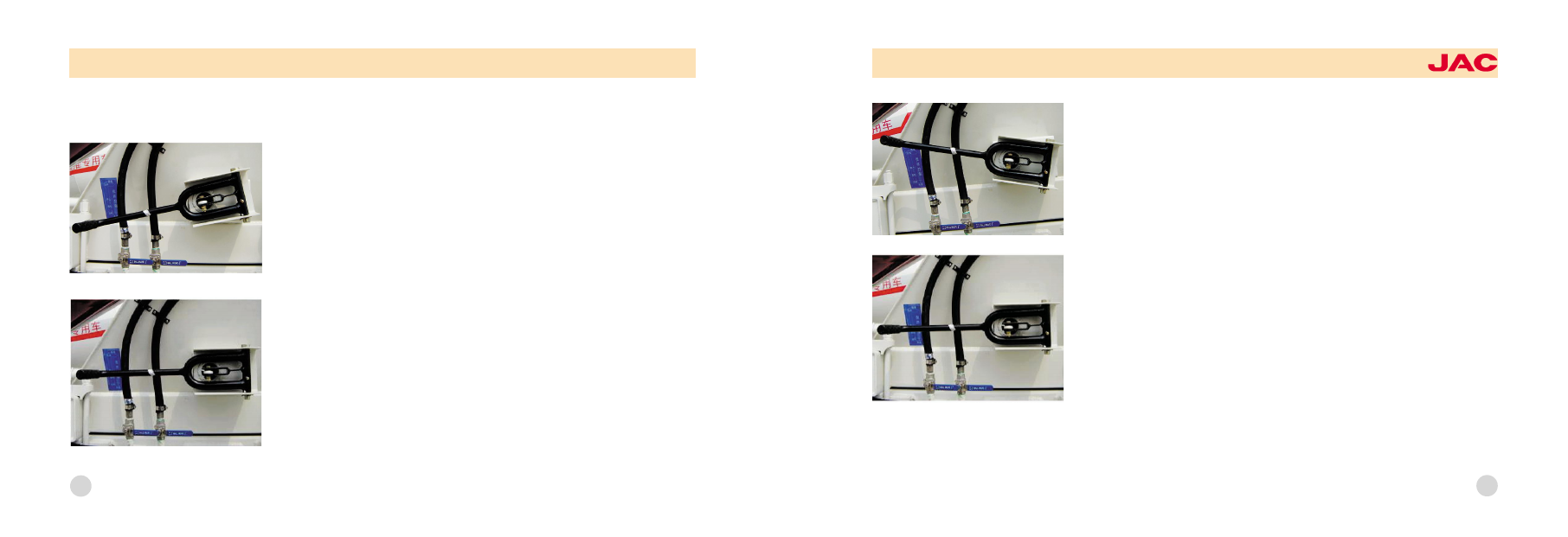

1. Operation for feeding and output stuff
a. Feeding agitating of the pre -agitating concrete: pull the handle to "high
speed" position of "feeding agitating" at idle speed;

b. The agitating of the pre-agitating concrete and agitating truck: must pull
the handle to "agitating" position during driving when the agitating truck is fully
loaded with concrete;

194

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

c. Stuff output of pre -agitating concrete: pull the operation handle to "low
speed" or "high speed" position, meanwhile lock the stuff collecting trough in a
specific position.

d. The stop of the agitating tank: pull the operation handle to "stop".

Notice: whether the operation handle is pulled from the feeding to output side or
output to feeding side, make sure stop for a moment at stop position, pull to the
next operation position after the agitating tank is stop to avoid the breaking of
the hydraulic system.
Check whether there is water inside the agitating tank before feeding, then
keep the engine running at 700-1,000rpm, and keep the operation handle at
stuff output position so as to discharge the deposited water.

195

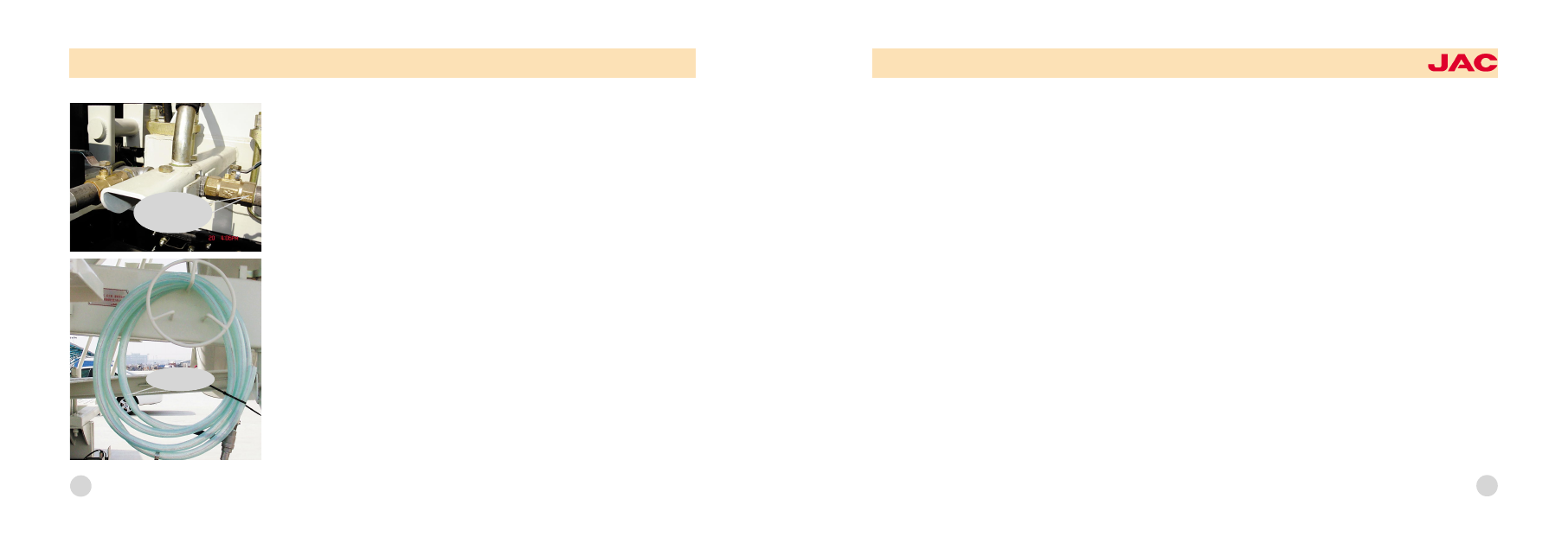

2. Water supply system

a援 Open the main valve under the water tank firstly, then open the water pump
switch in the rear, and water pump will work;
b援 Open the valve according when adding water to the agitating tank or
swashing the feeding funnel;
c援 Connects with the squirt gun directly when washing is needed ;

d援 Turn off the motor switch first after washing, and then close the main valve.

Water pump
switch

Squirt gun

196

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

芋. Maintenance

1援 Check and maintenance for the hydraulic pump:
a援 Change the hydraulic oil and filter after the new truck and agitating tank runs for 200 working hours, and change the
lubrication oil after 500 working hours
b援 Change it after every 2,000 working hours (Notice: change the filter at the same time), but it has to be change once a
year;
c援 The high quality hydraulic oil is required, before fill to the tank, it has to be got through 5 micron precision filter;
d援 The different brand or different lubrication oil can be mixed, drain off the previous oil before the filling.
e援 Hydraulic oil viscosities:
Select VG68 wearing resistant hydraulic oil in hot weather area
Select VG46 wearing resistant hydraulic oil in warm area
Select VG32 or VG46 wearing resistant hydraulic oil in cold area;
It's used VG46 wearing resistant hydraulic oil before the vehicle departure from factory.
f援 Lubrication oil selection
Reducer adopts 85W/90 heavy duty vehicle gear oil (Grade: GL-5).
Trinity reducer uses the oil as 15W/30.
2援 When the hydraulic pump or motor is failed, change it in time for repair, and pay attention to the following points when
assembly the new hydraulic pump:
a援 Remove the oil pipe when removing the hydraulic pump and motor, and seal all the oil ports of hydraulic pump, motor

197
