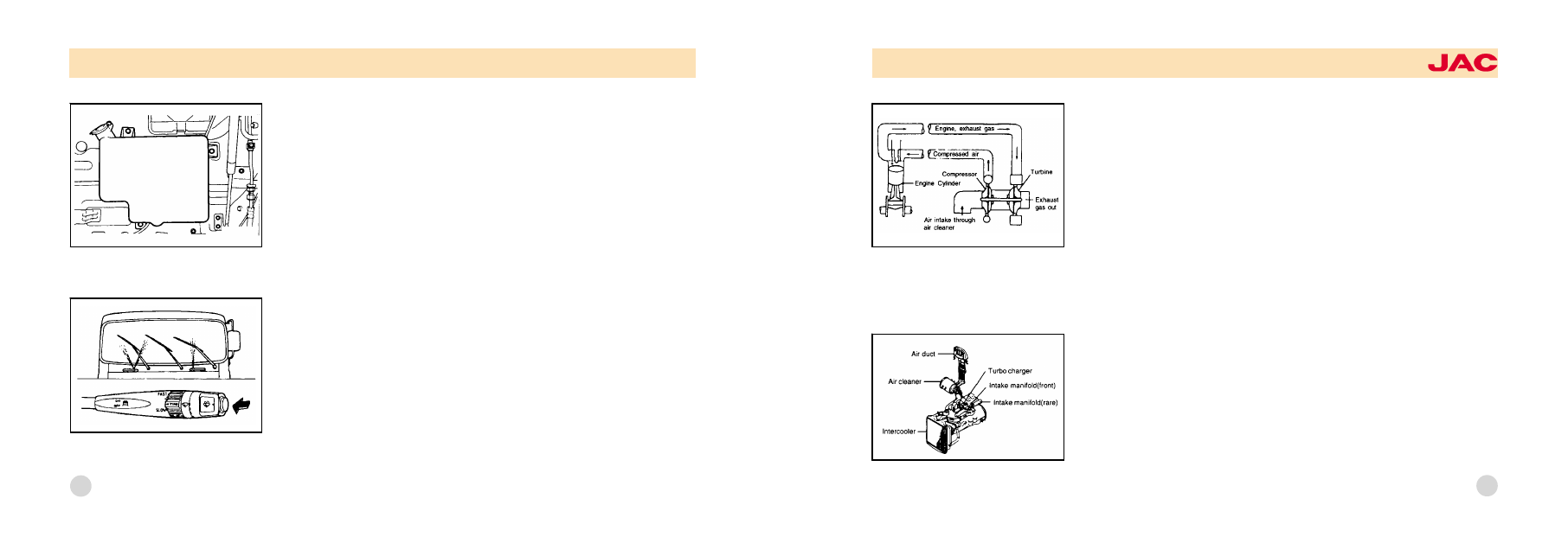

WINDSHIELD WASHER FLUID LEVEL
Check to ensure that windshield washer fluid is at a proper level.

Operation of wipers

荫

Push the knob to check that the windshield washer fluid is sprayed at the

correct position.

荫

Turn the lever and check the wipers for proper operation.

NOTE:
Be sure to operate the windshield washer before the wipers are operated.
Do not operate the wipers on dry glass,
This can result in more rapid wear of the wiper blades and may scratch the
glass.

166

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

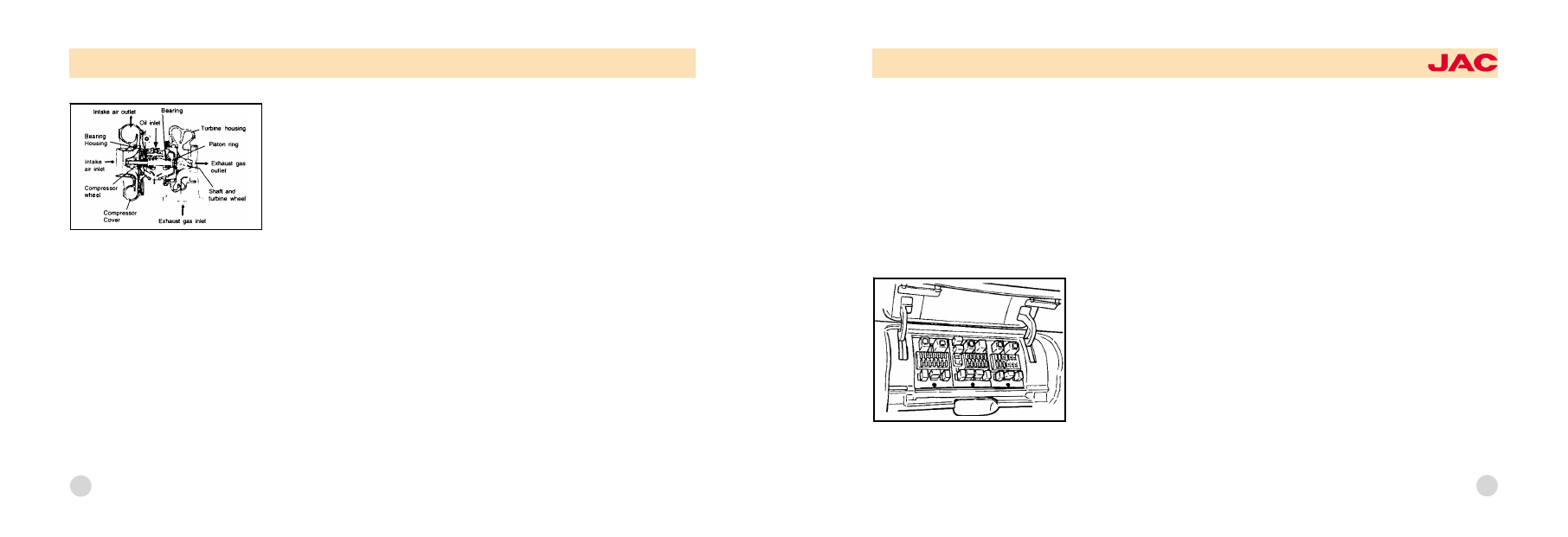

TURBOCHARGER
Principle of turbo charger operation
Turbo engine is a device that produces more power by supplying sufficient air
into the combustion chamber by using the energy of exhaust gas is usually
wasted in the general engine.
The exhaust gases are accelerated in the turbine housing and directed onto
the turbine wheel to turn it.
This spins the compressor wheel, which results in the intake air being forced
into the engine cylinders.
As the intercooler is installed that improves the fuel economy and power of the
engine, while reducing harmful exhaust gases to a minimum.

Intercooler
The intake air compressed by the turbocharger increases to 170~C and as a
result, power of the engine is limited by engine overheated. The intercooler
cools the heat. This improves the combustion efficiency and as a result, it in鄄
creases that the fuel economy and power of the engine, while reducing harm鄄
ful exhaust.

167

Precautions while operating
1. Check the oil level and oil pressure
Before starting the engine, measure the crankcase oil level. As soon as the
engine starts, check oil pressure indicator for nor mal rise.
2. Warm the engine up
After the engine starts, avoid sudden acceleration or sudden start.
Enough RPM is needed before starting engine until the engine is warm for 3 to
10 minutes.
3. No staring suddenly and No accelerating heavily
If you accelerate heavily, start suddenly or when you turn off the engine sud鄄
denly it may damage to the engine and turbocharger parts.

CAUTION

荫

If running a vehicle without air cleaner filter, foreign material drawn can de鄄

stroy engine and turbo charger.

荫

When you turn off an engine suddenly may damage bearing, hi-speed rota鄄

tion part of turbo charger inside, so let the engine run at idle for sufficient time.

168

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

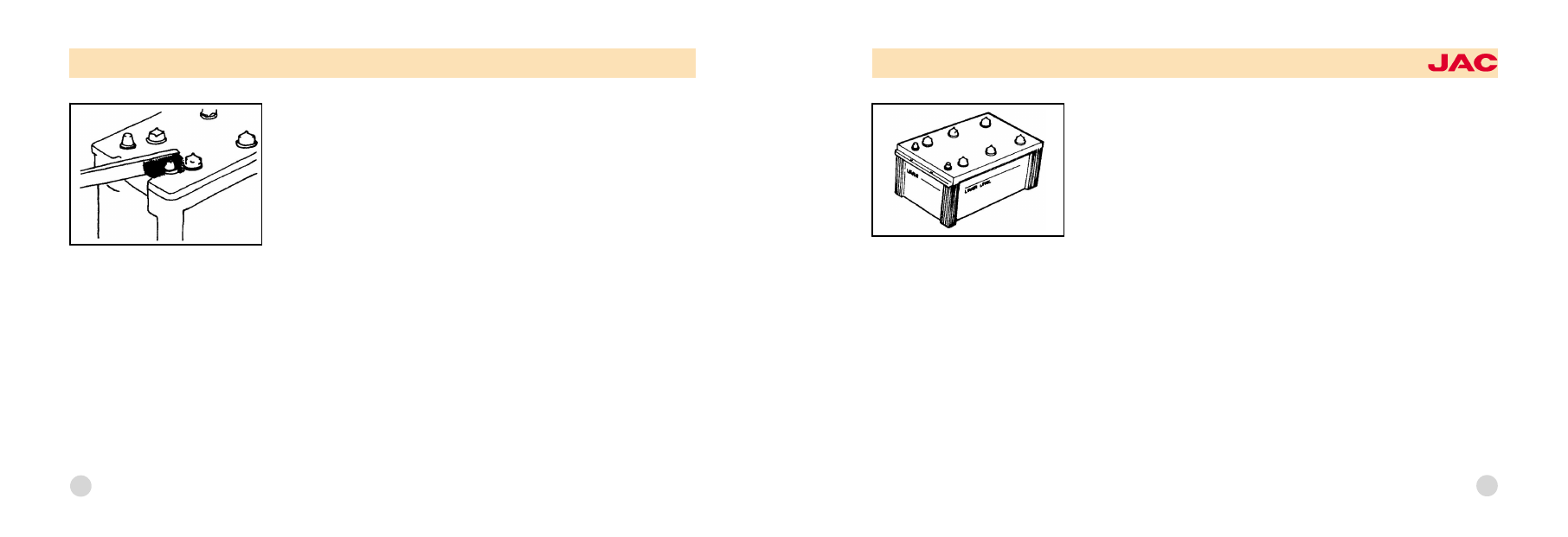

BATTERY INSTRUCTIONS
Check the battery fluid level and specific gravity at regular intervals.
CAUTION:

荫

The battery generates highly Inflammable gases.

Take special care not to use a fire or produce sparks near the battery.

荫

The battery fluid contains sulfuric acid.

In case of contact with the skin or clothes, immediately wash away with a large
amount of clean water and seek medical help.

Cleaning of battery terminals
1. Clean the battery terminals if they are stained or corroded. If there is white
powder on the terminals, wash with hot water.
2. Remove and polish the terminals with a wire brush or emery paper if they
are markedly corroded.
3. Apply a thin coat of grease to the terminals after cleaning and tightening.
NOTE:
The terminals must be firmly tightened. Before cleaning the terminals, make
sure the caps are installed securely to prevent foreign matter from entering the
battery.

169

Fluid Quantity
The fluid level should be between the "UPPER' and "LOWER' level lines. If the
level is low, add distilled water up to the 'UPPER' line.
NOTE:
If your battery has only one level line, the line indicates the "LOWER" level
(lowest).
If your battery has no level line, the fluid level should be between 10 and
15mm above the plates.
If the level is low, add distilled water until it is 15mm above the plates.
NOTE:
After addition of water, be sure to charge the battery (by operating the vehicle),
because otherwise the fluid could be frozen in winter.
Specific gravity
Measure the specific gravity. If it is less than 1.220 (at a fluid temperature of
20~C), recharge the battery.
NOTE:
The standard specific gravity of battery is 1.260 to 1.270 (at a fluid temperature
of 20~C).

170

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

REPLACEMENT OF FUSE
If the electrical system is out of order, open the cover and check for a blown
fuse in the following sequence.
1. Open the cover.
2. Remove the circuit checker from the reverse side of the cover.
3. Insert the female terminal of the circuit checker into 'CHECKER' ground ter鄄
minal and touch the male terminal to the fuse top surface.
4. If the lamp lights, the fuse is good.
The headlamp circuit should be checked with the head light switch at lighting
position.
5. Replace the defective fuse.
CAUTION:

荫

Use of a fuse out of specification or wire could be dangerous. Be sure not

to use a substitute fuse. Make sure that a blown fuse is replaced with a gen鄄
uine fuse. If a defective point cannot be located, have inspection made at your
nearest service shop.

荫

Do not pour water over the relay and fuse box. Do not put your foot on the

box or kick it. When the inside of the cab was cleaned with water, remove the
water completely through the drain hole in the floor and then tilt the cab.

171

CENTRALIZED LUBRICATION SYSTEM(If installed)
C.L.S (Centralized Lubrication System) is the device to lubricate a proper quantity of grease into all major chassis parts
(except propeller shaft) automatically at regular interval of time through an exclusive lubrication pipe with a control unit
during driving.
Inspecting & Replenishing Grease
Pour grease to the MAX remarked on the reservoir tank.

荫

Inspect or add grease every 2 months

荫

Recommended grease: NGL 100,000

CAUTION

荫

When the grease is poured into the reservoir tank it must be a pure thing.

荫

Replenish grease through the exclusive lubrication inlet to avoid entering foreign material.

NOTE
Lubricate manually with pressing the manual lubrication switch beside the timer as required especially in rainy time or af鄄
ter washing a vehicle. Lubricating interval has specified 6 hour when the vehicle is delivered. Do not necessary to adjust
again.
CLS Inspection

荫

Pour grease into the reservoir tank. Turn the ignition key to the ON position and push the manual button.

荫

Check the operating condition of the pump. If it is normal open a plug on the end of the fractionator. The pump

should be operated continuously until the grease is flowed.

荫

Turn the main switch off after bleeding air completely from the main pipe and then lock the plug.

172

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

荫

Turn the battery switch on for 15 seconds and off for 5 repeatedly and then check whether the grease lubricates.

荫

Check the indicator lamp is off when the pump is operated.

CAUTION
Do this procedure once a day before driving.
NOTE

荫

The auto grease indicator light is turned on at the same time with operation of the pump, and after 3 seconds the light

is off. The pump is operated for 154 seconds at one time.

荫

If the auto grease indicator light is illuminated continuously even after 3 seconds there is a malfunction in the CSL.

Have the CLS inspected and repaired by an authorized JAC dealer.
CAUTION

荫

Turn the main switch off after having the pump worked for 154 seconds although the lamp is off after 3 seconds nor鄄

mally.

荫

Inspect the tightening condition of leak age of the conjunction part and grease line.

Management of CLS

荫

Check that there is the grease lubricated at a necessary part around the refueling hole and leaking grease at con鄄

necting part of thelubricator and fractionator, periodically.

荫

Wash the grease container with benzene or mineral oil. Never use trichloroethelene or equivalent solvent.

荫

Maintain the main switch is OFF when the vehicle is not working for a long time.

荫

If you work the CLS when the tank is empty, it may be damaged. Inspect frequently.
