2-30 CAB AND FRAME

Fixing Torque

Rear Door Assembly

Removal

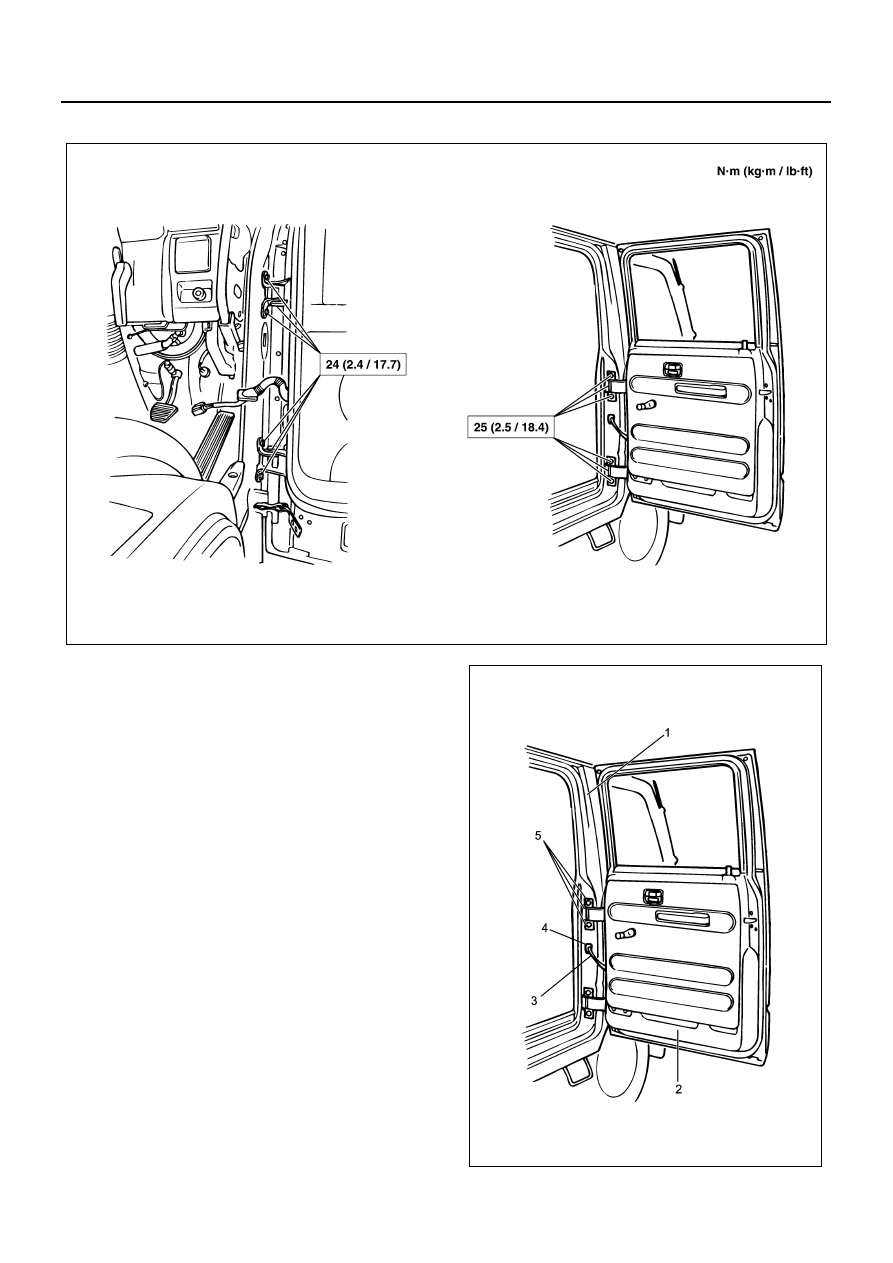

1. Rear door harness connector (4)

• Remove the harness grommet (3) and discon-

nect the connector inside center pillar (1).

2. Rear door assembly mounting bolt (5)

• Support the rear door assembly and remove

the 3 bolts on each hinge. (Put mark on the
hinge beforehand.)

3. Rear door assembly (2)

N2A0055E

N2A0056E

CAB AND FRAME 2-31

Installation

For installation, reverse the removal procedure taking
the following points into consideration.

1. Tighten the rear door assembly mounting bolts to

the specified torque.

Tighten:
Rear door assembly mounting bolt to 25 N

⋅m (2.5 kg⋅m/

18.4 lb

⋅ft)

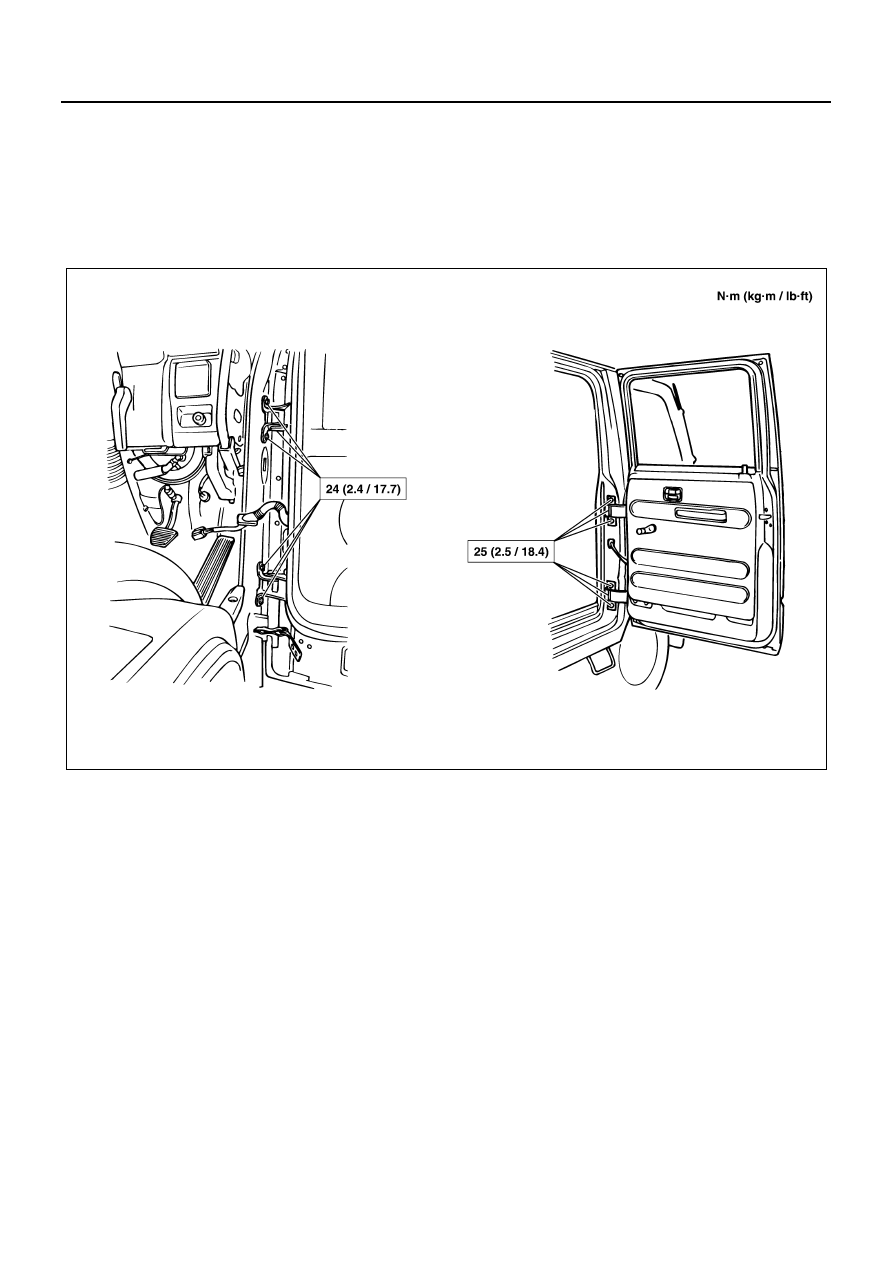

Fixing Torque

N2A0057E

2-32 CAB AND FRAME

Front Door Trim Pad

Component

Removal

1. Disconnect the battery ground cable.
2. Guard bar (high cab model, wide cab model)

• Open the grommet and remove the 2 screws.

3. Inner waist seal

• Remove the clips one by one with a bladed

screwdriver. Note that excessive force will
cause deformation. Be careful not scratch the
pillar with their edge while removing.

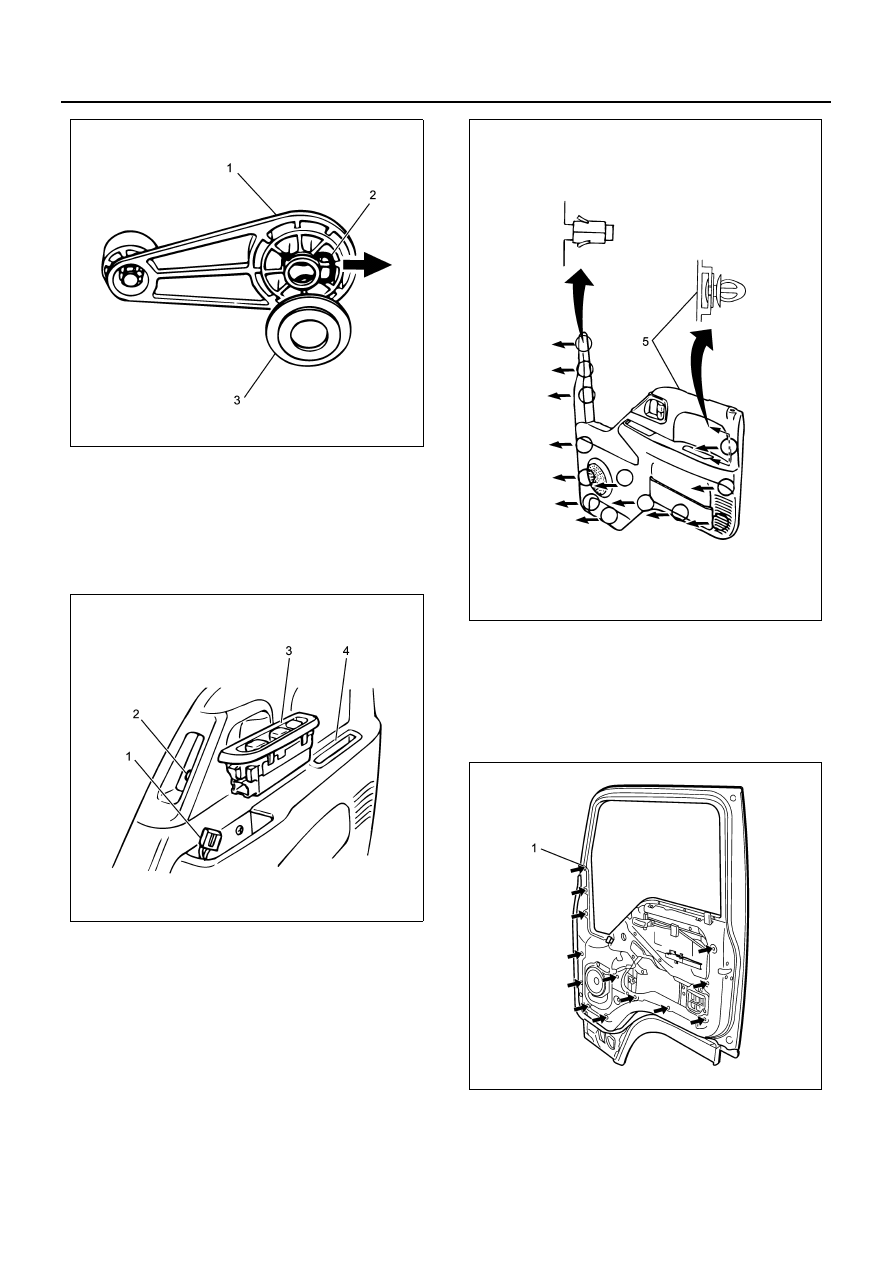

4. Window regulator handle (1). (if equipped)

• Pull the fixing pin (2) to remove the washer (3)

and body.

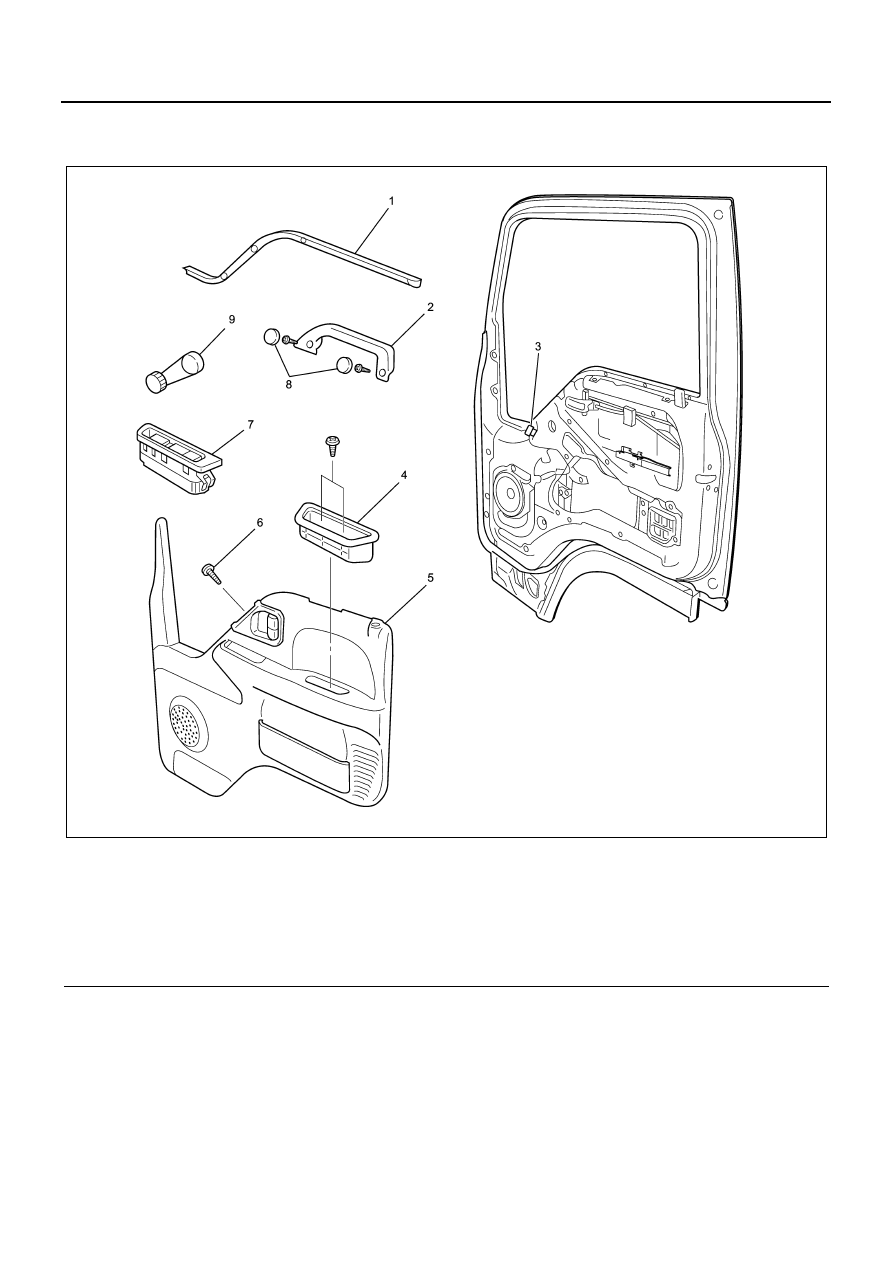

Legend

1. Inner waist seal

6. Screw

2. Guard bar (High cab model, wide cab model)

7. Power window switch

3. Power window switch connector

8. Grommet

4. Door pull case

9. Window regulator handle (if equipped)

5. Front door trim pad

N2A0058E

CAB AND FRAME 2-33

5. Power window switch (3)

• Pull out the switch from the door trim pad and

disconnect the connector (1).

6. Screw (2)
7. Door pull case (4)

• Remove the 2 mounting screws.

Caution:
The above parts 3 to 5 can be removed in any order or
each of them can be removed independently.

8. Front door trim pad (5)

• Remove the clips at 13 positions.

Installation

For installation, reverse the removal procedure taking
the following points into consideration.

1. Adjust the trim pad clip to the mounting hole (1) on

the door panel side and install the trim pad so as to
prevent any float, skewness or door harness bite.
