1A-10 HEATING AND VENTILATION

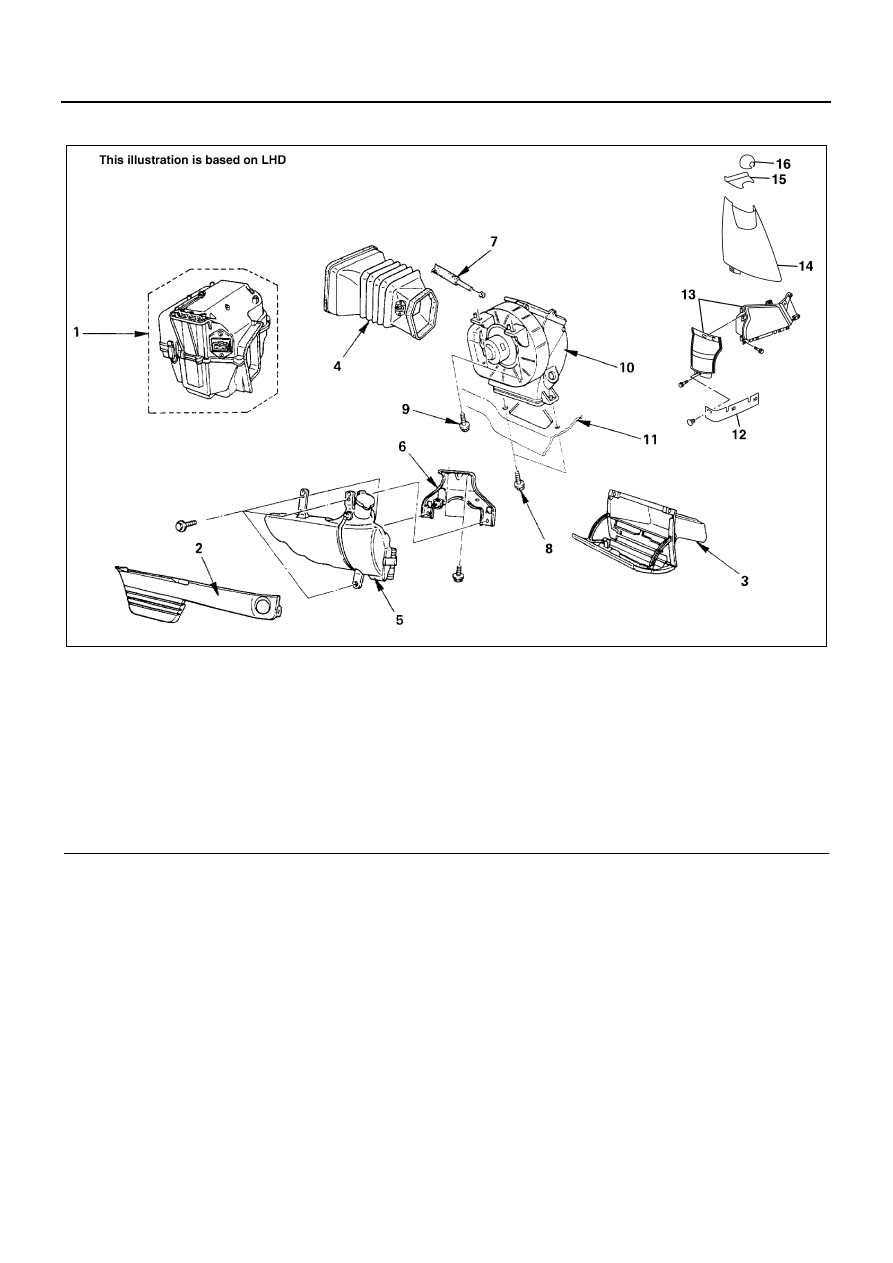

Blower Assembly

Legend

1. Evaporator assembly (A/C only)

9. Bolt (Blower assembly - Reinforce)

2. Under cover (Without A/C)

10. Blower assembly

3. Glove box (Without A/C)

11. Floor panel

4. Duct (Without A/C)

12. Headlight grill cover

5. Washer tank (Without A/C)

13. Headlight assembly and combination light (RH)

6. Washer tank bracket

14. Front side panel

7. Blower control cable

15. Outside mirror cover

8. Bolt (Panel-Blower assembly)

16. Mirror stay cap

N1A0025E

HEATING AND VENTILATION 1A-11

Removal

Preparation:
Disconnect the battery ground cable.
Discharge and recover refrigerant (A/C only).

1. Glove Box (Without A/C)

Open the glove box and remove the fixing screws.

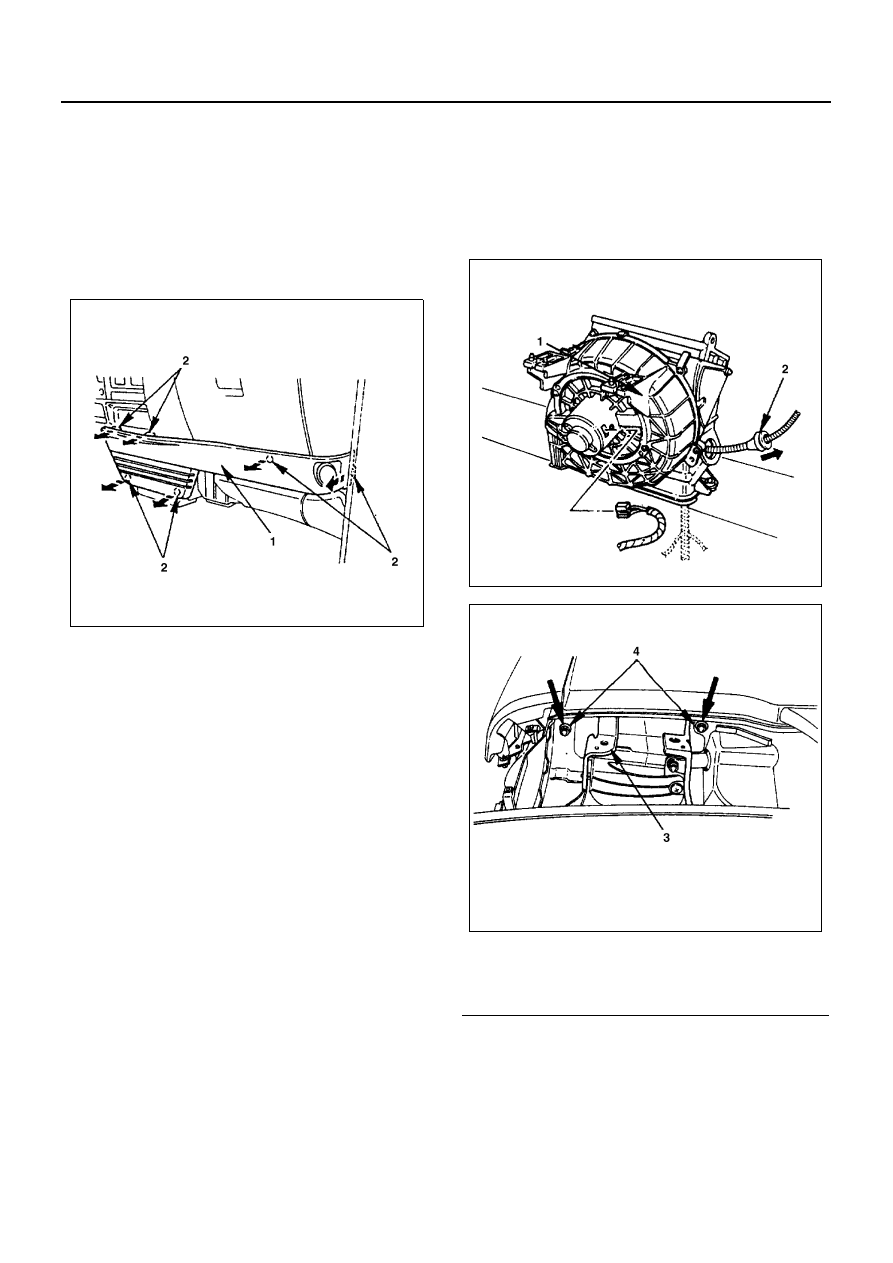

2. Under Cover (Without A/C)

While pulling the under cover (1) with care, remove
the clips (2) on the backside of the cover.

3. Washer Tank (Without A/C)

Remove the washer tank fixing three bolts (Upper:
two, Lower: one) and disconnect the connector.

4. Washer Tank Bracket

Disconnect the harness connection connector and
remove the fixing bolts.

5. Blower Control Cable

Disconnect the blower control cable from the blow-
er assembly.

6. Evaporator Assembly

Refer to Section 1B “AIR CONDITIONING” for
Evaporator Assembly removal procedure.

7. Duct (Without A/C)
8. Mirror Stay Cap

Spread the stay fixing part by fingers to remove the
mirror stay cap. Be careful not to break the two in-
side claws.

9. Outside Mirror Cover

Insert a screwdriver to the front ends of cover to re-
move the outside mirror cover.

10. Front Side Panel

Remove five clips and a bolt.

11. Headlight Grill Cover

Remove the headlight grill cover from the claw part
of headlight assembly at first, and then remove a
clip.

12. Headlight Assembly and Combination Light (RH)

• Refer to Section 8 “CAB AND CHASSIS ELEC-

TRICAL” for Headlight removal procedure.

• Remove the ground point bolts of headlight

bracket (RH) (3) and right frame (front).

• Remove the grommet (2) provided at the lower

right side of the blower assembly (1), and pull
in the harness to the room through the blower
hole.

13. Bolt (Panel - Blower Assembly)

N1A0026E

Legend

3. Headlight bracket (RH)
4. Bolt (Panel-Blower assembly)

N1A0027E

N1A0028E

1A-12 HEATING AND VENTILATION

14. Bolt (Blower Assembly - Reinforce)

15. Blower Assembly

• Remove the blower fixing bolts.
• Drop the blower positioning pins from the rein-

force to remove them.

Installation

To install, follow the removal steps in the reverse order,
noting the following point.

1. Adjust the blower control cable.

Refer to “CONTROL LEVER ASSEMBLY” installa-
tion procedure in this section.

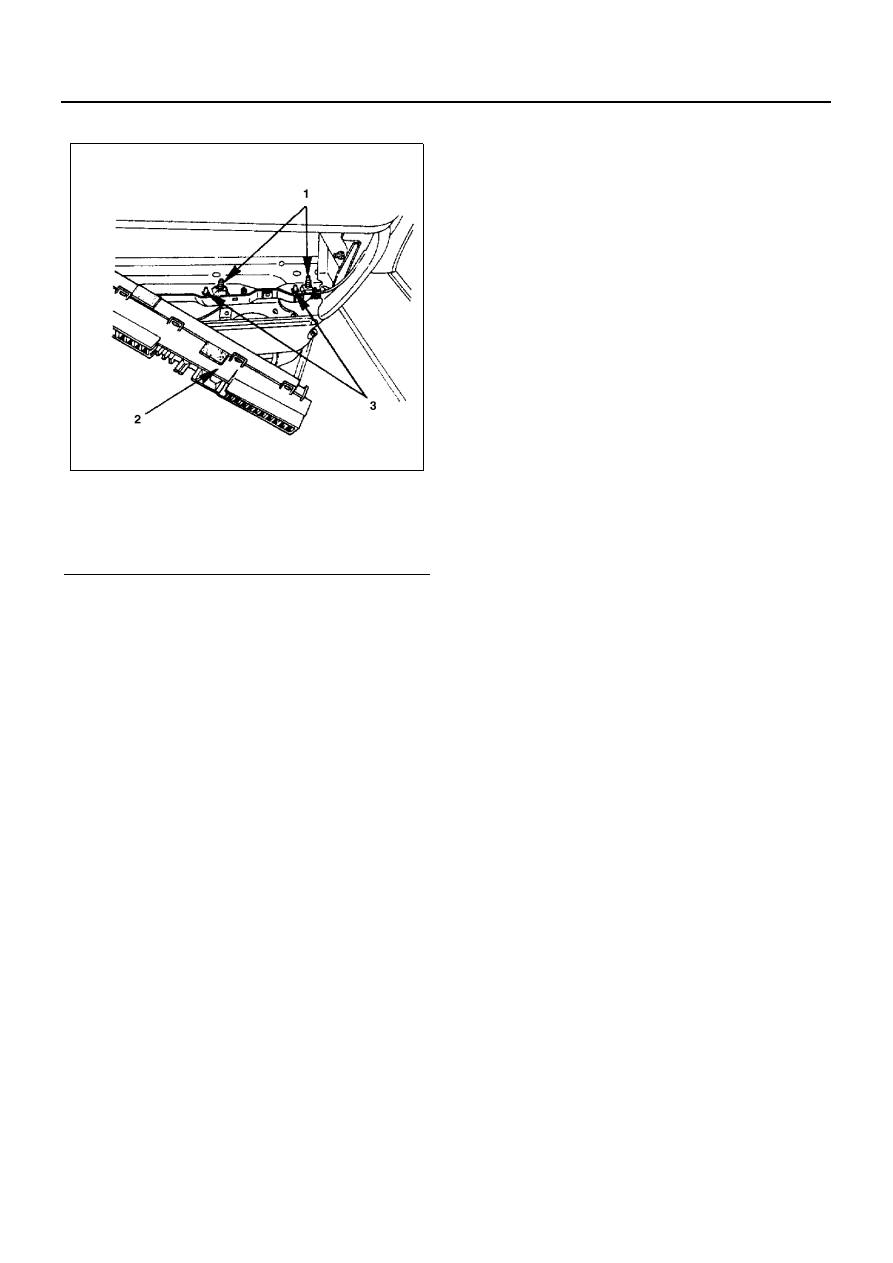

Legend

1. Bolt (Blower assembly - Reinforce)
2. Fuse box
3. Pin

N1A0029E

HEATING AND VENTILATION 1A-13

Blower Link Unit/Mode Door

Removal

Preparation:
Disconnect the battery ground cable.

1. Blower Assembly

Refer to “BLOWER ASSEMBLY” removal proce-
dure in this section.

2. Blower Filter
3. Door Lever

Pull out the door lever while raising up the catch of
the door lever.

4. Lower Case

5. Upper Case

Separate two halves of the upper case.

6. Mode Door
7. Mode Sub Lever

Press the tab of the sub lever inward, and take out
the sub lever.

Installation

To install, follow the removal steps in the reverse order.

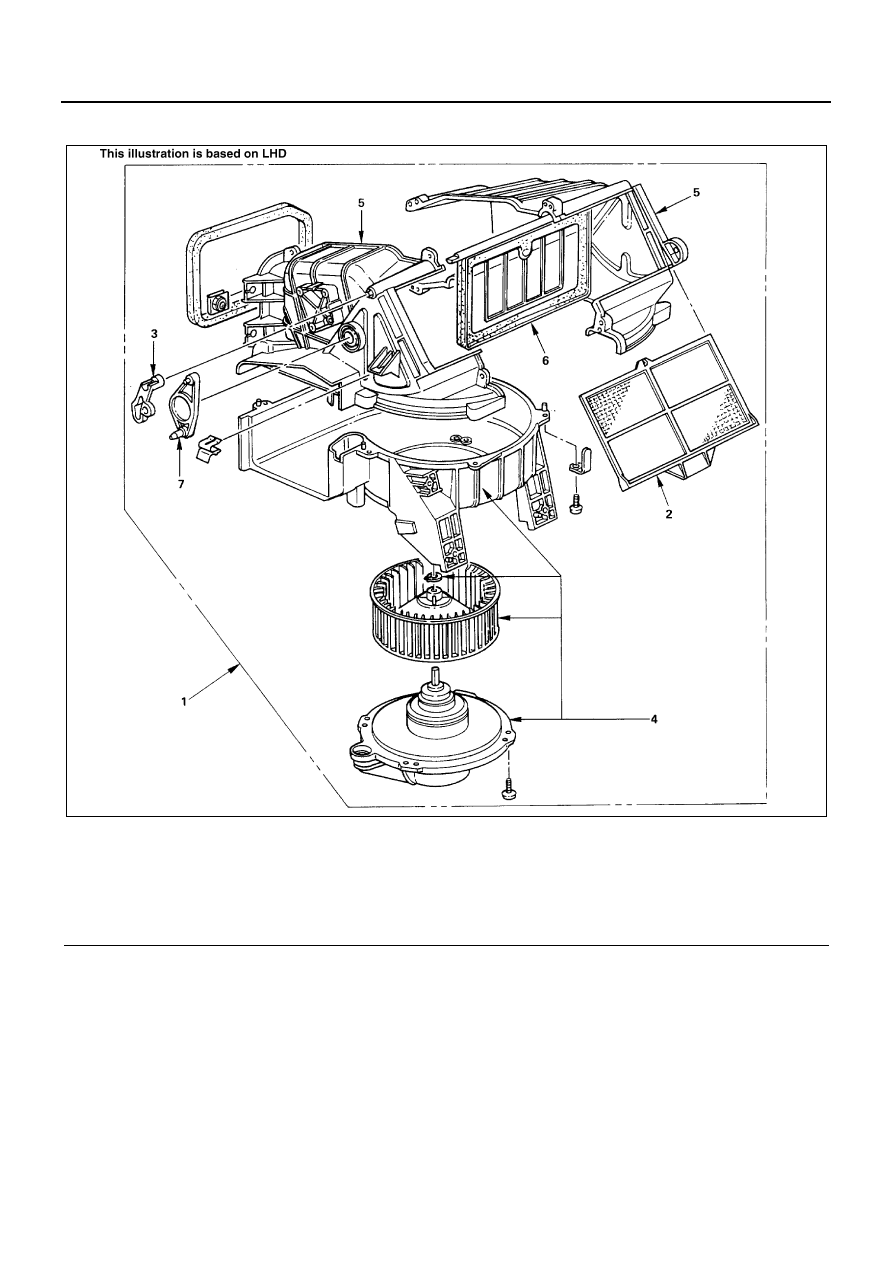

Legend

1. Blower assembly

5. Upper case

2. Blower filter

6. Mode door

3. Door lever

7. Mode sub lever

4. Lower case

N1A0030E
