1A-6 HEATING AND VENTILATION

ON-VEHICLE SERVICE

Heater Unit/Heater Core

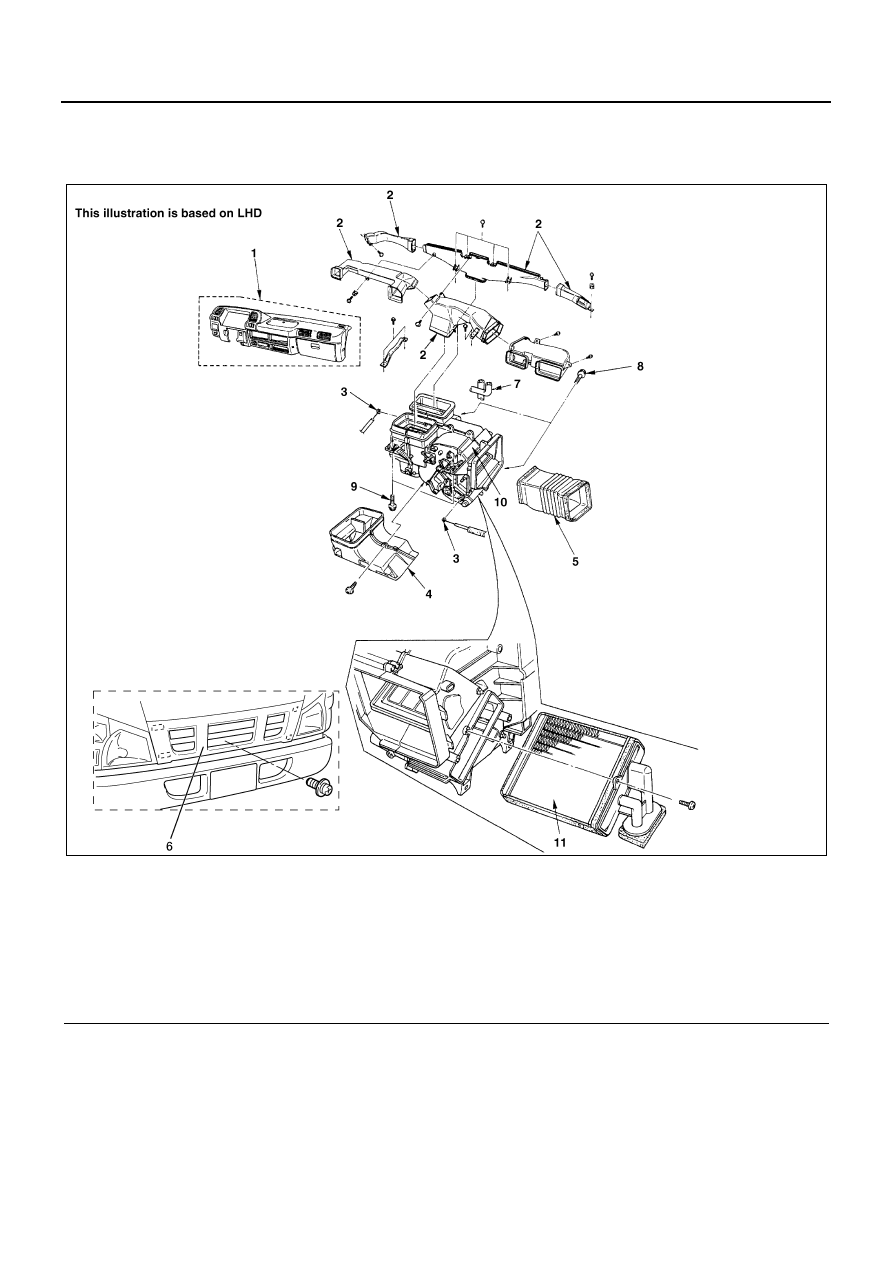

Legend

1. Instrument panel assembly

7. Water hose

2. Defroster nozzle and ventilation duct

8. Bolt (Panel - Heater unit)

3. Heater control cable

9. Bolt (Heater unit - Reinforce)

4. Foot duct

10. Heater unit

5. Duct (NPR only)

11. Heater core

6. Front grille

N1A0020E

HEATING AND VENTILATION 1A-7

Removal

Preparation:
Disconnect the battery ground cable.

1. Instrument Panel Assembly

Refer to Section 2 “CAB AND FRAME” for Instru-
ment Panel Assembly removal procedure.

2. Defroster Nozzle and Ventilation Duct

Refer to “DEFROSTER NOZZLE / VENTILATION
DUCT” removal procedure in this section.

3. Heater Control Cable

Disconnect the cables from the heater unit.

4. Foot Duct
5. Duct (NPR only)
6. Front Grille
7. Water Hose

• Loosen the water hose clips and disconnect the

water hoses from the heater unit.

• Put caps to the openings of the heater unit and

the water hoses to prevent a lot of engine cool-
ant from spilling out of them.

8. Bolt (Panel - Heater Unit)

9. Bolt (Heater Unit - Reinforce)

10. Heater Unit

• Drop the heater unit positioning pins from the

reinforce, and remove the heater unit while slid-
ing the engaged section between the evapora-
tor and the heater unit.

11. Heater Core

Installation

To install, follow the removal steps in the reverse order,
noting the following points.

1. Adjust the heater control cable.

Refer to “CONTROL LEVER ASSEMBLY” installa-
tion procedure in this section.

2. When installing the heater unit, defroster nozzles

and ventilation ducts, be sure that proper seal is
made, without any gap between them.

3. Check the engine coolant level. When the level is

below the specified amount, replenish engine cool-
ant to the proper level.

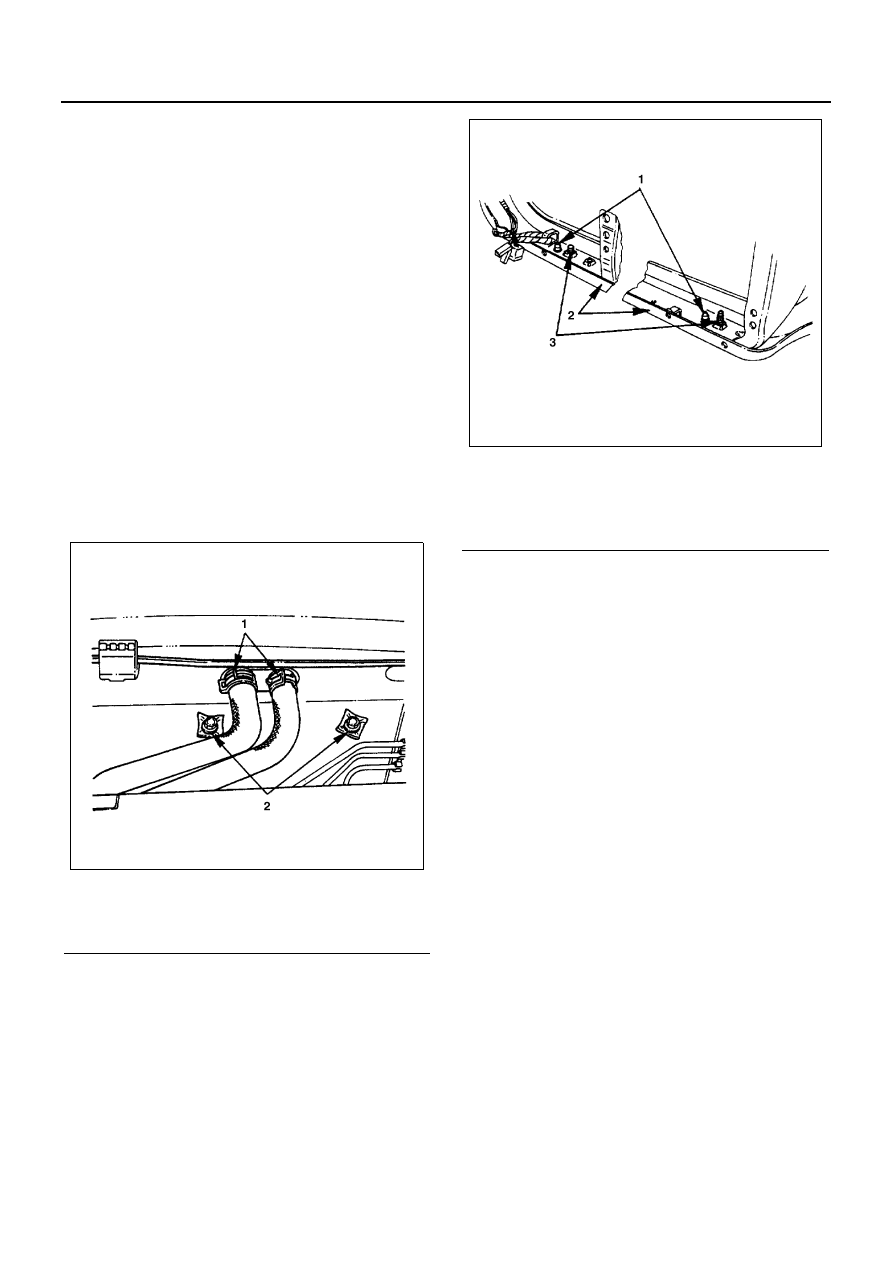

Legend

1. Water hose clip
2. Bolt

N1A0021E

Legend

1. Pin
2. Reinforce
3. Fixing bolt (Heater unit - Reinforce)

N1A0022E

1A-8 HEATING AND VENTILATION

Heater Temperature Control Link Unit/Air Mix Door

Removal

Preparation:
Disconnect the battery ground cable.

1. Heater Unit

Refer to “HEATER UNIT” removal procedure in this
section.

2. Rod
3. Door Lever

Pull out the door lever while raising up the catch of
the door lever.

4. Foot Duct

5. Upper Case

Separate two halves of the upper case.

6. Air Mix Door
7. Mix Sub Lever

Press the tab of the sub lever inward, and take out
the sub lever.

Installation

To install, follow the removal steps in the reverse order.

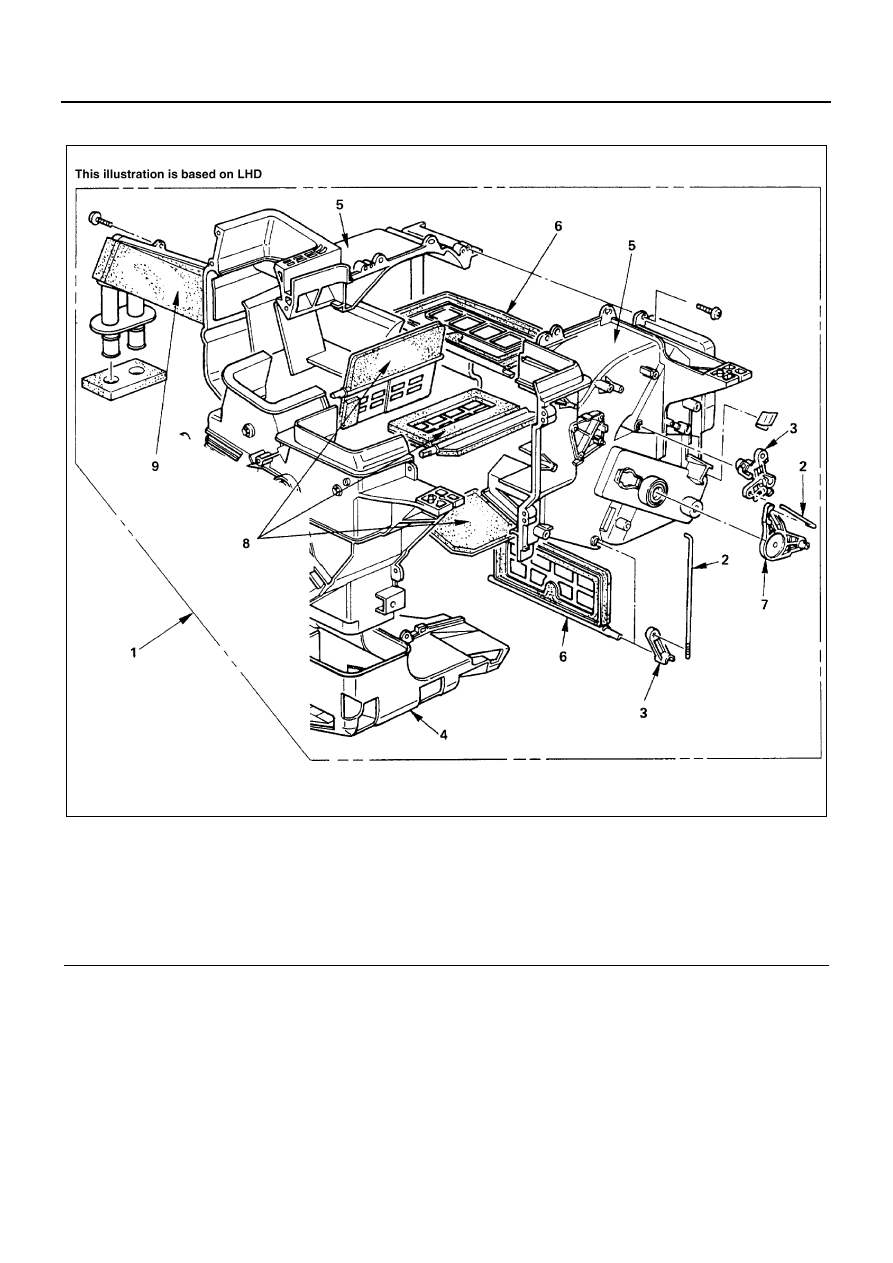

Legend

1. Heater unit

6. Air mix door

2. Rod

7. Mix sub lever

3. Door lever

8. Mode door

4. Foot duct

9. Heater core

5. Upper case

N1A0023E

HEATING AND VENTILATION 1A-9

Heater Mode Control Link Unit/Mode Door

Removal

Preparation:
Disconnect the battery ground cable.

1. Heater Unit

Refer to “HEATER UNIT” removal procedure in this
section.

2. Screw
3. Washer and Mode Main Lever
4. Rod
5. Door Lever

Pull out the door lever while raising up the catch of
the door lever.

6. Foot Duct
7. Upper Case
8. Mode Door
9. Mode Sub Lever

Press the tab of the sub lever inward, and take out
the sub lever.

Installation

To install, follow the removal steps in the reverse order.

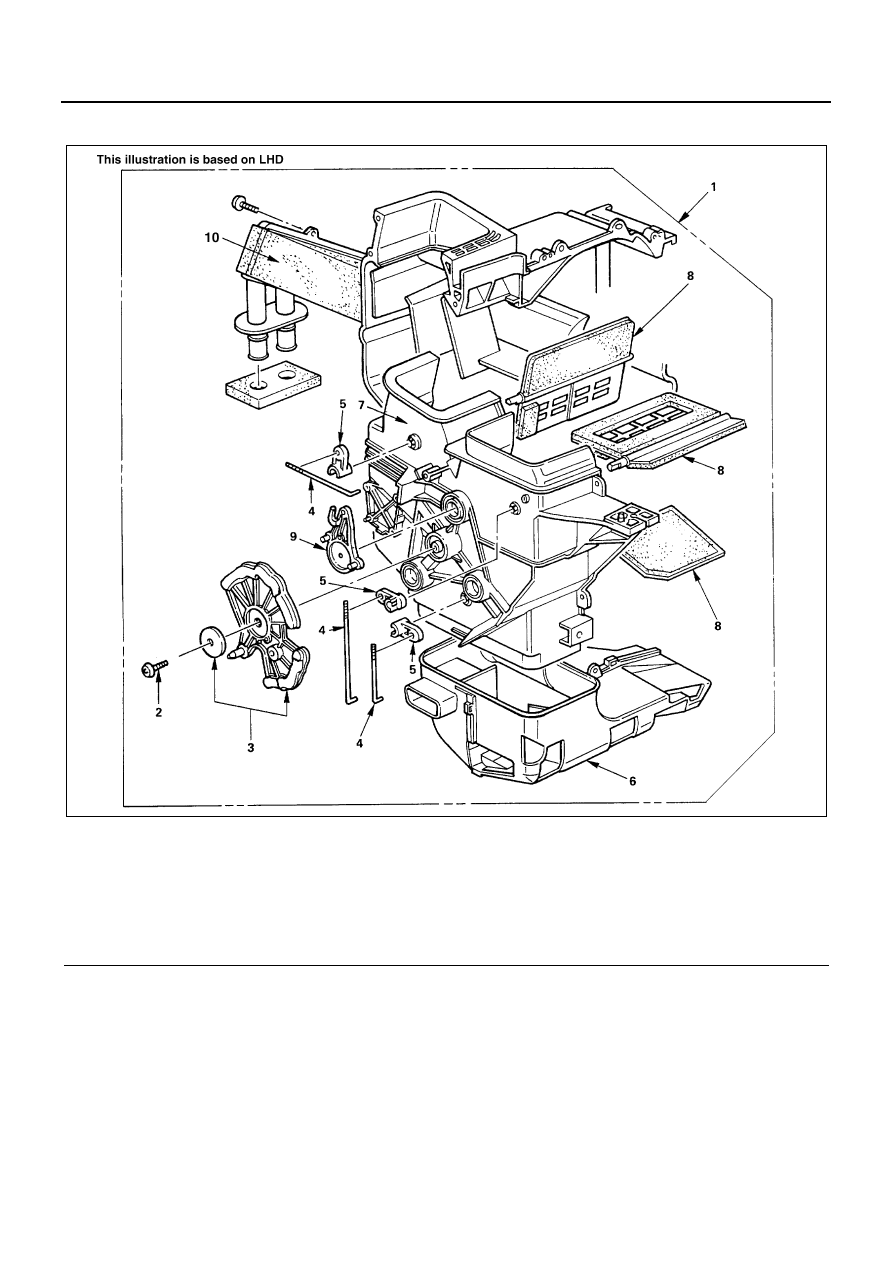

Legend

1. Heater unit

6. Foot duct

2. Screw

7. Upper case

3. Washer and mode main lever

8. Mode door

4. Rod

9. Mode sub lever

5. Door lever

10. Heater core

N1A0024E
