Isuzu N-Series. Manual - part 55

1A-14 HEATING AND VENTILATION

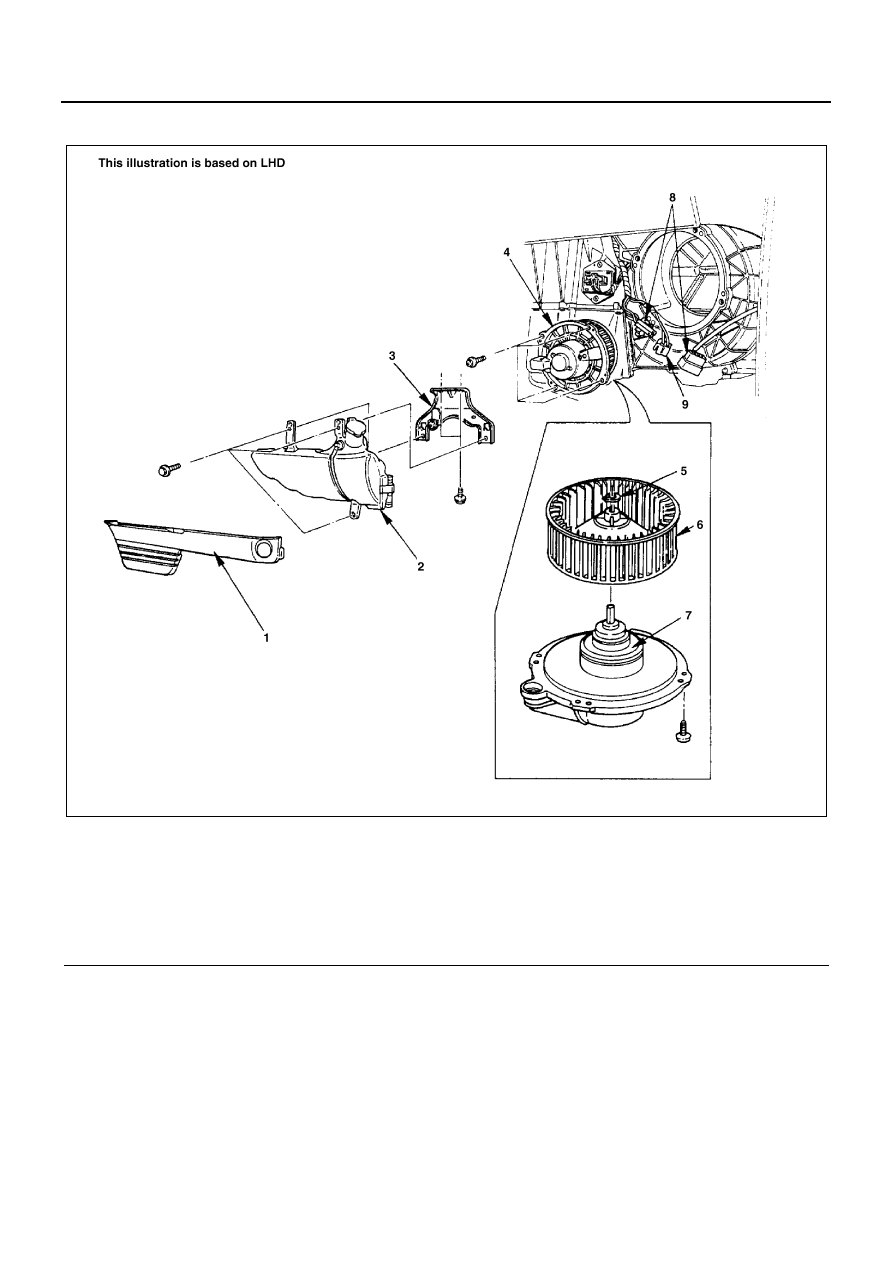

Blower Motor

Legend

1. Under cover

6. Fan

2. Washer tank

7. Blower motor

3. Washer tank bracket

8. Harness connection connector

4. Blower motor assembly

9. Blower motor connector

5. Clip

N1A0031E

HEATING AND VENTILATION 1A-15

Removal

Preparation:
Disconnect the battery ground cable.

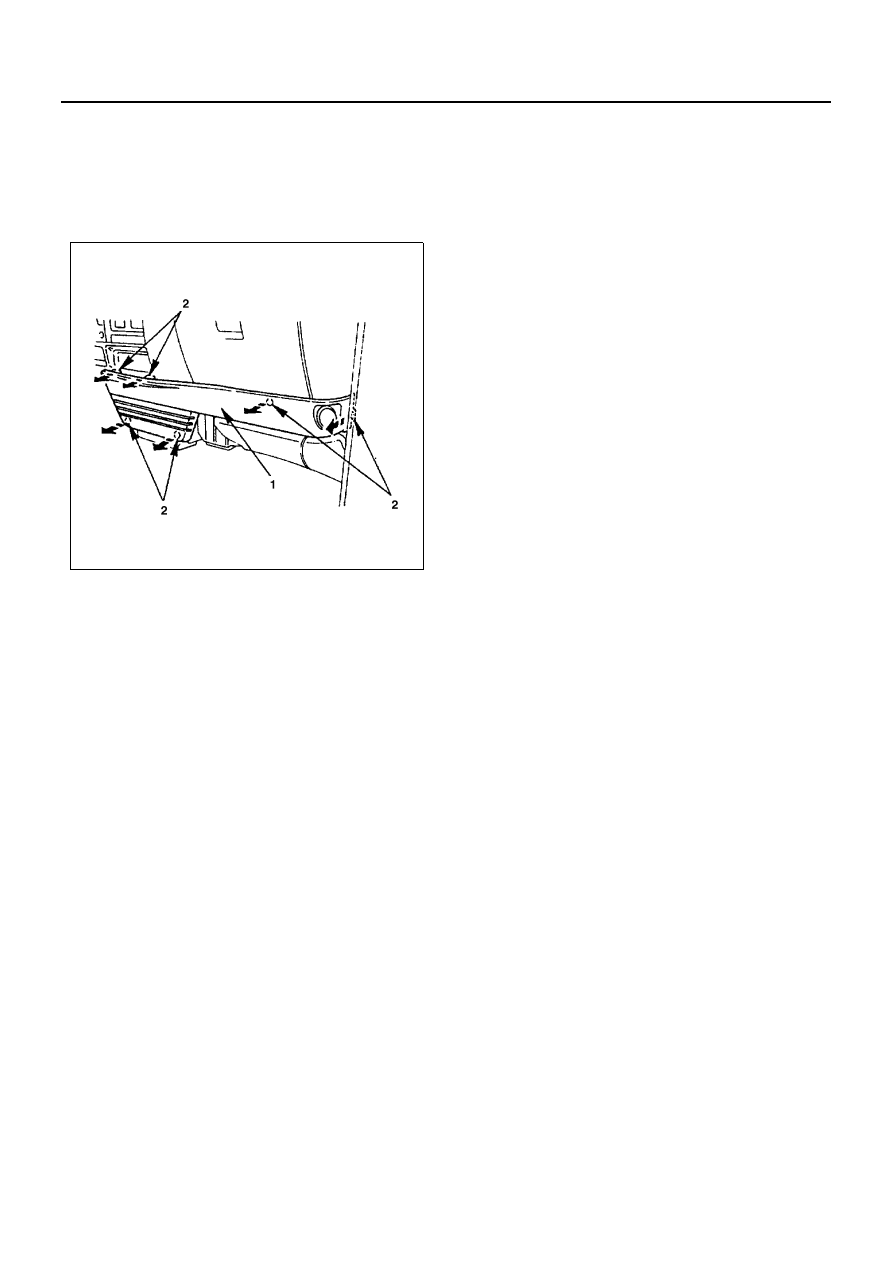

1. Under Cover

While pulling the under cover (1) with care, remove
the clips (2) on the back side of the cover.

2. Washer Tank

Remove the washer tank fixing three bolts (Upper:
two, Lower: one) and disconnect the connector.

3. Washer Tank Bracket

Disconnect the harness connection connector and
remove the fixing bolts.

4. Blower Motor Assembly

Disconnect the motor connector.

5. Clip
6. Fan
7. Blower Motor

Installation

To install, follow the removal steps in the reverse order.

N1A0026E

1A-16 HEATING AND VENTILATION

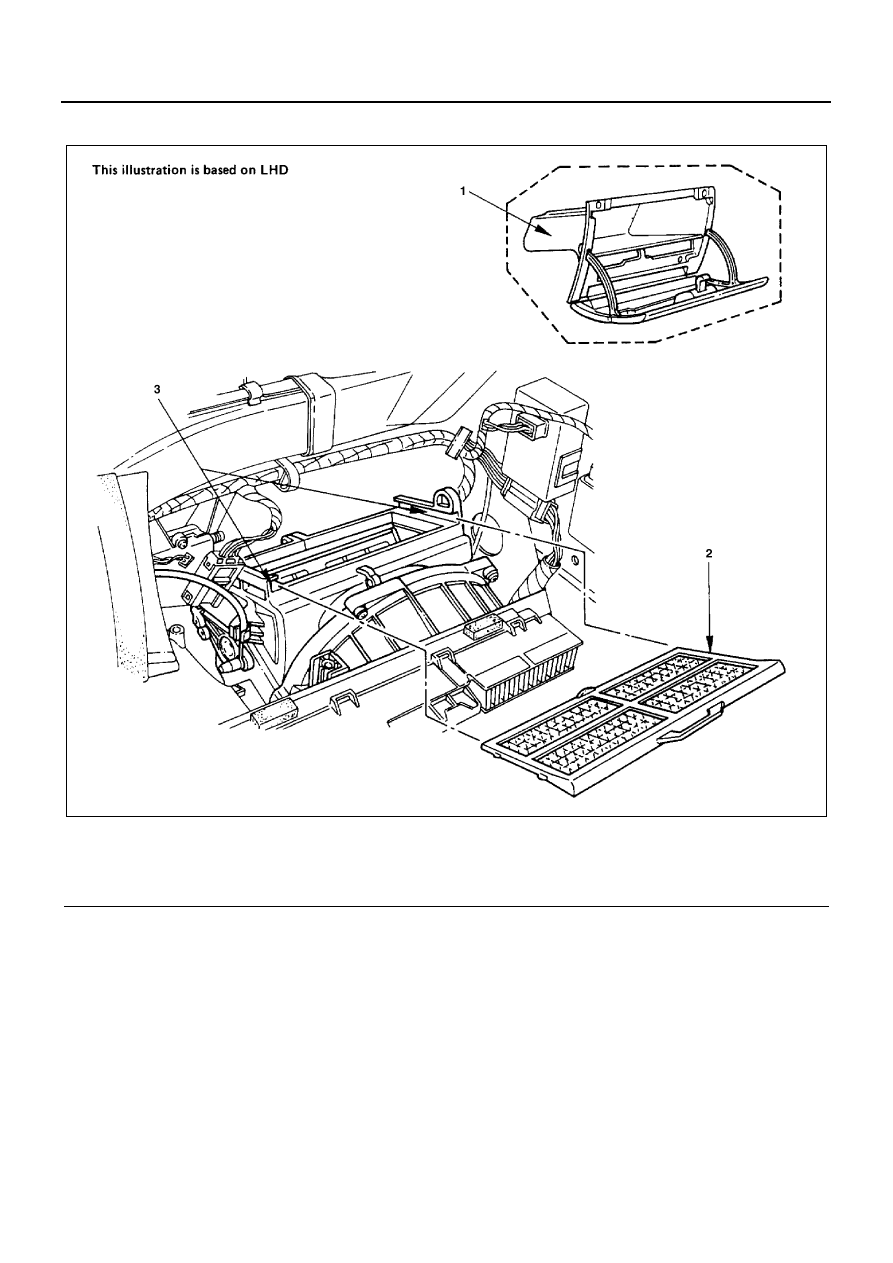

Blower Filter

Removal

1. Glove Box

Open the glove box and remove the fixing screws.

2. Blower Filter

Pull out the blower filter from the blower upper slit.

Installation

To install, follow the removal steps in the reverse order.

Legend

1. Glove box

3. Slit

2. Blower filter

N1A0033E

HEATING AND VENTILATION 1A-17

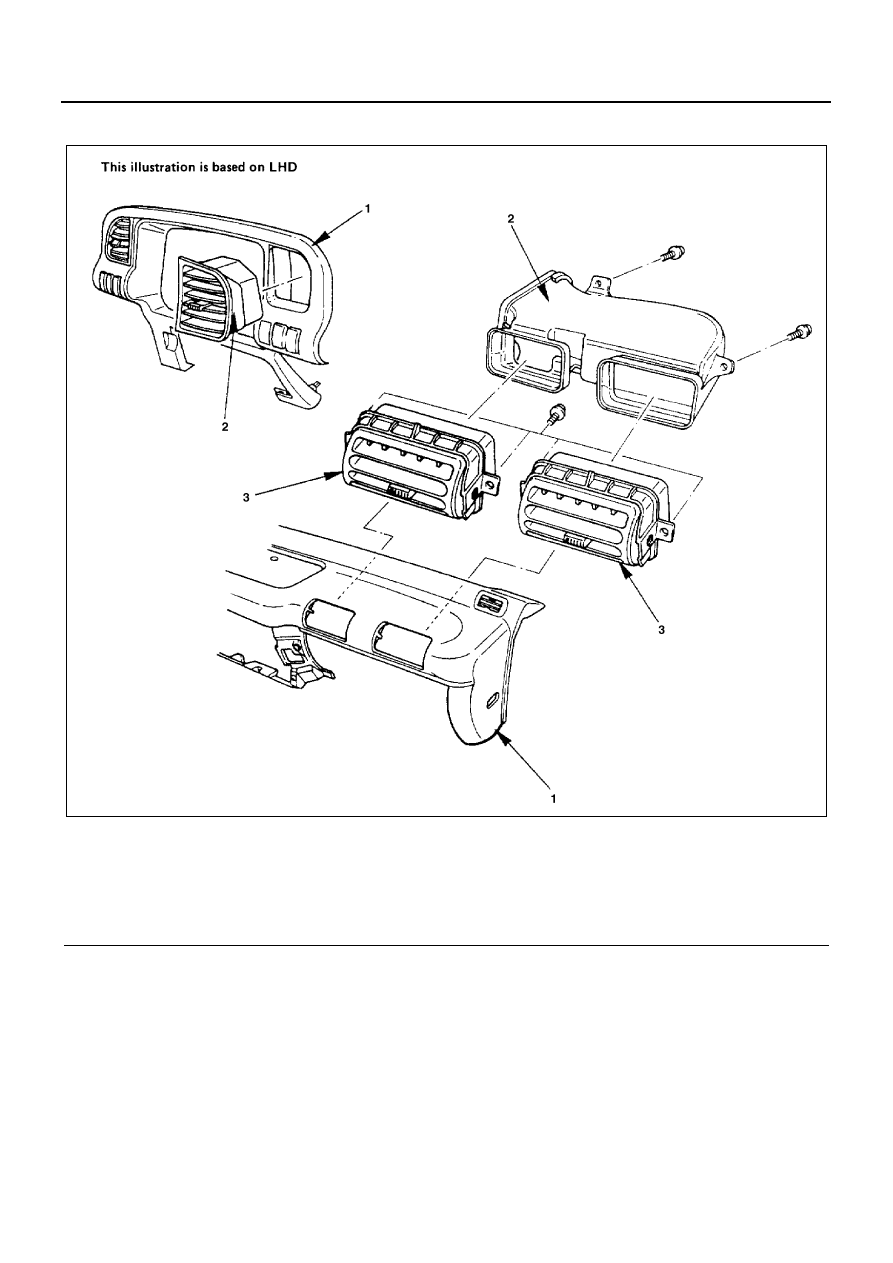

Ventilation Grille

Legend
[Driver Side]

[Passenger Side]

1. Meter cluster

1. Instrument panel assembly

2. Ventilation grille

2. Ventilation duct
3. Ventilation grille

N1A0034E
