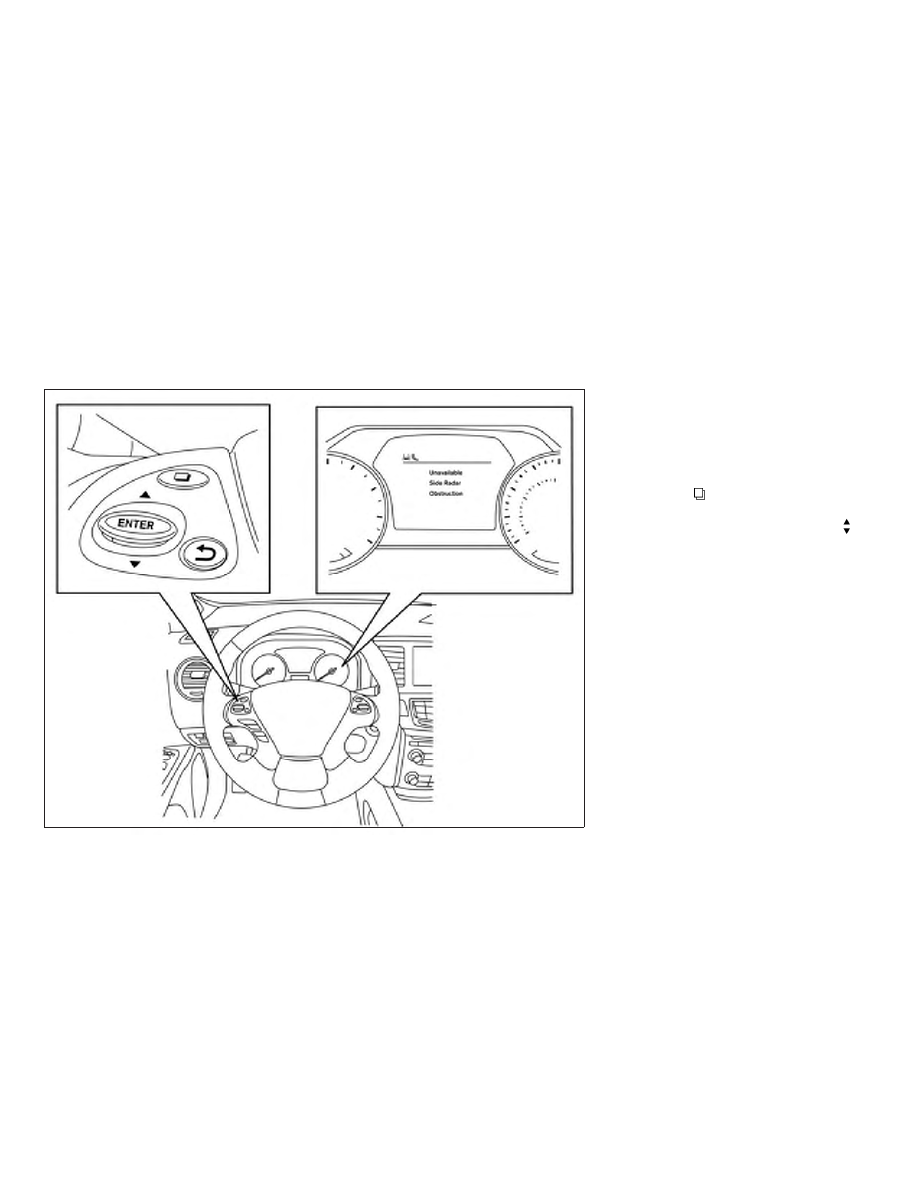

TURNING THE FEB WITH
PEDESTRIAN DETECTION SYSTEM
ON/OFF

Perform the following steps to enable or disable
the FEB with pedestrian detection system.

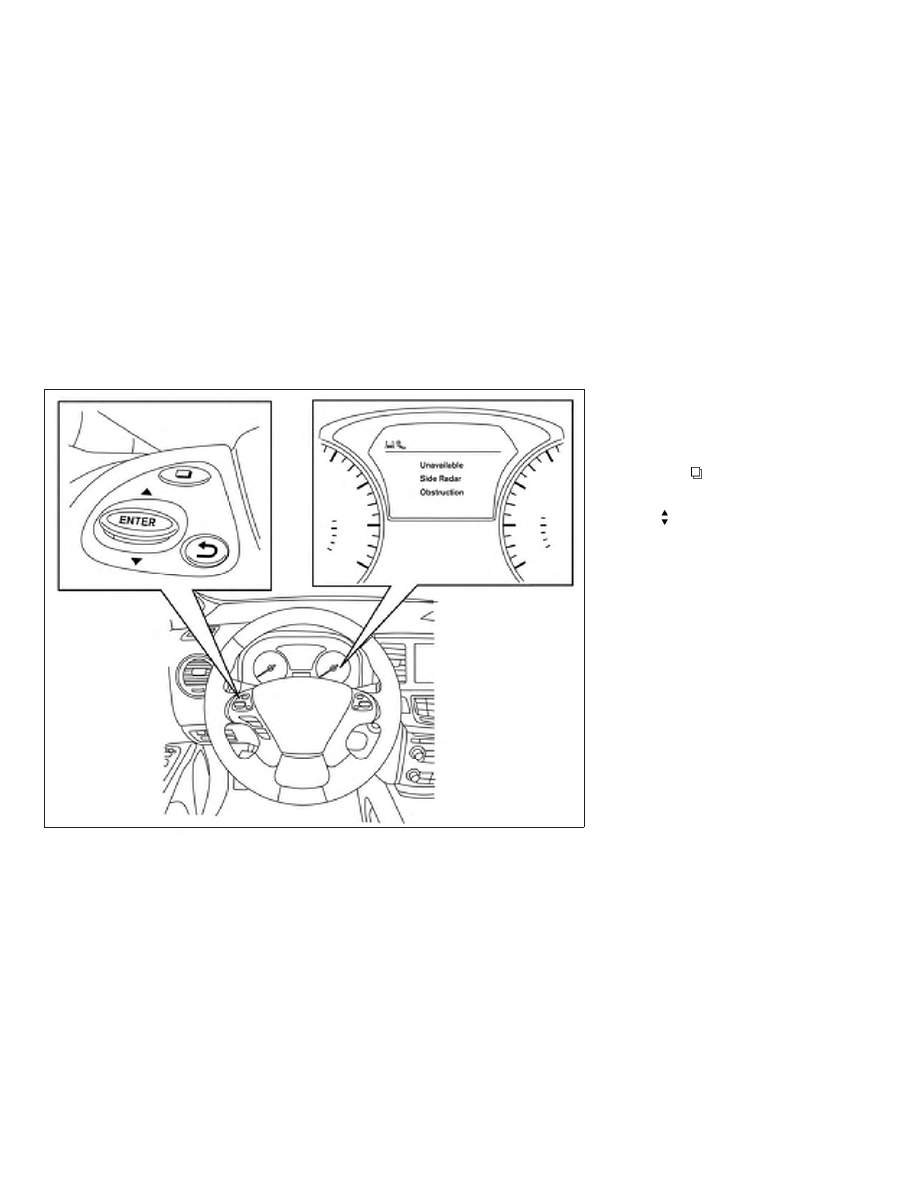

1. Press the

button until “Settings” dis-

plays in the vehicle information display and
then press ENTER button. Use the
button to select “Driver Assistance”. Then
press the ENTER button.

2. Select “Emergency Braking” and press the

ENTER button.

3. Select “System” and press the ENTER but-

ton.

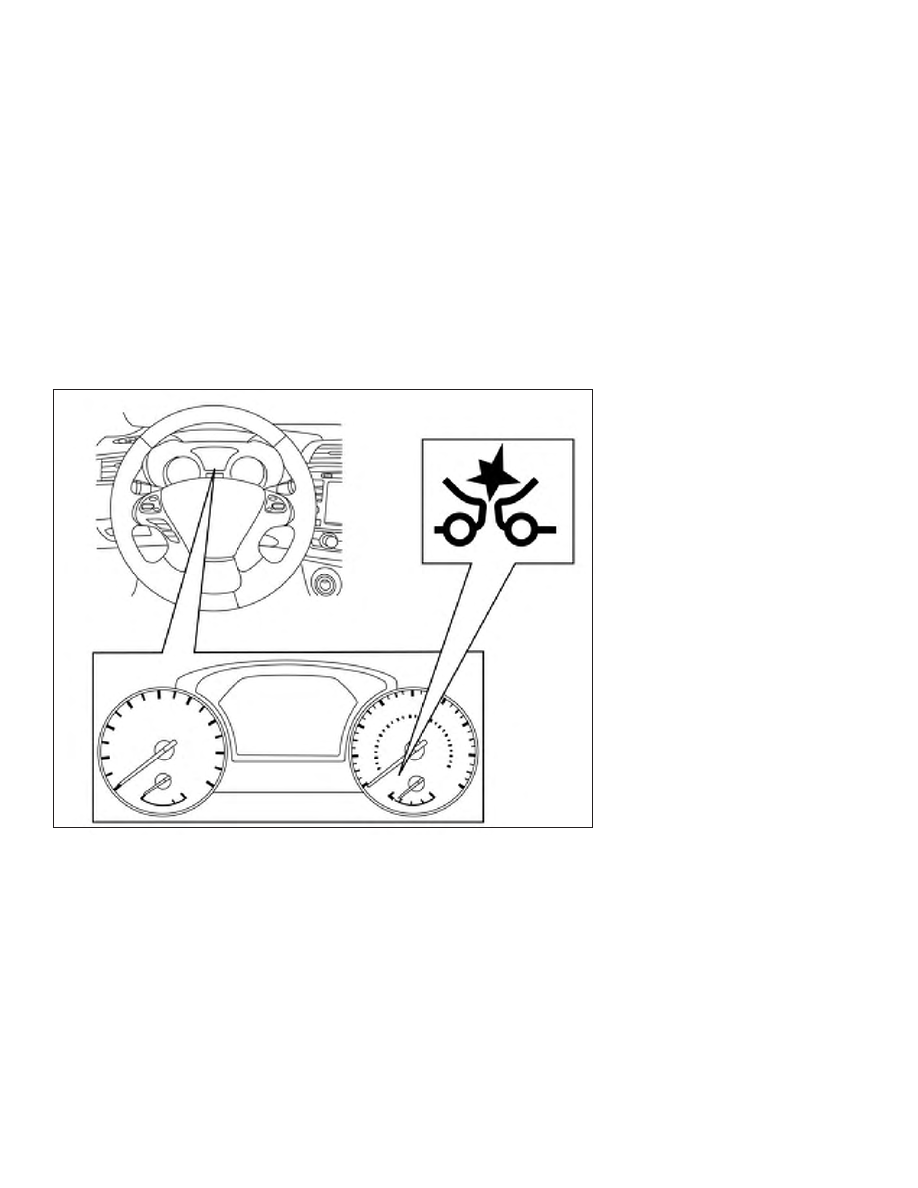

When the FEB with pedestrian detection system
is turned off, the FEB with pedestrian detection
system warning light illuminates.

NOTE:

● The FEB with pedestrian detection system

will be automatically turned on when the
engine is restarted.

LSD2586

5-110

Starting and driving

● The PFCW system (if so equipped) is inte-

grated into the FEB with pedestrian detec-
tion system. There is not a separate selec-
tion in the vehicle information display for the
PFCW system. When the FEB with pedes-
trian detection is turned off, the PFCW sys-
tem is also turned off.

FEB WITH PEDESTRIAN
DETECTION SYSTEM LIMITATIONS

WARNING

Listed below are the system limitations for
the FEB with pedestrian detection system.
Failure to operate the vehicle in accor-
dance with these system limitations could
result in serious injury or death.

● The FEB with pedestrian detection sys-

tem cannot detect all vehicles or pedes-
trians under all conditions.

● The radar sensor FEB with pedestrian

detection system does not detect the
following objects:

– Small pedestrians (including small

children), animals and cyclists.

– Pedestrians in wheelchairs or using

mobile transport such as scooters,
child-operated toys, or skateboards.

– Pedestrians who are seated or other-

wise not in a full upright standing or
walking position.

– Oncoming vehicles

– Crossing vehicles

– Obstacles on the roadside

● The FEB with pedestrian detection sys-

tem has some performance limitations.

– If a stationary vehicle is in the vehi-

cle’s path, the FEB with pedestrian
detection system will not function
when the vehicle is driven at speeds
over

approximately

50

mph

(80 km/h).

– For pedestrian detection, the FEB

with pedestrian detection system will
not function when the vehicle is
driven at speeds over approximately
37 mph (60 km/h) or below approxi-
mately 6 mph (10km/h).

● The FEB with pedestrian detection sys-

tem will not function for pedestrians in
darkness or in tunnels, even if there is
street lighting in the area.

● For pedestrians, the FEB with pedes-

trian detection system will not issue the
first warning and will not push the ac-
celerator pedal up.

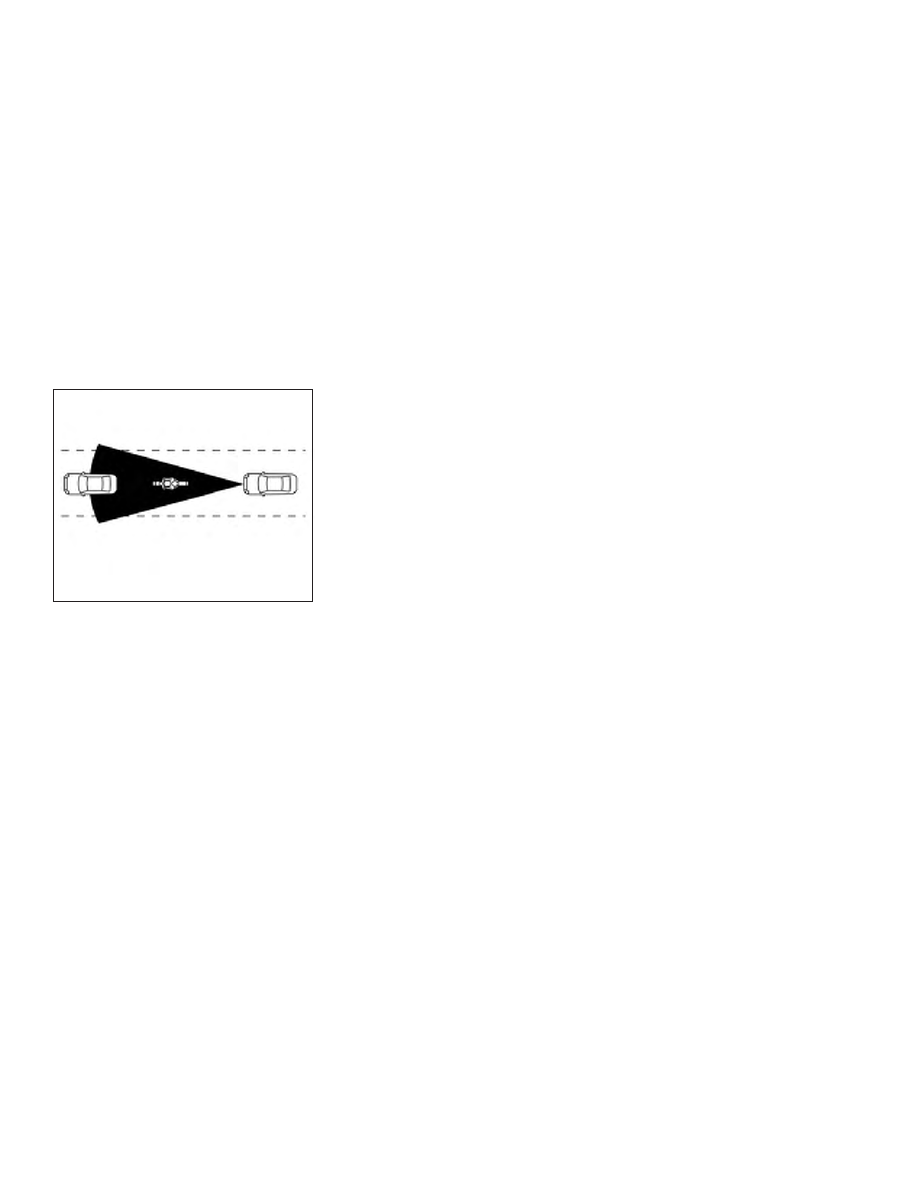

● The FEB with pedestrian detection sys-

tem may not function if the vehicle
ahead

is

narrow

(for

example

a

motorcycle).

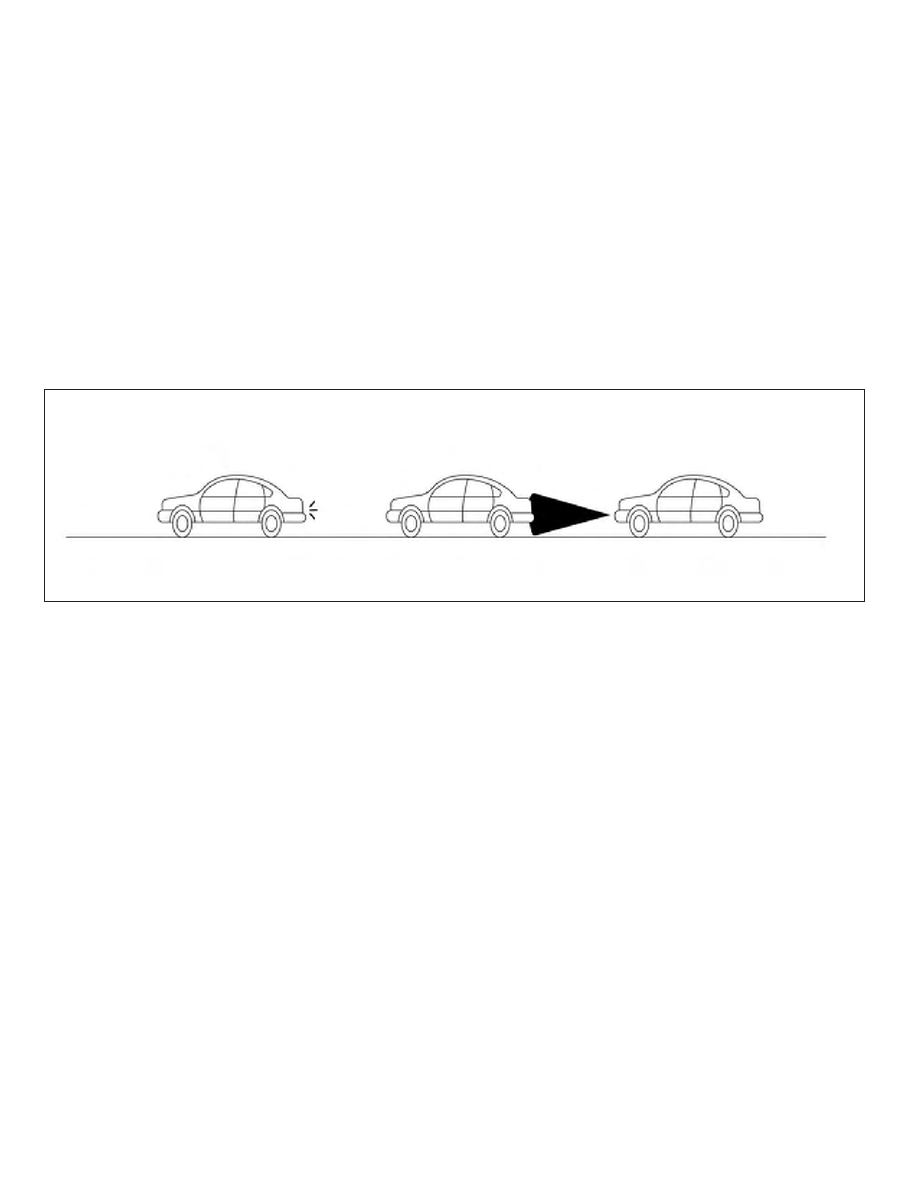

● The FEB with pedestrian detection sys-

tem may not function if speed differ-
ence between the two vehicles is too
small.

● The radar sensor FEB with pedestrian

detection system may not function
properly or detect a vehicle ahead in the
following conditions:

o Poor visibility (conditions such as

rain, snow, fog, dust storms, sand-
storms, and road spray from other
vehicles)

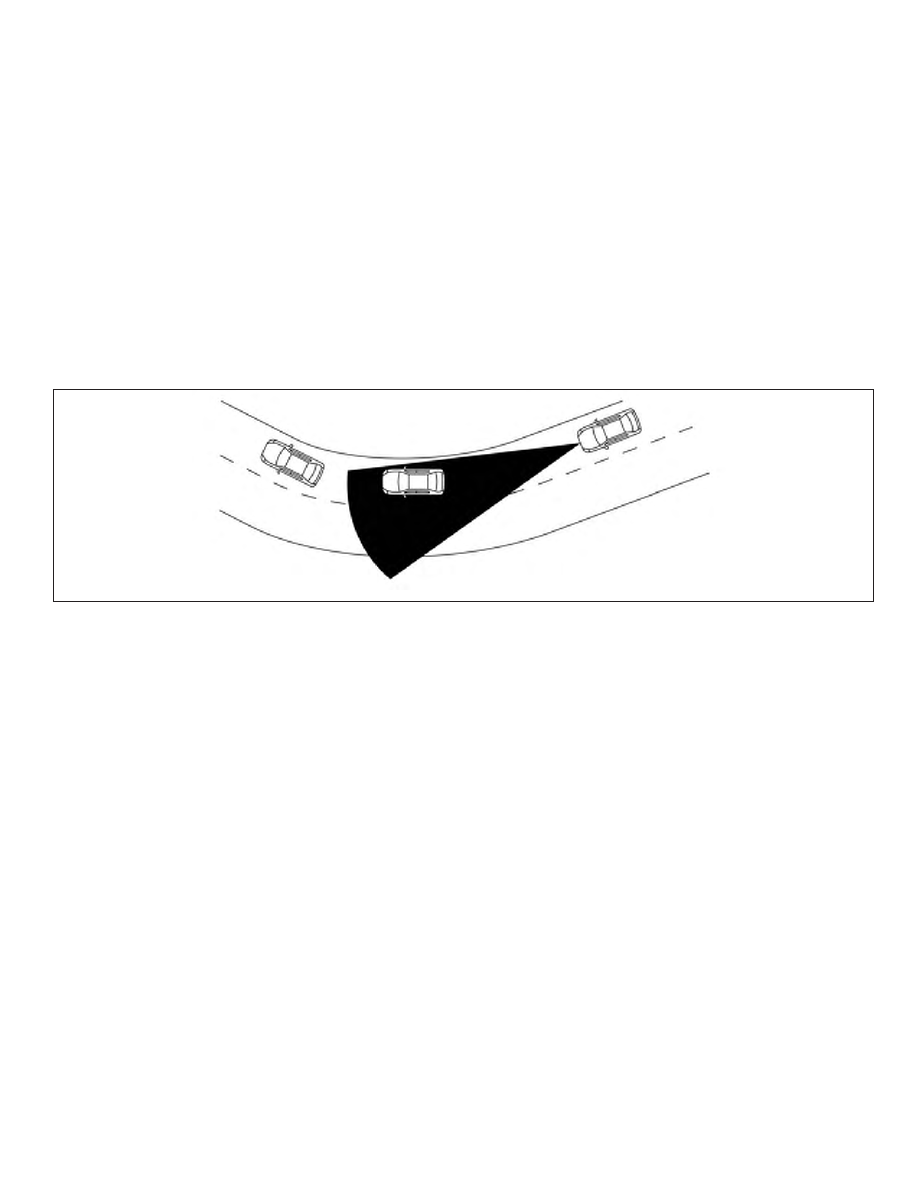

o Driving on a steep downhill slope or

roads with sharp curves.

o Driving on a bumpy road surface,

such as an uneven dirt road.

o If dirt, ice, snow or other material is

covering the radar sensor area.

Starting and driving

5-111

o Interference by other radar sources.

o The camera area of windshield is

fogged up, or covered with dirt, water
drops, ice, snow, etc.

o Strong light (for example, sunlight or

high beams from oncoming vehicles)
enters the front camera. Strong light
causes the area around the pedes-
trian to be cast in a shadow, making
it difficult to see.

o A sudden change in brightness oc-

curs. (For example, when the vehicle
enters or exits a tunnel or a shaded
area or lightning flashes.)

o The poor contrast of a person to the

background, such as having clothing
color or pattern which is similar to
the background.

o The pedestrian’s profile is partially

obscured or unidentifiable due to the
pedestrian

transporting

luggage,

wearing bulky or very loose-fitting
clothing or accessories.

● The system performance may degrade

in the following conditions:

o The vehicle is driven on a slippery

road.

o The vehicle is driven on a slope.

o Excessively heavy baggage is loaded

in the rear seat or the trunk room of
your vehicle.

● The system is designed to automatically

check the sensor (radar and camera)’s
functionality, within certain limitations.
The system may not detect blockage of
sensor areas covered by ice, snow or
stickers, for example. In these cases,
the system may not be able to warn the
driver properly. Be sure that you check,
clean and clear sensor areas regularly.

● In some road and traffic conditions, the

FEB with pedestrian detection system
may unexpectedly apply partial braking.
When acceleration is necessary, de-
press the accelerator pedal to override
the system.

● Excessive noise will interfere with the

warning chime sound, and the chime
may not be heard.

5-112

Starting and driving

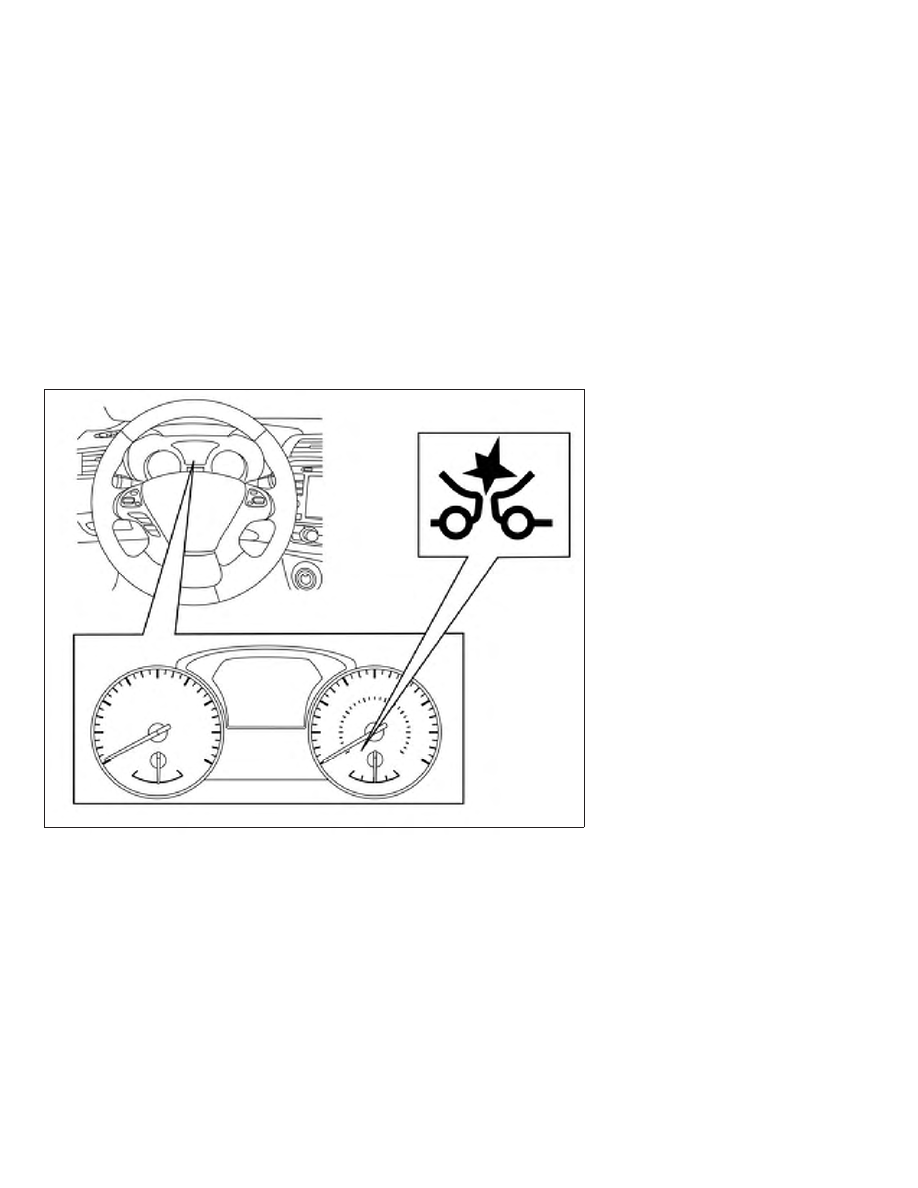

SYSTEM TEMPORARILY
UNAVAILABLE

Condition A:

In the following conditions, the FEB with pedes-
trian detection system warning light blinks and
the system will be turned off automatically.

● The radar sensor picks up interference from

another radar source.

● The camera area of windshield is misted or

frozen.

● Strong light is shining from the front.
● The cabin temperature is over approximately

104°F [40°C] in direct sunlight.

● The camera area of windshield glass is con-

tinuously covered with dirt, etc.

Action to take

When the above conditions no longer exist, the
FEB with pedestrian detection system will re-
sume automatically.

LSD2591

Starting and driving

5-113

NOTE:

When the inside of the windshield on cam-
era area is misted or frozen, it will take a
period of time to remove it after A/C turns
ON. If dirt appears on this area, visit an
INFINITI retailer.

Condition B:

In the following conditions, the FEB system warn-
ing light will illuminate and the system will be
turned off automatically and the “Front radar ob-
struction” warning message will appear in the
vehicle information display.

● The sensor area of the front bumper is cov-

ered with dirt or is obstructed.

Action to take

If the warning light (orange) comes on, stop the
vehicle in a safe place, place the shift lever in the
P (Park) position and turn the engine off. Clean
the radar sensor area of front bumper or the
camera area of windshield with a soft cloth, and
restart the engine. If the warning light continues
to illuminate, have the FEB system checked. It is
recommended that you visit an INFINITI retailer
for this service.

NOTE:

If the FEB with pedestrian detection system
stops working, the PFCW system (if so
equipped) will also stop working.

SYSTEM MALFUNCTION

If the FEB with pedestrian detection system mal-
functions, it will be turned off automatically, a
chime will sound, the FEB system warning light
(orange) will illuminate and the warning message
[Malfunction] will appear in the vehicle informa-
tion display.

Action to take

If the warning light (orange) comes on, stop the
vehicle in a safe location, turn the engine off and
restart the engine. If the warning light continues
to illuminate, have the FEB with pedestrian de-
tection system checked. It is recommended that
you visit an INFINITI retailer for this service.

NOTE:

If the FEB with pedestrian detection system
stops working, the PFCW system (if so
equipped) will also stop working.

SYSTEM MAINTENANCE

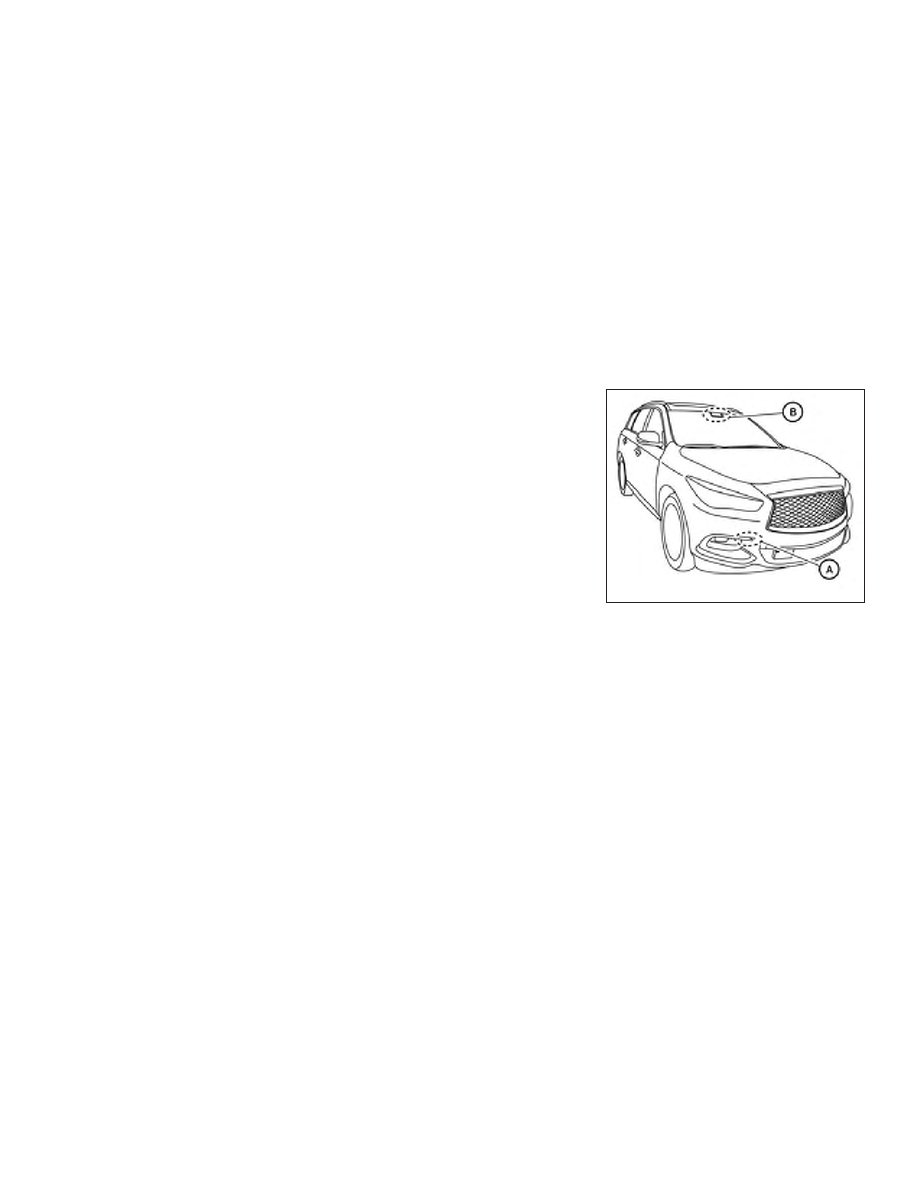

The radar sensor

䊊

A

is located behind the lower

grille of the front bumper. The camera

䊊

B

is

located on the upper side of the windshield.

To keep the FEB with pedestrian detection sys-
tem operating properly, be sure to observe the
following:

● Always keep sensor areas of the front bum-

per and windshield clean.

● Do not strike or damage the areas around

the sensors (ex. Bumper, windshield).

LSD2703

5-114

Starting and driving

● Do not cover or attach stickers, or install any

accessory near the sensors. This could
block sensor signals, and/or cause failure or
malfunction.

● Do not attach metallic objects near the radar

sensor (brush guard, etc.). This could cause
failure or malfunction.

● Do not place reflective materials, such as

white paper or a mirror, on the instrument
panel. The reflection of sunlight may ad-
versely affect the camera unit’s detection
capability.

● Do not alter, remove or paint the front bum-

per. Before customizing or restoring the
front bumper, contact an INFINITI retailer.

Radio frequency statement

For USA

FCC ID: OAYARS3–B

This device complies with part 15 of the FCC
Rules. Operation is subject to the following two
conditions: (1) This device may not cause harmful
interference, and (2) this device must accept any
interference received, including interference that
may cause undesired operation.

FCC Warning

Changes or modifications not expressly ap-
proved by the party responsible for compliance
could void the user’s authority to operate the
equipment.

For Canada

IC: 4135A-ARS3B

This device complies with Industry Canada
license-exempt RSS standard(s). Operation is
subject to the following two conditions: (1) This
device may not cause interference, and (2) this
device must accept any interference, including
interference that may cause undesired operation
of the device.

Droit applicable : Canada 310

Le présent appareil est conforme aux CNR
d’Industrie Canada applicables aux appareils ra-
dio exempts de licence. L’exploitation est autori-
sée aux deux conditions suivantes: (1) L’appareil
ne doit pas produire de brouillage, et (2)
l’utilisateur de l’appareil doit accepter tout brouil-
lage radioélectrique subi, même si le brouillage
est susceptible d’en compromettre le fonction-
nement.

WARNING

Failure to follow the warnings and instruc-
tions for proper use of the PFCW system
could result in serious injury or death.

● The PFCW system can help warn the

driver before a collision occurs but will
not avoid a collision. It is the driver’s
responsibility to stay alert, drive safely
and be in control of the vehicle at all
times.

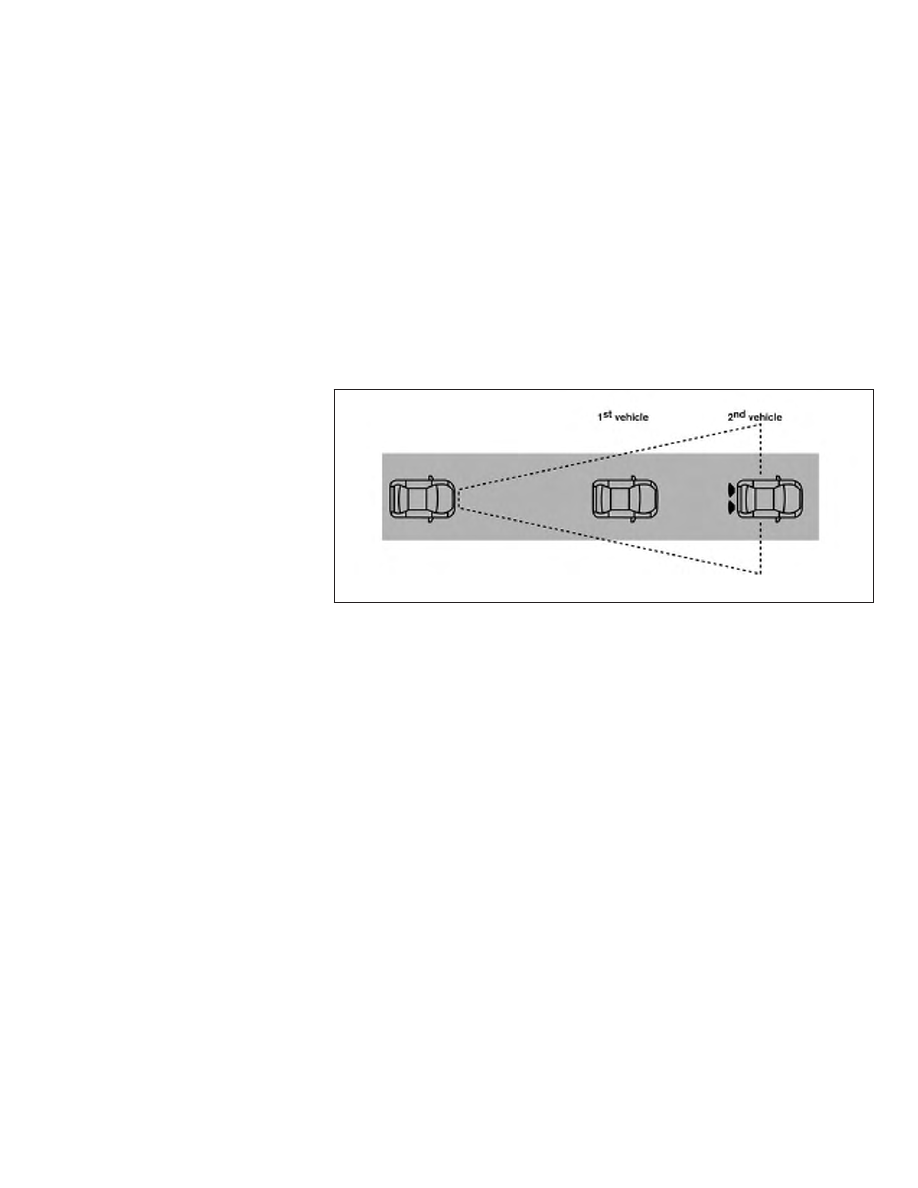

The PFCW system can help alert the driver when
there is a sudden braking of a second vehicle
traveling in front of the vehicle ahead in the same
lane.

PREDICTIVE FORWARD COLLISION
WARNING (PFCW) (if so equipped)

Starting and driving

5-115

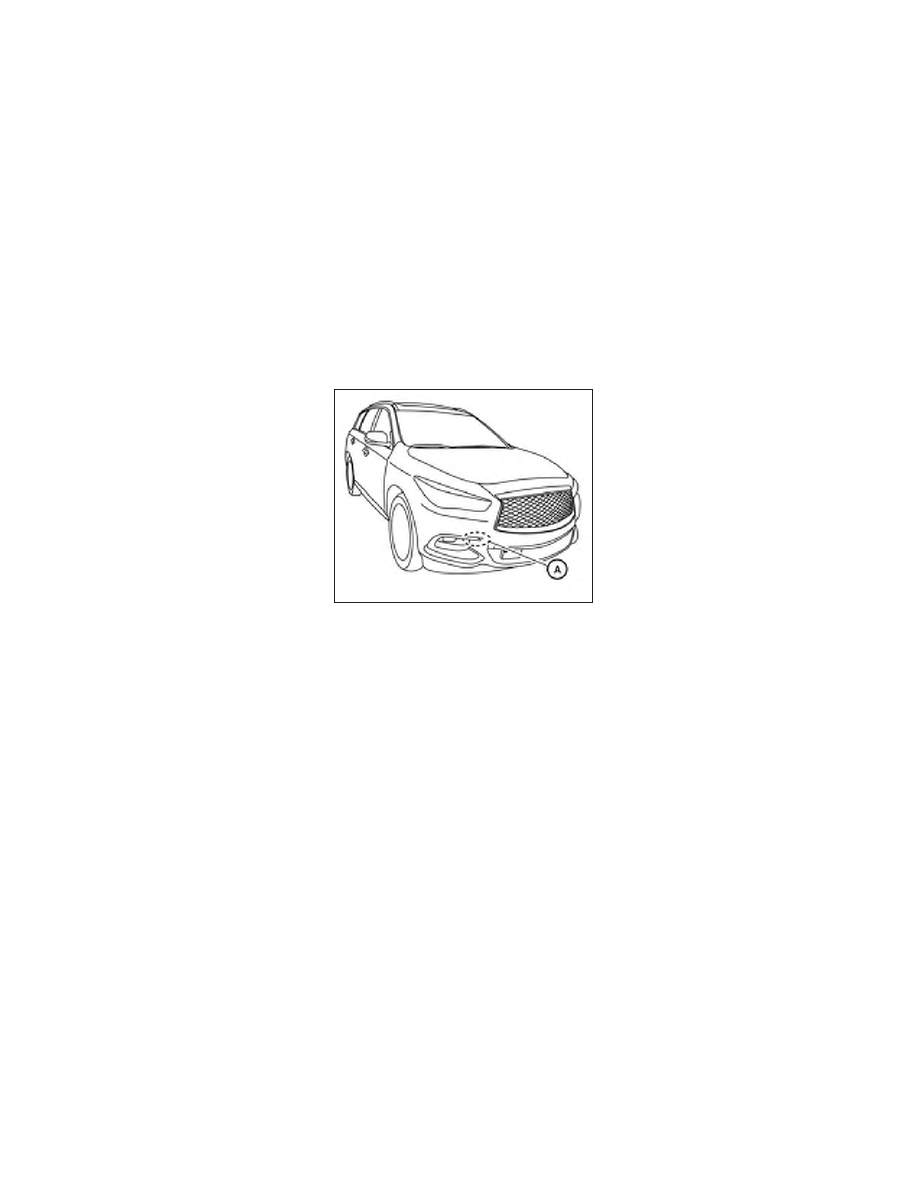

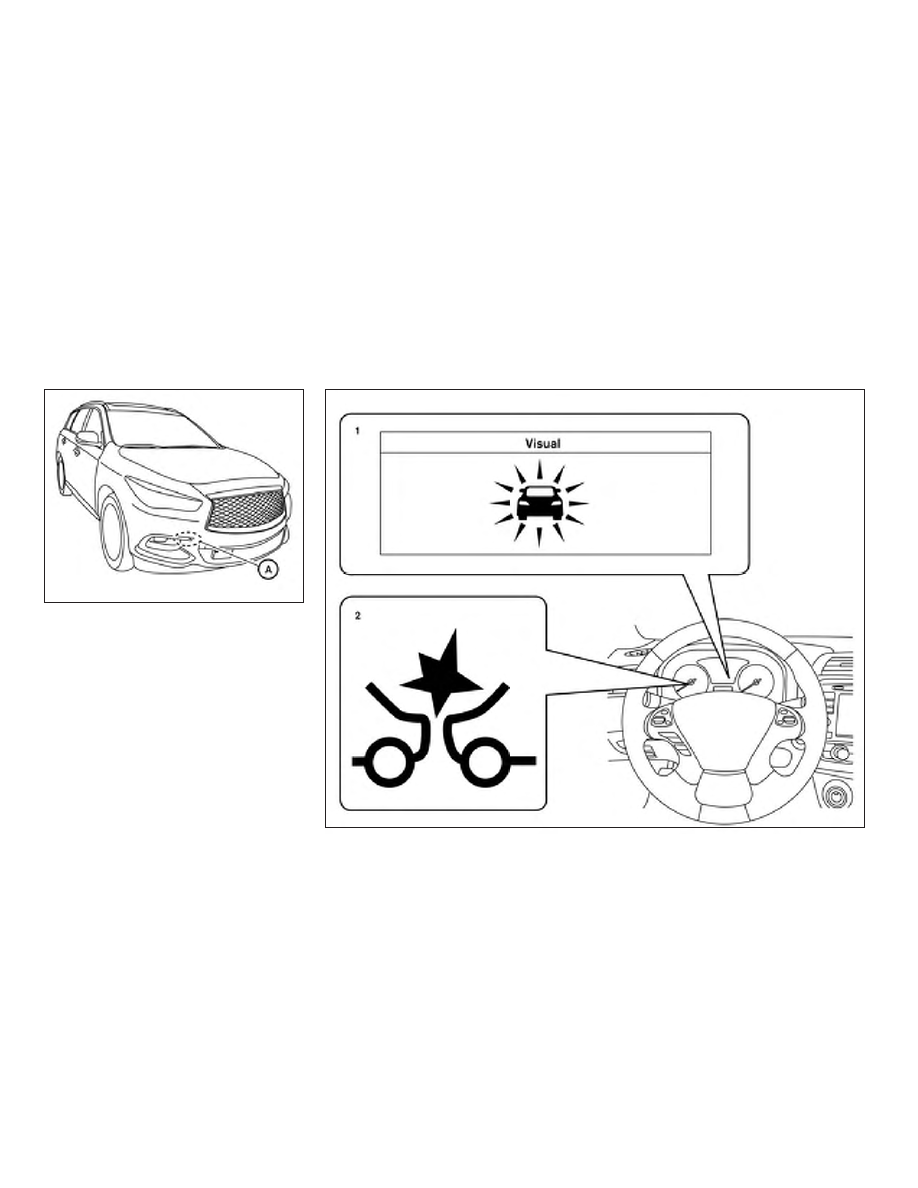

The PFCW system uses a radar sensor

䊊

A

lo-

cated behind the lower grille of the front bumper
to measure the distance to the vehicle ahead in
the same lane.

LSD2702

LSD2524

5-116

Starting and driving

1. Vehicle ahead detection indicator

2. FEB system warning light

PFCW SYSTEM OPERATION

The PFCW system operates at speeds above
approximately 3 mph (5 km/h).

If there is a potential risk of a forward collision, the
PFCW system will warn the driver by blinking the
vehicle ahead detection indicator, and sounding
an audible alert.

LSD2263

Starting and driving

5-117

TURNING THE PFCW SYSTEM
ON/OFF

Perform the following steps to turn the PFCW
system ON or OFF.

1. Press the

button until “Settings” dis-

plays in the vehicle information display and
then

press

the

ENTER

button.

Use

the

button to select “Driver Assis-

tance”. Then press the ENTER button.

2. Select “Emergency Braking” and press the

ENTER button.

3. Select “System” and press the ENTER but-

ton.

When the PFCW system is turned off, the FEB
system warning light illuminates.

NOTE:

● The PFCW system will be automatically

turned on when the engine is restarted.

● The PFCW system (if so equipped) is inte-

grated into the FEB system. There is not a
separate selection in the vehicle information
display for the PFCW system. When the
FEB is turned off, the PFCW system is also
turned off.

LSD2609

5-118

Starting and driving

PFCW SYSTEM LIMITATIONS

Illustration A

LSD2312

Starting and driving

5-119

WARNING

Listed below are the system limitations for
the PFCW system. Failure to operate the
vehicle in accordance with these system
limitations could result in serious injury or
death.

● The PFCW system cannot detect all ve-

hicles under all conditions.

● The radar sensor does not detect the

following objects:

– Pedestrians, animals or obstacles in

the roadway

– Oncoming vehicles

– Crossing vehicles

● (Illustration A) The PFCW system does

not function when a vehicle ahead is a
narrow vehicle, such as a motorcycle.

● The radar sensor may not detect a ve-

hicle ahead in the following conditions:

– Snow or heavy rain

– Dirt, ice, snow or other material cov-

ering the radar sensor.

– Interference by other radar sources.

– Snow or road spray from traveling

vehicles.

– Driving in a tunnel

– (Illustration B) When the vehicle

ahead is being towed.

– (Illustration C) When the distance to

the vehicle ahead is too close, the
beam

of

the

radar

sensor

is

obstructed.

– (Illustration D) When driving on a

steep downhill slope or roads with
sharp curves.

Illustration B

LSD2265

5-120

Starting and driving

● The system is designed to automatically

check the sensor’s functionality, within
certain limitations. The system may not
detect some forms of obstruction of the
sensor area such as ice, snow, stickers,
etc. In these cases, the system may not
be able to warn the driver properly. Be
sure that you check, clean and clear the
sensor area regularly.

● Excessive noise will interfere with the

warning chime sound, and the chime
may not be heard.

Starting and driving

5-121

Illustration C

LSD2266

5-122

Starting and driving

Illustration D

LSD2313

Starting and driving

5-123

SYSTEM TEMPORARILY
UNAVAILABLE

Condition A

When the radar sensor picks up interference
from another radar source, making it impossible
to detect a vehicle ahead, the PFCW system is
automatically turned off.

The FEB system warning light (orange) will illu-
minate.

Action to take

When the above conditions no longer exist, the
PFCW system will resume automatically.

Condition B

When the sensor area of the front bumper is
covered with dirt or is obstructed, making it im-
possible to detect a vehicle ahead, the PFCW
system is automatically turned off.

The FEB system warning light (orange) will illu-
minate and the “front radar obstruction” warning
message will appear in the vehicle information
display.

Action to take

If the warning light (orange) comes on, stop the
vehicle in a safe place, place the shift lever in the
P (Park) position and turn the engine off. Clean

LSD2616

5-124

Starting and driving

the radar cover on the lower grille with a soft
cloth, and restart the engine. If the warning light
continues to illuminate, have the PFCW system
checked. It is recommended that you visit an
INFINITI retailer for this service.

NOTE:

If the FEB system stops working, the PFCW
system (if so equipped) will also stop work-
ing.

SYSTEM MALFUNCTION

If the PFCW system malfunctions, it will be
turned off automatically, a chime will sound, the
FEB system warning light (orange) will illuminate
and the warning message [Malfunction] will ap-
pear in the vehicle information display.

Action to take

If the warning light (orange) comes on, stop the
vehicle in a safe location, turn the engine off and
restart the engine. If the warning light continues
to illuminate, have the PFCW system checked. It
is recommended that you visit an INFINITI retailer
for this service.

SYSTEM MAINTENANCE

The sensor

䊊

A

is located behind the lower grille

of the front bumper.

To keep the system operating properly, be sure to
observe the following:

● Always keep the sensor area of the front

bumper clean.

● Do not strike or damage the areas around

the sensor.

● Do not cover or attach stickers or similar

objects on the front bumper near the sensor
area. This could cause failure or malfunction.

● Do not attach metallic objects near the sen-

sor area (brush guard, etc.). This could
cause failure or malfunction.

● Do not alter, remove or paint the front bum-

per. Before customizing or restoring the
front bumper, it is recommended that you
visit an INFINITI retailer.

For USA

FCC ID: OAYARS3–B

This device complies with part 15 of the FCC
Rules. Operation is subject to the following two
conditions: (1) This device may not cause harmful
interference, and (2) this device must accept any
interference received, including interference that
may cause undesired operation.

FCC Warning

Changes or modifications not expressly ap-
proved by the party responsible for compliance
could void the user’s authority to operate the
equipment.

For Canada

IC: 4135A-ARS3B

This device complies with Industry Canada
license-exempt RSS standard(s). Operation is
subject to the following two conditions: (1) This
device may not cause interference, and (2) this

LSD2702

Starting and driving

5-125
