device must accept any interference, including
interference that may cause undesired operation
of the device.

Droit applicable : Canada 310

Le présent appareil est conforme aux CNR
d’Industrie Canada applicables aux appareils ra-
dio exempts de licence. L’exploitation est autori-
sée aux deux conditions suivantes: (1) L’appareil
ne doit pas produire de brouillage, et (2)
l’utilisateur de l’appareil doit accepter tout brouil-
lage radioélectrique subi, même si le brouillage
est susceptible d’en compromettre le fonction-
nement.

CAUTION

During the first 1,200 miles (2,000 km),
follow these recommendations to obtain
maximum engine performance and ensure
the future reliability and economy of your
new vehicle. Failure to follow these rec-
ommendations may result in shortened
engine

life

and

reduced

engine

performance.

● Avoid driving for long periods at constant

speed, either fast or slow, and do not run the
engine over 4,000 RPM.

● Do not accelerate at full throttle in any gear.
● Avoid quick starts.
● Avoid hard braking as much as possible.
● Do not tow a trailer for the first 500 mi

(805 km). Your engine, axle or other parts
could be damaged.

Follow these easy-to-use Fuel Efficient Driving
Tips to help you achieve the most fuel economy
from your vehicle.

1. Use Smooth Accelerator and Brake

Pedal Application

● Avoid rapid starts and stops.
● Use smooth, gentle accelerator and

brake application whenever possible.

● Maintain constant speed while commut-

ing and coast whenever possible.

2. Maintain Constant Speed

● Look ahead to try and anticipate and mini-

mize stops.

● Synchronizing your speed with traffic

lights allows you to reduce your number
of stops.

● Maintaining a steady speed can minimize

red light stops and improve fuel effi-
ciency.

3. Use Air Conditioning (A/C) at Higher

Vehicle Speeds

● Below 40 mph (64 km/h), it is more effi-

cient to open windows to cool the vehicle
due to reduced engine load.

BREAK-IN SCHEDULE

FUEL EFFICIENT DRIVING TIPS

5-126

Starting and driving

● Above 40 mph (64 km/h), it is more effi-

cient to use A/C to cool the vehicle due to
increased aerodynamic drag.

● Recirculating the cool air in the cabin

when the A/C is on reduces cooling load.

4. Drive at Economical Speeds and Dis-

tances

● Observing the speed limit and not ex-

ceeding 60 mph (97 km/h) (where legally
allowed) can improve fuel efficiency due
to reduced aerodynamic drag.

● Maintaining a safe following distance be-

hind other vehicles reduces unnecessary
braking.

● Safely monitoring traffic to anticipate

changes in speed permits reduced brak-
ing and smooth acceleration changes.

● Select a gear range suitable to road con-

ditions.

5. Use Cruise Control

● Using cruise control during highway driv-

ing helps maintain a steady speed.

● Cruise control is particularly effective in

providing fuel savings when driving on flat
terrains.

6. Plan for the Shortest Route

● Utilize a map or navigation system to de-

termine the best route to save time.

7. Avoid Idling

● Shutting off your engine when safe for

stops exceeding 30–60 seconds saves
fuel and reduces emissions.

8. Buy an Automated Pass for Toll Roads

● Automated passes permit drivers to use

special lanes to maintain cruising speed
through the toll and avoid stopping and
starting.

9. Winter Warm Up

● Limit idling time to minimize impact to fuel

economy.

● Vehicles typically need no more than

30 seconds of idling at start-up to effec-
tively circulate the engine oil before driv-
ing.

● Your vehicle will reach its ideal operating

temperature more quickly while driving
versus idling.

10. Keeping your Vehicle Cool

● Park your vehicle in a covered parking

area or in the shade whenever possible.

● When entering a hot vehicle, opening the

windows will help to reduce the inside
temperature faster, resulting in reduced
demand on your A/C system.

Starting and driving

5-127

● Keep your engine tuned up.
● Follow the recommended scheduled main-

tenance.

● Keep the tires inflated to the correct pres-

sure. Low tire pressure increases tire wear
and lowers fuel economy.

● Keep all the wheels in correct alignment.

Improper alignment increases tire wear and
lowers fuel economy.

● Use the recommended viscosity engine oil.

For additional information, refer to “Engine
oil and oil filter recommendations” in the
“Technical and consumer information” sec-
tion of this manual.

If any malfunction occurs in the Intelligent AWD
system while the engine is running, messages are
displayed in the meter.

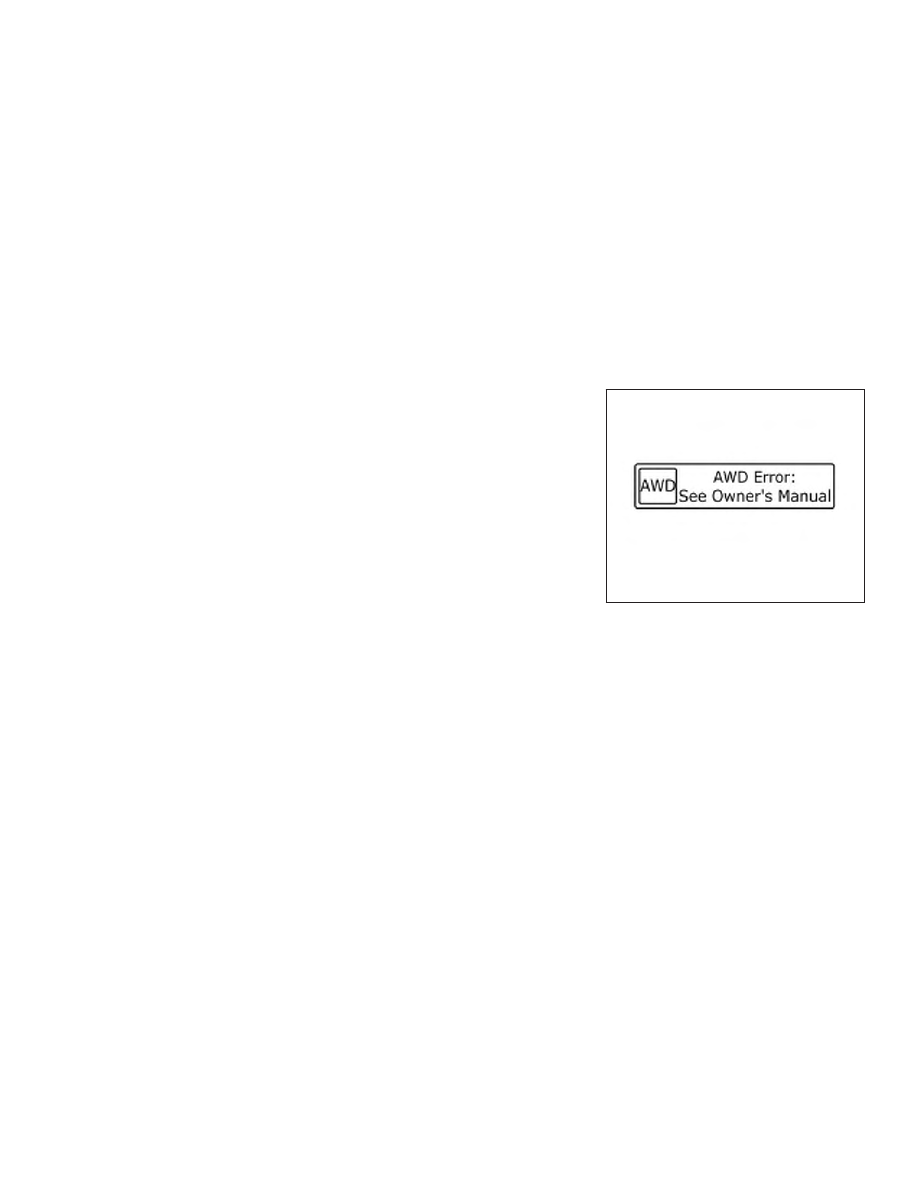

If the AWD error warning message is displayed,
there may be a malfunction in the Intelligent AWD
system. Reduce vehicle speed and have your
vehicle checked as soon as possible. It is recom-
mended that you visit an INFINITI retailer for this
service.

LSD2082

INCREASING FUEL ECONOMY

INTELLIGENT ALL-WHEEL DRIVE
(AWD) (if so equipped)

5-128

Starting and driving

The AWD high temperature message may be
displayed while trying to free a stuck vehicle due
to increased oil temperature. The driving mode
may change to 2-wheel drive. If this message is
displayed, stop the vehicle with the engine idling,
as soon as it is safe to do so. Then if the message
turns off, you can continue driving.

The tire size message may be displayed if there is
a large difference between the diameters of front
and rear wheels. Pull off the road in a safe area,
with the engine idling. Check that all tire sizes are
the same, that the tire pressure is correct and that
the tires are not excessively worn.

If any warning messages continue to be dis-
played, have your vehicle checked as soon as
possible. It is recommended that you visit an
INFINITI retailer for this service.

WARNING

● Do not drive beyond the performance

capability of the tires. Accelerating
quickly, sharp steering maneuvers or
sudden braking may cause loss of con-
trol,

even

with

Intelligent

AWD

engaged.

● For AWD equipped vehicles, do not at-

tempt to raise two wheels off the
ground and shift the transmission to
any drive or reverse position with the
engine running. Doing so may result in
drivetrain damage or unexpected ve-
hicle movement which could result in
serious

personal

injury

or

vehicle

damage.

LSD2083

LSD2084

Starting and driving

5-129

● Do not attempt to test an AWD

equipped vehicle on a 2-wheel dyna-
mometer (such as the dynamometers
used by some states for emissions test-
ing) or similar equipment even if the
other two wheels are raised off the
ground. Make sure that you inform the
test facility personnel that your vehicle
is equipped with AWD before it is
placed on a dynamometer. Using the
wrong test equipment may result in
drivetrain damage or unexpected ve-
hicle movement which could result in
serious

personal

injury

or

vehicle

damage.

CAUTION

● Do not operate the engine on a free

roller when any of the wheels are
raised.

● If you use the free roller, rotate four

wheels with the same speed without
raising any wheels.

● If an AWD warning message is dis-

played while driving there may be a
malfunction in the AWD system. Reduce
the vehicle speed immediately and have
your vehicle checked as soon as pos-
sible. It is recommended that you visit
an INFINITI retailer for this service.

● The powertrain may be damaged if you

continue driving when the AWD tem-
perature or tire size incorrect messages
are displayed

● If the AWD high temperature message

is displayed while you are driving, pull
off the road in a safe area, and idle the
engine. The driving mode will change to
2WD to prevent the AWD system from
malfunctioning. If the warning message
turns off, you can drive again.

● If the tire size incorrect message is dis-

played while you are driving, pull off the
road in a safe area with the engine
idling. Check that all tire sizes are the
same, that the tire pressure is correct
and that the tires are not excessively
worn.

● If a warning message continues to be

displayed after the above operations,
have your vehicle checked as soon as
possible. It is recommended that you
visit an INFINITI retailer for this service.

5-130

Starting and driving

WARNING

● Do not stop or park the vehicle over

flammable materials such as dry grass,
waste paper or rags. They may ignite
and cause a fire.

● Safe parking procedures require that

both the parking brake be set and the
transmission placed into P (Park). Fail-
ure to do so could cause the vehicle to
move unexpectedly or roll away and re-
sult in an accident. Make sure the shift
lever has been pushed as far forward as
it can go and cannot be moved without
depressing the foot brake pedal.

● Never leave the engine running while

the vehicle is unattended.

● To help avoid risk of injury or death

through unintended operation of the
vehicle and/or its systems, do not leave
children, people who require the assis-
tance of others or pets unattended in
your vehicle. Additionally, the tempera-
ture inside a closed vehicle on a warm
day can quickly become high enough to
cause a significant risk of injury or
death to people and pets.

1. Firmly apply the parking brake.

2. Move the shift lever to the P (Park) position.

3. To help prevent the vehicle from rolling into

traffic when parked on an incline, it is a good
practice to turn the wheels as illustrated.

● HEADED DOWNHILL WITH CURB

䊊

A

:

Turn the wheels into the curb and move the
vehicle forward until the curb side wheel
gently touches the curb.

● HEADED UPHILL WITH CURB

䊊

B

:

Turn the wheels away from the curb and
move the vehicle back until the curb side
wheel gently touches the curb.

● HEADED UPHILL OR DOWNHILL, NO

CURB

䊊

C

:

Turn the wheels toward the side of the road
so the vehicle will move away from the cen-
ter of the road if it moves.

4. Place the ignition switch in the LOCK posi-

tion.

WSD0050

PARKING/PARKING ON HILLS

Starting and driving

5-131

WARNING

● If the engine is not running or is turned

off while driving, the power assist for
the steering will not work. Steering will
be harder to operate.

● When the power steering warning light

illuminates with the engine running,
there will be no power assist for the
steering. You will still have control of
the vehicle, but the steering will be
harder to operate. Have the power
steering system checked. It is recom-
mended that you visit an INFINITI re-
tailer for this service.

The power steering system is designed to pro-
vide power assist while driving to operate the
steering wheel with light force.

When the steering wheel is operated repeatedly
or continuously while parking or driving at a very
low speed, the power assist for the steering
wheel will be reduced. This is to prevent over-
heating of the power steering system and protect
it from getting damaged. While the power assist
is reduced, steering wheel operation will become
heavy. When the temperature of the power steer-
ing system goes down, the power assist level will
return to normal. Avoid repeating such steering

wheel operations that could cause the power
steering system to overheat.

You may hear a sound when the steering wheel is
operated quickly. However, this is not a malfunc-
tion.

If the electric power steering warning light illumi-
nates while the engine is running, it may indicate
the power steering system is not functioning
properly and may need servicing. Have the power
steering system checked. It is recommended that
you visit an INFINITI retailer for this service.

When the electric power steering warning light
illuminates with the engine running, there will be
no power assist for the steering, but you will still
have control of the vehicle. At this time, greater
steering effort is required to operate the steering
wheel, especially in sharp turns and at low
speeds.

For additional information, refer to “Power steer-
ing warning light” in the “Instruments and con-
trols” section of this manual.

The brake system has two separate hydraulic
circuits. If one circuit malfunctions, you will still
have braking at two wheels.

BRAKE PRECAUTIONS

Vacuum assisted brakes

The brake booster aids braking by using engine
vacuum. If the engine stops, you can stop the
vehicle by depressing the brake pedal. However,
greater foot pressure on the brake pedal will be
required to stop the vehicle and stopping dis-
tance will be longer.

Using the brakes

Avoid resting your foot on the brake pedal while
driving. This will overheat the brakes, wear out the
brake pads faster, and reduce gas mileage.

To help reduce brake wear and to prevent the
brakes from overheating, reduce speed and
downshift to a lower gear before going down a
slope or long grade. Overheated brakes may
reduce braking performance and could result in
loss of vehicle control.

POWER STEERING

BRAKE SYSTEM

5-132

Starting and driving

WARNING

● While driving on a slippery surface, be

careful when braking, accelerating or
downshifting. Abrupt braking or accel-
erating could cause the wheels to skid
and result in an accident.

● If the engine is not running or is turned

off while driving, the power assist for
the brakes will not work. Braking will be
harder.

Wet brakes

When the vehicle is washed or driven through
water, the brakes may get wet. As a result, your
braking distance will be longer and the vehicle
may pull to one side during braking.

To dry the brakes, drive the vehicle at a safe
speed while lightly pressing the brake pedal to
heat up the brakes. Do this until the brakes return
to normal. Avoid driving the vehicle at high
speeds until the brakes function correctly.

Parking brake break-in

Break in the parking brake shoes whenever the
effect of the parking brake is weakened or when-
ever the parking brake shoes and/or rotors are
replaced, in order to assure the best brake per-
formance.

This procedure is described in the INFINITI Ser-
vice Manual. It is recommended that you visit an
INFINITI retailer for this service.

ANTI-LOCK BRAKING SYSTEM
(ABS)

WARNING

● The ABS is a sophisticated device, but it

cannot prevent accidents resulting from
careless or dangerous driving tech-
niques. It can help maintain vehicle con-
trol during braking on slippery surfaces.
Remember that stopping distances on
slippery surfaces will be longer than on
normal surfaces even with ABS. Stop-
ping distances may also be longer on
rough, gravel or snow covered roads, or
if you are using tire chains. Always
maintain a safe distance from the ve-
hicle in front of you. Ultimately, the
driver is responsible for safety.

● Tire type and condition may also affect

braking effectiveness.

– When replacing tires, install the

specified size of tires on all four
wheels.

– When installing a spare tire, make

sure that it is the proper size and type
as specified on the Tire and Loading
Information label. For additional in-
formation, refer to “Tire and Loading
Information label” in the “Technical
and consumer information” section
of this manual.

– For additional information, refer to

“Wheels and tires” in the “Do-it-
yourself” section of this manual.

The ABS controls the brakes so the wheels do
not lock during hard braking or when braking on
slippery surfaces. The system detects the rota-
tion speed at each wheel and varies the brake
fluid pressure to prevent each wheel from locking
and sliding. By preventing each wheel from lock-
ing, the system helps the driver maintain steering
control and helps to minimize swerving and spin-
ning on slippery surfaces.

Using the system

Depress the brake pedal and hold it down. De-
press the brake pedal with firm steady pressure,
but do not pump the brakes. The ABS will oper-
ate to prevent the wheels from locking up. Steer
the vehicle to avoid obstacles.

Starting and driving

5-133

WARNING

Do not pump the brake pedal. Doing so
may

result

in

increased

stopping

distances.

Self-test feature

The ABS includes electronic sensors, electric
pumps, hydraulic solenoids and a computer. The
computer has a built-in diagnostic feature that
tests the system each time you start the engine
and move the vehicle at a low speed in forward or
reverse. When the self-test occurs, you may hear
a “clunk” noise and/or feel a pulsation in the brake
pedal. This is normal and does not indicate a
malfunction. If the computer senses a malfunc-
tion, it switches the ABS off and illuminates the
ABS warning light on the instrument panel. The
brake system then operates normally but without
anti-lock assistance.

If the ABS warning light illuminates during the
self-test or while driving, have the vehicle
checked. It is recommended that you visit an
INFINITI retailer for this service.

Normal operation

The ABS operates at speeds above 3 - 6 mph (5
- 10 km/h). The speed varies according to road
conditions.

When the ABS senses that one or more wheels
are close to locking up, the actuator rapidly ap-
plies and releases hydraulic pressure. This action
is similar to pumping the brakes very quickly. You
may feel a pulsation in the brake pedal and hear a
noise from under the hood or feel a vibration from
the actuator when it is operating. This is normal
and indicates that the ABS is operating properly.
However, the pulsation may indicate that road
conditions are hazardous and extra care is re-
quired while driving.

BRAKE ASSIST

When the force applied to the brake pedal ex-
ceeds a certain level, the brake assist is activated
generating greater braking force than a conven-
tional brake booster even with light pedal force.

WARNING

The brake assist is only an aid to assist
braking operation and is not a collision
warning or avoidance device. It is the driv-
er’s responsibility to stay alert, drive
safely and be in control of the vehicle at all
times.

The VDC system uses various sensors to monitor
driver inputs and vehicle motion. Under certain
driving conditions, the VDC system helps to per-
form the following functions:

● Controls brake pressure to reduce wheel

slip on one slipping drive wheel so power is
transferred to a non slipping drive wheel on
the same axle.

● Controls brake pressure and engine output

to reduce drive wheel slip based on vehicle
speed (traction control function).

● Controls brake pressure at individual wheels

and engine output to help the driver maintain
control of the vehicle in the following condi-
tions:

– understeer (vehicle tends to not follow

the steered path despite increased steer-
ing input)

– oversteer (vehicle tends to spin due to

certain road or driving conditions)

The VDC system can help the driver to maintain
control of the vehicle, but it cannot prevent loss of
vehicle control in all driving situations.

VEHICLE DYNAMIC CONTROL (VDC)
SYSTEM

5-134

Starting and driving

When the VDC system operates, the

indi-

cator in the instrument panel flashes to note the
following:

● The road may be slippery or the system may

determine some action is required to help
keep the vehicle on the steered path.

● You may feel a pulsation in the brake pedal

and hear a noise or vibration from under the
hood. This is normal and indicates that the
VDC system is working properly.

● Adjust your speed and driving to the road

conditions.

For additional information, refer to “Slip indicator
light” and ”Vehicle Dynamic Control (VDC) OFF
indicator light” in the ”Instruments and controls”
section of this manual.

If a malfunction occurs in the system, the
and

indicator lights come on in the instru-

ment panel. The VDC system automatically turns
off when these indicator lights are on.
The VDC OFF switch is used to turn off the VDC
system. The

indicator illuminates to indi-

cate the VDC system is off.
When the VDC switch is used to turn off the
system, the VDC system still operates to prevent
one drive wheel from slipping by transferring
power to a non slipping drive wheel. The

indicator flashes if this occurs. All other VDC
functions are off and the

indicator will not

flash.
The VDC system is automatically reset to on
when the ignition switch is placed in the OFF
position then back to the ON position.

The computer has a built in diagnostic feature
that tests the system each time you start the
engine and move the vehicle forward or in reverse
at a slow speed. When the self-test occurs, you
may hear a clunk noise and/or feel a pulsation in
the brake pedal. This is normal and is not an
indication of a malfunction.

WARNING

● The VDC system is designed to help the

driver maintain controllability but does
not prevent accidents due to abrupt
steering operation at high speeds or by
careless or dangerous driving tech-
niques. Reduce vehicle speed and be
especially careful when driving and cor-
nering on slippery surfaces and always
drive carefully.

● Do not modify the vehicle’s suspension.

If suspension parts such as shock ab-
sorbers, struts, springs, stabilizer bars,
bushings and wheels are not INFINITI
recommended for your vehicle or are
extremely deteriorated, the VDC system
may not operate properly. This could
adversely affect vehicle handling per-
formance, and the

indicator may

flash or both the

and

indica-

tor lights may illuminate.

● If brake related parts such as brake

pads,

rotors

and

calipers

are

not

INFINITI recommended or are extremely
deteriorated, the VDC system may not
operate properly and both the
and

the

indicator

lights

may

illuminate.

● If engine control related parts are not

INFINITI recommended or are extremely

deteriorated, both the

and

indicator lights may illuminate.

Starting and driving

5-135

● When driving on extremely inclined sur-

faces such as higher banked corners,
the VDC system may not operate prop-
erly and the

indicator may flash or

both

the

and

indicator

lights may illuminate. Do not drive on
these types of roads.

● When driving on an unstable surface

such as a turntable, ferry, elevator or
ramp, the

indicator may flash or

both

the

and

indicator

lights may illuminate. This is not a mal-
function. Restart the engine after driv-
ing onto a stable surface.

● If wheels or tires other than the INFINITI

recommended ones are used, the VDC
system may not operate properly and
the

indicator may flash or both

the

and

indicator lights may

illuminate.

● The VDC system is not a substitute for

winter tires or tire chains on a snow
covered road.

ACTIVE TRACE CONTROL (if so
equipped)

This system senses driving based on the driver’s
steering and acceleration/braking patterns, and
controls brake pressure at individual wheels to
help smooth vehicle response.

When the VDC OFF switch is used to turn off the
VDC system, the active trace control system is
also turned off.

If the active trace control is not functioning prop-
erly, the FEB OFF indicator light illuminates in the
instrument panel.

BRAKE FORCE DISTRIBUTION

During braking while driving through turns, the
system optimizes the distribution of force to each
of the four wheels depending on the radius of the
turn.

WARNING

● The VDC system is designed to help the

driver maintain controllability but does
not prevent accidents due to abrupt
steering operation at high speeds or by
careless or dangerous driving tech-
niques. Reduce vehicle speed and be
especially careful when driving and cor-
nering on slippery surfaces and always
drive carefully.

● Do not modify the vehicle’s suspension.

If suspension parts such as shock ab-
sorbers, struts, springs, stabilizer bars,
bushings and wheels are not INFINITI
recommended for your vehicle or are
extremely deteriorated, the VDC system
may not operate properly. This could
adversely affect vehicle handling per-
formance, and the

indicator may

flash or both the

and

indica-

tor lights may illuminate.

● If brake related parts such as brake

pads,

rotors

and

calipers

are

not

INFINITI recommended or are extremely
deteriorated, the VDC system may not
operate properly and both the
and

the

indicator

lights

may

illuminate.

5-136

Starting and driving

● If engine control related parts are not

INFINITI recommended or are extremely

deteriorated, both the

and

indicator lights may illuminate.

● When driving on extremely inclined sur-

faces such as higher banked corners,
the VDC system may not operate prop-
erly and the

indicator may flash or

both

the

and

indicator

lights may illuminate. Do not drive on
these types of roads.

● When driving on an unstable surface

such as a turntable, ferry, elevator or
ramp, the

indicator may flash or

both

the

and

indicator

lights may illuminate. This is not a mal-
function. Restart the engine after driv-
ing onto a stable surface.

● If wheels or tires other than the INFINITI

recommended ones are used, the VDC
system may not operate properly and
the

indicator may flash or both

the

and

indicator lights may

illuminate.

● The VDC system is not a substitute for

winter tires or tire chains on a snow
covered road.

WARNING

● Never rely solely on the hill start assist

system to prevent the vehicle from mov-
ing backward on a hill. Always drive
carefully and attentively. Depress the
brake pedal when the vehicle is stopped
on a steep hill. Be especially careful
when stopped on a hill on frozen or
muddy roads. Failure to prevent the ve-
hicle from rolling backwards may result
in a loss of control of the vehicle and
possible serious injury or death.

● The hill start assist system is not de-

signed to hold the vehicle at a standstill
on a hill. Depress the brake pedal when
the vehicle is stopped on a steep hill.
Failure to do so may cause the vehicle
to roll backwards and may result in a
collision or serious personal injury.

● The hill start assist system may not pre-

vent the vehicle from rolling backwards
on a hill under all load or road condi-
tions. Always be prepared to depress
the brake pedal to prevent the vehicle
from rolling backwards. Failure to do so
may result in a collision or serious per-
sonal injury.

When the vehicle is stopped on a hill, the hill start
assist system automatically keeps the brakes ap-
plied to help prevent the vehicle from rolling
backward in the time it takes the driver to release
the brake pedal and apply the accelerator.
The hill start assist system will operate automati-
cally under the following conditions:

● The transmission is shifted to a forward or

reverse gear.

● The vehicle is stopped completely on a hill

by applying the brake. The maximum holding
time is 2 seconds. After 2 seconds the ve-
hicle will begin to roll back and the hill start
assist system will stop operating completely.

The hill start assist system will not operate when
the shift lever is placed in the N (Neutral) or P
(Park) position or on a flat and level road.

HILL START ASSIST SYSTEM

Starting and driving

5-137

The sonar (parking sensor) system sounds a tone
to inform the driver of obstacles near the bumper.

When the sonar system is turned on, the sonar
view will automatically appear in the center dis-
play when the camera is activated.

WARNING

Failure to follow the warnings and instruc-
tions for proper use of the sonar system
could result in serious injury or death.

● The sonar system is not a replacement

for proper driving procedures and is not
designed to prevent contact with ve-
hicles or objects.

● The driver is always responsible for

safety during parking and other maneu-
vers. Always look around and check that
it is safe to do so before parking.

● This function is designed as an aid to

the driver in detecting large stationary
objects to help avoid damaging the
vehicle.

If your vehicle sustains damage to the bumper
fascia, leaving it misaligned or bent, the sensing
zone may be altered causing inaccurate mea-
surement of obstacles or false alarm.

CAUTION

● Excessive noise (such as audio system

volume or an open vehicle window) will
interfere with the tone and it may not be
heard

● Keep the sonar sensors (located on the

bumper fascias) free from snow, ice and
large accumulations of dirt. Do not
clean the sensors with sharp objects. If
the sensors are covered, the accuracy of
the sonar function will be diminished.

SYSTEM OPERATION

The system informs with a visual and audible
signal of front obstacles when the shift lever is in
the D (Drive) position and both front and rear
obstacles when the shift lever is in the R (Re-
verse) position.
Sonar Operation Table

FR Sensor

RR Sensor

Range

Sound

Display

Sound

Display

P

x

†

x

†

R

o

o

o

o

N

x

†

x

†

D

o

o

x

†

o – Display/Beep when detect

† – Display on camera view

x – No Display and Beep

The system is deactivated at speeds above
6 mph (10 km/h). It is reactivated at lower
speeds.

The intermittent tone will stop after 3 seconds
when an obstacle is detected by only the corner
sensor and the distance does not change. The
tone will stop when the obstacle get away from
the vehicle.

LSD2135

FRONT AND REAR SONAR SYSTEM
(if so equipped)

5-138

Starting and driving

When the object is detected, the indicator
(green) appears and blinks and the tone sounds
intermittently. When the vehicle moves closer to
the object, the color of the indicator turns yellow
and the rate of the blinking increase. When the
vehicle is very close to the object, the indicator
stops blinking and turns red, and the tone sounds
continuously.

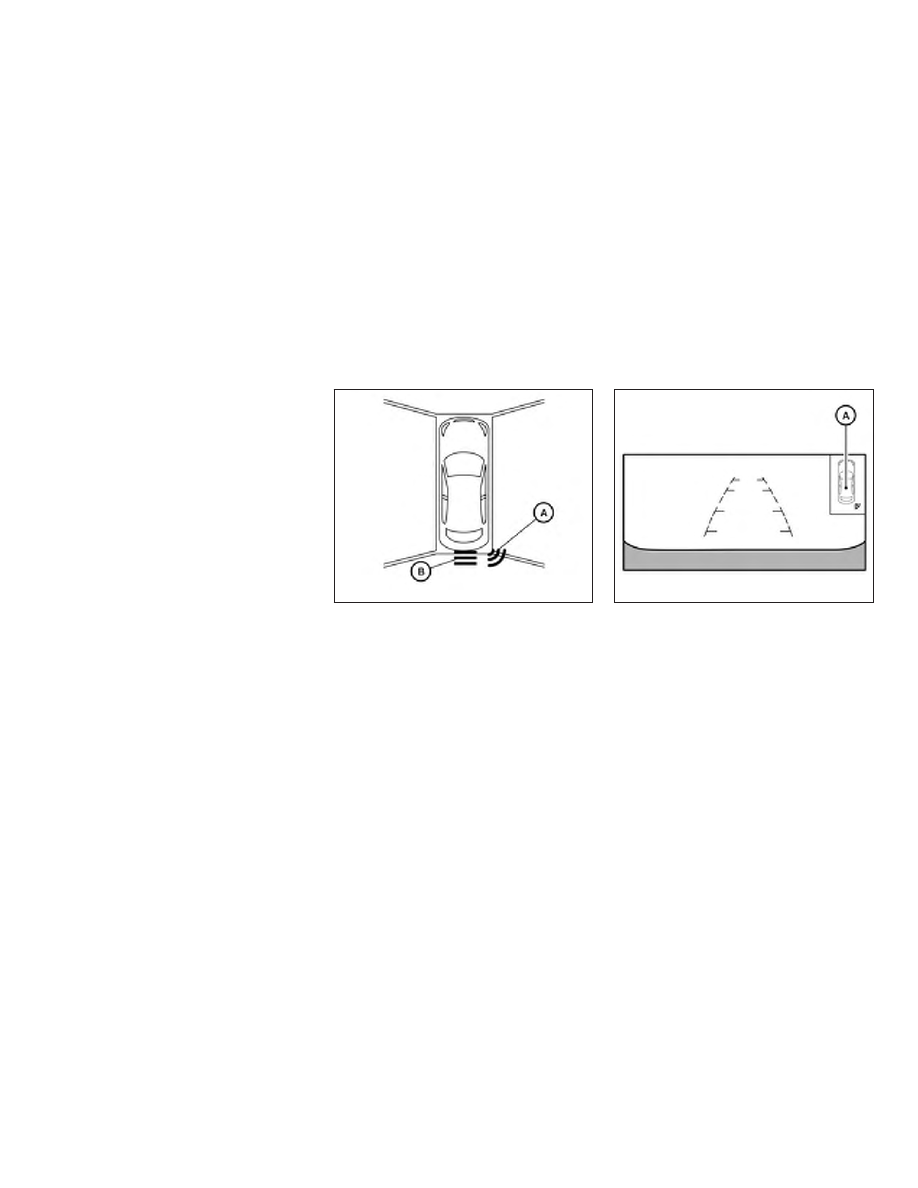

When the corner of the vehicle moves closer to
an object, the corner sonar indicators

䊊

A

ap-

pears. When the center of the vehicle moves
close to an object, the center sonar (if so
equipped) indicator

䊊

B

appears.

The system indicators

䊊

A

will appear when the

vehicle moves closer to an object.

LSD2136

LSD2137

Starting and driving

5-139

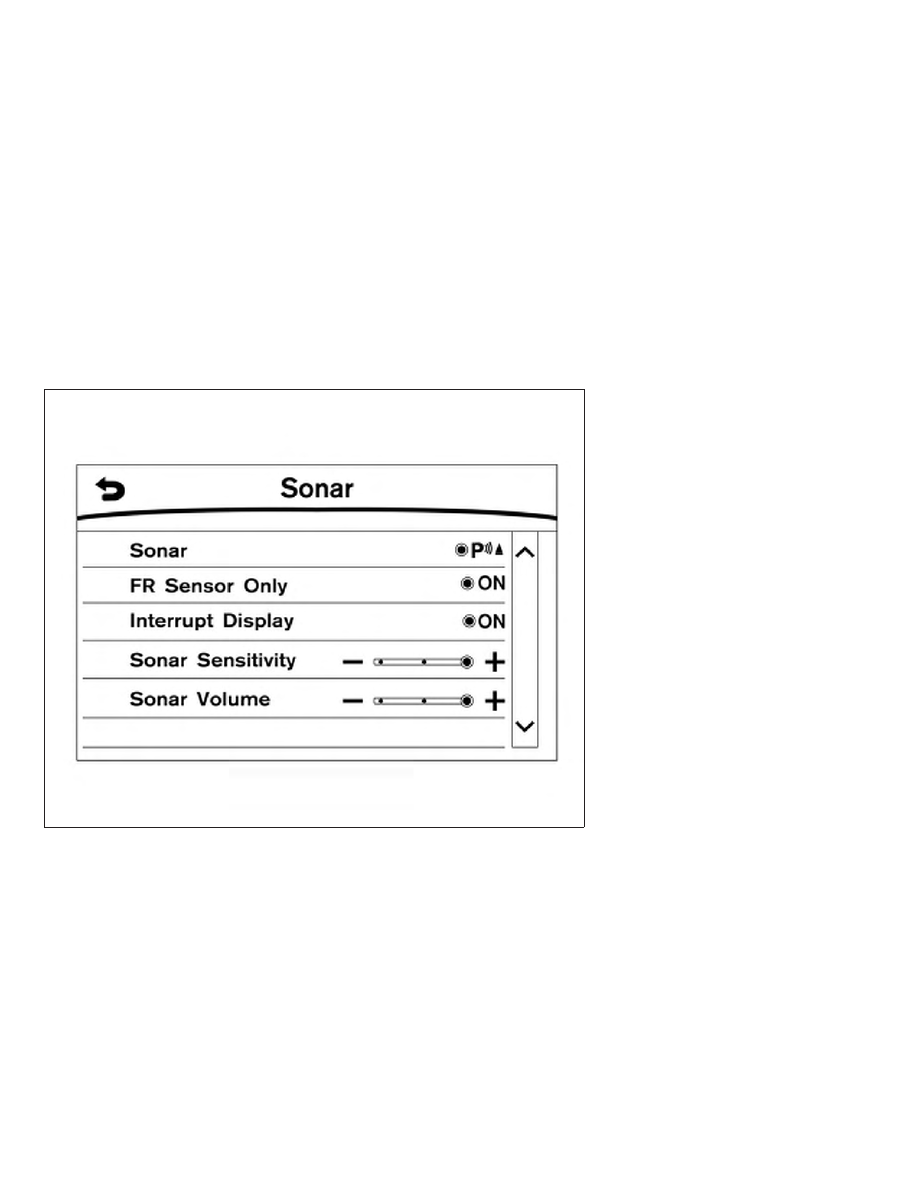

HOW TO ENABLE/DISABLE THE
SONAR SYSTEM

The system is automatically activated when the
ignition is in the ON position and the shift lever is
in the R (Reverse) position.

Perform the following steps to enable or disable
the sonar system:

1. Press the SETTING button on the control

panel and highlight the “Camera/Sonar” key
on the display using the INFINITI controller
then press the ENTER button.

2. Highlight the “Sonar” key then press the

ENTER button.

3. To turn the sonar system on or off, highlight

the “Sonar” key and press the ENTER but-
ton. To enable the front sensors only, high-
light “FR Sensor Only” and press the ENTER
button.

NOTE:

● The system will automatically be turned on

when the engine is restarted.

LSD2697

5-140

Starting and driving

SONAR LIMITATIONS

WARNING

Listed below are the system limitations for
the sonar system. Failure to operate the
vehicle in accordance with these system
limitations could result in serious injury or
death.

● Read and understand the limitations of

the sonar system as contained in this
section. Inclement weather may affect
the function of the sonar system; this
may include reduced performance or a
false activation.

● The system is deactivated at speeds

above 6 mph (10 km/h). It is reactivated
at lower speeds.

● Inclement

weather

or

ultrasonic

sources such as an automatic car wash,
a truck’s compressed-air brakes or a
pneumatic drill may affect the function
of the system; this may include reduced
performance or a false activation.

● The system is not designed to prevent

contact with small or moving objects.
Always move slowly. The system will
not detect small objects below the bum-
per or on the ground.

● The system may not detect the follow-

ing objects: Fluffy objects such as
snow, cloth, cotton, glass-wool, etc.
Thin objects such as rope, wire and
chain, etc, or wedge-shaped objects.

● The system may not detect objects at

speeds above 3 mph (5 km/h) and may
not detect certain angular or moving
objects.

SYSTEM TEMPORARILY
UNAVAILABLE

When sonar blockage is detected, the system
will be deactivated automatically.

The system is not available until the conditions no
longer exist.

The sonar sensors may be blocked by temporary
ambient conditions such as splashing water, mist
or fog. The blocked condition may also be caused
by objects such as ice, frost or dirt obstructing
the sonar sensors.

Action to take:

When the above conditions no longer exist, the
system will resume automatically.

SYSTEM MAINTENANCE

The sonar sensors are located on the front and
rear bumpers. Always keep the area near the
sonar sensors clean.

The sonar sensors may be blocked by temporary
ambient conditions such as splashing water, mist
or fog.

The blocked condition may also be caused by
objects such as ice, frost or dirt obstructing the
sonar sensors.

Check for and remove objects obstructing the
area around the sonar sensors.

LSD2135

Starting and driving

5-141
