Action to take

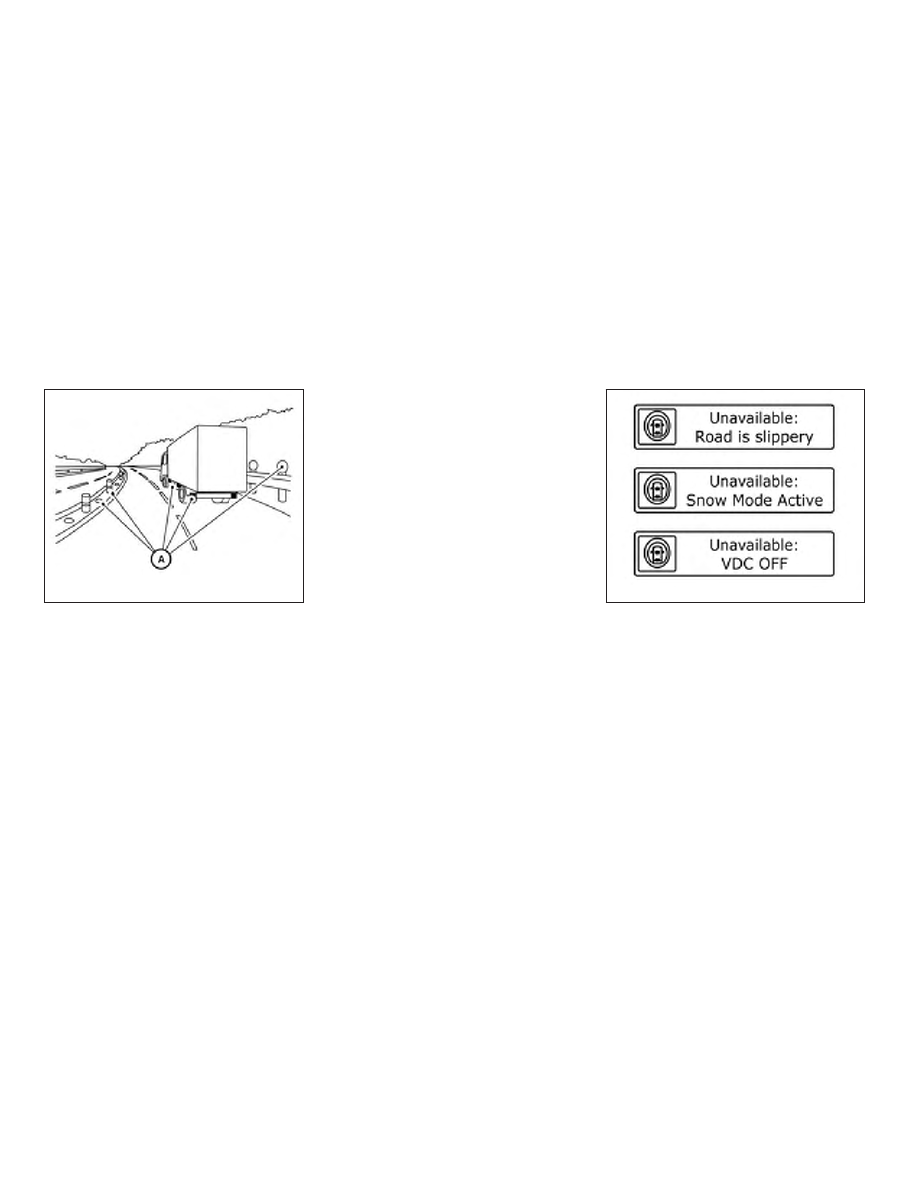

When the conditions listed above are no longer
present, turn the system off using the ICC
CRUISE ON/OFF switch. Turn the ICC system
back on to use the system.

Condition B

When the radar sensor area of the front bumper
is covered with dirt or is obstructed, the ICC
system will automatically be cancelled. If the sen-
sor area is covered with ice, a transparent or
translucent vinyl bag, etc., the ICC system may
not detect vehicles ahead. In these instances, the
ICC system may not cancel and may not be able
to maintain the selected following distance from
the vehicle ahead. Be sure to check and clean the
sensor area.

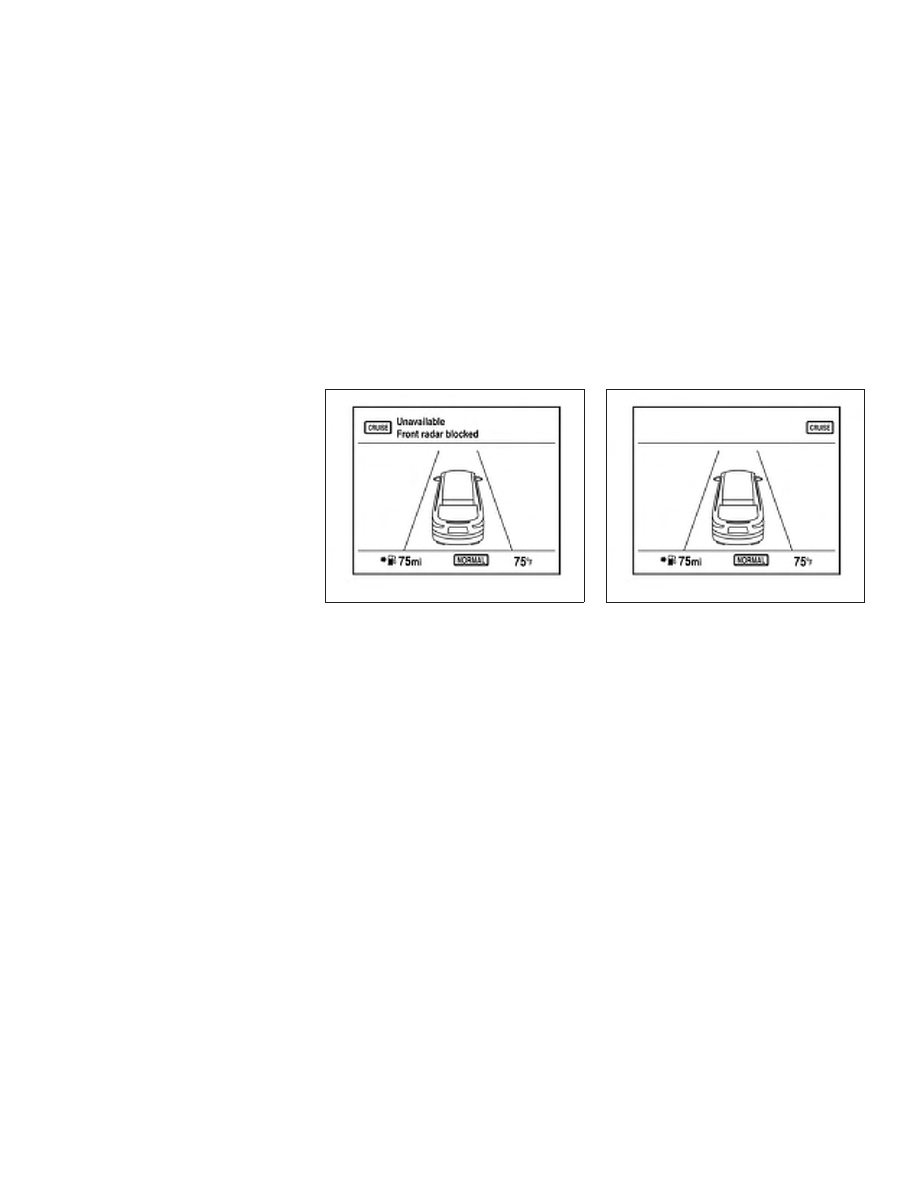

The system warning light (orange) will illuminate
and the “Unavailable: Front radar blocked” warn-
ing message will appear in the vehicle information
display.

Action to take

If the warning light (orange) comes on, park the
vehicle in a safe location and turn the engine off.
Check to see if the radar sensor window is
blocked. If the radar sensor window is blocked,
remove the blocking material. Restart the engine.
If the warning light continues to illuminate, have
the ICC system checked. It is recommended that
you visit an INFINITI retailer for this service.

Condition C

When the ICC system is not operating properly, a
chime sounds and the system warning light (or-
ange) will come on.

Action to take

If the warning light comes on, park the vehicle in a
safe place. Turn the engine off, restart the engine,
resume driving and set the ICC system again.

If it is not possible to set the system or the
indicator stays on, it may indicate that the
system is malfunctioning. Although the ve-
hicle is still drivable under normal condi-
tions, have the vehicle checked. It is recom-
mended that you visit an INFINITI retailer
for this service.

LSD2174

LSD2175

5-94

Starting and driving

SYSTEM MAINTENANCE

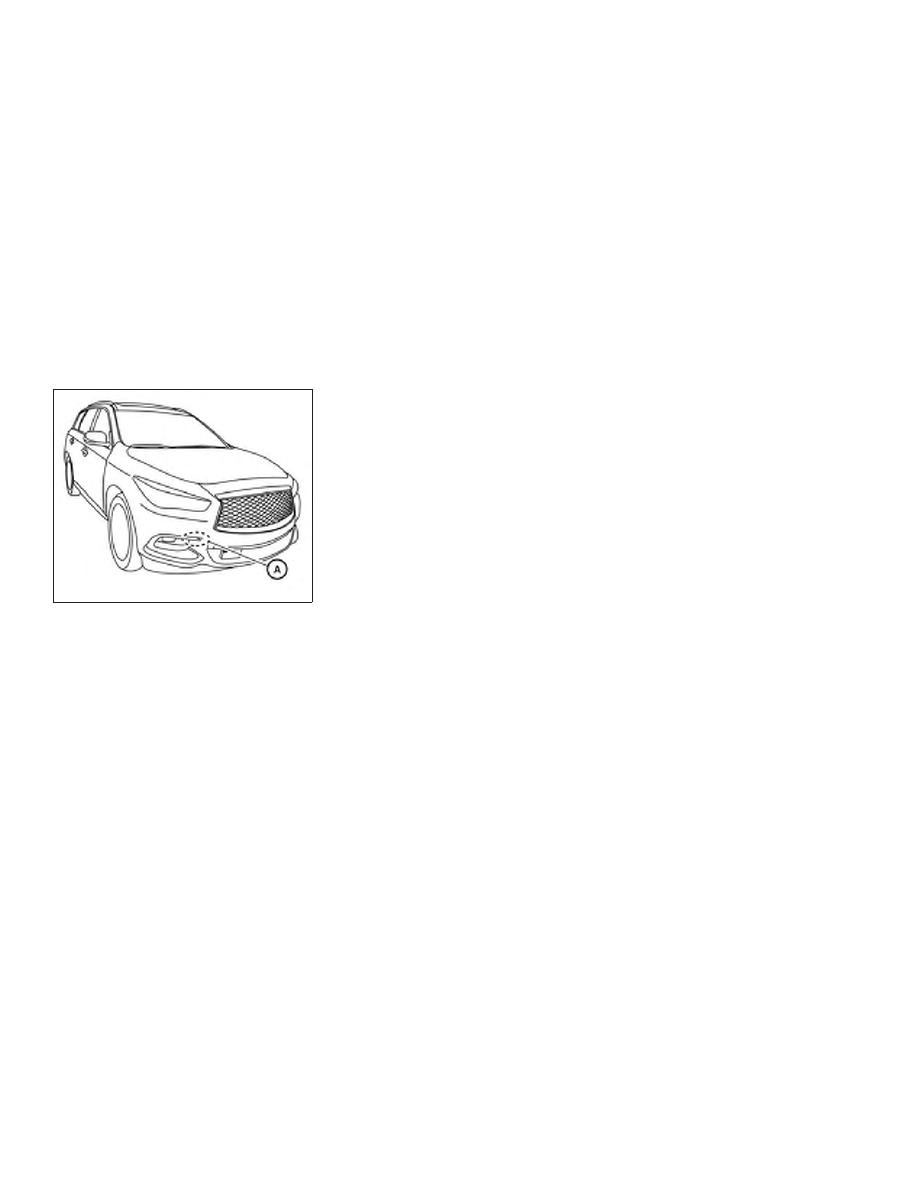

The sensor for the ICC system

䊊

A

is located on

the front of the vehicle.

To keep the ICC system operating properly, be
sure to observe the following:

● Always keep the sensor area clean.
● Do not strike or damage the areas around

the sensor.

● Do not touch or remove the screw located

on the sensor. Doing so could cause failure
or malfunction. If the sensor is damaged due
to an accident, it is recommended that you
visit an INFINITI retailer.

● Do not attach a sticker (including transpar-

ent material) or install an accessory near the
sensor. This could cause failure or malfunc-
tion.

● Do not attach metallic objects near the sen-

sor area (brush guard, etc.) This could cause
failure or malfunction.

● Do not alter, remove, or paint the front bum-

per. Before customizing or restoring the
front bumper, it is recommended that you
visit an INFINITI retailer.

Radio frequency statement

For USA

FCC ID: OAYARS3–B

This device complies with part 15 of the FCC
Rules. Operation is subject to the following two
conditions: (1) This device may not cause harmful
interference, and (2) this device must accept any
interference received, including interference that
may cause undesired operation.

FCC Warning

Changes or modifications not expressly ap-
proved by the party responsible for compliance
could void the user’s authority to operate the
equipment.

For Canada

IC: 4135A-ARS3B

This device complies with Industry Canada
license-exempt RSS standard(s). Operation is
subject to the following two conditions: (1) This
device may not cause interference, and (2) this
device must accept any interference, including
interference that may cause undesired operation
of the device.

Droit applicable : Canada 310

Le présent appareil est conforme aux CNR
d’Industrie Canada applicables aux appareils ra-
dio exempts de licence. L’exploitation est autori-
sée aux deux conditions suivantes: (1) L’appareil
ne doit pas produire de brouillage, et (2)
l’utilisateur de l’appareil doit accepter tout brouil-
lage radioélectrique subi, même si le brouillage
est susceptible d’en compromettre le fonction-
nement.

LSD2702

Starting and driving

5-95

WARNING

Failure to follow the warnings and instruc-
tions for proper use of the DCA system
could result in serious injury or death.

● DCA helps maintain a distance to the

vehicle in front under certain condi-
tions. It is not a collision avoidance sys-
tem. Failure to apply the brakes could
result in an accident.

● Always drive carefully and attentively

when using the DCA system. Read and
understand the Owner’s Manual thor-
oughly before using the DCA system.
Do not use the DCA system except in
appropriate road and traffic conditions.

● If the vehicle ahead comes to a stop, the

vehicle

decelerates

to

a

standstill

within the limitations of the system. The
system will cancel once it judges that
the vehicle has come to a standstill with
a warning chime. To prevent the vehicle
from moving, the driver must depress
the brake pedal.

● The DCA system will not apply brake

control while the driver’s foot is on the
accelerator pedal.

The DCA system brakes and moves the accelera-
tor pedal upward according to the distance from
and the relative speed of the vehicle ahead to
help assist the driver to maintain a following dis-
tance.

DCA SYSTEM OPERATION

Always pay attention to the operation of the ve-
hicle and be ready to manually decelerate to
maintain the proper following distance. The DCA
system may not be able to decelerate the vehicle
under some circumstances.

The DCA system uses a sensor

䊊

A

located be-

hind the front bumper of the vehicle to detect
vehicles traveling ahead. The sensor generally
detects the signals returned from the vehicle
ahead. Therefore, if the sensor cannot detect the
reflection from the vehicle ahead, the DCA sys-
tem may not operate.

LSD2702

DISTANCE CONTROL ASSIST (DCA)
(if so equipped)

5-96

Starting and driving

The system is intended to assist the driver to
keep a following distance from the vehicle ahead
traveling in the same lane and direction.

The distance sensor is located behind the front
bumper

䊊

A

. If the distance sensor

䊊

A

detects a

slower moving vehicle ahead, the system will
reduce the vehicle speed to help assist the driver
to maintain a following distance.

The system automatically controls the throttle
and applies the brakes (up to 40% of vehicle
braking power) if necessary.

The detection range of the sensor is approxi-
mately 490 ft (150 m) ahead.

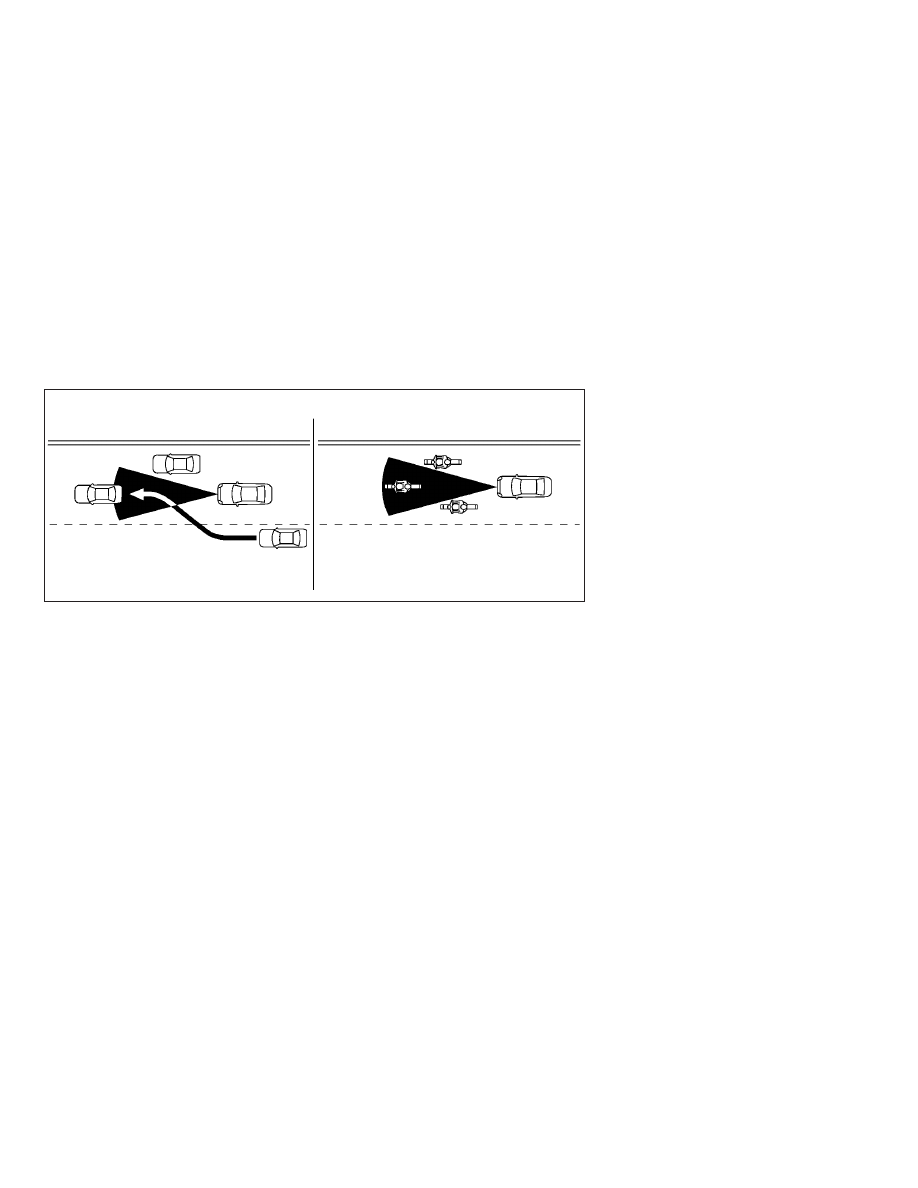

The distance sensor will not detect the following
objects.

● Stationary and slow moving vehicles
● Pedestrians or objects in the roadway
● Oncoming vehicles in the same lane

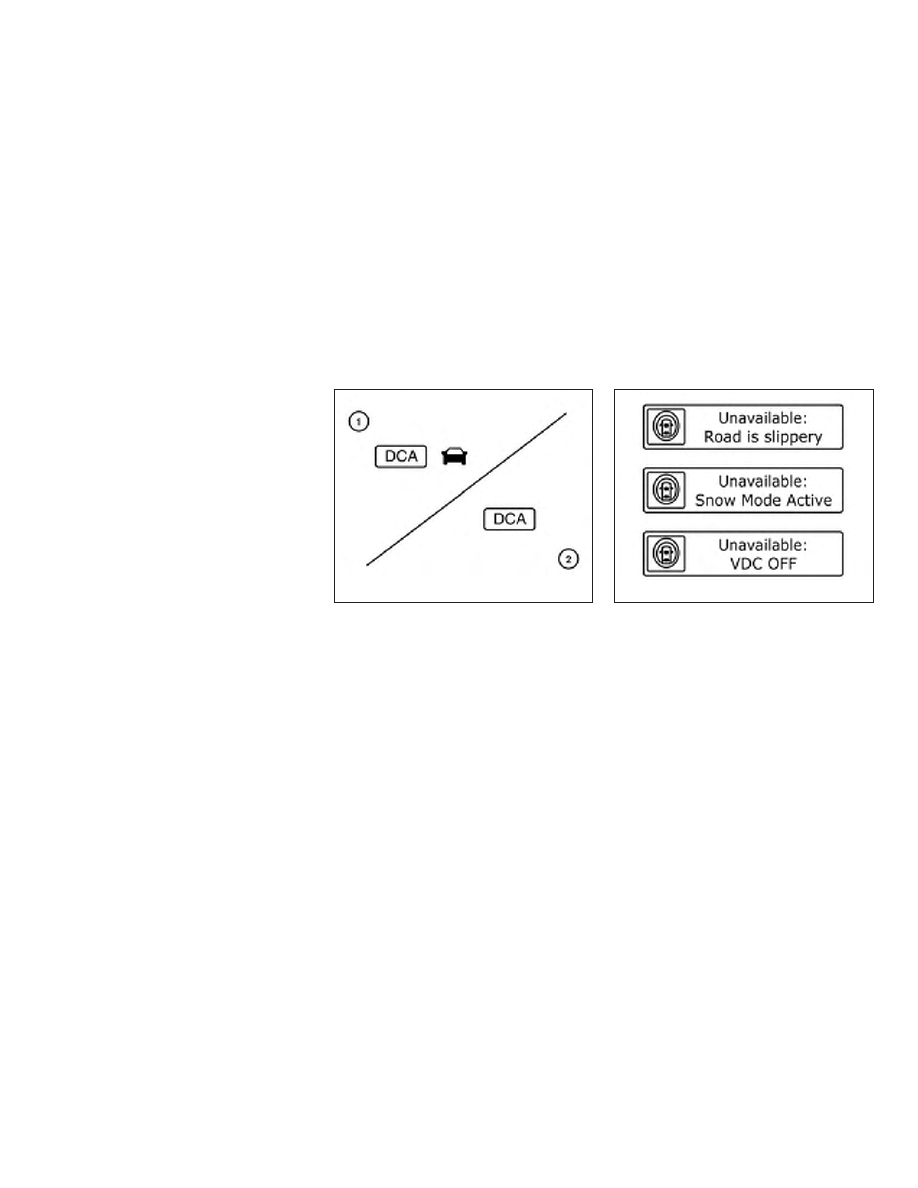

The display is located between the speedometer
and tachometer.

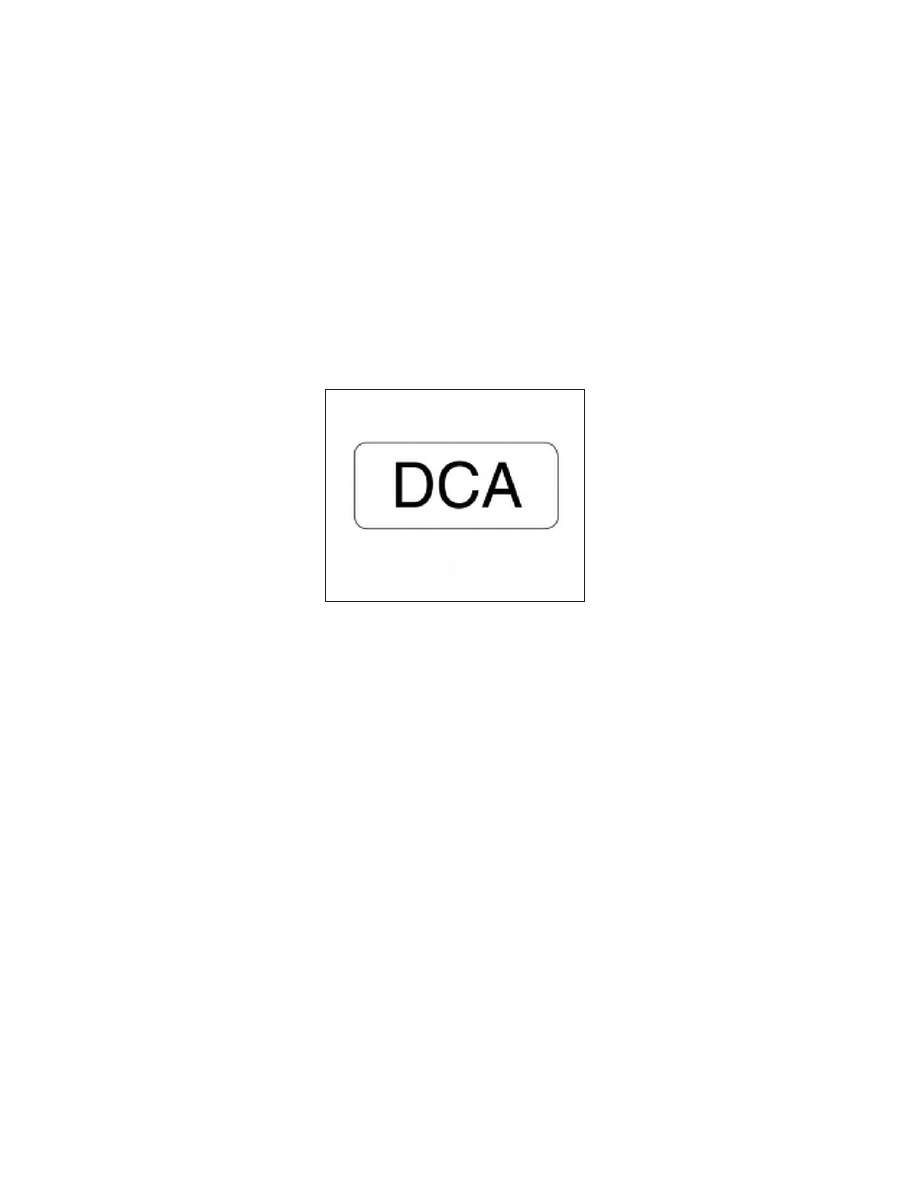

1. DCA system switch indicator:

Indicates that the dynamic driver assistance
switch is on.

2. Vehicle ahead detection indicator:

Indicates whether it detects a vehicle in front
of you.

WARNING

The DCA system automatically deceler-
ates your vehicle to help assist the driver
to maintain a following distance from the
vehicle ahead. Manually brake when de-
celeration is required to maintain a safe
distance upon sudden braking by the ve-
hicle ahead or when a vehicle suddenly
appears in front of you. Always stay alert
when using the DCA system.

DCA Indicators

LSD2068

LIC2889

Starting and driving

5-97

The DCA system helps assist the driver to keep a
following distance to the vehicle ahead by brak-
ing and moving the accelerator pedal upward in
the normal driving condition.

When a vehicle is detected ahead:

The vehicle ahead detection indicator comes on.

When vehicle approaches a vehicle ahead:

● If the driver’s foot is not on the accelerator

pedal, the system activates the brakes to
decelerate smoothly as necessary. If the ve-
hicle ahead comes to a stop, the vehicle
decelerates to a standstill within the limita-
tions of the system.

● If the driver’s foot is on the accelerator pedal,

the system moves the accelerator pedal up-
ward to assist the driver to release the ac-
celerator pedal.

When brake operation by driver is required:

The system alerts the driver by a warning chime
and blinking the vehicle ahead detection indica-
tor. If the driver’s foot is on the accelerator pedal
after the warning, the system moves the accel-
erator pedal upward to assist the driver to switch
to the brake pedal.

The stoplights of the vehicle come on when
braking is performed by the DCA system.

When the brake operates, a noise may be
heard. This is not a malfunction.

WARNING

● When the vehicle ahead detection indi-

cator light is not illuminated, the system
will not control or warn the driver.

● Depending on the position of the accel-

erator pedal, the system may not be
able to assist the driver to release the
accelerator pedal appropriately.

● If the vehicle ahead comes to a stand-

still, the vehicle decelerates to a stand-
still within the limitations of the system.
The system will release brake control
with a warning chime once it judges the
vehicle is at a standstill. To prevent the
vehicle from moving, the driver must
depress the brake pedal. (The system
will resume control automatically once
the system reaches 3 mph (5 km/h)).

Overriding the system:

The following driver’s operations override the
system operation.

● When the driver depresses the accelerator

pedal even further while the system is mov-
ing the accelerator pedal upward, the DCA
system control of the accelerator pedal is
canceled.

● When the driver’s foot is on the accelerator

pedal, the brake control by the system is not
operated.

● When the driver’s foot is on the brake pedal,

neither the brake control nor the alert by the
system operates.

● When the ICC system is set, the DCA sys-

tem will be canceled.

5-98

Starting and driving

HOW TO ENABLE/DISABLE THE
DCA SYSTEM

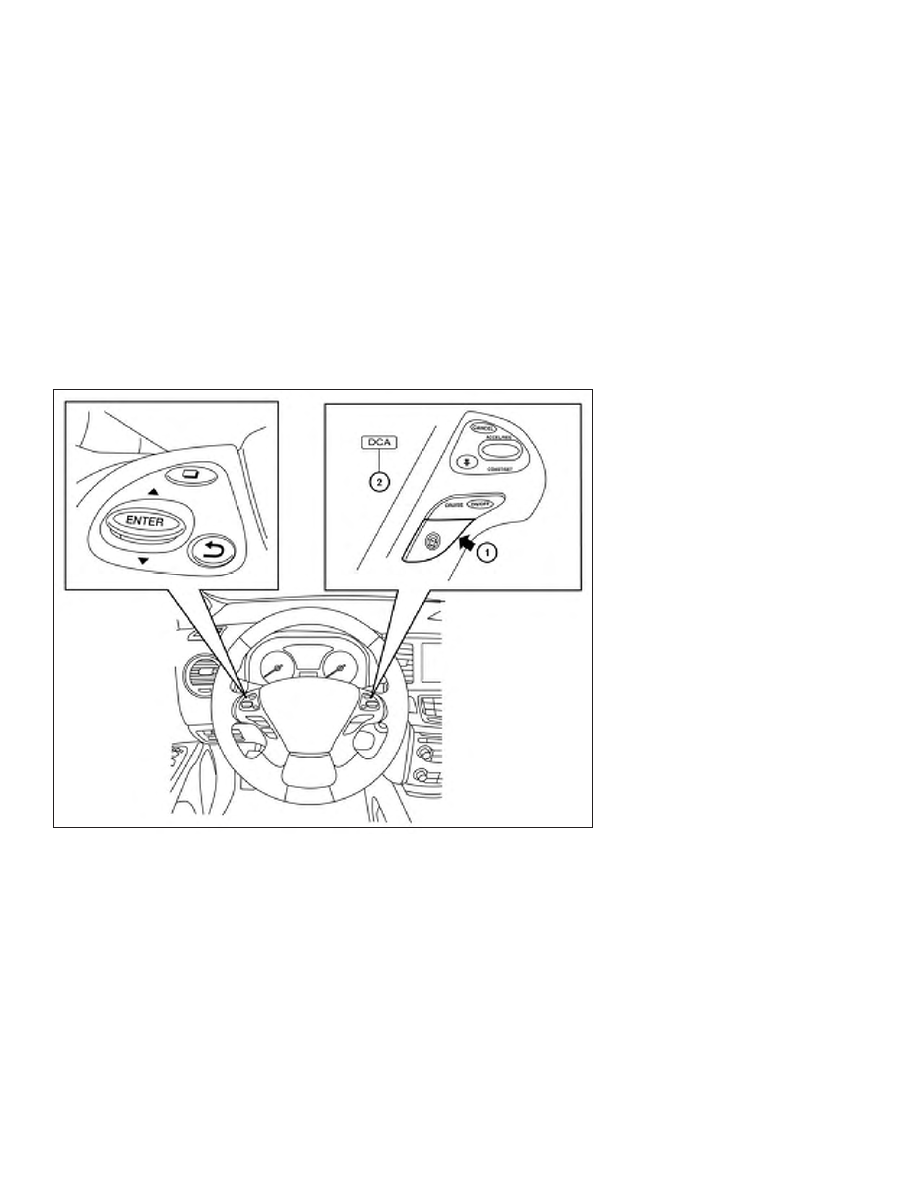

To turn on the DCA system, push the dynamic
driver assistance switch

䊊

1

on the steering wheel

after starting the engine. The DCA system switch
indicator light

䊊

2

in the vehicle information dis-

play will illuminate. Push the dynamic driver as-
sistance switch again to turn off the DCA system.
The DCA system switch indicator light will turn
off.

The system will start to operate after the vehicle
speed becomes above approximately 3 mph
(5 km/h).

The dynamic driver assistance switch is used for
the LDP, DCA and BCI systems. When the dy-
namic driver assistance switch is pushed, the
LDP system will also turn on or off simultaneously.
The DCA system can be individually set to on or
off on the display. If the system is set to off, the
system will not turn on even if the dynamic driver
assistance switch is pushed to on. To set the
system to on or off on the display, refer to “Setting
DCA system to ON/OFF” in this section.

Setting DCA system to ON/OFF:

The DCA can be turned on/off in the vehicle
information display using the buttons on the
steering wheel.

LSD2552

Starting and driving

5-99

1. Press the

button until “Settings” dis-

plays in the vehicle information display and
then

press

the

ENTER

button.

Use

the

button to select “Driver Assis-

tance.” Then press the ENTER button.

2. Select “Driving Aids”, and press the ENTER

button.

3. Select “Forward”, and press the ENTER but-

ton.

4. To turn on the “Assistance (DCA)” check the

box using the ENTER button.

If the LDP, BSI and DCA systems are set to off on
the information display and the dynamic driver
assistance switch is pushed, the LDP ON indica-
tor light, BSI ON indicator light, and the DCA
system switch indicator light will blink for approxi-
mately 2 seconds.

For additional information on LDP and BSI, refer
to “Lane Departure Prevention (LDP) (if so
equipped)” and “Blind Spot Intervention® (BSI)
(if so equipped)” in this section.

DCA SYSTEM LIMITATIONS

WARNING

● This system is only an aid to assist the

driver and is not a collision warning or
avoidance device. It is the driver’s re-
sponsibility to stay alert, drive safely
and be in control of the vehicle at all
times.

● This system will not adapt automatically

to road conditions.

● As there is a performance limit to the

distance control function, never rely
solely on the DCA system. This system
does not correct careless, inattentive or
absent-minded driving, or overcome
poor visibility in rain, fog, or other bad
weather. Decelerate the vehicle speed
by depressing the brake pedal, depend-
ing on the distance to the vehicle ahead
and the surrounding circumstances in
order to maintain a safe distance be-
tween vehicles.

● The system may not detect the vehicle

in front of you in certain road or weather
conditions. To avoid accidents, never
use the DCA system under the following
conditions:

– On roads with sharp curves

– On slippery road surfaces such as on

ice or snow, etc.

– During bad weather (rain, fog, snow,

etc.)

– When rain, snow or dirt adhere to the

sensor area of the front bumper

– On steep downhill roads (frequent

braking may result in overheating the
brakes)

– On repeated uphill and downhill

roads

● Do not use the DCA system if you are

towing a trailer. The system may not
detect a vehicle ahead.

● In some road or traffic conditions, a

vehicle or object can unexpectedly
come into the sensor detection zone
and cause automatic braking. You may
need to control the distance from other
vehicles using the accelerator pedal. Al-
ways stay alert and avoid using the DCA
system where not recommended in this
warning section.

5-100

Starting and driving

The following are some conditions in which the
sensor cannot detect the signals:

● When the reflector of the vehicle ahead is

covered with dirt, snow and road spray

● When dense exhaust or other smoke (black

smoke) from vehicles reduces the sensor’s
detection

● When excessively heavy baggage is loaded

in the rear seat or the luggage room of your
vehicle

The DCA system is designed to automatically
check the sensor’s operation. When the front
bumper area around the distance sensor is cov-
ered with dirt or is obstructed, the system will
automatically cancel. If the front bumper area of
the distance sensor is covered with ice, a trans-
parent or translucent vinyl bag, etc., the DCA
system may not detect them. In these instances,
the vehicle-to-vehicle distance control mode may
not cancel and may not be able to maintain the
selected following distance from the vehicle
ahead. Be sure to check and clean the front
bumper area around the distance sensor regu-
larly.

The DCA system is designed to help assist the
driver to maintain a following distance from the
vehicle ahead. The system will decelerate as nec-
essary and if the vehicle ahead comes to a stop,
the vehicle decelerates to a standstill. However,
the DCA system can only apply up to 40% of the
vehicle’s total braking power. If a vehicle moves
into the traveling lane ahead or if a vehicle travel-
ing ahead rapidly decelerates, the distance be-
tween vehicles may become closer because the
DCA system cannot decelerate the vehicle
quickly enough. If this occurs, the DCA system
will sound a warning chime and blink the system
display to notify the driver to take necessary
action.

For additional information, refer to “Approach
warning” in this section.

This system only brakes and moves the accelera-
tor pedal upward to help assist the driver to
maintain a following distance from the vehicle
ahead. Acceleration should be operated by the
driver.

The DCA system does not control vehicle speed
or warn you when you approach stationary and
slow moving vehicles. You must pay attention to
vehicle operation to maintain proper distance
from vehicles ahead.

Starting and driving

5-101

DCA DRIVING SITUATIONS

The detection zone of the sensor is limited. A
vehicle ahead must be in the detection zone for
the system to operate.

A vehicle ahead may move outside of the detec-
tion zone due to its position within the same lane
of travel. Motorcycles may not be detected in the
same lane ahead if they are traveling offset from
the centerline of the lane. A vehicle that is enter-
ing the lane ahead may not be detected until the
vehicle has completely moved into the lane. If
this occurs, the system may warn you by
blinking the system indicator and sounding

the chime. The driver may have to manually
control the proper distance away from the
vehicle traveling ahead.

DCA Detection Zone

SSD0252

5-102

Starting and driving

When driving on some roads, such as winding,
hilly, curved, narrow roads, or roads which are
under construction, the sensor may detect ve-
hicles in a different lane, or may temporarily not
detect a vehicle traveling ahead. This may cause
the system to work inappropriately.

The detection of vehicles may also be affected by
vehicle operation (steering maneuver or traveling
position in the lane, etc.) or vehicle condition. If
this occurs, the system may warn you by
blinking the system indicator and sounding
the chime unexpectedly. You will have to
manually control the proper distance away
from the vehicle traveling ahead.

Approach warning

If your vehicle comes closer to the vehicle ahead
due to rapid deceleration of that vehicle or if
another vehicle cuts in, the system warns the
driver with the chime and DCA system display.
Decelerate by depressing the brake pedal to
maintain a safe vehicle distance if:

● The chime sounds.
● The vehicle ahead detection indicator blinks.

The warning chime may not sound in some cases
when there is a short distance between vehicles.
Some examples are:

● When the vehicles are traveling at the same

speed and the distance between vehicles is
not changing

● When the vehicle ahead is traveling faster

and the distance between vehicles is in-
creasing

● When a vehicle cuts in near your vehicle

The warning chime will not sound when your
vehicle approaches vehicles that are parked or
moving slowly.

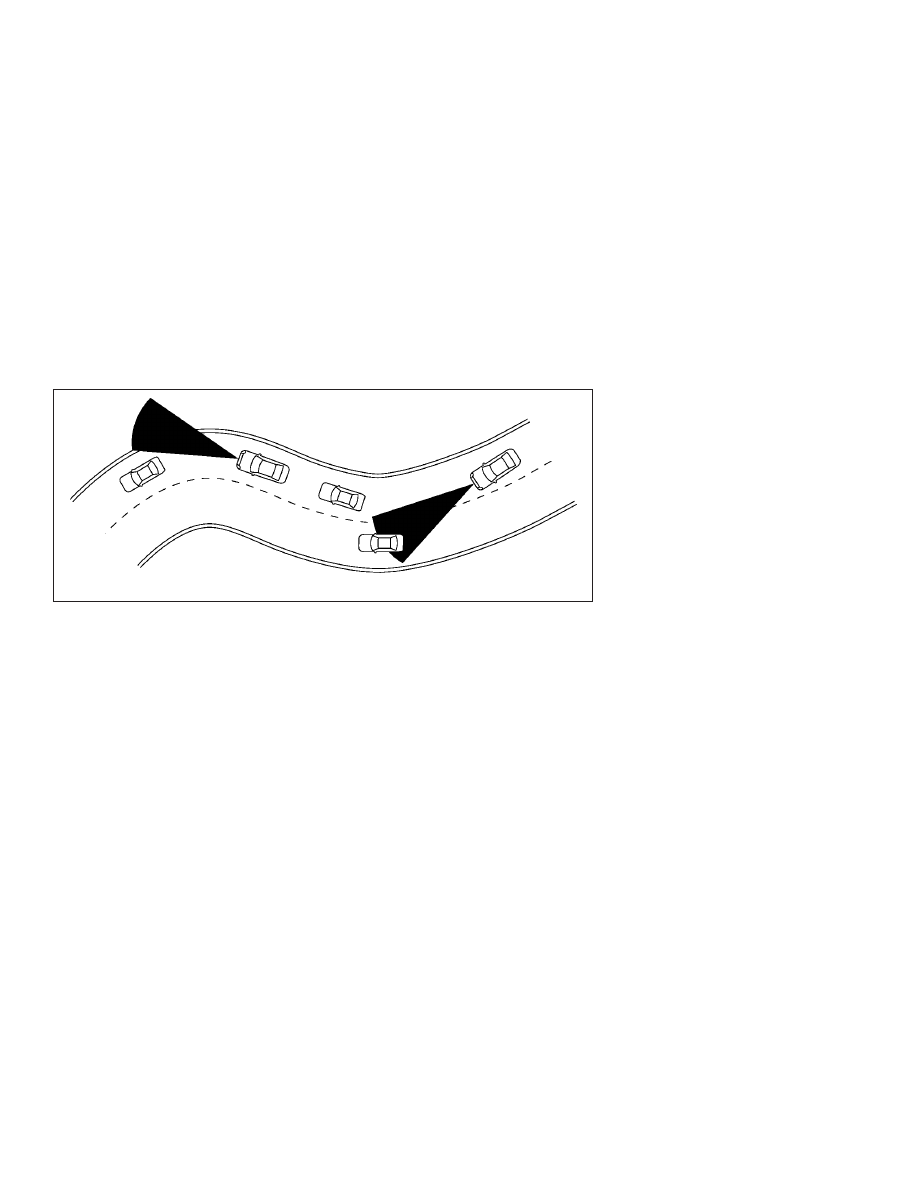

DCA Detection Zones On Winding Roads

SSD0253

Starting and driving

5-103

NOTE:

The approach warning chime may sound
and the system display may blink when ICC
sensor detects vehicles in other lanes

䊊

A

or

objects on the side of the road

䊊

A

. This may

cause the DCA system to operate inappro-
priately. The ICC sensor may detect these
objects when the vehicle is driven on wind-
ing roads, narrow roads, hilly roads or when
entering or exiting a curve. In these cases
you will have to manually control the
proper distance ahead of your vehicle.

Also, the sensor sensitivity can be affected by
vehicle operation (steering maneuver or driving
position in the lane) or traffic or vehicle condition
(for example, if a vehicle is being driven with some
damage).

SYSTEM TEMPORARILY
UNAVAILABLE

Under the following conditions, the DCA system
will not operate and the DCA cancellation mes-
sage will pop up:

● When the SNOW mode switch is ON (To

use the DCA system, turn off the SNOW
mode switch, then turn on the dynamic driver
assistance switch.)

For additional information about the SNOW
mode switch, refer to “Snow mode” in this
section.

SSD0284A

LSD2080

5-104

Starting and driving

● When the VDC system is off (To use the

DCA system, turn on the VDC, then push the
dynamic driver assistance switch.)

For additional information about the VDC
system, refer to “Vehicle Dynamic Control
(VDC) system” in this section.

● When ABS or VDC (including the TCS) is

operating

When the Conventional (fixed speed) cruise con-
trol mode is operating, the DCA system will not
operate. (To use the DCA system, turn the Con-
ventional (fixed speed) cruise control mode off,
then push the dynamic driver assistance switch.)

For additional information about the Conventional
(fixed speed) cruise control mode, refer to “Intel-
ligent Cruise Control (ICC)” in this section.

When the engine is turned off, the system is
automatically turned off.

䊊

1

System set display with vehicle ahead

䊊

2

System set display without vehicle ahead

Automatic cancellation

Condition A:

Under the following conditions, the DCA system
is automatically canceled. The chime will sound
and the DCA cancellation message will display.

● When the VDC system is turned off
● When the VDC or ABS operates
● When SNOW mode is selected by using the

INFINITI drive mode selector

Action to take:

When the conditions listed above are no longer
present, turn the system off with the dynamic
driver assistance switch. Turn the DCA system
back on to use the system.

LSD2126

LSD2080

Starting and driving

5-105

Condition B:

When the sensor area of the front bumper is dirty,
making it impossible to detect a vehicle ahead,
the DCA system is automatically canceled.

The chime sounds and the system warning light
(orange) will come on and the “Unavailable: Front
radar blocked” indicator will appear.

Action to take:

If the warning light comes on, park the vehicle in a
safe place, turn the engine off. Clean the sensor
area of the bumper and then perform the settings
again.

Condition C:

When the DCA system is not operating properly,
the chime sounds and the system warning light
(“DCA” orange) will come on.

Action to take:

If the warning light comes on, park the vehicle in a
safe place. Turn the engine off, restart the engine,
and turn on the DCA system again.

If it is not possible to set the system or the
indicator stays on, it may indicate that the
system is malfunctioning. Although the ve-
hicle is still drivable under normal condi-
tions, have the vehicle checked. It is recom-
mended that you visit an INFINITI retailer
for this service.

SYSTEM MAINTENANCE

The sensor for the DCA system is common with
ICC and is located behind the front bumper.

For additional information, refer to “Intelligent
Cruise Control (ICC)” in this section.

For USA

FCC ID: OAYARS3–B

This device complies with part 15 of the FCC
Rules. Operation is subject to the following two
conditions: (1) This device may not cause harmful
interference, and (2) this device must accept any
interference received, including interference that
may cause undesired operation.

FCC Warning

Changes or modifications not expressly ap-
proved by the party responsible for compliance
could void the user’s authority to operate the
equipment.

DCA warning light (orange)

LSD2081

5-106

Starting and driving

For Canada

IC: 4135A-ARS3B

This device complies with Industry Canada
license-exempt RSS standard(s). Operation is
subject to the following two conditions: (1) This
device may not cause interference, and (2) this
device must accept any interference, including
interference that may cause undesired operation
of the device.

Droit applicable : Canada 310

Le présent appareil est conforme aux CNR
d’Industrie Canada applicables aux appareils ra-
dio exempts de licence. L’exploitation est autori-
sée aux deux conditions suivantes: (1) L’appareil
ne doit pas produire de brouillage, et (2)
l’utilisateur de l’appareil doit accepter tout brouil-
lage radioélectrique subi, même si le brouillage
est susceptible d’en compromettre le fonction-
nement.

WARNING

Failure to follow the warnings and instruc-
tions for proper use of the FEB with pe-
destrian detection system could result in
serious injury or death.

● The FEB with pedestrian detection sys-

tem is a supplemental aid to the driver.
It is not a replacement for the driver’s
attention to traffic conditions or re-
sponsibility to drive safely. It cannot
prevent accidents due to carelessness
or dangerous driving techniques.

● The FEB with pedestrian detection sys-

tem does not function in all driving,
traffic, weather and road conditions.

The FEB with pedestrian detection system can
assist the driver when there is a risk of a forward
collision with the vehicle ahead in the traveling
lane or with a pedestrian.

The FEB with pedestrian detection system uses a
radar sensor

䊊

A

located behind the lower grille of

the front bumper to measure the distance to the
vehicle ahead in the same lane. For pedestrians,
the FEB system uses a camera

䊊

B

installed be-

hind the windshield in addition to the radar sen-
sor.

LSD2703

FORWARD EMERGENCY BRAKING
(FEB) WITH PEDESTRIAN DETECTION
SYSTEM (if so equipped)

Starting and driving

5-107

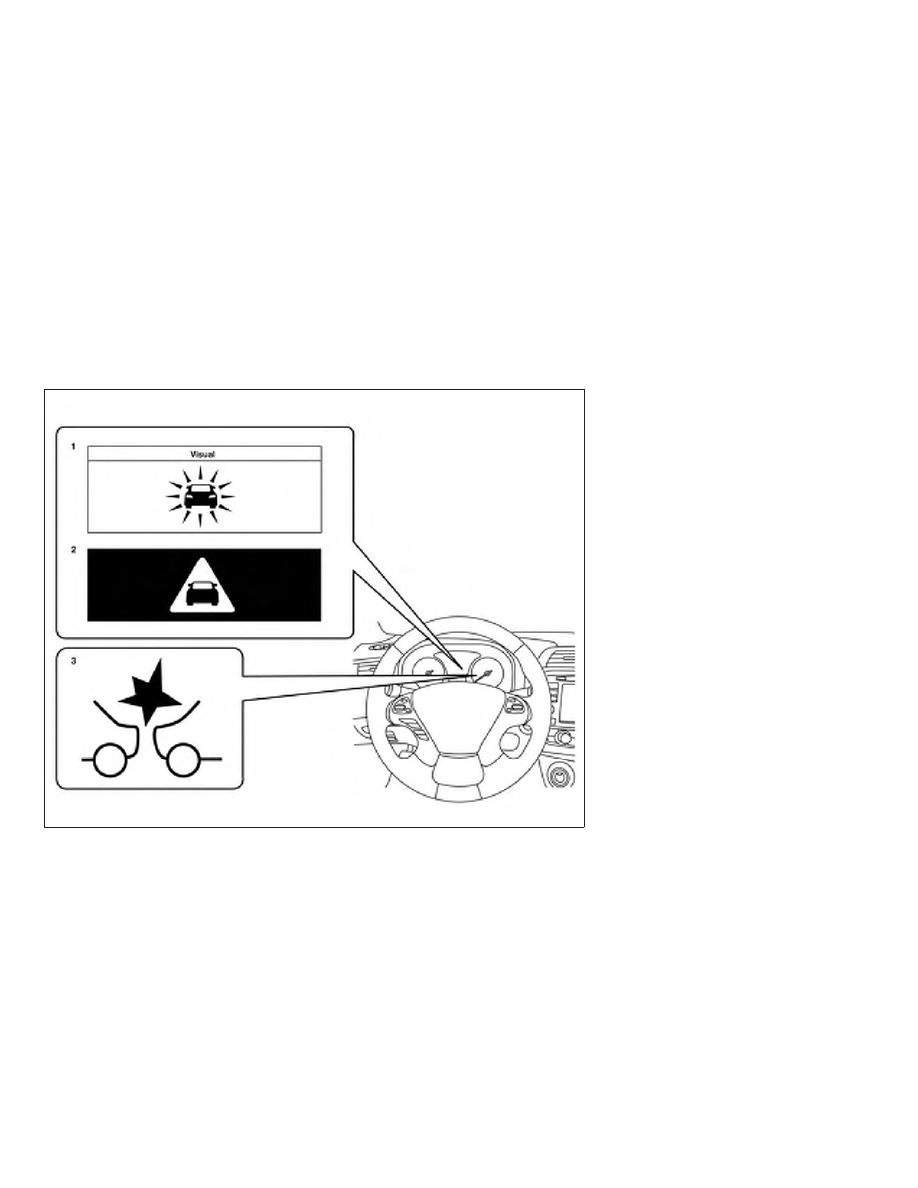

1. Vehicle ahead detection indicator

2. FEB with pedestrian detection emergency

warning indicator

3. FEB with pedestrian detection system warn-

ing light

SYSTEM OPERATION

The FEB with pedestrian detection system oper-
ates at speeds above approximately 3 mph
(5 km/h). For the pedestrian detection function,
the FEB with pedestrian detection system oper-
ates at speeds between 6 – 37 mph (10 –
60 km/h).

If a risk of a forward collision with a vehicle is
detected, the FEB with pedestrian detection sys-
tem will first provide a warning to the driver by
flashing the vehicle ahead detection indicator
and providing an audible alert. In addition, the
FEB with pedestrian detection system pushes
the accelerator pedal up, and then the system
applies partial braking. If the driver applies the
brakes quickly and forcefully, but the FEB with
pedestrian detection system detects that there is
still the possibility of a forward collision, the sys-
tem will automatically increase the braking force.

If the risk of a collision becomes imminent and the
driver does not take action, the FEB with pedes-
trian detection system issues the second warning
to the driver by flashing the FEB with pedestrian

LSD2639

5-108

Starting and driving

detection emergency warning indicator (red),
providing an audible warning, and then automati-
cally applies harder braking.

If a risk of a forward impact with a pedestrian is
detected, the FEB with pedestrian detection sys-
tem will provide a warning to the driver by flashing
the FEB with pedestrian detection emergency
warning indicator (red), provides an audible alert
and the system will apply partial baking. If the
driver applies the brakes quickly and forcefully
but the FEB with pedestrian detection system
detects that there is still the possibility of a for-
ward impact with a pedestrian, the system will
automatically increase the braking force. If the
risk of collision becomes imminent and the driver
does not take action, the FEB with pedestrian
detection system automatically applies harder
braking.

NOTE:

The vehicle’s brake lights come on when
any braking is performed by the FEB with
pedestrian detection system.

Depending on vehicle speed and distance to the
vehicle or pedestrian ahead, as well as driving
and roadway conditions, the system may help the
driver avoid a forward collision or may help miti-
gate the consequences if a collision should be
unavoidable. If the driver is handling the steering

wheel, accelerating or braking, the FEB with pe-
destrian detection system will function later or
will not function.

The automatic braking will cease under the fol-
lowing conditions:

● When the steering wheel is turned to avoid a

collision.

● When the accelerator pedal is depressed.
● When there is no longer a vehicle or a pe-

destrian detected ahead.

If the FEB with pedestrian detection system has
stopped the vehicle, the vehicle will remain at a
standstill for approximately 2 seconds before the
brakes are released.

Starting and driving

5-109
