2017 Infiniti QX60/JX (2017 year). Manual - part 27

TURNING THE BCI SYSTEM
ON/OFF

The BCI system automatically turns on every time
the engine is started.

The BCI system can be turned off temporarily by
pushing the BCI switch. The BCI OFF display
appears on the vehicle information display. When
the shift lever is placed into the R (Reverse)
position again the BCI system is turned on.

Perform the following steps to enable or disable
the BCI system.

1. Press the

button until “Settings” dis-

plays in the vehicle information display. Use
the

to select “Driver Assistance”.

Then press the ENTER button.

2. Select “Back-up Collision Interv.”, and press

the ENTER button.

3. Select “Ignition On Status” and press EN-

TER.

LSD2589

5-62

Starting and driving

BCI SYSTEM LIMITATIONS

WARNING

Listed below are the system limitations for
the BCI system. Failure to follow the warn-
ings and instructions for proper use of the
BCI system could result in serious injury or
death.

● Always check surroundings and turn to

check what is behind you before back-
ing up. The radar sensors detect ap-
proaching (moving) vehicles. The radar
sensors cannot detect every object such
as:

– Pedestrians, bicycles, motorcycles,

animals

or

child

operated

toy

vehicles

– A vehicle that is passing at speeds

greater than approximately 15 mph
(24 km/h)

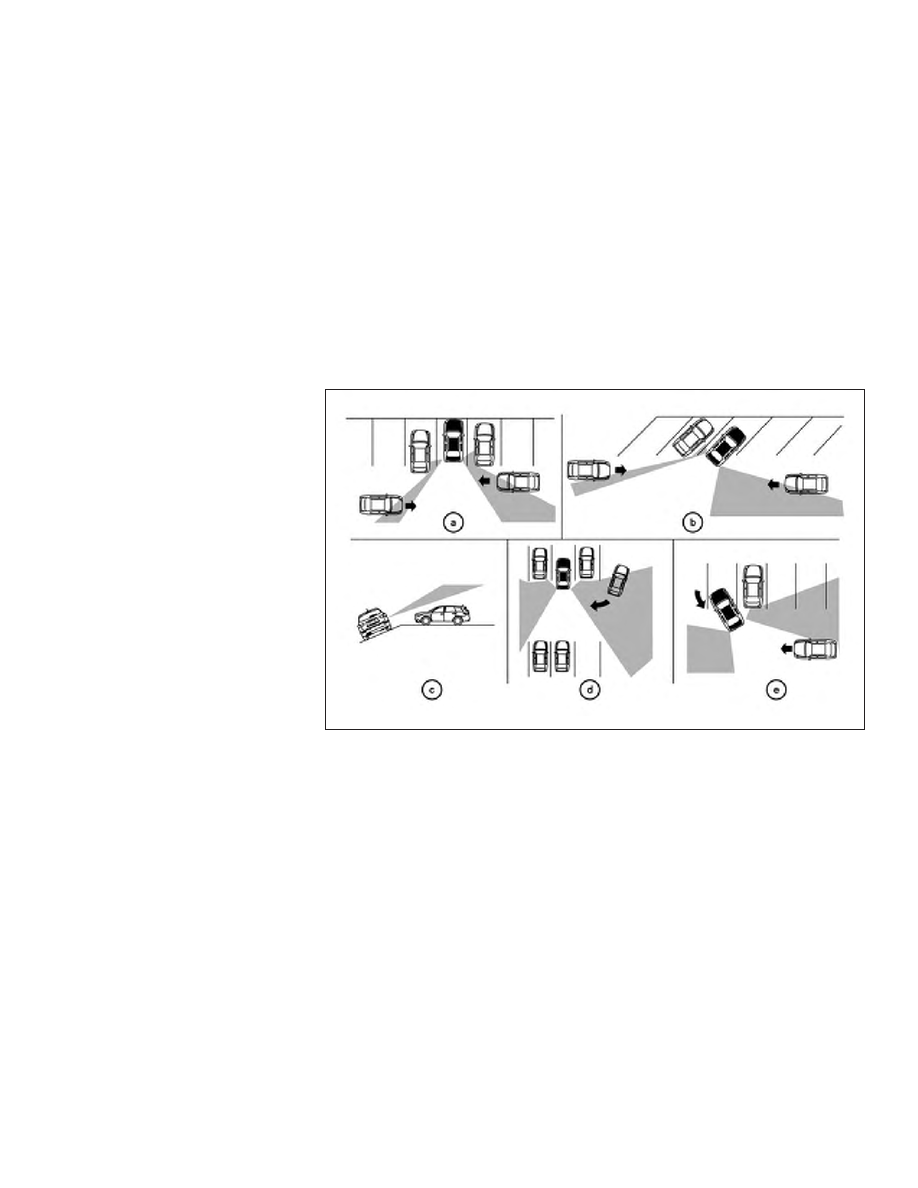

● The radar sensors may not detect ap-

proaching vehicles in certain situations:

– Illustration a: When a vehicle parked

next to you obstructs the beam of the
radar sensor.

– Illustration b: When the vehicle is

parked in an angled parking space.

LSD2173

Starting and driving

5-63

– Illustration c: When the vehicle is

parked on inclined ground.

– Illustration d: When an approaching

vehicle turns into your vehicle’s park-
ing lot aisle.

– Illustration e: When the angle formed

by your vehicle and approaching ve-
hicle is small.

● The following conditions may reduce

the ability of the radar to detect other
vehicles:

– Severe weather

– Road spray

– Ice/frost/dirt build up on the vehicle

● Do not attach stickers (including trans-

parent material), install accessories or
apply additional paint near the radar
sensors. These conditions may reduce
the ability of the radar to detect other
vehicles.

● The sonar sensors detect stationary ob-

jects behind the vehicle. The sonar sen-
sor may not detect:

– Small or moving objects

– Wedge-shaped objects

– Object close to the bumper (less than

approximately 1 ft (30 cm))

– Thin objects such as rope, wire and

chain, etc.

● The brake engagement by the BCI sys-

tem is not as effective on a slope as it is
on flat ground. When on a steep slope
the system may not function properly.

● Do not use the BCI system under the

following conditions because the sys-
tem may not function properly:

– When driving with a tire that is not

within normal tire conditions (e.g.
tire wear, low tire pressure, installa-
tion of spare tire, tire chains, non-
standard wheels).

– When the vehicle is equipped with

non-original brake parts or suspen-
sion parts.

● Do not use the BCI systems when tow-

ing a trailer.

● Excessive noise (e.g. audio system vol-

ume, open vehicle window) will inter-
fere with the chime sound, and it may
not be heard.

SYSTEM TEMPORARILY NOT
AVAILABLE

If the following messages appear on the vehicle
information display, a chime will sound and the
BCI system will be turned off automatically.

● “Unavailable High Accelerator Temp.”:

If the vehicle is parked in direct sunlight
under high temperature conditions (over ap-
proximately 104°F (40°C)) and then started,
the BCI system may be deactivated auto-
matically and the “Unavailable High Accel-
erator Temp” message will appear in the
vehicle information display for a period of
time.

When the interior temperature is reduced,
turn off the BCI system and turn it on again.

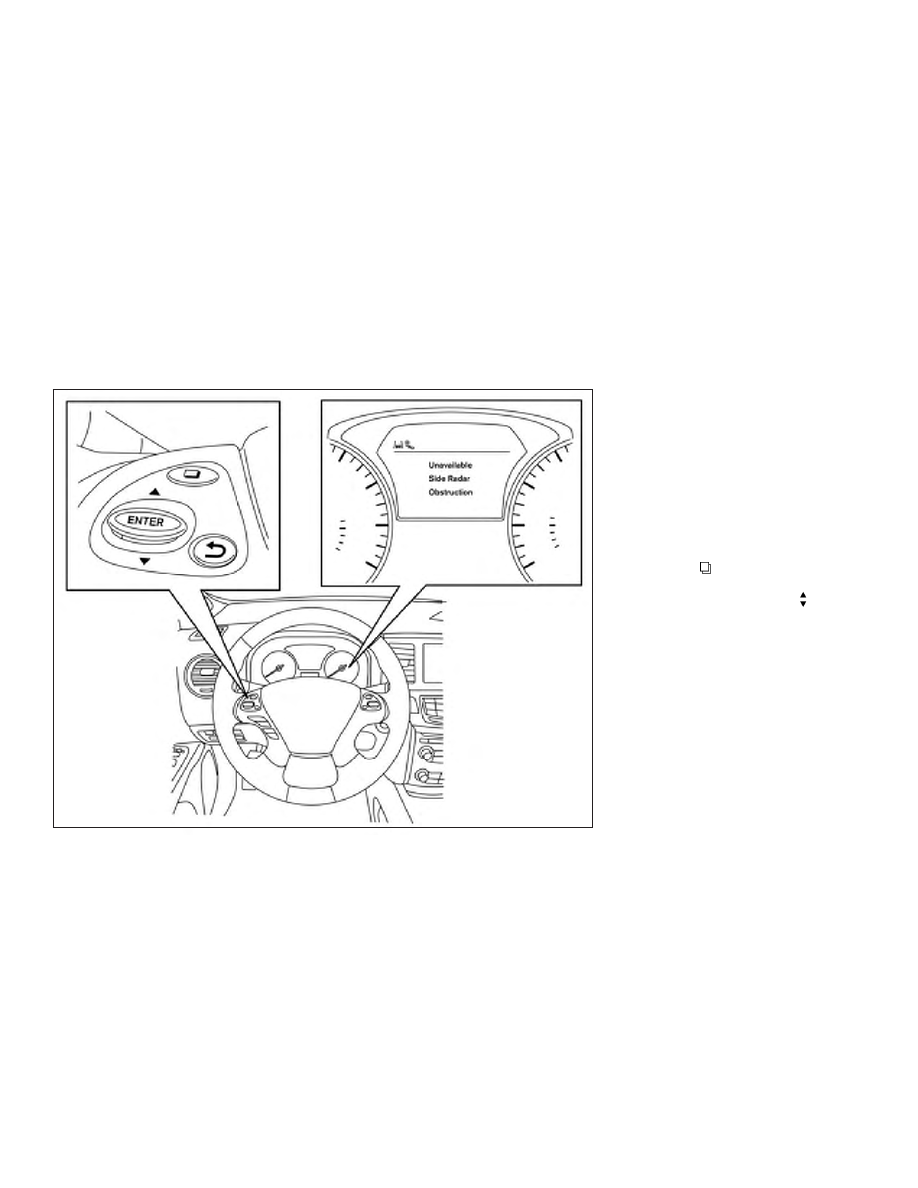

● “Unavailable Side Radar Obstruction”:

When side radar blockage is detected.

When the blockage is removed, turn off the
BCI system and turn it on again.

5-64

Starting and driving

SYSTEM MALFUNCTION

If the BCI system malfunctions, it will turn off
automatically, a chime will sound and the BCI
system warning light (orange) will illuminate.

Action to take:
Stop the vehicle in a safe location, turn the engine
off and restart the engine. If the warning light
(orange) continues to illuminate, have the system
checked. It is recommended that you visit an
INFINITI retailer for this service.

SYSTEM MAINTENANCE

The radar sensors

䊊

1

and the sonar sensors

䊊

2

for the BCI system are located near the rear
bumper. Always keep the area near the radar
sensors clean.

The radar sensors may be blocked by temporary
ambient conditions such as splashing water, mist
or fog.

The blocked condition may also be caused by
objects such as ice, frost or dirt obstructing the
radar sensors.

Check for and remove objects obstructing the
area around the radar sensors.

Do not attach stickers (including transparent ma-
terial), install accessories or apply additional
paint near the radar sensors.

Do not strike or damage the area around the
radar sensors. It is recommended that you visit an
INFINITI retailer if the area around the radar sen-
sors is damaged due to a collision.

For USA

This device complies with part 15 of the FCC
Rules. (FCC Number UR8100261)

Operation is subject to the following two condi-
tions: (1) This device may not cause harmful
interference, and (2) this device must accept any
interference received, including interference that
may cause undesired operation.

NOTE:

The manufacturer is not responsible for any
radio or TV interference caused by unau-
thorized modifications to this equipment.
Such modifications could void the user’s
authority to operate the equipment.

LSD2025

Starting and driving

5-65

For Canada

This device complies with Industry Canada Stan-
dard RSS-310.

Operation is subject to the following two condi-
tions: (1) This device may not cause interference,
and (2) this device must accept any interference,
including interference that may cause undesired
operation.

Frequency of operation: 24,05GHz — 24,25GHz

Field Strength: Not greater than 2.5V/m peak
(0.25V/m average) at a distance of 3m

Ce produit est en conformité avec le Standard
Industrie Canada RSS-310.

L’utilisation de ce dispositif est autorisée
seulement aux deux conditions suivantes : (1) Il
ne doit pas produire de brouillage, et (2)
l’utilisateur du dispositif doit être prêt à accepter
tout brouillage radioélectrique reçu, même si ce
brouillage est susceptible de compromettre le
fonctionnement du dispositif.

Fréquence d’opération : 24,05GHZ - 24,25GHz

Puissance du champ électrique: Pas plus de
2,5V/m pique (0,25V/m moyenne) à une distance
de 3m.

WARNING

Failure to follow the warnings and instruc-
tions for proper use of the RCTA system
could result in serious injury or death.

● The RCTA system is not a replacement

for proper driving procedures and is not
designed to prevent contact with ve-
hicles or objects. When backing out of a
parking space, always use the side and
rear mirrors and turn and look in the
direction your vehicle will move. Never
rely solely on the RCTA system.

The RCTA system will assist you when backing
out from a parking space. When the vehicle is in
reverse, the system is designed to detect other
vehicles approaching from the right or left of the
vehicle. If the system detects cross traffic, it will
alert you.

REAR CROSS TRAFFIC ALERT (RCTA)
(if so equipped)

5-66

Starting and driving

RCTA SYSTEM OPERATION

The RCTA system can help alert the driver of an
approaching vehicle when the driver is backing
out of a parking space.

When the shift position is in R (Reverse) and the
vehicle speed is less than approximately 5 mph
(8 km/h), the RCTA system is operational.

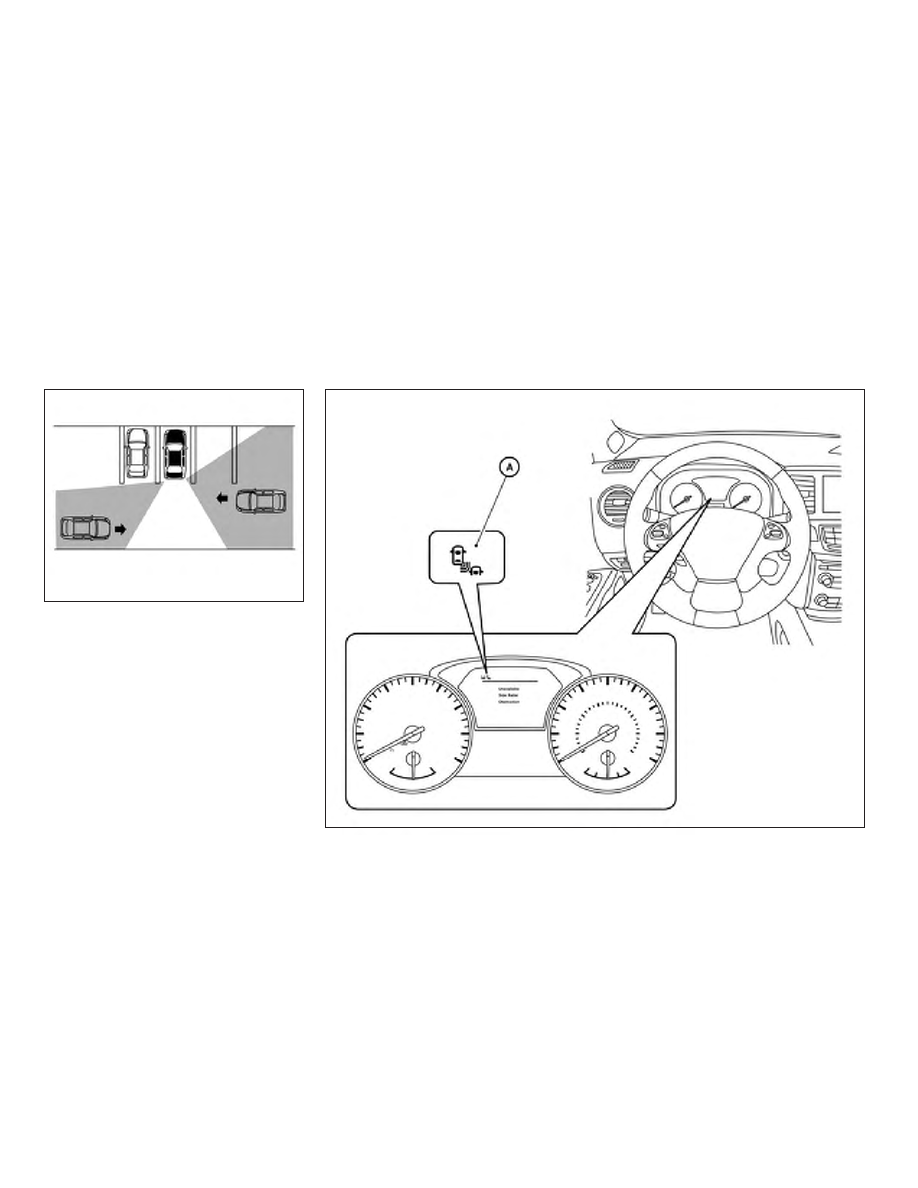

If the radar detects an approaching vehicle from
either side, the system chimes (once) and the
side BSW/RCTA indicator light flashes on the
side the vehicle is approaching from.

LSD2585

Starting and driving

5-67

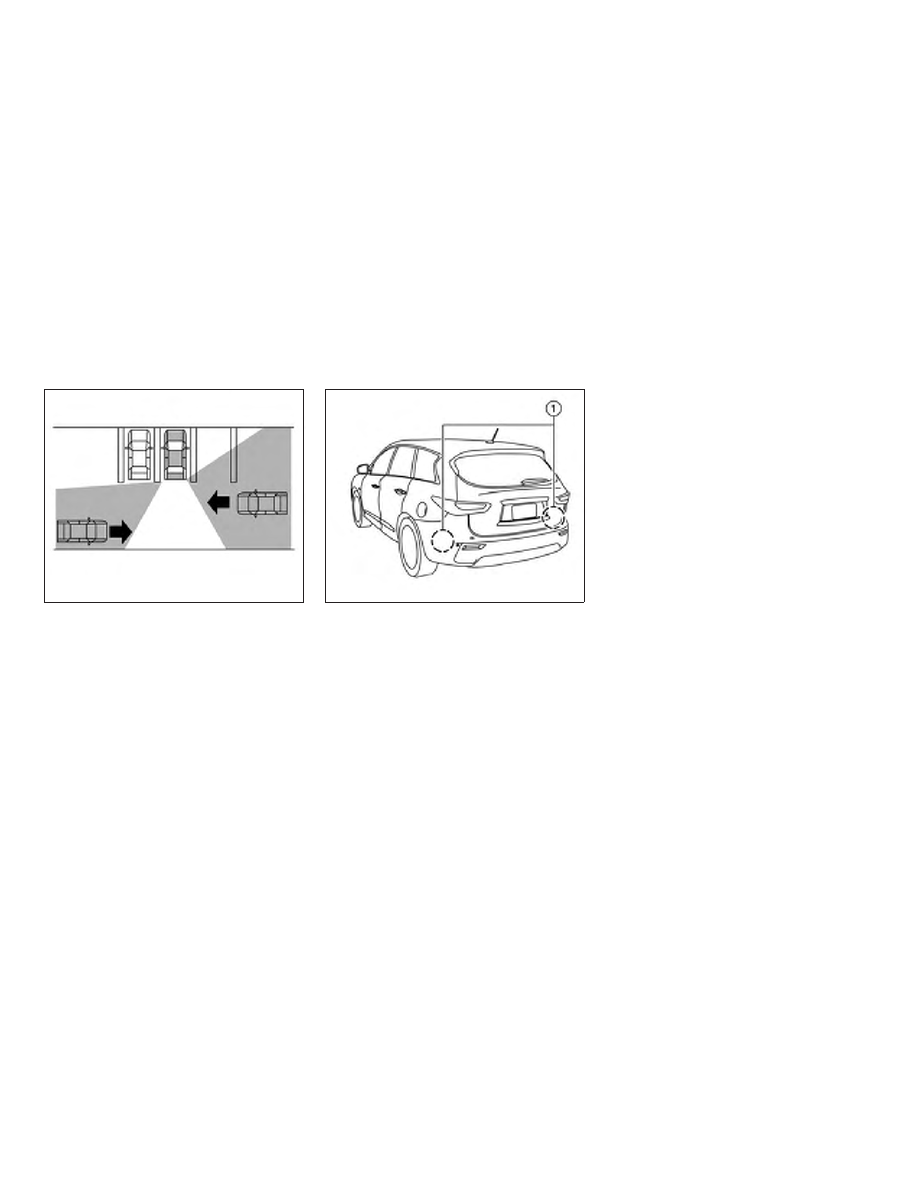

The RCTA system uses radar sensors

䊊

1

in-

stalled on both sides near the rear bumper to
detect an approaching vehicle.

The radar sensors

䊊

1

can detect an approaching

vehicle from up to approximately 66 ft (20 m)
away.

LSD2216

LSD2221

5-68

Starting and driving

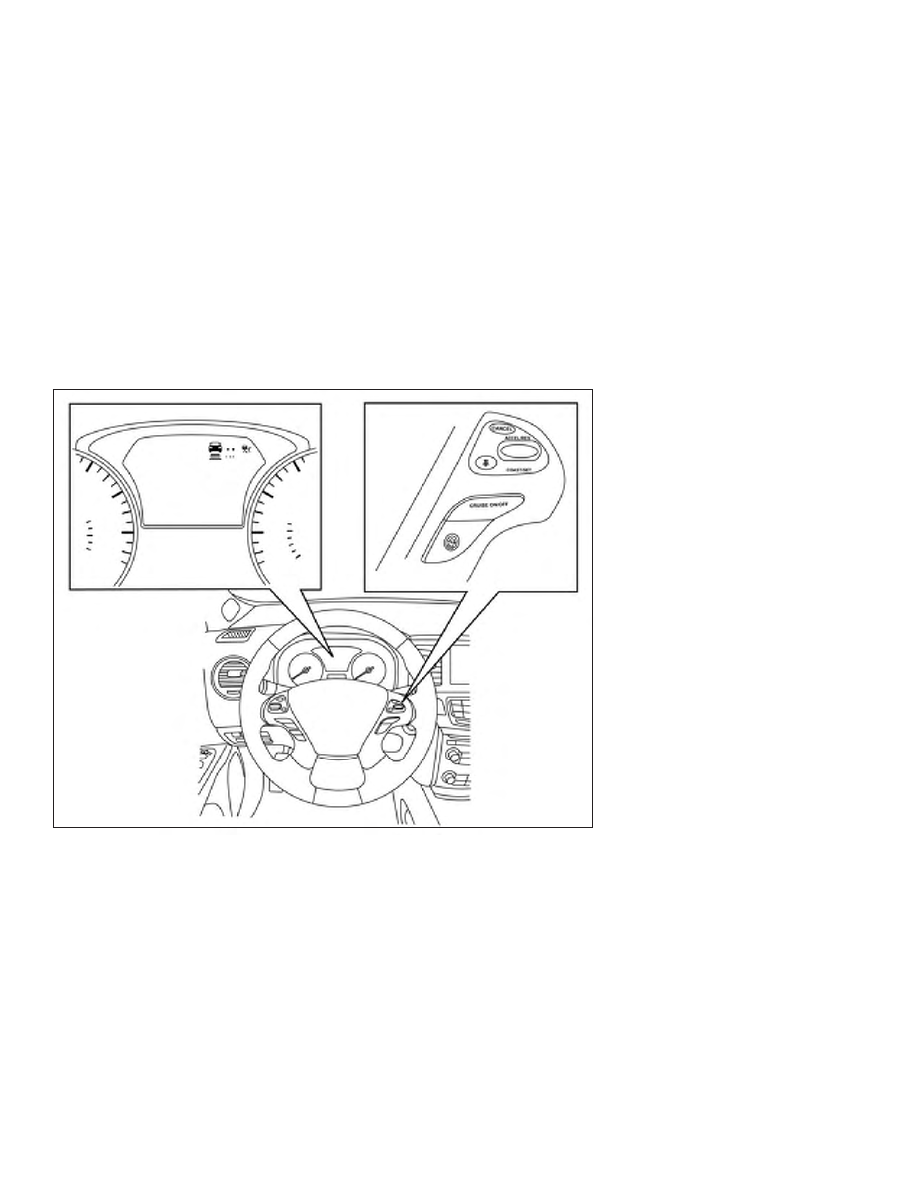

HOW TO ENABLE/DISABLE THE
RCTA SYSTEM

When the RCTA system is enabled in the vehicle
information display, the system can be turned off
temporarily by pushing the warning systems
switch. For additional information, refer to “Warn-
ing systems switch” in the “Instruments and con-
trols” section of this manual.

Perform the following steps to enable or disable
the RCTA system.

1. Press the

button until “Settings” dis-

plays in the vehicle information display and
then press ENTER. Use the

button to

select “Driver Assistance”. Then press the
ENTER button.

2. Select “Driving Aids” and press the ENTER

button.

3. Select “Blind Spot” and press the ENTER

button.

4. Select “Blind Spot” and press the ENTER

button.

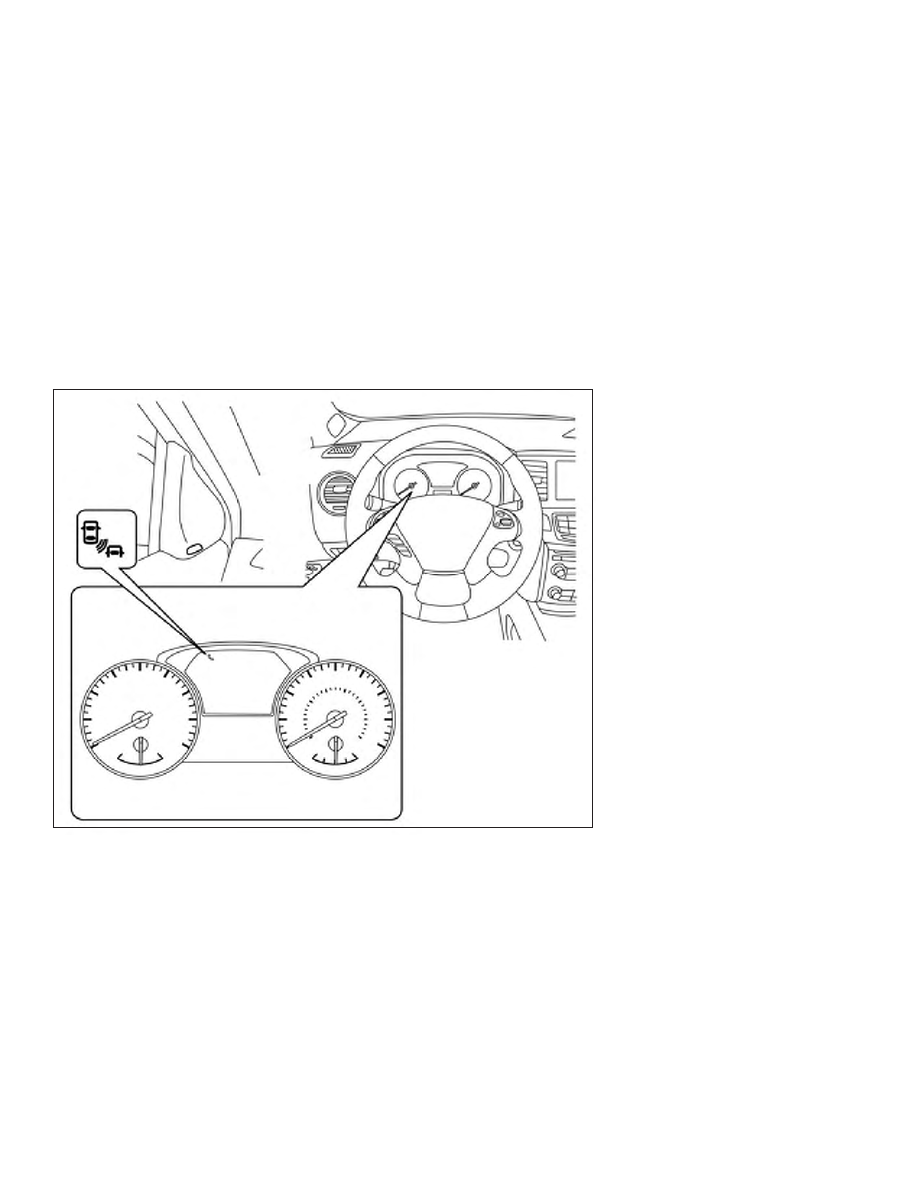

When the RCTA system is turned on, the
BSW/RCTA indicator (white) in the vehicle infor-
mation display illuminates.

LSD2609

Starting and driving

5-69

NOTE:

● The RCTA system is integrated into the

BSW system. There is not a separate selec-
tion in the vehicle information display for the
RCTA system. When the BSW is disabled,
the RCTA system is also disabled.

● When enabling/disabling the system, the

system setting will be retained even if the
engine is restarted.

RCTA SYSTEM LIMITATIONS

LSD2173

5-70

Starting and driving

WARNING

Listed below are the system limitations for
the RCTA system. Failure to operate the
vehicle in accordance with these system
limitations could result in serious injury or
death.

● Always check surroundings and turn to

check what is behind you before back-
ing up. The radar sensors detect ap-
proaching (moving) vehicles. The radar
sensors cannot detect every object such
as:

– Pedestrians, bicycles, motorcycles,

animals

or

child-operated

toy

vehicles

– A vehicle that is passing at speeds

greater than approximately 19 mph
(30 km/h)

– A vehicle that is passing at speeds

lower than approximately 5 mph
(8 km/h)

● The radar sensors may not detect ap-

proaching vehicles in certain situations:

– Illustration a: When a vehicle parked

next to you obstructs the beam of the
radar sensor.

– Illustration b: When the vehicle is

parked in an angled parking space.

– Illustration c: When the vehicle is

parked on inclined ground.

– Illustration d: When an approaching

vehicle turns into your vehicle’s park-
ing lot aisle.

– Illustration e: When the angle formed

by your vehicle and approaching ve-
hicle is small

● The following conditions may reduce

the ability of the radar to detect other
vehicles:

– Severe weather

– Road spray

– Ice/frost/dirt build-up on the vehicle

● Do not attach stickers (including trans-

parent material), install accessories or
apply additional paint near the radar
sensors. These conditions may reduce
the ability of the radar to detect other
vehicles

● Excessive noise (e.g. audio system vol-

ume, open vehicle window) will inter-
fere with the chime sound, and it may
not be heard.

NOTE:

In the case of several vehicles approaching
in a row (Illustration 1) or in the opposite
direction (Illustration 2), a chime may not
be sounded by the RCTA system after the
first vehicle passes the sensors.

Illustration 1

LSD2043

Starting and driving

5-71

Illustration 2

LSD2044

LSD2634

5-72

Starting and driving

SYSTEM TEMPORARILY
UNAVAILABLE

When radar blockage is detected, the system will
be deactivated automatically. The “Unavailable:
Side Radar Obstruction” warning message will
appear and the BSW/RCTA indicator (white) will
blink

䊊

A

in the vehicle information display.

The systems are not available until the conditions
no longer exist.

The radar sensors may be blocked by temporary
ambient conditions such as splashing water, mist
or fog.

The blocked condition may also be caused by
objects such as ice, frost or dirt obstructing the
radar sensors.

NOTE:

If the BSW system stops working, the RCTA
system will also stop working.

Action to take
When the above conditions no longer exist, the
system will resume automatically.

Malfunction

When the RCTA system malfunctions, it will turn
off automatically. The system malfunction warn-
ing message with the BSW/RCTA indicator (or-
ange) will appear in the vehicle information dis-
play.

NOTE:

If the BSW system stops working, the RCTA
system (if so equipped) will also stop work-
ing.

Action to take
Stop the vehicle in a safe location, place the
vehicle in the P (Park) position, turn the engine off
and restart the engine. If the message continues
to appear, have the system checked. It is recom-
mended that you visit an INFINITI retailer for this
service.

SYSTEM MAINTENANCE

The two radar sensors

䊊

1

for the BSW and

RCTA systems are located near the rear bumper.
Always keep the area near the radar sensors
clean.

The radar sensors may be blocked by temporary
ambient conditions such as splashing water, mist
or fog.

The blocked condition may also be caused by
objects such as ice, frost or dirt obstructing the
radar sensors.

Check for and remove objects obstructing the
area around the radar sensors.

LSD2221

Starting and driving

5-73

Do not attach stickers (including transparent ma-
terial), install accessories or apply additional
paint near the radar sensors.

Do not strike or damage the area around the
radar sensors. It is recommended that you visit an
INFINITI retailer if the area around the radar sen-
sors is damaged due to a collision.

Radio frequency statement

For USA

This device complies with part 15 of the FCC
Rules. (FCC Number UR8100261)

Operation is subject to the following two condi-
tions: (1) This device may not cause harmful
interference, and (2) this device must accept any
interference received, including interference that
may cause undesired operation.

NOTE:

The manufacturer is not responsible for any
radio or TV interference caused by unau-
thorized modifications to this equipment.
Such modifications could void the user’s
authority to operate the equipment.

For Canada

This device complies with Industry Canada Stan-
dard RSS-310.

Operation is subject to the following two condi-
tions: (1) This device may not cause interference,
and (2) this device must accept any interference,
including interference that may cause undesired
operation.

Frequency of operation: 24,05GHz — 24,25GHz

Field Strength: Not greater than 2.5V/m peak
(0.25V/m average) at a distance of 3m

Ce produit est en conformité avec le Standard
Industrie Canada RSS-310.

L’utilisation de ce dispositif est autorisée
seulement aux deux conditions suivantes : (1) Il
ne doit pas produire de brouillage, et (2)
l’utilisateur du dispositif doit être prêt à accepter
tout brouillage radioélectrique reçu, même si ce
brouillage est susceptible de compromettre le
fonctionnement du dispositif.

Fréquence d’opération : 24,05GHZ - 24,25GHz

Puissance du champ électrique: Pas plus de
2,5V/m pique (0,25V/m moyenne) à une distance
de 3m.

PRECAUTIONS ON CRUISE
CONTROL

1. ACCEL/RES switch

2. COAST/SET switch

3. CANCEL switch

4. ON/OFF switch

● If the cruise control system malfunctions, it

will cancel automatically. The SET indicator
in the vehicle information display will blink to
warn the driver.

SSD0941

CRUISE CONTROL (if so equipped)

5-74

Starting and driving

● If the engine coolant temperature becomes

excessively high, the cruise control system
will be canceled automatically.

● If the SET indicator blinks, turn the cruise

control main switch off and have the system
checked. It is recommended that you visit an
INFINITI retailer for this service.

● The SET indicator may sometimes blink

when the cruise control main switch is
turned on while pushing the ACCEL/RES,
COAST/SET or CANCEL switch. To prop-
erly set the cruise control system, perform
the steps below.

WARNING

Do not use the cruise control when driving
under the following conditions:

● When it is not possible to keep the

vehicle at a set speed

● In heavy traffic or in traffic that varies in

speed

● On winding or hilly roads
● On slippery roads (rain, snow, ice, etc.)
● In very windy areas
Doing so could cause a loss of vehicle
control and result in an accident.

CRUISE CONTROL OPERATIONS

The cruise control allows driving at a speed be-
tween 25 - 89 mph (40 - 144 km/h) without
keeping your foot on the accelerator pedal.

To turn on the cruise control, push the
ON/OFF switch on. The CRUISE indicator light
in the vehicle information display will illuminate.

To set cruising speed, accelerate the vehicle to
the desired speed, push the COAST/SET switch
and release it. The SET indicator light in the
vehicle information display will illuminate. Take
your foot off the accelerator pedal. Your vehicle
maintains the set speed.

● To pass another vehicle, depress the ac-

celerator pedal. When you release the
pedal, the vehicle returns to the previously
set speed.

● The vehicle may not maintain the set speed

when going up or down steep hills. If this
happens, drive without the cruise control.

To cancel the preset speed, use one of the
following three methods:

● Push the CANCEL switch; the SET indicator

light in the vehicle information display goes
out.

● Tap the brake pedal; the SET indicator light

goes out.

● Push the ON/OFF switch off. Both the

CRUISE indicator light and SET indicator
light in the vehicle information display go out.

The cruise control is automatically canceled and
the SET light in the vehicle information display
goes out if:

● You depress the brake pedal while pushing

the ACCEL/RES or SET/COAST switch.
The preset speed is deleted from memory.

● The vehicle slows down more than 8 mph

(13 km/h) below the set speed.

● You move the shift lever to N (Neutral).

To reset at a faster cruising speed, use one of
the following three methods:

● Depress the accelerator pedal. When the

vehicle attains the desired speed, push and
release the COAST/SET switch.

● Push and hold the ACCEL/RES switch.

When the vehicle attains the speed you de-
sire, release the switch.

● Push and release the ACCEL/RES switch.

Each time you do this, the set speed in-
creases by about 1 mph (1.6 km/h).

Starting and driving

5-75

To reset at a slower cruising speed, use one
of the following three methods:

● Lightly tap the brake pedal. When the ve-

hicle attains the desired speed, push the
COAST/SET switch and release it.

● Push and hold the COAST/SET switch. Re-

lease the switch when the vehicle slows to
the desired speed.

● Push and release the COAST/SET switch.

Each time you do this, the set speed de-
creases by about 1 mph (1.6 km/h).

To resume the preset speed, push and re-
lease the ACCEL/RES switch. The vehicle re-
turns to the last set cruising speed when the
vehicle speed is over 25 mph (40 km/h).

WARNING

Failure to follow the warnings and instruc-
tions for proper use of the ICC system
could result in serious injury or death.

● The ICC system is only an aid to assist

the driver and is not a collision warning
or avoidance device. It is the driver’s
responsibility to stay alert, drive safely
and be in control of the vehicle at all
times.

● Always observe posted speed limits

and do not set the speed over them.

● Always drive carefully and attentively

when using the ICC system. Read and
understand the Owner’s Manual thor-
oughly before using the ICC system. To
avoid serious injury or death, do not rely
on the system to prevent accidents or to
control the vehicle’s speed in emer-
gency situations. Do not use the ICC
system except in appropriate road and
traffic conditions.

The ICC system is intended to enhance the op-
eration of the vehicle when following a vehicle
traveling in the same lane and direction.

The ICC system uses a radar sensor

䊊

A

located

on the front of the vehicle to detect vehicles
traveling ahead.

If the radar sensor detects a slower moving ve-
hicle ahead, the system will reduce the vehicle
speed so that your vehicle follows the vehicle in
front at the selected distance.

The detection range of the sensor is approxi-
mately 390 ft (120 m) ahead.

LSD2702

INTELLIGENT CRUISE CONTROL (ICC)
(if so equipped)

5-76

Starting and driving

ICC SYSTEM OPERATION

The ICC system maintains a selected distance
from the vehicle in front of you within the speed
range 0 to 90 mph (0 to 144 km/h) up to the set
speed. The set speed can be selected by the
driver between 20 to 90 mph (32 to 144 km/h),
based on road conditions.

The vehicle travels at the set speed when the
road ahead is clear.

The ICC system is designed to maintain a se-
lected distance from the vehicle in front of you
and can reduce the speed to match a slower
vehicle ahead. The system will decelerate the
vehicle as necessary and if the vehicle ahead
comes to a stop, the vehicle decelerates to a
standstill. However, the ICC system can only
apply up to 40% of the vehicle’s total braking
power.

This system should only be used when traffic
conditions allow vehicle speeds to remain fairly
constant or when vehicle speeds change gradu-
ally. If a vehicle moves into the traveling lane
ahead or if a vehicle traveling ahead rapidly de-
celerates, the distance between vehicles may
become closer because the ICC system cannot
decelerate the vehicle quickly enough. If this oc-
curs, the ICC system will sound a warning chime
and blink the system display to notify the driver to
take necessary action.

LSD2610

Starting and driving

5-77
