Operation is subject to the following two condi-
tions: (1) This device may not cause interference,
and (2) this device must accept any interference,
including interference that may cause undesired
operation.

Frequency of operation: 24,05GHz — 24,25GHz

Field Strength: Not greater than 2.5V/m peak
(0.25V/m average) at a distance of 3m

Ce produit est en conformité avec le Standard
Industrie Canada RSS-310.

L’utilisation de ce dispositif est autorisée
seulement aux deux conditions suivantes : (1) Il
ne doit pas produire de brouillage, et (2)
l’utilisateur du dispositif doit être prêt à accepter
tout brouillage radioélectrique reçu, même si ce
brouillage est susceptible de compromettre le
fonctionnement du dispositif.

Fréquence d’opération : 24,05GHZ - 24,25GHz

Puissance du champ électrique: Pas plus de
2,5V/m pique (0,25V/m moyenne) à une distance
de 3m.

WARNING

Failure to follow the warnings and instruc-
tions for proper use of the BSI system
could result in serious injury or death.

● The BSI system is not a replacement for

proper driving procedure and is not de-
signed to prevent contact with vehicles
or objects. When changing lanes, al-
ways use the side and rear mirrors and
turn and look in the direction you will
move to ensure it is safe to change
lanes. Never rely solely on the BSI
system.

● There is a limitation to the detection

capability of the radar or the sonar. Not
every moving object or vehicle will be
detected. Using the BSI system under
some road, ground, lane marker, traffic
or weather conditions could lead to im-
proper system operation. Always rely
on

your

own

operation

to

avoid

accidents.

● The BSI system operates above ap-

proximately 37 mph (60 km/h).

The BSI system can help alert the driver of other
vehicles in adjacent lanes when changing lanes.

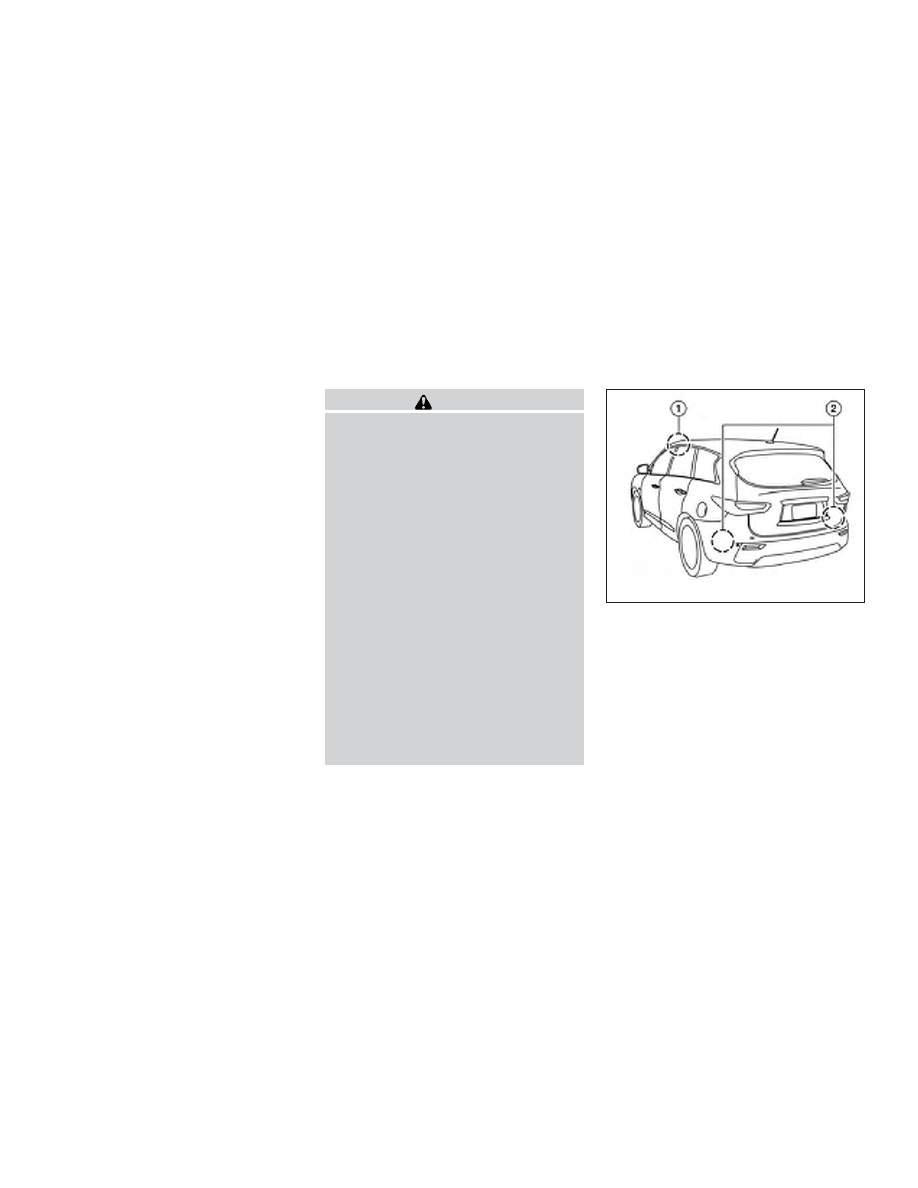

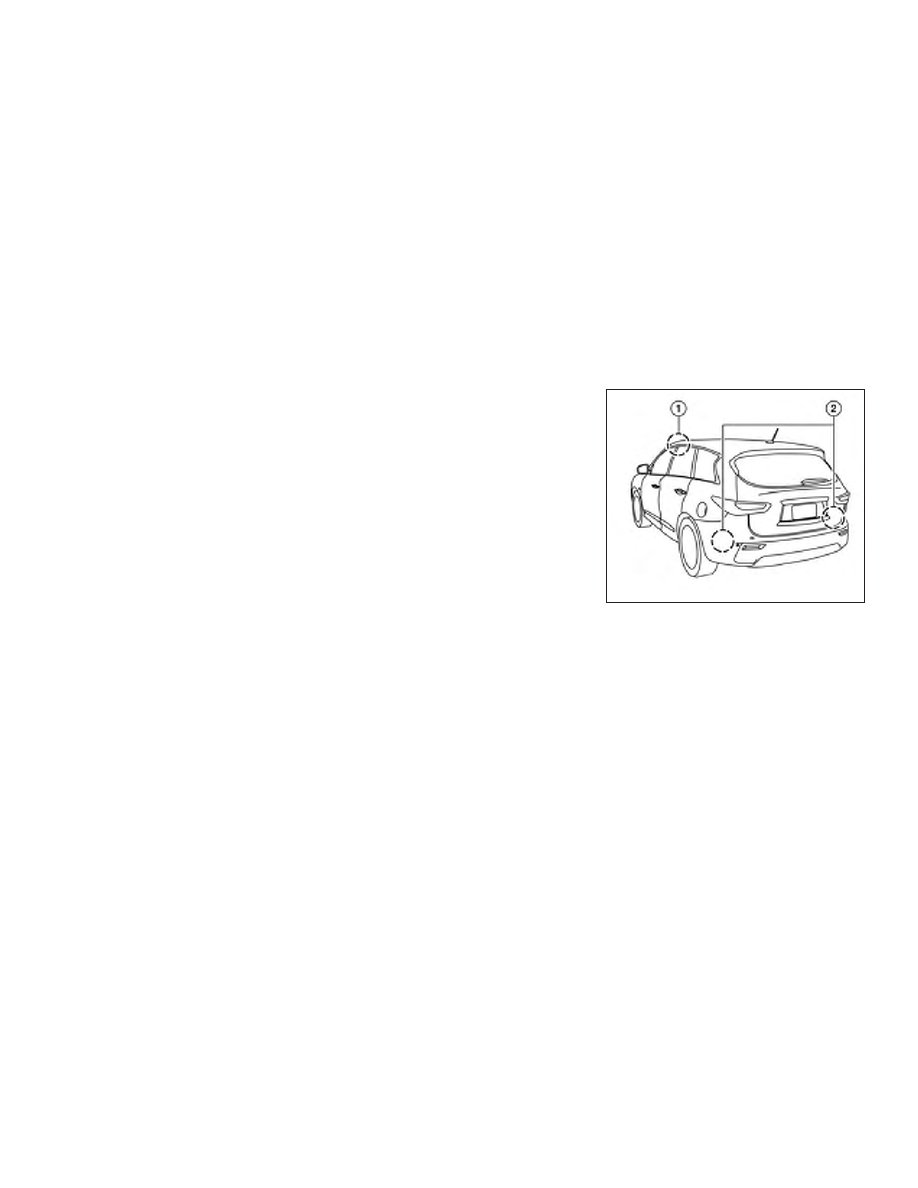

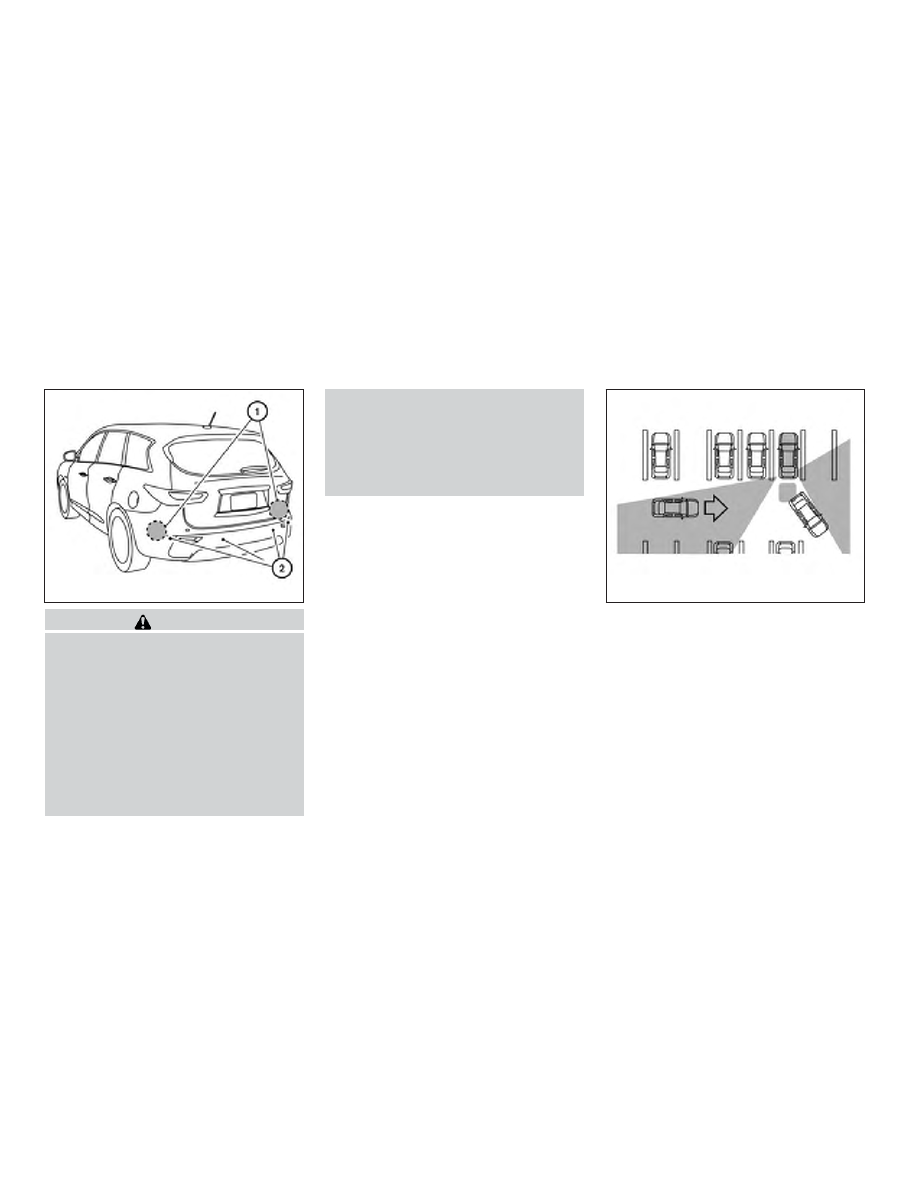

The BSI system uses a camera

䊊

1

installed be-

hind the windshield to monitor the lane markers of
your traveling lane and radar sensors

䊊

2

installed

near the rear bumper to detect other vehicles in
an adjacent lane.

The BSI system operates above approximately
37 mph (60 km/h). If the system detects a vehicle
in the detection zone and your vehicle is ap-
proaching the lane marker, the BSI system pro-
vides an audible warning (three times), flashes
the BSW indicator light and slightly applies the
brakes for a short period of time on one side to
help return the vehicle back to the traveling lane.
The BSI system provides an audible warning and
turns on or flashes the BSW indicator light even if
the BSW system is off.

LSD2153

BLIND SPOT INTERVENTION® (BSI)
(if so equipped)

5-46

Starting and driving

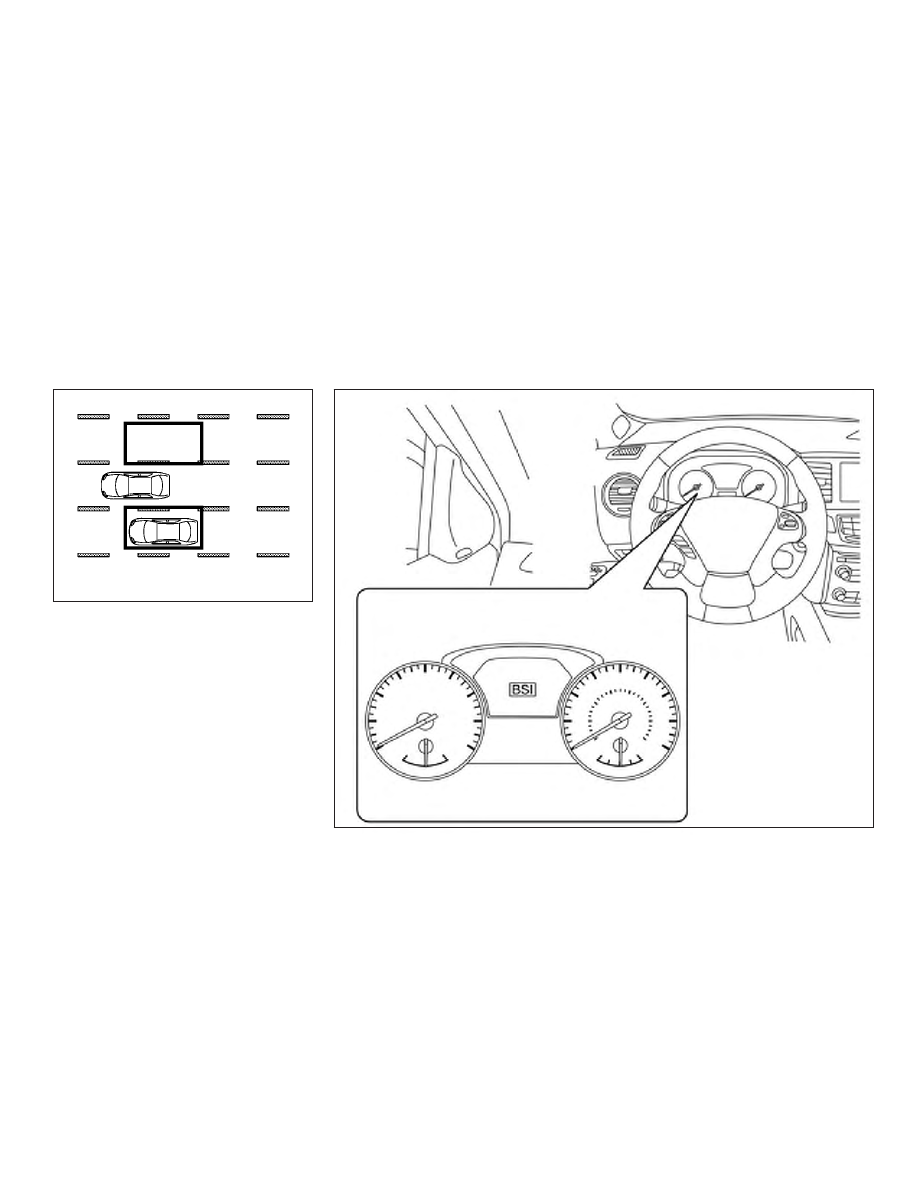

Detection zone

SSD1030

LSD2588

Starting and driving

5-47

BSI SYSTEM OPERATION

If the radar sensors detect vehicles in the detec-
tion zone, the BSW indicator light located near
the outside mirrors illuminates. If your vehicle is
approaching a lane marker, the system chimes a
sound (three times) and the BSW indicator light
flashes. Then the system applies the brakes on
one side of the vehicle for a moment to help return
the vehicle back to the center of the lane. BSI
operates regardless of turn signal usage.

NOTE:

Warning and brake control will only be ac-
tivated if the BSW indicator light is already
illuminated when your vehicle approaches
a lane marker. If another vehicle comes into
the detection zone after your vehicle has
crossed a lane marker, no warning or brake
control will be activated. For additional in-
formation, refer to “BSI driving situations”
in this section. The BSI system is typically
activated earlier than the Lane Departure
Prevention (LDP) system when your vehicle
is approaching a lane marker.

The BSI system turns on when the dynamic driver
assistance switch on the steering wheel is
pushed when the “Blind Spot Intervention®” is
enabled in the “Driver Assistance” menu on the
vehicle information display. The BSI ON indicator

light on the instrument panel illuminates when the
BSI system is turned on.

The BSI system provides a chime and turns on or
flashes the BSW indicator light even if the BSW
system is off.

5-48

Starting and driving

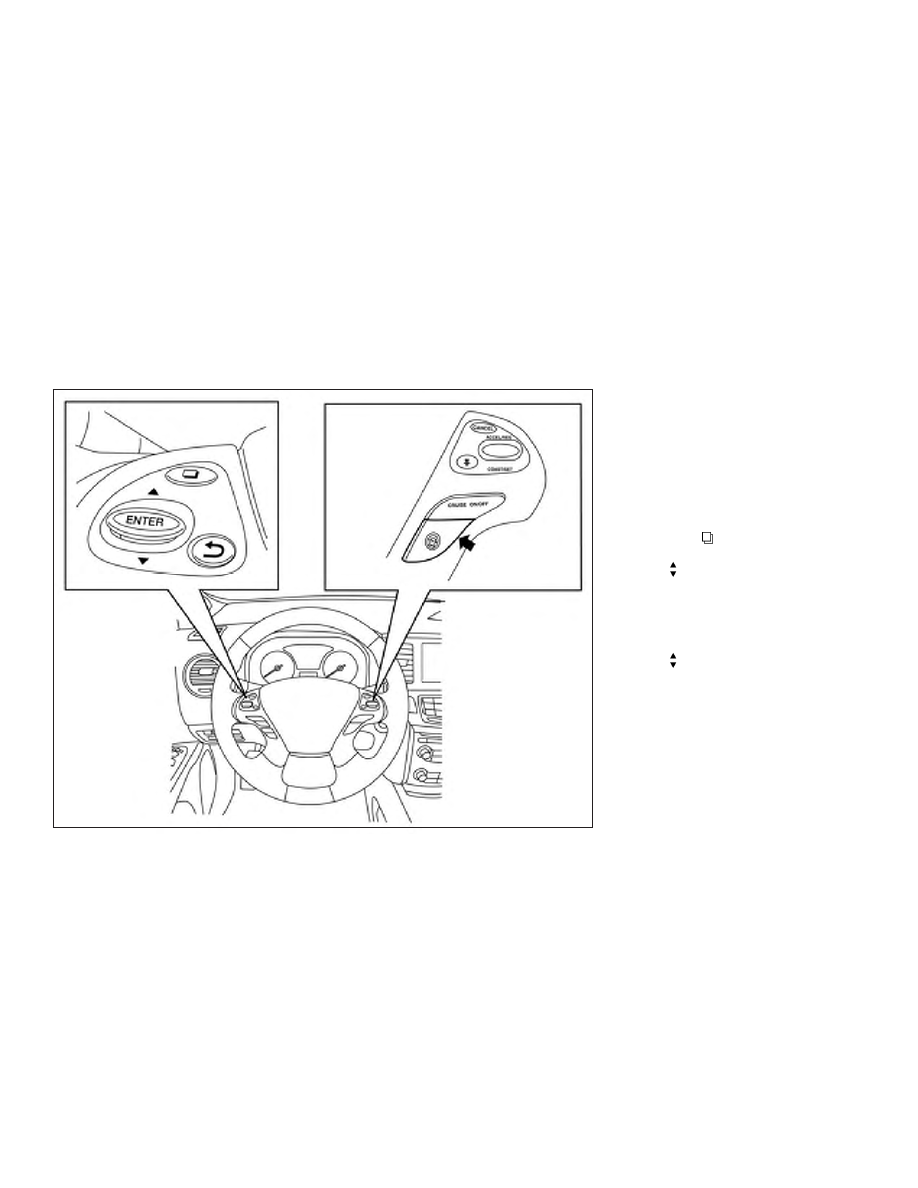

HOW TO ENABLE/DISABLE THE
BSI SYSTEM

When the BSI system is enabled in the vehicle
information display, the system can be turned off
temporarily by pushing the dynamic driver assis-
tance switch on the steering wheel.

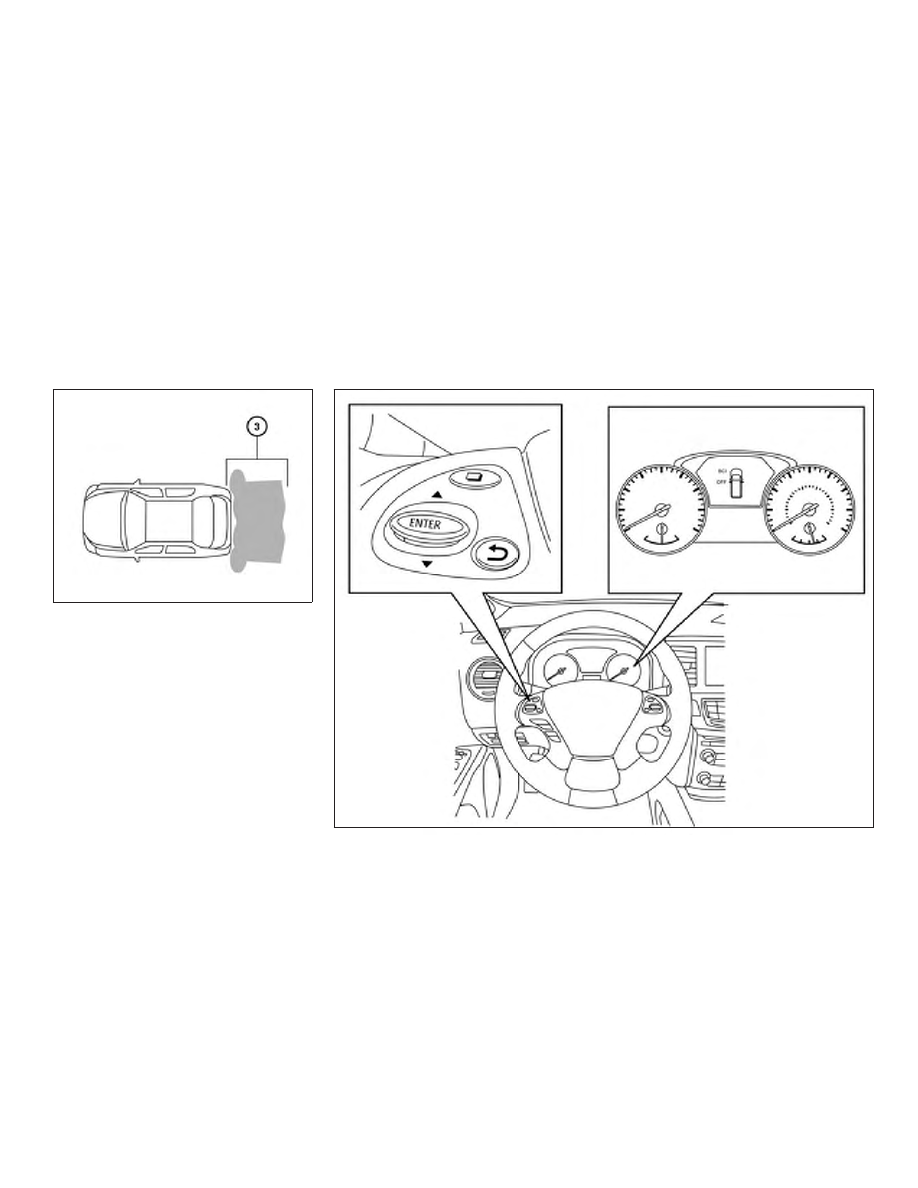

Perform the following steps to enable or disable
the BSI system.

1. Press the

button until “Settings” dis-

plays in the vehicle information display. Use
the

button to select “Driver Assis-

tance”. Then press the ENTER button.

2. Select “Driving Aids” and press the ENTER

button.

3. To set the BSI system to on or off, use

the

buttons to navigate in the menu

and use the ENTER button to select or
change an item:

● Select “Blind Spot” and press the ENTER

button.

– To turn on the assistance system, use the

ENTER button to check box for “Assis-
tance (BSI)”

– Select “Brightness” and use the ENTER

button to toggle through the brightness
choices — “Bright/STD/Dark”

LSD2547

Starting and driving

5-49

BSI SYSTEM LIMITATIONS

WARNING

Listed below are the system limitations for
the BSI system. Failure to operate the
vehicle in accordance with these system
limitations could result in serious injury or
death.

● The radar sensors may not be able to

detect and activate BSI when certain
objects are present such as:

– Pedestrians, bicycles, or animals.

– Vehicles such as motorcycles, low

height vehicles, or high ground clear-
ance vehicles.

– Oncoming vehicles.

– Vehicles remaining in the detection

zone when you accelerate from a
stop. For additional information, re-
fer to “BSI driving situations” in this
section.

– A vehicle merging into an adjacent

lane at a speed approximately the
same as your vehicle. For additional
information, refer to “BSI driving
situations” in this section.

– A vehicle approaching rapidly from

behind. For additional information,
refer to “BSI driving situations” in
this section.

– A vehicle which your vehicle over-

takes rapidly. For additional informa-
tion, refer to “BSI driving situations”
in this section.

– A vehicle that passes through the de-

tection zone quickly.

● The radar sensors detection zone is de-

signed based on a standard lane width.
When driving in a wider lane, the radar
sensors may not detect vehicles in an
adjacent lane. When driving in a narrow
lane, the radar sensors may detect ve-
hicles driving two lanes away.

● The radar sensors are designed to ig-

nore most stationary objects, however
objects such as guardrails, walls, foli-
age and parked vehicles may occasion-
ally be detected. This is a normal driving
condition.

● Severe weather or road spray condi-

tions may reduce the ability of the radar
to detect other vehicles.

● The camera may not detect lane mark-

ers in the following situations and the
BSI system may not operate properly.

– On roads where there are multiple

parallel lane markers; lane markers
that are faded or not painted clearly;
yellow painted lane markers; non-
standard lane markers; lane markers
covered with water, dirt, snow, etc.

– On roads where discontinued lane

markers are still detectable.

– On roads where there are sharp

curves.

– On roads where there are sharply

contrasting objects, such as shad-
ows, snow, water, wheel ruts, seams
or lines remaining after road repairs.

– On roads where the traveling lane

merges or separates.

– When the vehicle’s traveling direc-

tion does not align with the lane
markers.

– When traveling close to the vehicle in

front of you, which obstructs the lane
camera unit detection range.

5-50

Starting and driving

– When rain, snow or dirt adheres to

the windshield in front of a lane cam-
era unit.

– When the headlights are not bright

due to dirt on the lens or if aiming is
not adjusted properly.

– When strong light enters a lane cam-

era unit. (For example: light directly
shines on the front of the vehicle at
sunrise or sunset.)

– When a sudden change in brightness

occurs. (For example: when the ve-
hicle enters or exits a tunnel or under
a bridge.)

● Do not use the BSI system under the

following conditions because the sys-
tem may not function properly.

– During bad weather (For example:

rain, fog, snow, etc.)

– When driving on slippery roads, such

as on ice or snow, etc.

– When driving on winding or uneven

roads.

– When there is a lane closure due to

road repairs.

– When driving in a makeshift lane.

– When driving on roads where the

lane width is too narrow.

– When driving with a tire that is not

within normal tire conditions (e.g.
tire wear, low tire pressure, installa-
tion of spare tire, tire chains, non-
standard wheels).

– When the vehicle is equipped with

non-original brake parts or suspen-
sion parts.

● Do not use the BSI systems when tow-

ing a trailer.

● Excessive noise (e.g. audio system vol-

ume, open vehicle window) will inter-
fere with the chime sound, and it may
not be heard.

BSI DRIVING SITUATIONS

Another vehicle approaching from
behind

Illustration 1: The Blind Spot Warning indicator
light illuminates if a vehicle enters the detection
zone from behind in an adjacent lane.

However, if the overtaking vehicle is traveling
much faster than your vehicle, the indicator light
may not illuminate before the detected vehicle is
beside your vehicle. Always use the side and rear
mirrors and turn and look in the direction your
vehicle will move to ensure it is safe to change
lanes.

Illustration 1 – Approaching from behind

SSD1026

Starting and driving

5-51

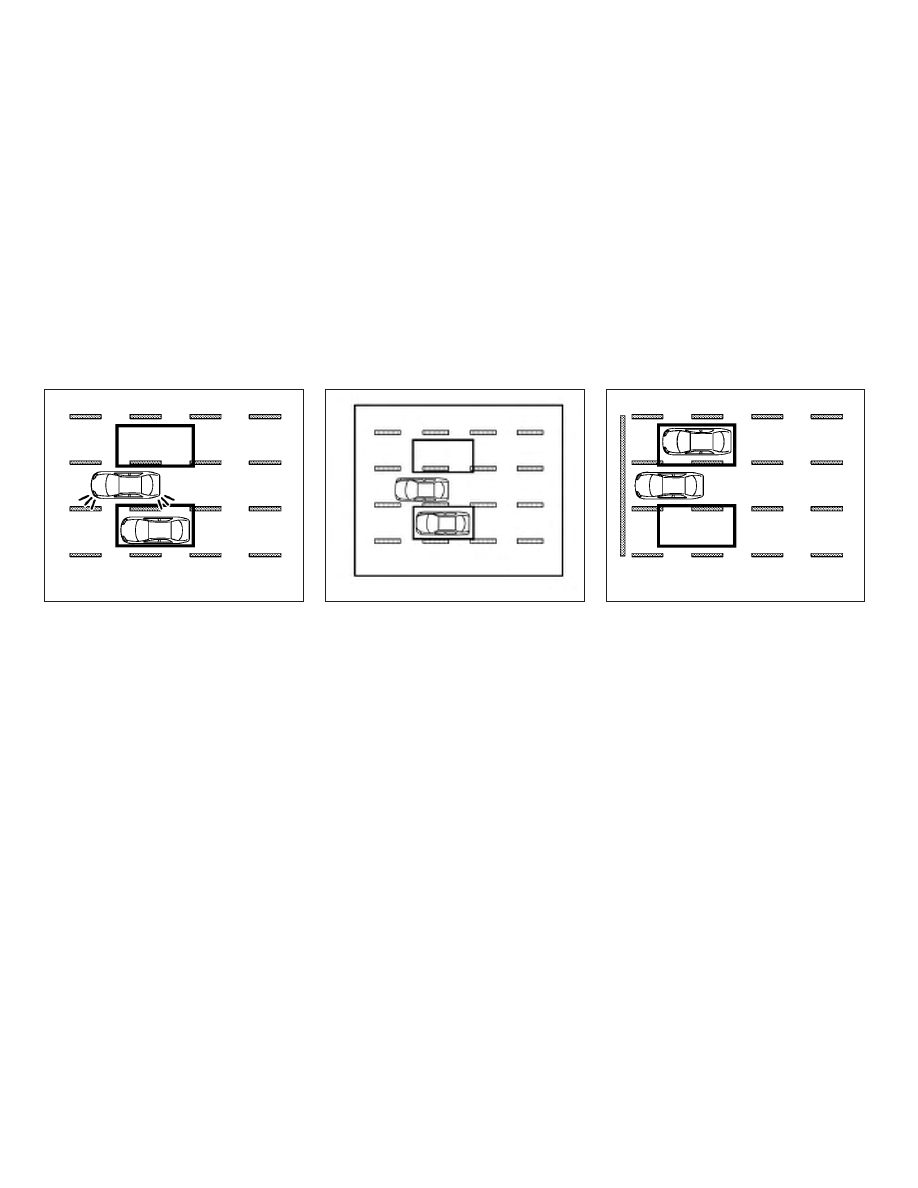

Illustration 2: If the driver activates the turn signal
then the system chimes a sound (twice) and the
Blind Spot Warning indicator light flashes.

NOTE:

If the driver activates the turn signal before
a vehicle enters the detection zone, the
BSW indicator light will flash but no chime
will sound when the other vehicle is de-
tected.

Illustration 3: If the BSI system is on and your
vehicle is approaching a lane marker and a ve-
hicle is in the detection zone, the system chimes
a sound (three times), and the BSW indicator
light flashes. Then the BSI system slightly applies
the brakes on one side to help return the vehicle
back to the center of the driving lane.

NOTE:

Illustration 4: If you accelerate from a stop
with a vehicle in the detection zone, the
other vehicle may not be detected.

Illustration 2 – Approaching from behind

SSD1031

Illustration 3 – Approaching from behind

LSD2048

Illustration 4 – Accelerate from a stop

SSD1032

5-52

Starting and driving

Overtaking another vehicle

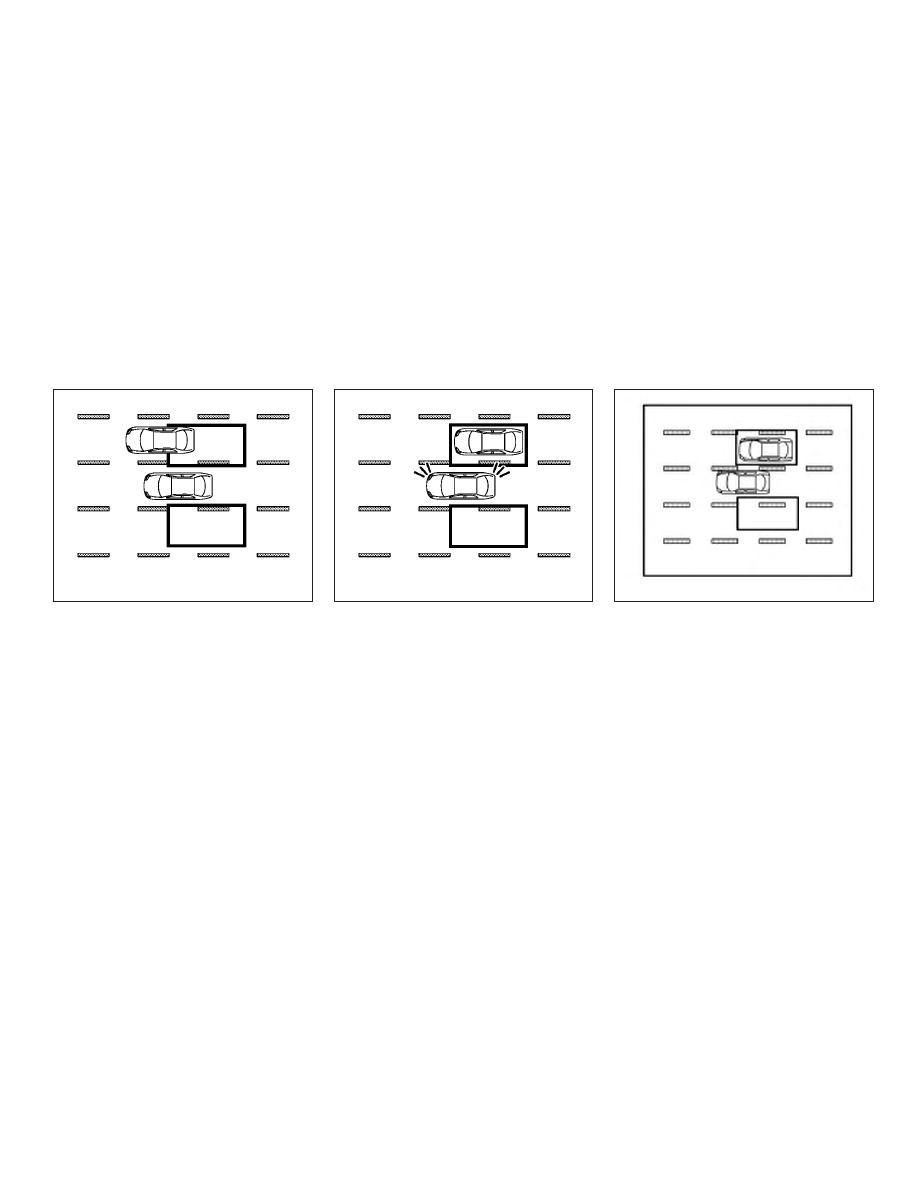

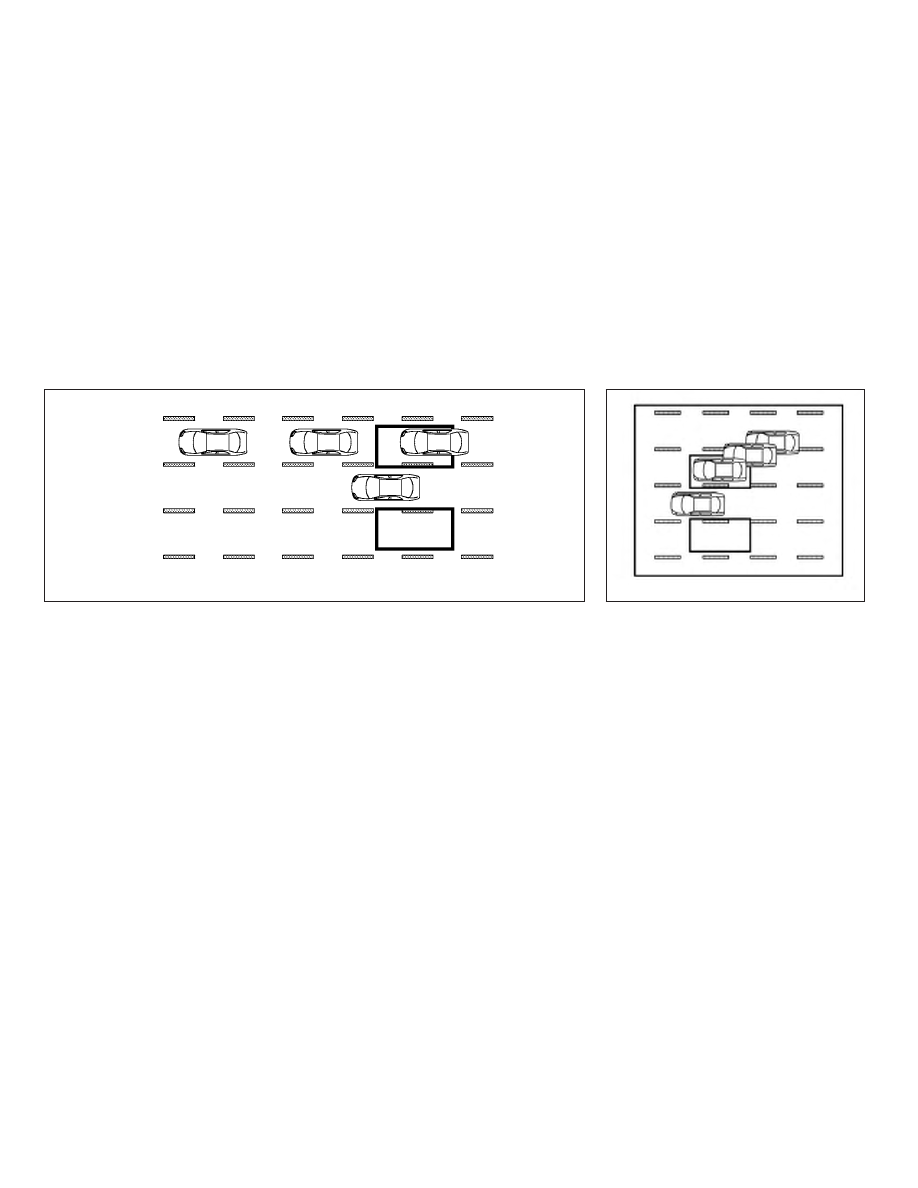

Illustration 5: The BSW indicator light illuminates
if you overtake a vehicle and that vehicle stays in
the detection zone for approximately 3 seconds.

The radar sensors may not detect slower moving
vehicles if they are passed quickly.

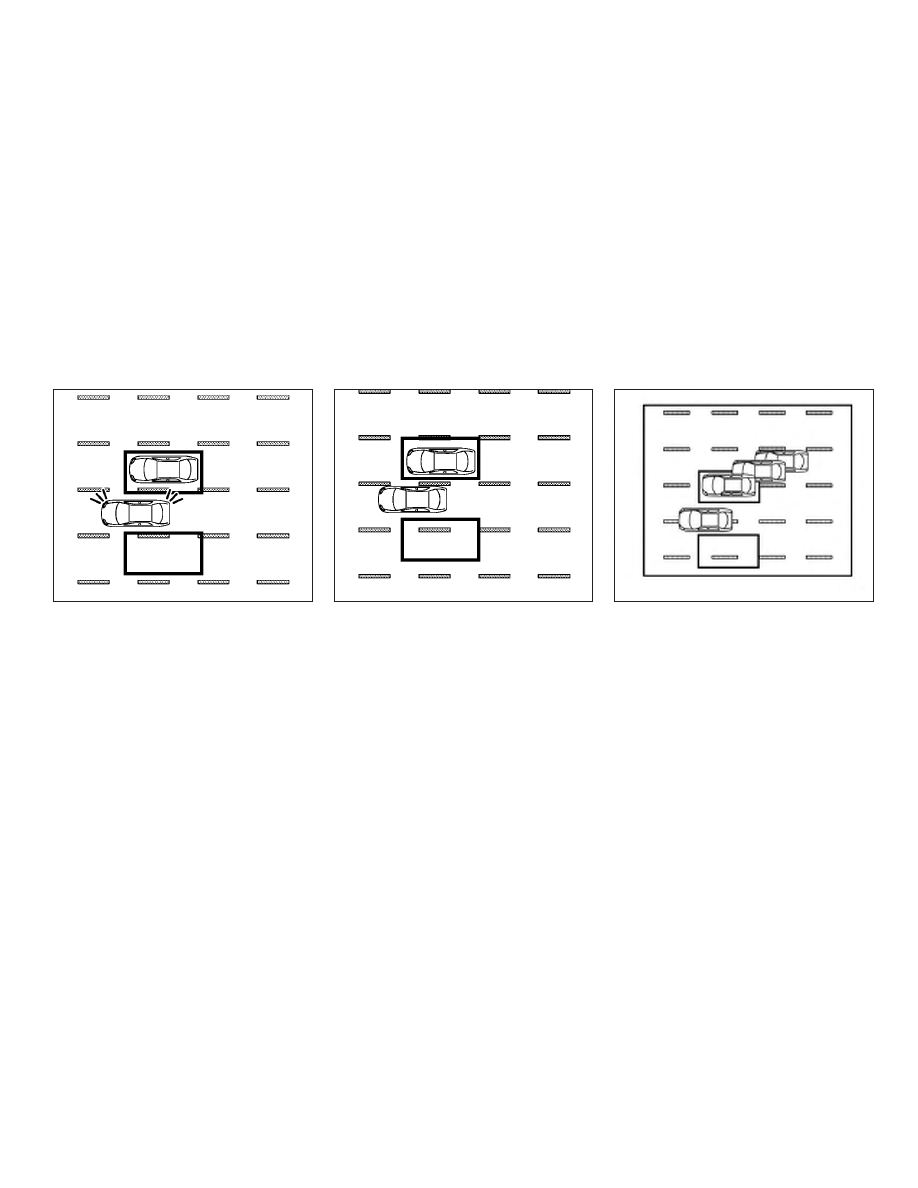

Illustration 6: If the driver activates the turn signal
while another vehicle is in the detection zone,
then the system chimes a sound (twice) and the
BSW indicator light flashes.

Illustration 7: If the BSI system is on and your
vehicle approaches a lane marker while another
vehicle is in the detection zone the system
chimes a sound (three times) and the BSW indi-
cator light flashes. Then, the BSI system slightly
applies the brakes on the appropriate side to help
return the vehicle back to the center of the driving
lane.

Illustration 5 – Overtaking another vehicle

SSD1033

Illustration 6 – Overtaking another vehicle

SSD1034

Illustration 7 – Overtaking another vehicle

LSD2072

Starting and driving

5-53

NOTE:

Illustration 8: When overtaking several ve-
hicles in a row, the vehicles after the first
vehicle may not be detected if they are
traveling close together.

Entering from the side

Illustration 9: The BSW indicator light illuminates
if a vehicle enters the detection zone from either
side.

NOTE:

The radar sensors may not detect a vehicle
which is traveling at about the same speed
as your vehicle when it enters the detection
zone.

Illustration 8 – Overtaking several vehicles

SSD1036

Illustration 9 – Entering from the side

LSD2050

5-54

Starting and driving

Illustration 10: If the driver activates the turn
signal while another vehicle is in the detection
zone, then the BSW indicator light flashes and a
chime will sound twice.

NOTE:

If the driver activates the turn signal before
a vehicle enters the detection zone, the
BSW indicator light will flash but no chime
will sound when another vehicle is de-
tected.

Illustration 11: If the BSI system is on and your
vehicle approaches the lane marker while another
vehicle is in the detection zone, the BSW indica-
tor light flashes and a chime will sound three
times. Then, the BSI system slightly applies the
brakes on the appropriate side to help return the
vehicle back to the center of the driving lane.

NOTE:

● Illustration 12: The BSI system will not oper-

ate if your vehicle is on a lane marker when
another vehicle enters the detection zone. In
this case, only the BSW system operates.

● BSI braking will not operate or will stop

operating and only a warning chime will
sound under the following conditions:

– When the brake pedal is depressed.

– When the vehicle is accelerated during

BSI system operation.

– When steering quickly.

Illustration 10 – Entering from the side

SSD1038

Illustration 11 – Entering from the side

SSD1094

Illustration 12 – Entering from the side

LSD2051

Starting and driving

5-55

– When the ICC, DCA, FCW or FEB warn-

ings sound.

– When the hazard warning flashers are

operated.

– When driving on a curve at a high speed.

SYSTEM TEMPORARILY
UNAVAILABLE

When any of the following messages appear on
the vehicle information display, a chime will sound
and the BSI system will be turned off automati-
cally.

● “Unavailable Road is slippery”:

When the VDC system (except traction con-
trol system function) or ABS operates.

● “Unavailable VDC OFF”:

When the VDC system is turned off.

● “Unavailable Snow mode active”:

When the drive mode select switch is turned
to the SNOW mode.

● “Unavailable High Cabin Temp.”:

When the camera detects that the interior
temperature is high (over approximately
104°F (40°C)).

● “Unavailable Side Radar Obstruction”:

When side radar blockage is detected.

Turn off the BSI system and turn it on again when
the above conditions no longer exist.

SYSTEM MALFUNCTION

When the BSI system malfunctions, it will be
turned off automatically, a chime will sound and
the BSI system warning light (orange) will illumi-
nate.

Action to take:
Stop the vehicle in a safe location, place the
vehicle in the P (Park) position, turn the engine off
and restart the engine. If the warning light (or-
ange) continues to illuminate, have the system
checked. It is recommended that you visit an
INFINITI retailer for this service.

SYSTEM MAINTENANCE

The lane camera unit

䊊

1

for the BSI system is

located above the inside mirror. The two radar
sensors

䊊

2

for the BSI system are located near

the rear bumper. To keep the proper operation of
the BSI system and prevent a system malfunc-
tion, be sure to observe the following:

● Always keep the windshield and the area

near the radar sensors clean.

LSD2153

5-56

Starting and driving

● The radar sensors may be blocked by tem-

porary ambient conditions such as splashing
water, mist or fog. The blocked condition
may also be caused by objects such as ice,
frost or dirt obstructing the radar sensors.
Check for and remove objects obstructing
the area around the radar sensors.

● Do not attach stickers (including transparent

material), install accessories or apply addi-
tional paint near the camera unit or radar
sensors.

● Do not place reflective materials, such as

white paper or a mirror, on the instrument
panel. The reflection of sunlight may ad-
versely affect the camera unit’s capability of
detecting the lane markers.

● Do not strike or damage the area around the

radar sensors. Do not touch the camera lens
or remove the screw located on the camera
unit. It is recommended that you visit an
INFINITI retailer if the camera unit and/or
area around the radar sensors is damaged
due to a collision.

Radio frequency statement

For USA

This device complies with part 15 of the FCC
Rules. (FCC Number UR8100261)

Operation is subject to the following two condi-
tions: (1) This device may not cause harmful
interference, and (2) this device must accept any
interference received, including interference that
may cause undesired operation.

NOTE:

The manufacturer is not responsible for any
radio or TV interference caused by unau-
thorized modifications to this equipment.
Such modifications could void the user’s
authority to operate the equipment.

For Canada

This device complies with Industry Canada Stan-
dard RSS-310.

Operation is subject to the following two condi-
tions: (1) This device may not cause interference,
and (2) this device must accept any interference,
including interference that may cause undesired
operation.

Frequency of operation: 24,05GHz — 24,25GHz

Field Strength: Not greater than 2.5V/m peak
(0.25V/m average) at a distance of 3m

Ce produit est en conformité avec le Standard
Industrie Canada RSS-310.

L’utilisation de ce dispositif est autorisée
seulement aux deux conditions suivantes : (1) Il
ne doit pas produire de brouillage, et (2)
l’utilisateur du dispositif doit être prêt à accepter
tout brouillage radioélectrique reçu, même si ce
brouillage est susceptible de compromettre le
fonctionnement du dispositif.

Fréquence d’opération : 24,05GHZ - 24,25GHz

Puissance du champ électrique: Pas plus de
2,5V/m pique (0,25V/m moyenne) à une distance
de 3m.

Starting and driving

5-57

WARNING

Failure to follow the warnings and instruc-
tions for proper use of the BCI system
could result in serious injury or death.

● The BCI system is not a replacement for

proper driving procedure, is not de-
signed to prevent contact with vehicles
or objects and does not provide full
brake power. When backing out of park-
ing space, always use the side and rear
mirrors and turn and look in the direc-
tion you will move. Never rely solely on
the BCI system.

● There is a limitation to the detection

capability of the radar or the sonar. Us-
ing the BCI systems under some road,
ground, lane marker, traffic or weather
conditions could lead to improper sys-
tem operation. Always rely on your own
operation to avoid accidents.

The BCI systems can help alert the driver of an
approaching vehicle or objects behind the ve-
hicle when the driver is backing out of a parking
space.

When the shift position is R (Reverse) and the
vehicle speed is less than approximately 5 mph
(8 km/h), the BCI system operates.

The BCI system uses radar sensors

䊊

1

installed

on both sides near the rear bumper to detect an
approaching vehicle and sonar sensors to detect
objects in the rear.

The radar sensors

䊊

1

detect an approaching

vehicle from up to approximately 49 ft (15 m)
away. The sonar sensors

䊊

2

detect stationary

objects behind the vehicle up to approximately
4.9 ft (1.5 m)

䊊

3

.

LSD2025

LSD2026

BACK-UP COLLISION INTERVENTION
(BCI) (if so equipped)

5-58

Starting and driving

If the radar detects a vehicle approaching from
the side or the sonar detects close stationary
objects behind the vehicle, the system gives vi-
sual and audible warnings. If the driver does not
apply the brakes, the system automatically ap-
plies the brake for a moment when the vehicle is
moving backwards. After the automatic brake
application, the driver must depress the brake
pedal to maintain brake pressure. If the driver’s
foot is on the accelerator pedal, the system
pushes the accelerator upward before applying
the brake. If you continue to press the accelera-
tor, the system will not engage the brake.

LSD2042

LSD2589

Starting and driving

5-59

BCI SYSTEM OPERATION

When the shift lever is placed in the R (Reverse)
position, the BCI ON appears in the vehicle infor-
mation display.

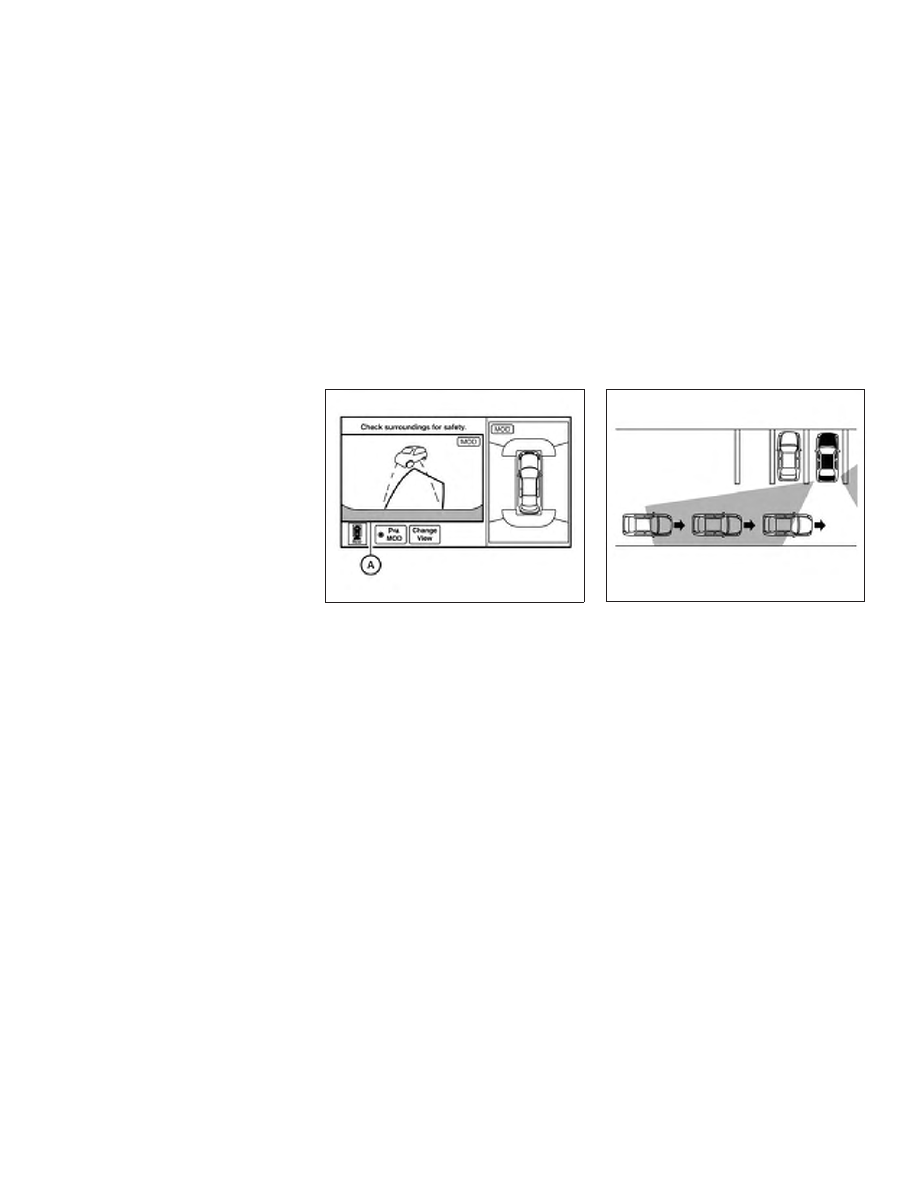

If the radar detects an approaching vehicle from
the side, the system chimes a sound (single
beep), the Blind Spot Warning indicator light on
the side of the approaching vehicle flashes and a
yellow rectangular frame appears in display

䊊

A

.

NOTE:

● In the case of several vehicles approaching

in a row (Illustration 1) or in the opposite
direction (Illustration 2), a chime may not be
sounded by the BCI system after the first
vehicle passes the sensors.

LSD2709

Illustration 1

LSD2043

5-60

Starting and driving

● The sonar system chime indicating there is

an object behind the vehicle has a higher
priority than the BCI chime (single beep)
indicating an approaching vehicle. If the so-
nar system detects an object behind the
vehicle and the BCI system detects an ap-
proaching vehicle at the same time the fol-
lowing indicators are provided:

– The sonar system chime sounds

– The Blind Spot Warning indicator light on

the side of the approaching vehicle
flashes and

– A yellow rectangular frame appears in

display

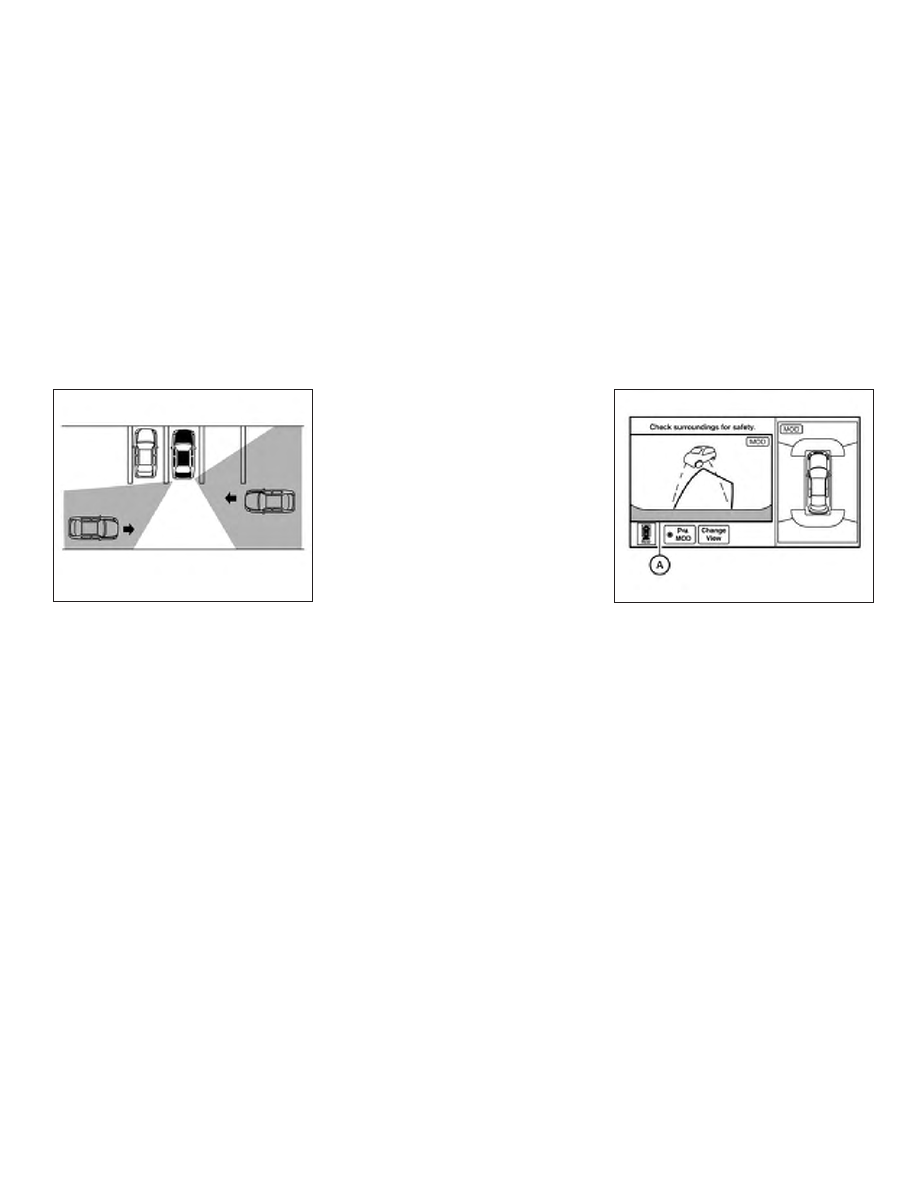

If an approaching vehicle or object behind the
vehicle is detected when your vehicle is backing
up, a red frame will appear in the display

䊊

A

and

the system will chime three times. Then, the
brakes will be applied momentarily. After the au-
tomatic brake application, the driver must de-
press the brake pedal to maintain brake pressure.

If the driver’s foot is on the accelerator pedal, the
system moves the accelerator pedal upward be-
fore the braking is applied. However, if you con-
tinue to accelerate, the system will not engage
the brakes.

The system does not operate if the object is very
close to the bumper.

Illustration 2

LSD2044

LSD2709

Starting and driving

5-61
