System Description

=NHEL0173

IVIS (Infiniti Vehicle Immobilizer System — NATS) has the following immobilizer functions:

I

Since only IVIS (NATS) ignition keys, whose ID nos. have been registered into the ECM and IMMU of IVIS
(NATS), allow the engine to run, operation of a stolen vehicle without a IVIS (NATS) registered key is pre-
vented by IVIS (NATS).
That is to say, IVIS (NATS) will immobilize the engine if someone tries to start it without the registered key
of IVIS (NATS).

I

All of the originally supplied ignition key IDs (except for card plate key) have been IVIS (NATS) registered.
If requested by the vehicle owner, a maximum of five key IDs can be registered into the IVIS (NATS) com-
ponents.

I

The security indicator blinks when the ignition switch is in “OFF” or “ACC” position. Therefore, IVIS (NATS)
warns outsiders that the vehicle is equipped with the anti-theft system.

I

When IVIS (NATS) detects trouble, the security indicator lamp lights up while ignition key is in the “ON”
position.

I

IVIS (NATS) trouble diagnoses, system initialization and additional registration of other IVIS (NATS) igni-
tion key IDs must be carried out using CONSULT-II hardware and CONSULT-II IVIS (NATS) software.
Regarding the procedures of IVIS (NATS) initialization and IVIS (NATS) ignition key ID registration, refer
to CONSULT-II operation manual, IVIS/NVIS.

I

When servicing a malfunction of the IVIS (indicated by lighting up of Security Indicator Lamp) or
registering another IVIS ignition key ID no., it is necessary to re-register original key identification.
Therefore, be sure to receive ALL KEYS from vehicle owner.

System Composition

NHEL0174

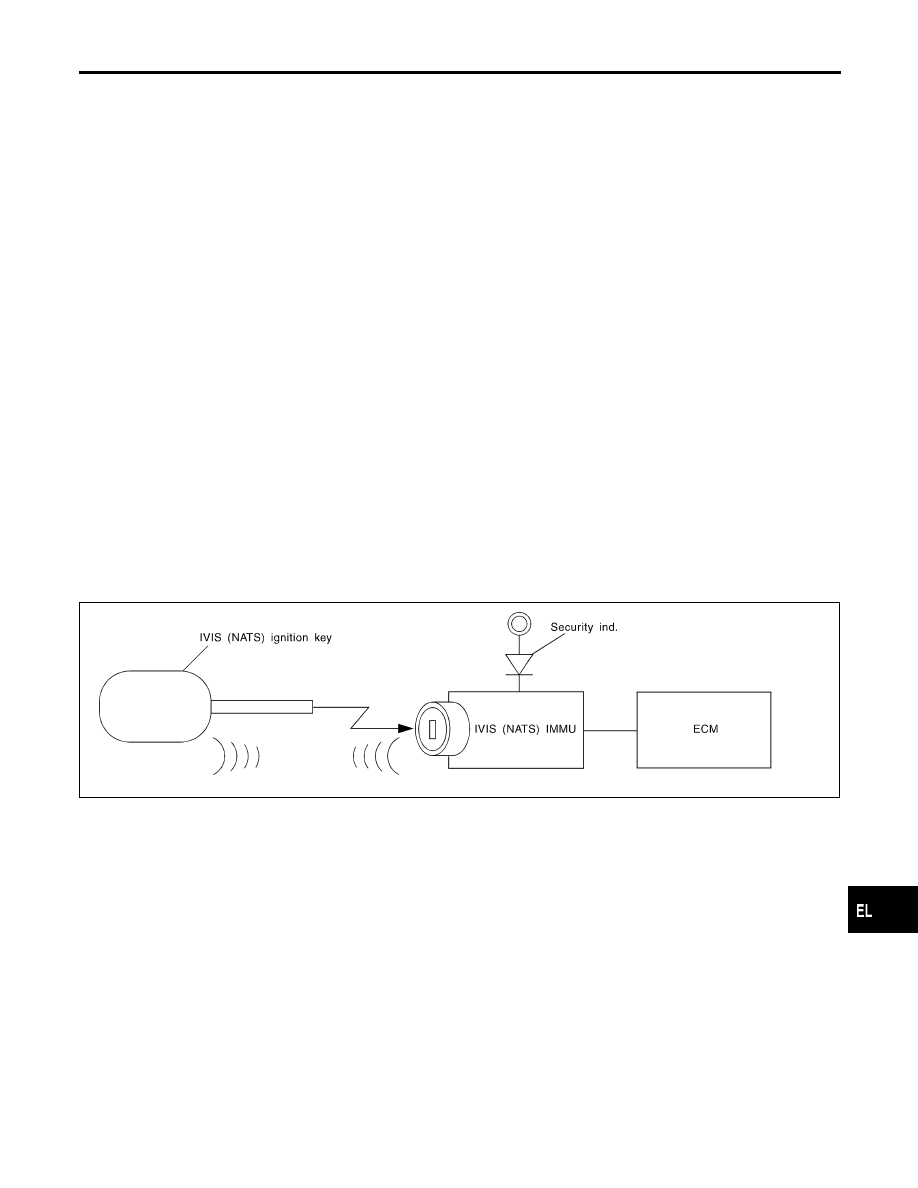

The immobilizer function of the IVIS (NATS) consists of the following:

I

IVIS (NATS) ignition key

I

IVIS (NATS) immobilizer control unit (IMMU) located in the ignition key cylinder

I

Engine control module (ECM)

I

Security indicator

SEL085WC

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

IVIS (INFINITI VEHICLE IMMOBILIZER SYSTEM — NATS)

System Description

EL-413

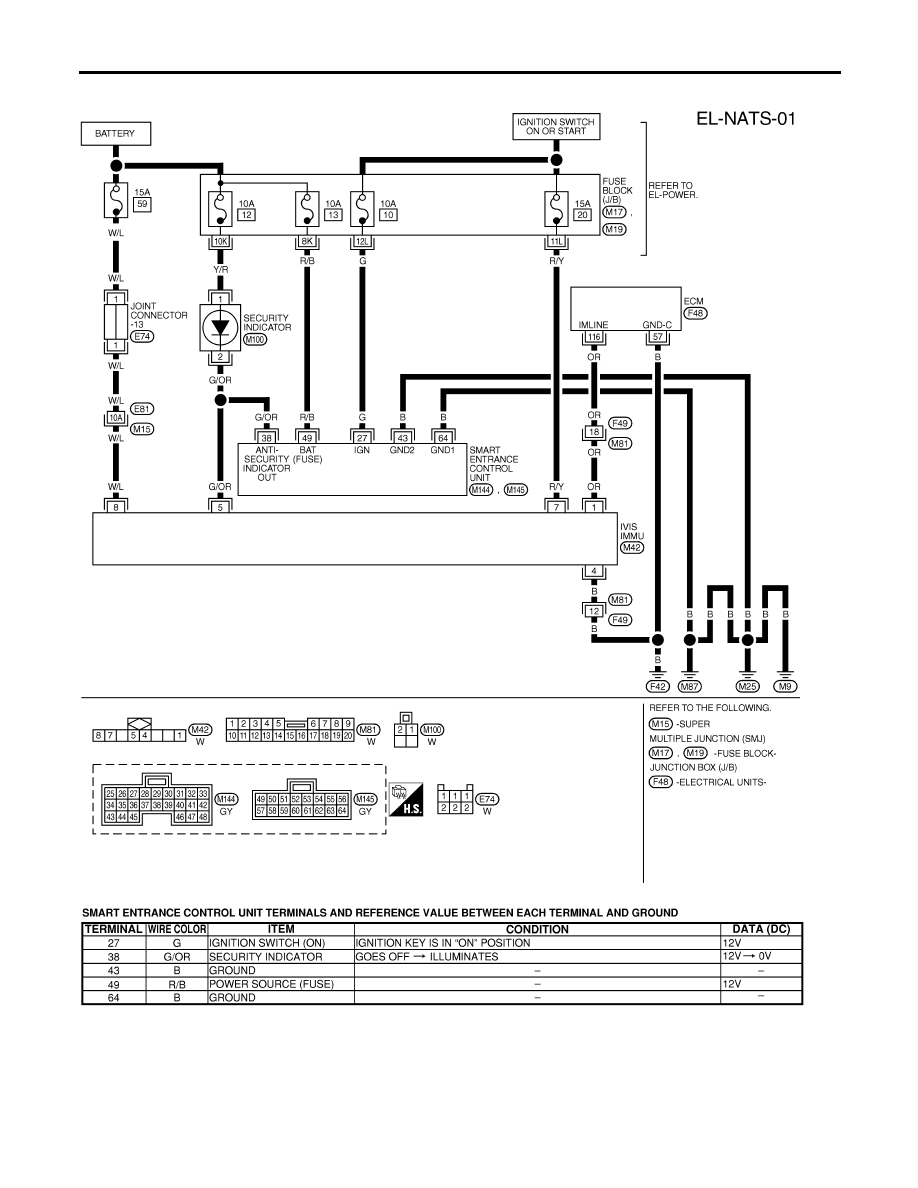

Wiring Diagram — NATS —

NHEL0175

MEL486M

SEL984X

IVIS (INFINITI VEHICLE IMMOBILIZER SYSTEM — NATS)

Wiring Diagram — NATS —

EL-414

SEF289X

CONSULT-II

NHEL0176

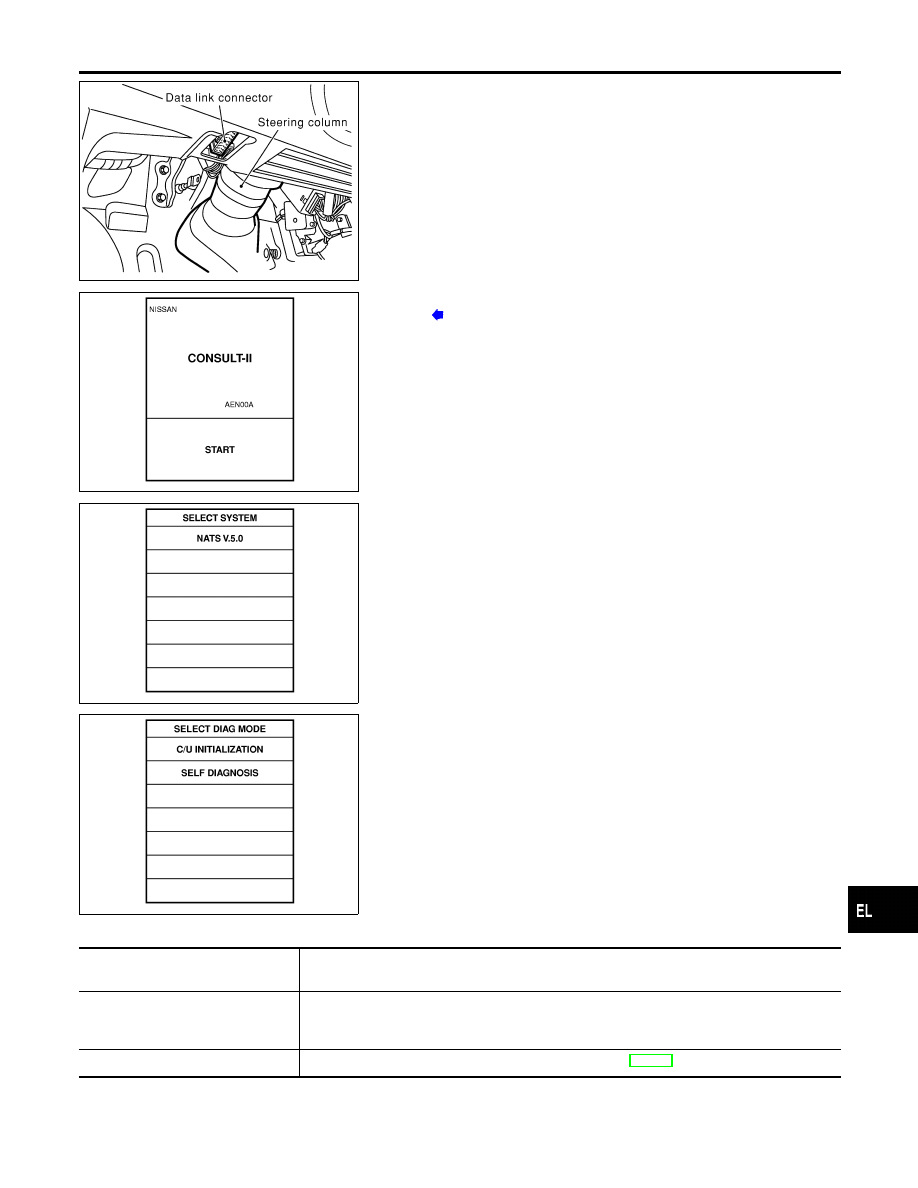

CONSULT-II INSPECTION PROCEDURE

NHEL0176S01

1.

Turn ignition switch OFF.

2.

Connect “CONSULT-II” to the data link connector.

SEL060Y

3.

Insert IVIS (NATS) program card into CONSULT-II.

: Program card

NATS (AEN00A)

4.

Turn ignition switch ON.

5.

Touch “START”.

SEL851W

6.

Select “NATS V.5.0”.

SEL728W

7.

Perform each diagnostic test mode according to each service
procedure.

For further information, see the CONSULT-II Operation
Manual, IVIS/NVIS.

CONSULT-II DIAGNOSTIC TEST MODE FUNCTION

NHEL0176S02

CONSULT-II DIAGNOSTIC TEST

MODE

Description

C/U INITIALIZATION

When replacing any of the following three components, C/U initialization and re-registration
of all IVIS (NATS) ignition keys are necessary.
[IVIS (NATS) ignition key/IMMU/ECM]

SELF-DIAG RESULTS

Detected items (screen terms) are as shown in the chart EL-416.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

IVIS (INFINITI VEHICLE IMMOBILIZER SYSTEM — NATS)

CONSULT-II

EL-415

NOTE:

I

When any initialization is performed, all ID previously reg-
istered will be erased and all IVIS (NATS) ignition keys
must be registered again.

I

The engine cannot be started with an unregistered key. In this
case, the system will show “DIFFERENCE OF KEY” or “LOCK
MODE” as a self-diagnostic result on the CONSULT-II screen.

I

In rare case, “CHAIN OF ECM-IMMU” might be stored as a
self-diagnostic result during key registration procedure, even if
the system is not malfunctioning.

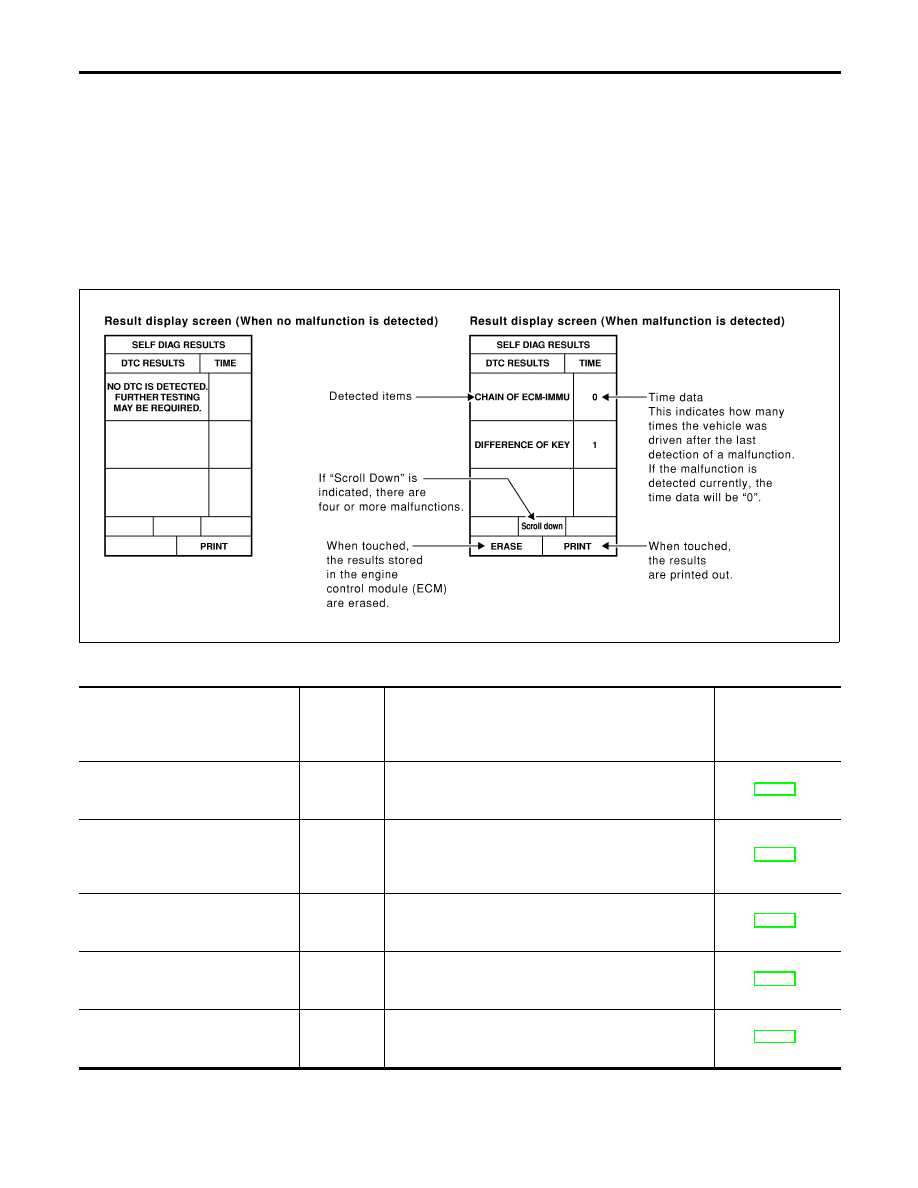

HOW TO READ SELF-DIAGNOSTIC RESULTS

NHEL0176S03

SEL364X

IVIS (NATS) SELF-DIAGNOSTIC RESULTS ITEM CHART

NHEL0176S04

Detected items (NATS program card

screen terms)

P No. Code

(Self-diag-

nostic result

of “ENGINE”

Malfunction is detected when .....

Reference page

ECM INT CIRC-IMMU

NATS MAL-
FUNCTION
P1613

The malfunction of ECM internal circuit of IMMU com-
munication line is detected.

EL-420

CHAIN OF ECM-IMMU

NATS MAL-
FUNCTION
P1612

Communication impossible between ECM and IMMU
(In rare case, “CHAIN OF ECM-IMMU” might be stored
during key registration procedure, even if the system is
not malfunctioning.)

EL-421

DIFFERENCE OF KEY

NATS MAL-
FUNCTION
P1615

IMMU can receive the key ID signal but the result of ID
verification between key ID and IMMU is NG.

EL-425

CHAIN OF IMMU-KEY

NATS MAL-
FUNCTION
P1614

IMMU cannot receive the key ID signal.

EL-426

ID DISCORD, IMM-ECM

NATS MAL-
FUNCTION
P1611

The result of ID verification between IMMU and ECM is
NG. System initialization is required.

EL-427

IVIS (INFINITI VEHICLE IMMOBILIZER SYSTEM — NATS)

CONSULT-II (Cont’d)
