INTEGRATED HOMELINK TRANSMITTER

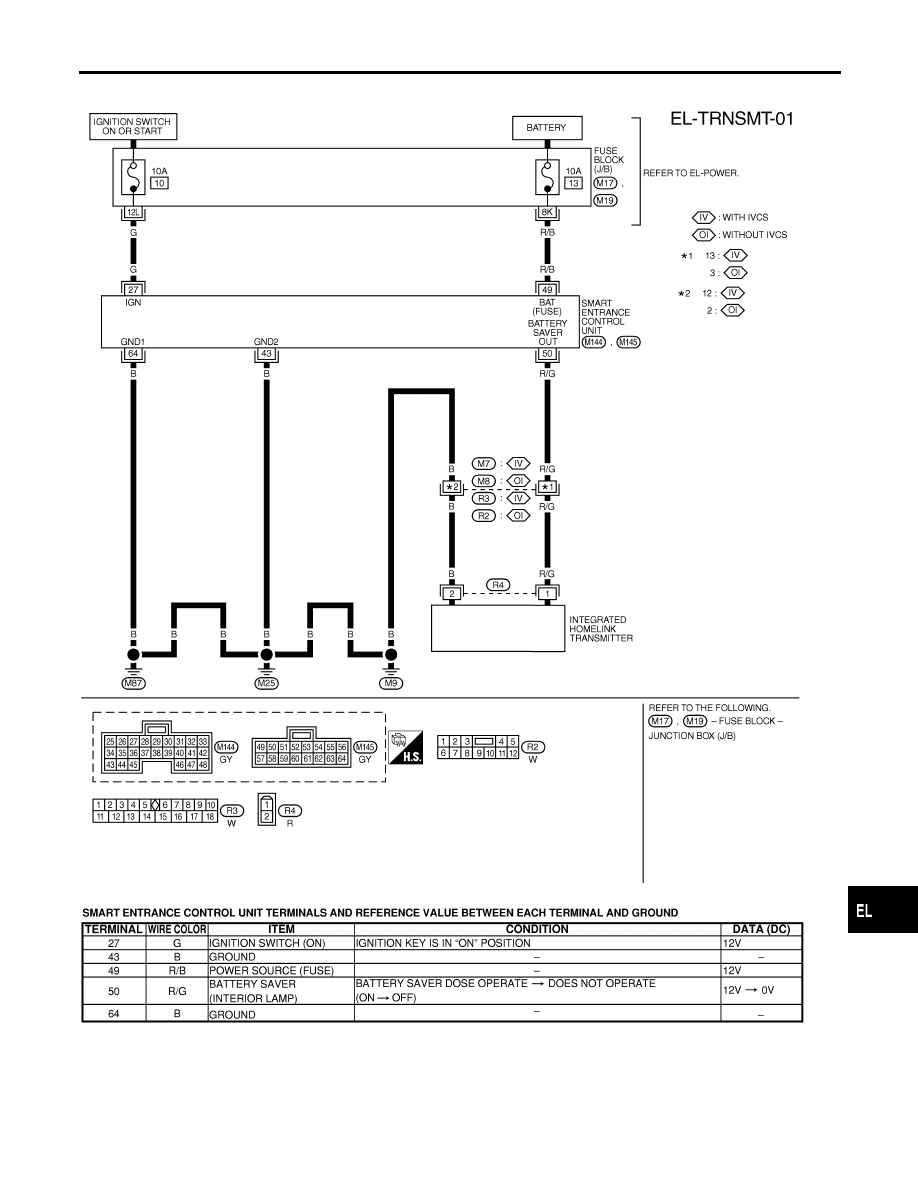

Wiring Diagram — TRNSMT —

EL-409

Trouble Diagnoses

NHEL0128

DIAGNOSTIC PROCEDURE

NHEL0128S01

SYMPTOM: Transmitter does not activate receiver.
Before conducting the procedure given below, make sure that sys-
tem receiver (garage door opener, etc.) operates with original,
hand-held transmitter. If NG, receiver or hand-held transmitter is at
fault, not vehicle related.

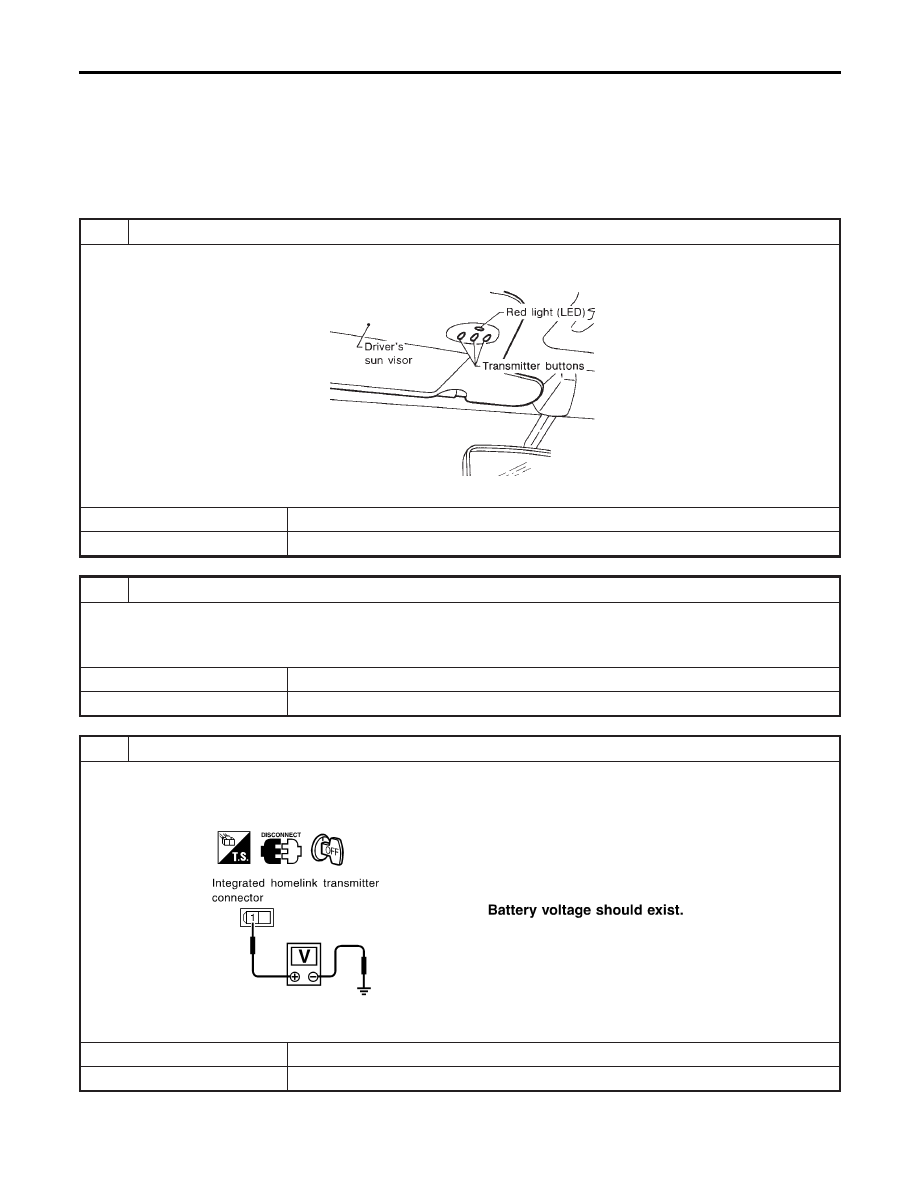

1

PRELIMINARY CHECK

1. Turn ignition switch “OFF”.
2. Does red light (LED) of transmitter illuminate when any button is pressed?

SEL442U

Yes or No

Yes

©

GO TO 2.

No

©

GO TO 3.

2

CHECK TRANSMITTER FUNCTION

Check transmitter with Tool.
For details, refer to Technical Service Bulletin.

OK or NG

OK

©

Receiver or handheld transmitter fault, not vehicle related.

NG

©

Replace transmitter with sun visor assembly.

3

CHECK POWER SUPPLY

1. Disconnect transmitter connector.
2. Turn ignition switch “OFF”.
3. Check voltage between terminal 1 and body ground. (Within 10 minutes after turn ignition switch “OFF”.)

SEL367W

OK or NG

OK

©

GO TO 4.

NG

©

Check fuse (10A) and repair harness.

INTEGRATED HOMELINK TRANSMITTER

Trouble Diagnoses

EL-410

4

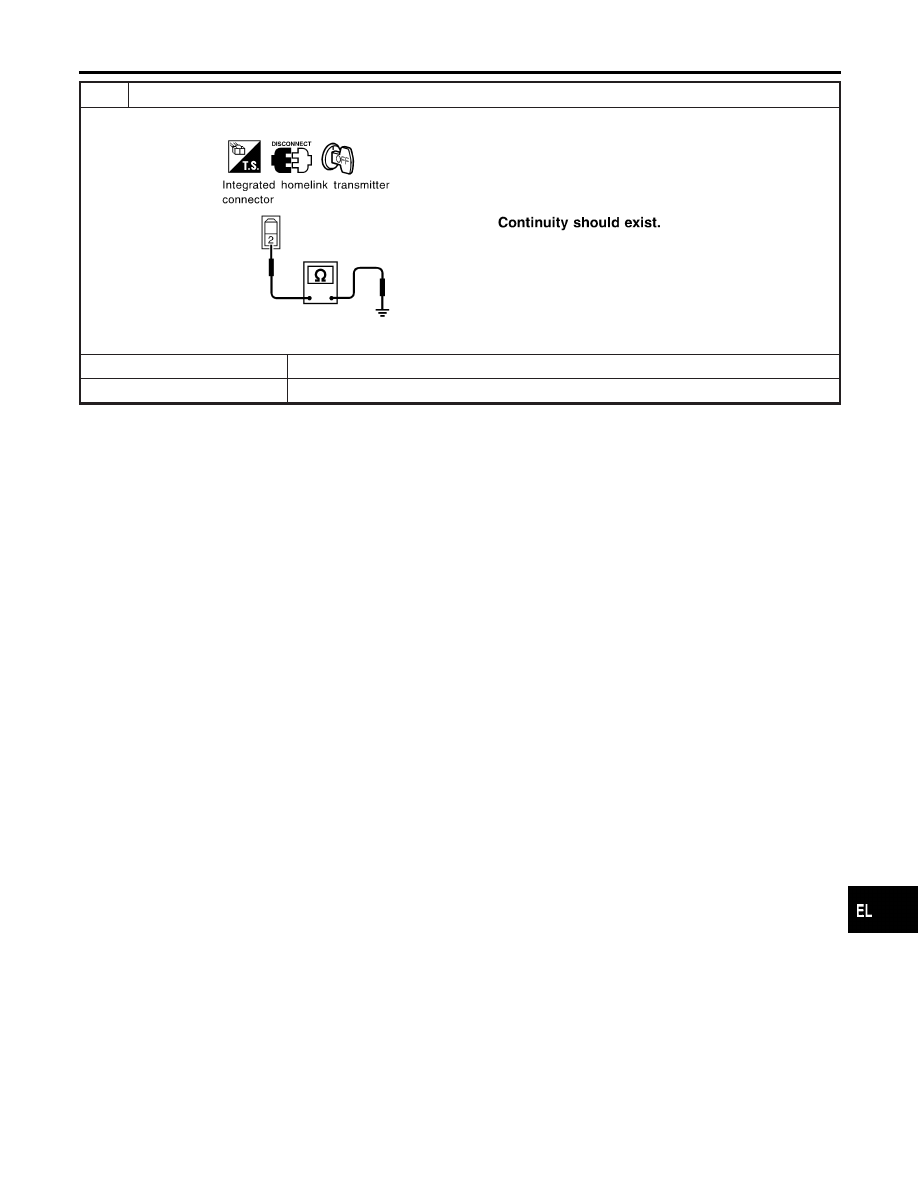

CHECK GROUND CIRCUIT

Check continuity between terminal 2 and ground.

SEL368W

OK or NG

OK

©

Replace transmitter with sun visor assembly.

NG

©

Repair harness.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

INTEGRATED HOMELINK TRANSMITTER

Trouble Diagnoses (Cont’d)

EL-411

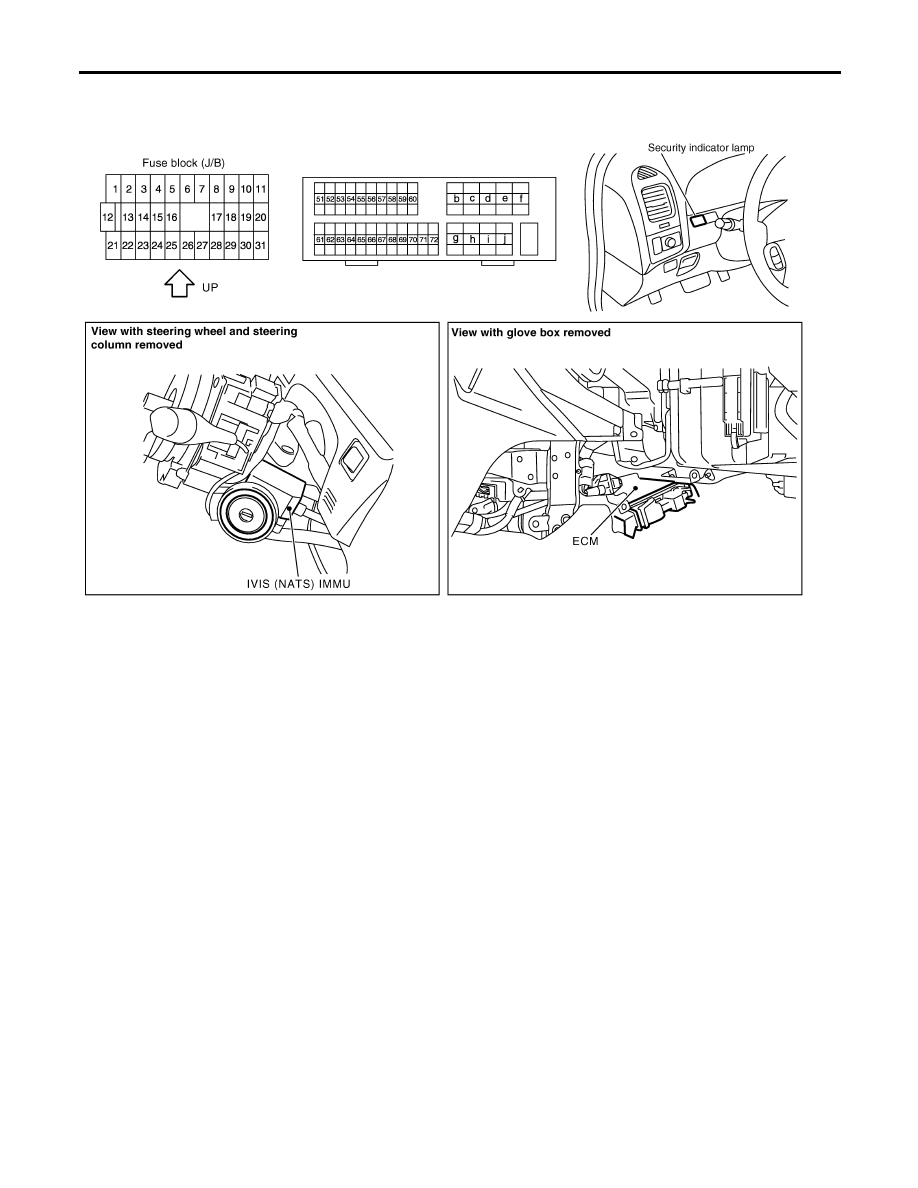

Component Parts and Harness Connector
Location

NHEL0172

SEL054X

NOTE:
If customer reports a “No Start” condition, request ALL KEYS to be brought to an INFINITI dealer in
case of an IVIS (NATS) malfunction.

IVIS (INFINITI VEHICLE IMMOBILIZER SYSTEM — NATS)

Component Parts and Harness Connector Location

EL-412
