SMART ENTRANCE CONTROL UNIT

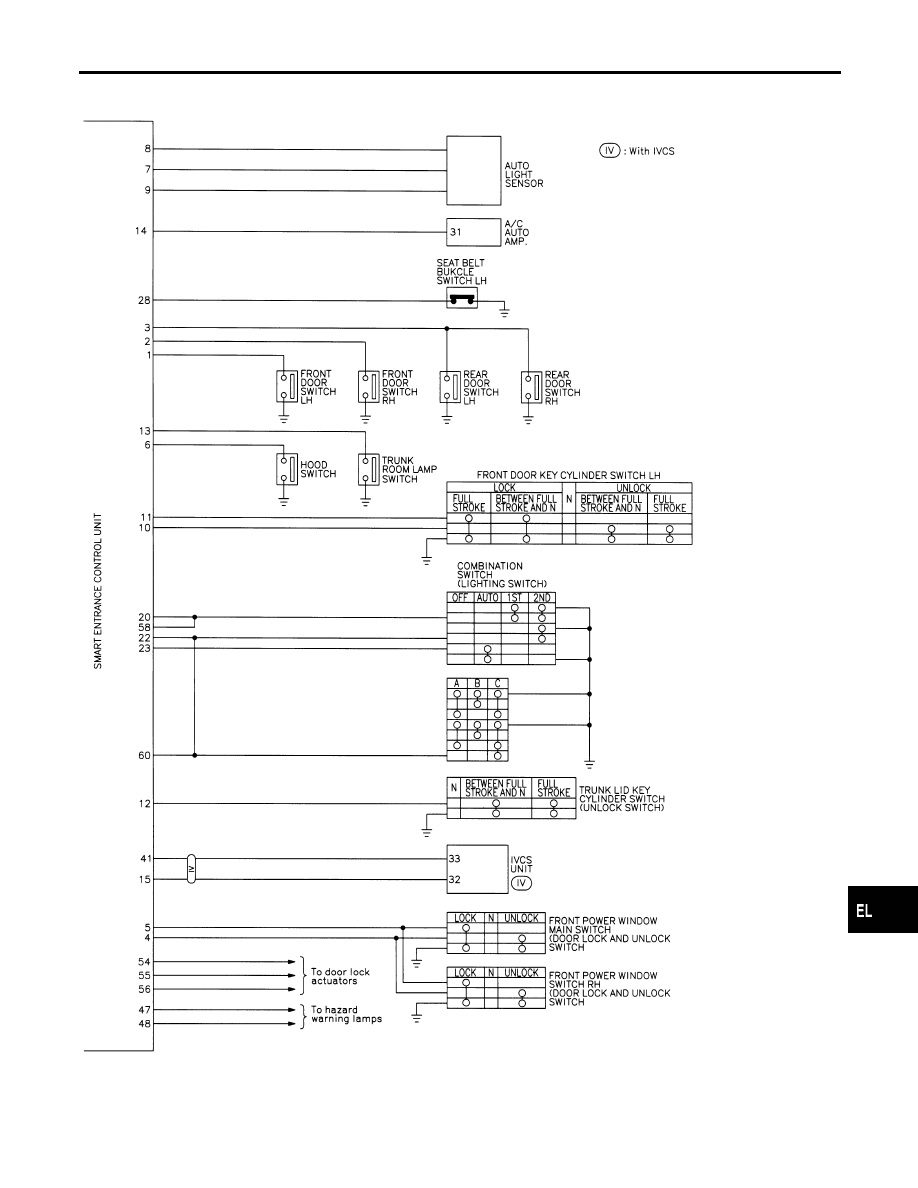

Schematic (Cont’d)

EL-405

Smart Entrance Control Unit Inspection Table

NHEL0126

Terminal

No.

Wire

color

Connections

Operated condition

Voltage

(Approximate val-

ues)

1

SB

Driver door switch

OFF (Closed)

,

ON (Open)

5V

,

0V

2

R/L

Passenger door switch

OFF (Closed)

,

ON (Open)

5V

,

0V

3

R/W

Rear door switch

OFF (Closed)

,

ON (Open)

5V

,

0V

4

BR/Y

Door lock & unlock switches

Neutral

,

Unlocks

5V

,

0V

5

GY

Door lock & unlock switches

Neutral

,

Locks

5V

,

0V

6

Y/B

Hood switch

ON (Open)

,

OFF (Closed)

0V

,

12V

7

R

Auto light sensor (Signal)

Ignition switch
ON position

Headlamps illuminate by auto light
control.
(Operate

,

Not operate)

5V

,

1V

8

W/G

Auto light sensor (GND)

—

—

9

BR/W

Auto light sensor (Power)

Ignition switch (OFF

,

ON)

0V

,

5V

10

OR/L

Door key cylinder unlock
switch

OFF (Neutral)

,

ON (Locked)

5V

,

0V

11

OR/B

Door key cylinder lock switch

OFF (Neutral)

,

ON (Locked)

5V

,

0V

12

G/B

Trunk lid key cylinder switch

OFF (Neutral)

,

ON (Unlock)

5V

,

0V

13

PU/Y

Trunk room lamp switch

ON (Open)

,

OFF (Closed)

0V

,

12V

14

G/W

Rear window defogger switch

OFF

,

ON (Only when pushed)

5V

,

0V

16

L

Trunk and fuel lid opener
switch

OFF

,

ON (Only when pulled)

12V

,

0V

19

Y/B

Tail lamp relay (Output)

Ignition switch
(with lighting
switch 1ST or
2ND)

OFF position

More than 45
seconds after
ignition switch is
turned to OFF
position

12V

Within 45 sec-
onds after igni-
tion switch is
turned to OFF
position

0V

ON or START position

0V

Headlamps illuminate by auto light control. (Operate

,

Not operate)

Less than 1.5V

,

12V

20

SB

Tail lamp switch

Light switch (OFF

,

1ST or 2ND position)

12V

,

0V

SMART ENTRANCE CONTROL UNIT

Smart Entrance Control Unit Inspection Table

EL-406

Terminal

No.

Wire

color

Connections

Operated condition

Voltage

(Approximate val-

ues)

21

P

Headlamp LH relay

Ignition switch
(with lighting
switch OFF or
1ST)

OFF position

More than 45
seconds after
ignition switch is
turned to OFF
position

12V

Within 45 sec-
onds after igni-
tion switch is
turned to OFF
position

0V

ON or START position

0V

Headlamps illuminate by auto light control.

0V

22

L

Headlamp switch

Lighting switch

Except PASS or 2ND position

12V

PASS or 2ND position

0V

Headlamps illuminate by auto light control. (Operate

,

Not operate)

Less than 1.5V

,

12V

23

L/Y

Headlamp switch

Ignition switch
“ON” position

Lighting switch (Except AUTO

,

AUTO position)

12V

,

0V

25

B/R

Ignition key switch (Insert)

Key inserted

,

Key removed from IGN key cylinder

12V

,

0V

26

PU

Ignition switch (ACC)

“ACC” position

12V

27

G

Ignition switch (ON)

Ignition key is in “ON” position

12V

28

OR

Seat belt buckle switch

Unfastened

,

Fastened (Ignition key is in “ON” posi-

tion)

0V

,

12V

30

R/Y

Ignition keyhole illumination

When doors are unlocked using remote controller
(OFF

,

Unlock)

12V

,

0V

31

R/Y

Interior lamp

When doors are locked using remote controller
(Lamp switch in “DOOR” position)

12V

32

R/W

Front step lamp

Any door switch

ON (Open)

,

OFF (Closed)

0V

,

12V

37

G/R

Rear window defogger relay

OFF

,

ON (Ignition key is in “ON” position)

12V

,

0V

38

G/OR

Security indicator

Goes off

,

Illuminates

12V

,

0V

42

BR/Y

Vehicle Security horn relay

When panic alarm is operated using remote control-
ler (ON

,

OFF)

12V

,

0V

43

B

Ground

—

—

46

PU

Power window relay

Retained power operation is operated (ON

,

OFF)

12V

,

0V

47

G/B

LH turn signal lamp

When door lock or unlock is operated using remote
controller (ON

,

OFF)

12V

,

0V

48

G/Y

RH turn signal lamp

When door lock or unlock is operated using remote
controller (ON

,

OFF)

12V

,

0V

49

R/B

Power source (Fuse)

—

12V

50

R/G

Battery saver (Interior lamp)

Battery saver operates

,

Does not operate (ON

,

OFF)

12V

,

0V

51

W/R

Power source (PTC)

—

12V

54

GY

Door lock actuators

Door lock & unlock switch (Free

,

Lock)

0V

,

12V

55

W/B

Driver door lock actuator

Door lock & unlock switch (Free

,

Unlock)

0V

,

12V

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

SMART ENTRANCE CONTROL UNIT

Smart Entrance Control Unit Inspection Table (Cont’d)

EL-407

Terminal

No.

Wire

color

Connections

Operated condition

Voltage

(Approximate val-

ues)

56

GY

Passenger and rear doors
lock actuator

Door lock & unlock switch (Free

,

Unlock)

0V

,

12V

57

Y/B

Tail lamp relay

Ignition switch
(with lighting
switch 1ST or
2ND)

OFF position

More than 45
seconds after
ignition switch is
turned to OFF
position

12V

Within 45 sec-
onds after igni-
tion switch is
turned to OFF
position

0V

ON or START position

0V

Headlamps illuminate by auto light control. (Operate

,

Not operate)

Less than 1.5V

,

12V

58

SB

Tail lamp switch

Lighting switch OFF or AUTO

,

1ST or 2ND

12V

,

0V

59

P

Headlamp RH relay

Ignition switch
(with lighting
switch OFF or
1ST)

OFF

More than 45
seconds after
ignition switch is
turned to OFF
position

12V

Within 45 sec-
onds after igni-
tion switch is
turned to OFF
position

0V

ON or START position

0V

Headlamps illuminate by auto light control.
(Operate

,

Not operate)

Less than 1.5V

,

12V

60

L

Headlamp switch

Lighting switch

Except PASS or 2ND position

12V

PASS or 2ND position

0V

Headlamps illuminate by auto light control. (Operate

,

Not operate)

0V

,

12V

63

L

Trunk lid opener actuator

When trunk lid opener actuator is operated using
remote controller. (ON

,

OFF)

0V

,

12V

64

B

Ground

—

—

SMART ENTRANCE CONTROL UNIT

Smart Entrance Control Unit Inspection Table (Cont’d)

EL-408
