System

Input

Output

Multi-remote control

Key switch (Insert)
Ignition switch (ACC)
Door switches
Remote controller signal
Door lock/unlock switch LH

Horn relay
Vehicle security horn relay-1
Vehicle security horn relay-2
Hazard warning lamp
Interior lamp
Ignition key hole illumination
Door lock actuator
Trunk lid opener actuator

Warning chime

Key switch (Insert)
Ignition switch (ON)
Lighting switch (1st)
Seat belt switch
Front door switch LH

Warning chime (located in smart entrance
control unit)

Rear window defogger and
door mirror defogger

Ignition switch (ON)
Rear window defogger switch

Rear window defogger relay

Vehicle security

Ignition switch (ACC, ON)
Door switches
Hood switch
Trunk room lamp switch
Door lock/unlock switches
Door key cylinder switch (lock/unlock)
Trunk lid key cylinder switch (unlock)

Vehicle security horn relay
Headlamp relay
Security indicator

Interior lamp

Door switches
Remote controller signal (lock/unlock)
Door lock/unlock switches (lock/unlock)
Door key cylinder switch (lock/unlock)
Ignition switch (ON)
IVCS system

Interior lamp
Key hole illumination
Step lamp
Door indicator

Battery saver control for
headlamps/parking lamps/
licence lamps/tail lamps/fog
lamps/illumination lamps

Ignition switch (ACC, ON)
Front door switches
Lighting switch

Headlamps
Parking lamps
License lamps
Tail lamps
Fog lamps
Illumination lamps

Battery saver control for inte-
rior lamp/step lamp/spot lamp/
vanity mirror illumination

Door switches
Remote controller signal (lock/unlock)
Door lock/unlock switches (lock/unlock)
Door key cylinder switch (lock/unlock)
Ignition switch (ON)
IVCS system

Interior lamps
Step lamp
Spot lamp
Vanity mirror illumination

Battery saver control for rear
window defogger and door
mirror defogger

Ignition switch (ON)
Rear window defogger switch

Rear window defogger relay

Retained power control for
electric sunroof

Ignition switch (ON)
Front door switches

Power window relay

Retained power control for
power window

Ignition switch (ON)
Front door switches

Power window relay

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

SMART ENTRANCE CONTROL UNIT

Description (Cont’d)

EL-401

CONSULT-II

=NHEL0247

DIAGNOSTIC ITEMS APPLICATION

NHEL0247S01

Item (CONSULT-II

screen terms)

Diagnosed system

DATA MONITOR

ACTIVE TEST

WORK SUPPORT

DOOR LOCK

Power door lock

X

X

REAR DEFOGGER

Rear window defogger

X

X

KEY WARN ALM

Warning chime

X

X

LIGHT WARN ALM

Warning chime

X

X

SEAT BELT ALM

Warning chime

X

X

INT LAMP

Interior lamps

X

X

BATTERY SAVER

Battery saver control for
interior lamp

X

X

THEFT WAR ALM

Vehicle security system

X

X

X

RETAINED PWR

Retained power control

X

X

MULTI REMOTE ENT

Multi-remote control sys-
tem

X

X

X

HEADLAMP

Headlamp

X

X

X: Applicable
For diagnostic item in each control system, refer to the relevant pages for each system.

DIAGNOSTIC ITEM DESCRIPTION

NHEL0247S02

MODE

Description

DATA MONITOR

Input/output data in the smart entrance control unit can be read.

ACTIVE TEST

Diagnostic Test Mode in which CONSULT-II drives some sys-
tems apart from the smart entrance control unit.

WORK SUPPORT for THEFT WAR ALM

The recorded trigger signal when vehicle security system was
activated can be checked.

WORK SUPPORT for MULTI REMOTE ENT

ID code of multi-remote controller can be registered and erased.

SMART ENTRANCE CONTROL UNIT

CONSULT-II

EL-402

SEF289X

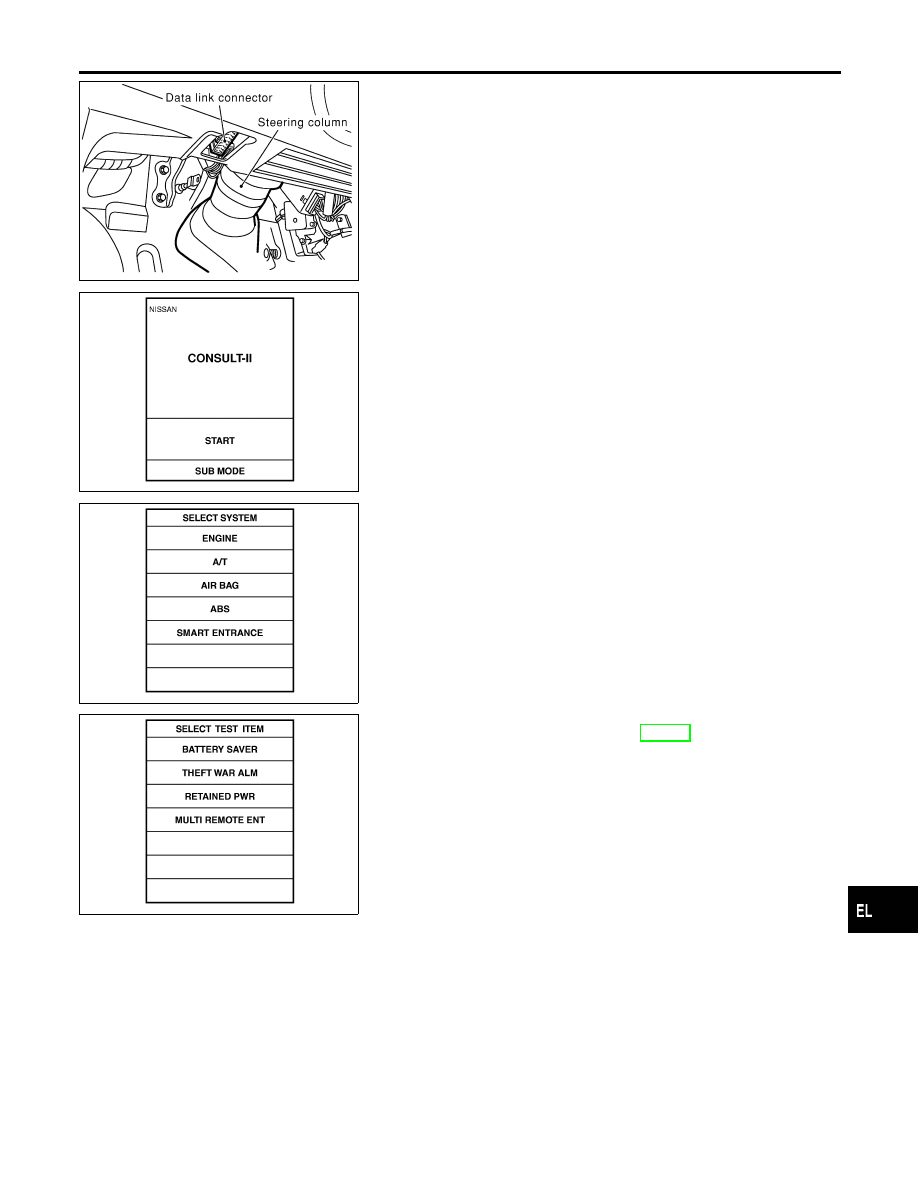

CONSULT-II INSPECTION PROCEDURE

=NHEL0247S03

1.

Turn the ignition switch “OFF”.

2.

Connect “CONSULT-II” to the data link connector.

PBR455D

3.

Turn ignition switch “ON”.

4.

Touch “START”.

SEL941W

5.

Touch “SMART ENTRANCE”.

SEL273W

6.

Perform each diagnostic item according to “DIAGNOSTIC
ITEMS APPLICATION”. Refer to EL-402.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

SMART ENTRANCE CONTROL UNIT

CONSULT-II (Cont’d)

EL-403

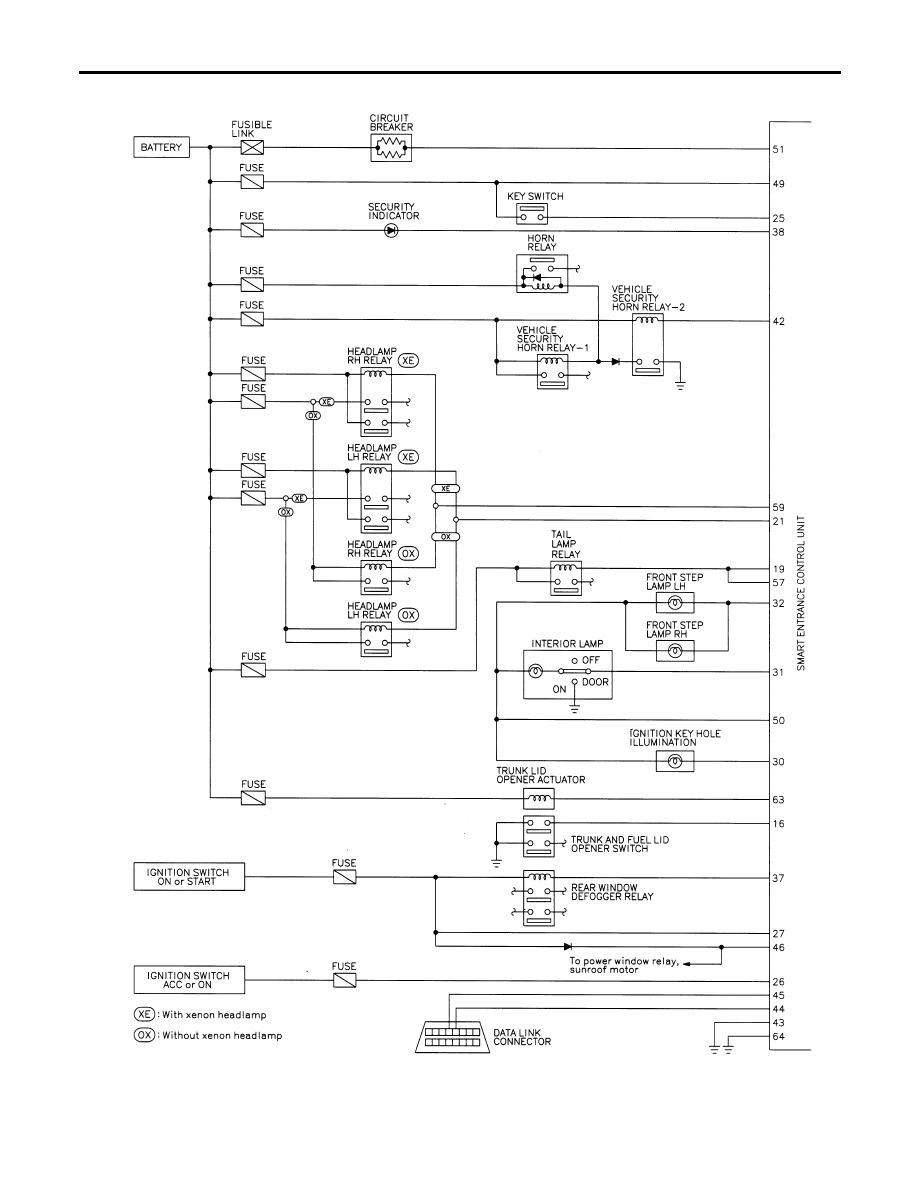

Schematic

NHEL0125

MEL483M

SMART ENTRANCE CONTROL UNIT

Schematic

EL-404
