Infiniti I30 (A33). Manual - part 407

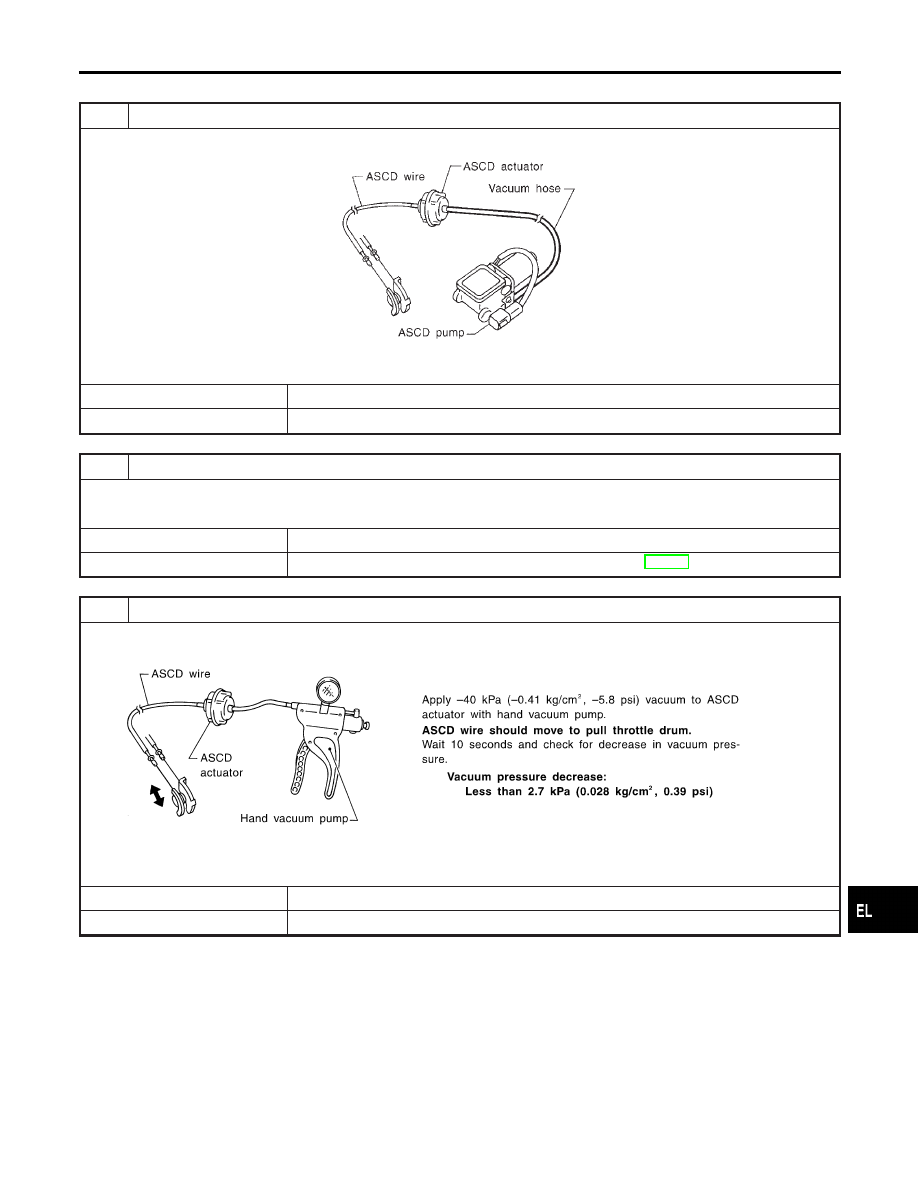

ASCD ACTUATOR/PUMP CHECK

=NHEL0232S10

1

CHECK VACUUM HOSE

Check vacuum hose (between ASCD actuator and ASCD pump) for breakage, cracks or fracture.

MEL402G

OK or NG

OK

©

GO TO 2.

NG

©

Repair or replace hose.

2

CHECK ASCD WIRE

Check wire for improper installation, rust formation or breaks.

OK or NG

OK

©

GO TO 3.

NG

©

Repair or replace wire. Refer to “ASCD Wire Adjustment” (EL-299).

3

CHECK ASCD ACTUATOR

1. Disconnect vacuum hose from ASCD actuator.
2. Connect the hose of hand vacuum pump to ASCD actuator.

SEL264W

OK or NG

OK

©

GO TO 4.

NG

©

Replace ASCD actuator.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

AUTOMATIC SPEED CONTROL DEVICE (ASCD)

Trouble Diagnoses (Cont’d)

EL-297

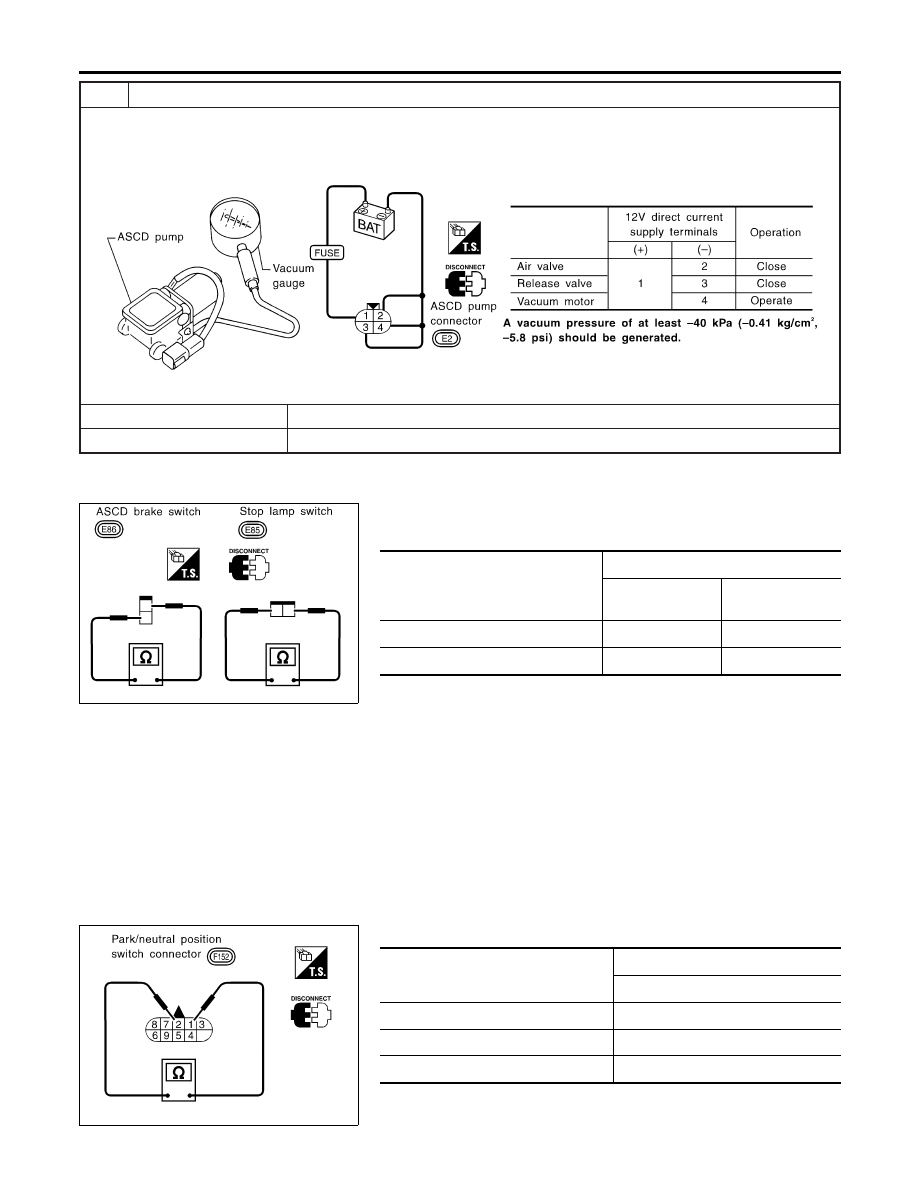

4

CHECK ASCD PUMP

1. Disconnect vacuum hose from ASCD pump and ASCD pump connector.
2. If necessary remove ASCD pump.
3. Connect vacuum gauge to ASCD pump.
4. Apply 12V direct current to ASCD pump and check operation.

SEL265W

OK or NG

OK

©

INSPECTION END

NG

©

Replace ASCD pump.

MEL380K

Electrical Component Inspection

NHEL0100

ASCD BRAKE SWITCH AND STOP LAMP SWITCH

NHEL0100S02

Condition

Continuity

ASCD brake

switch

Stop lamp switch

When brake pedal is depressed

No

Yes

When brake pedal is released

Yes

No

Check each switch after adjusting brake pedal — refer to BR
section.

MEL382K

PARK/NEUTRAL POSITION SWITCH

NHEL0100S03

A/T selector lever position

Continuity

Between terminals 1 and 2

“P”

Yes

“N”

Yes

Except “P” and “N”

No

AUTOMATIC SPEED CONTROL DEVICE (ASCD)

Trouble Diagnoses (Cont’d)

EL-298

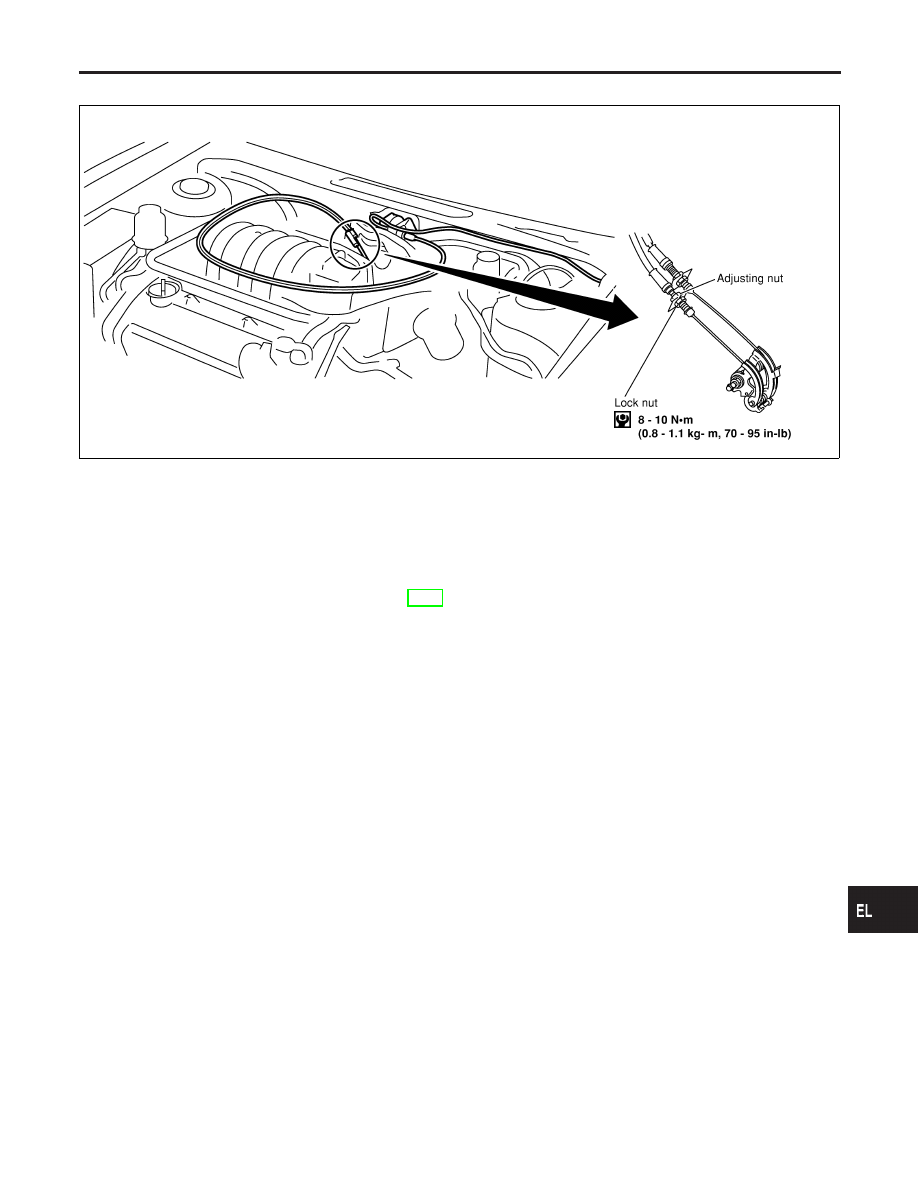

ASCD Wire Adjustment

=NHEL0101

MEL383K

CAUTION:

I

Be careful not to twist ASCD wire when removing it.

I

Do not tense ASCD wire excessively during adjustment.

Adjust the tension of ASCD wire in the following manner.
1.

Loosen lock nut and adjusting nut.

2.

Make sure that accelerator wire is properly adjusted. Refer to
FE-3, “ACCELERATOR CONTROL SYSTEM”.

3.

Tighten adjusting nut just until throttle drum starts to move.

4.

Loosen adjusting nut again 1/2 to 1 turn.

5.

Tighten lock nut.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

AUTOMATIC SPEED CONTROL DEVICE (ASCD)

ASCD Wire Adjustment

EL-299

System Description

NHEL0191

Power is supplied at all times

I

from 40A fusible link (letter I, located in the fuse and fusible link box)

I

to circuit breaker terminal 1

I

through circuit breaker terminal 2

I

to power window relay terminal 3,

I

to front power window main switch terminal 4, and

I

to front power window switch RH terminal 6.

With ignition switch in ON or START position, power is supplied

I

through 10A fuse [No. 10, located in the fuse block (J/B)]

I

to power window relay terminal 2, and

I

to smart entrance control unit terminal 27.

Ground is supplied to power window relay terminal 1

I

through body grounds M9, M25 and M87.

The power window relay is energized and power is supplied

I

through power window relay terminal 5

I

to front power window main switch terminal 11,

I

to front power window switch RH terminal 13,

I

to rear power window switch LH and RH terminals 5.

MANUAL OPERATION

NHEL0191S01

Front Door LH

NHEL0191S0101

Ground is supplied

I

to front power window main switch terminal 5

I

through body grounds M9, M25 and M87.

WINDOW UP
When the front LH switch in the front power window main switch is pressed in the up position, power is sup-
plied

I

to front power window regulator LH terminal 1

I

through front power window main switch terminal 2.

Ground is supplied

I

to front power window regulator LH terminal 3

I

through front power window main switch terminal 3.

Then, the motor raises the window until the switch is released.
WINDOW DOWN
When the LH switch in the front power window main switch is pressed in the down position, power is supplied

I

to front power window regulator LH terminal 3

I

through front power window main switch terminal 3.

Ground is supplied

I

to front power window regulator LH terminal 1

I

through front power window main switch terminal 2.

Then, the motor lowers the window until the switch is released.

Front Door RH

NHEL0191S0102

Ground is supplied

I

to front power window main switch terminal 5

I

through body grounds M9, M25 and M87.

NOTE:
Numbers in parentheses are terminal numbers, when power window switch is pressed in the UP and DOWN
positions respectively.
FRONT POWER WINDOW MAIN SWITCH OPERATION
Signal is received

I

through front power window main switch terminal 8

POWER WINDOW

System Description

EL-300
