I

to front power window switch RH terminal 11.

The subsequent operation is the same as the front power window switch RH operation.
FRONT POWER WINDOW SWITCH RH OPERATION
Power is supplied

I

through front power window switch RH (5, 4)

I

to front power window regulator RH (1, 3).

Ground is supplied

I

to front power window regulator RH (3, 1)

I

through front power window switch RH (4, 5)

I

to front power window switch RH terminal 12

I

through front power window main switch terminal 1.

Then, the motor raises or lowers the window until the switch is released.

Rear Door LH

NHEL0191S0103

Ground is supplied

I

to front power window main switch terminal 5

I

through body grounds the M9, M25 and M87.

NOTE:
Numbers in parentheses are terminal numbers, when the power window switch is pressed in the UP and
DOWN positions.
FRONT POWER WINDOW MAIN SWITCH OPERATION
Power is supplied

I

through front power window main switch terminal (13, 12)

I

to rear power window switch LH terminal (3, 4)

The subsequent operation is the same as the rear power window switch LH operation.
REAR POWER WINDOW SWITCH LH
Power is supplied

I

through rear power window switch LH (1, 2)

I

to rear power window regulator LH (1, 2)

Ground is supplied

I

to rear power window regulator LH (2, 1)

I

through rear power window switch LH (2, 1)

I

to rear power window switch LH terminal (4, 3)

I

through front power window main switch terminal (12, 13)

Then, the motor raises or lowers the window until the switch is released.

Rear Door RH

NHEL0191S0104

Rear door RH windows will rise and lower in the same manner as the front door LH window.

AUTO OPERATION

NHEL0191S02

The power window AUTO feature enables the driver or passenger to open or close the driver’s and passen-
ger’s window without holding the window switch in the down or up position.
The AUTO feature operates on the driver’s and passenger’s window.

POWER WINDOW LOCK

NHEL0191S03

The power window lock is designed to lock operation of all windows except for driver’s door window.
When the lock switch is pressed to lock position, ground of the front and rear power window switches in the
front power window main switch is disconnected. This prevents the power window motors from operating.

RETAINED POWER OPERATION

NHEL0191S04

When the ignition switch is turned to OFF position from ON or START position, power is supplied for 45 sec-
onds

I

to power window relay terminal 2

I

from smart entrance control unit terminal 46.

Ground is always supplied

I

to power window relay terminal 1

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER WINDOW

System Description (Cont’d)

EL-301

I

through body grounds M9, M25 and M87.

When power and ground are supplied, the power window relay continues to be energized, and the power win-
dow can be operated.
The retained power operation is canceled when the driver or passenger side door is opened.

INTERRUPTION DETECTION FUNCTION

NHEL0191S05

Front power window main switch and front power window switch RH monitor the power window regulator motor
operation and the power window position (full closed or other) for driver’s and passenger’s power window by
the signals from encoder and limit switch in front power window regulator.
When front power window main switch or front power window switch RH detects interruption during the fol-
lowing close operation in the driver’s or passenger’s side door,

I

automatic close operation when ignition switch is in the “ON” position

I

automatic close operation during retained power operation

front power window main switch or front power window switch RH controls driver’s or passenger’s power win-
dow regulator motor for open and the power window will be lowered about 150 mm (5.91 in).

POWER WINDOW

System Description (Cont’d)

EL-302

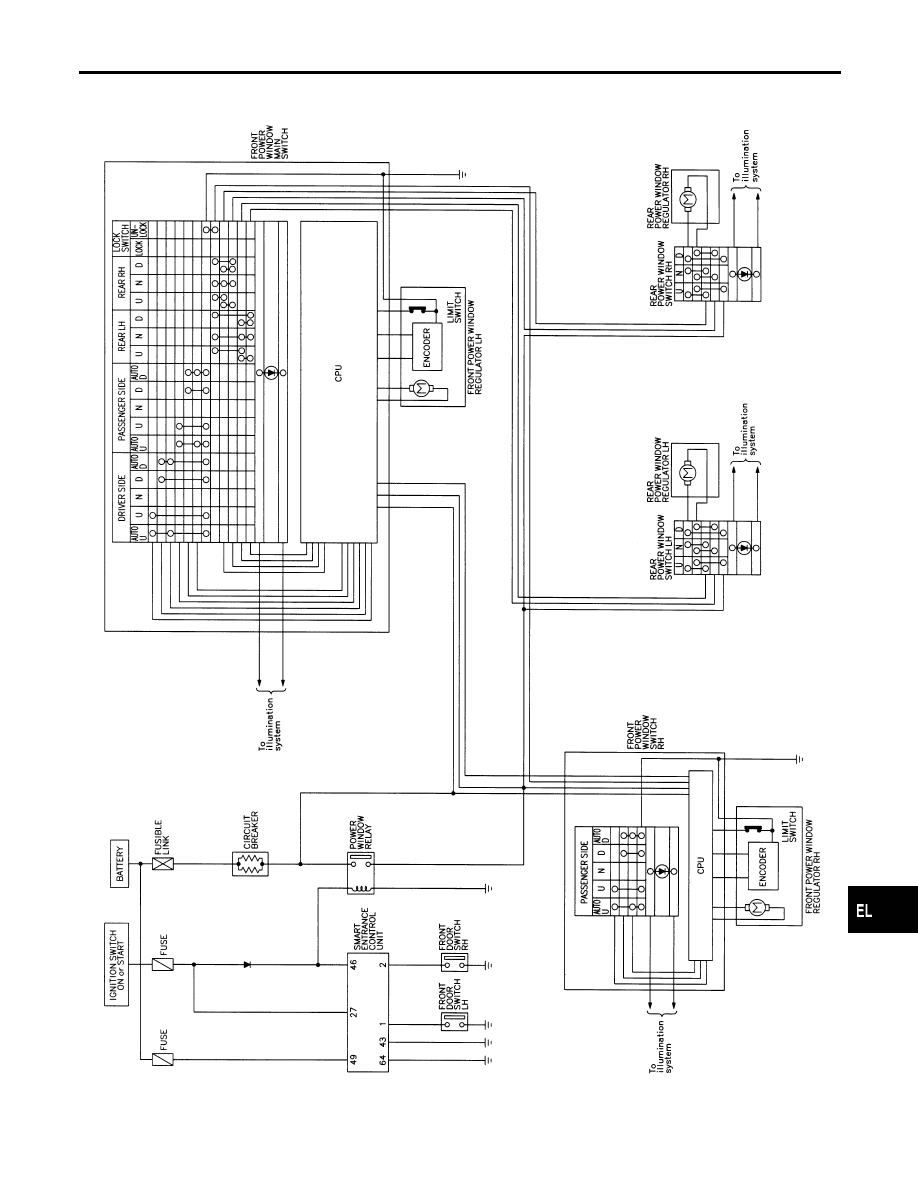

Schematic

NHEL0103

MEL463M

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER WINDOW

Schematic

EL-303

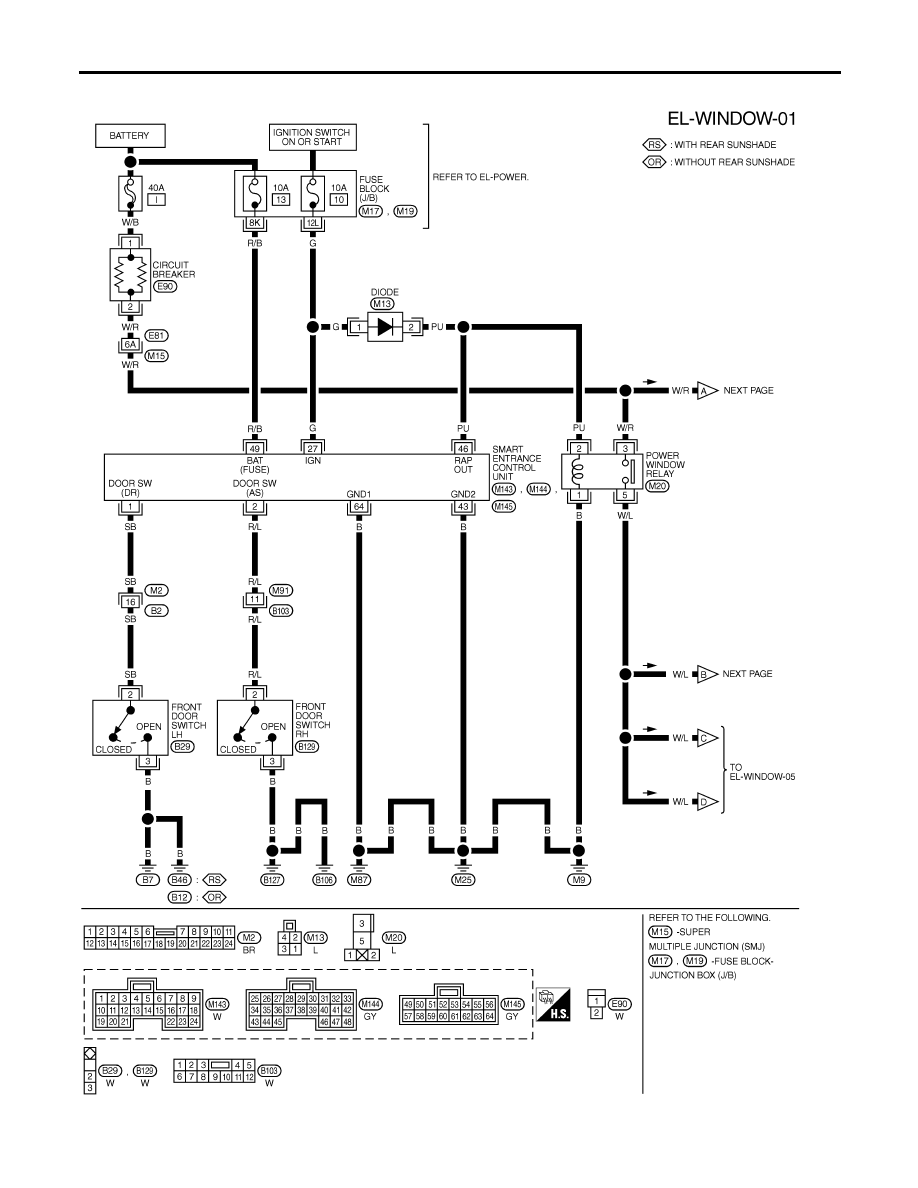

Wiring Diagram — WINDOW —

NHEL0104

MEL464M

POWER WINDOW

Wiring Diagram — WINDOW —

EL-304
