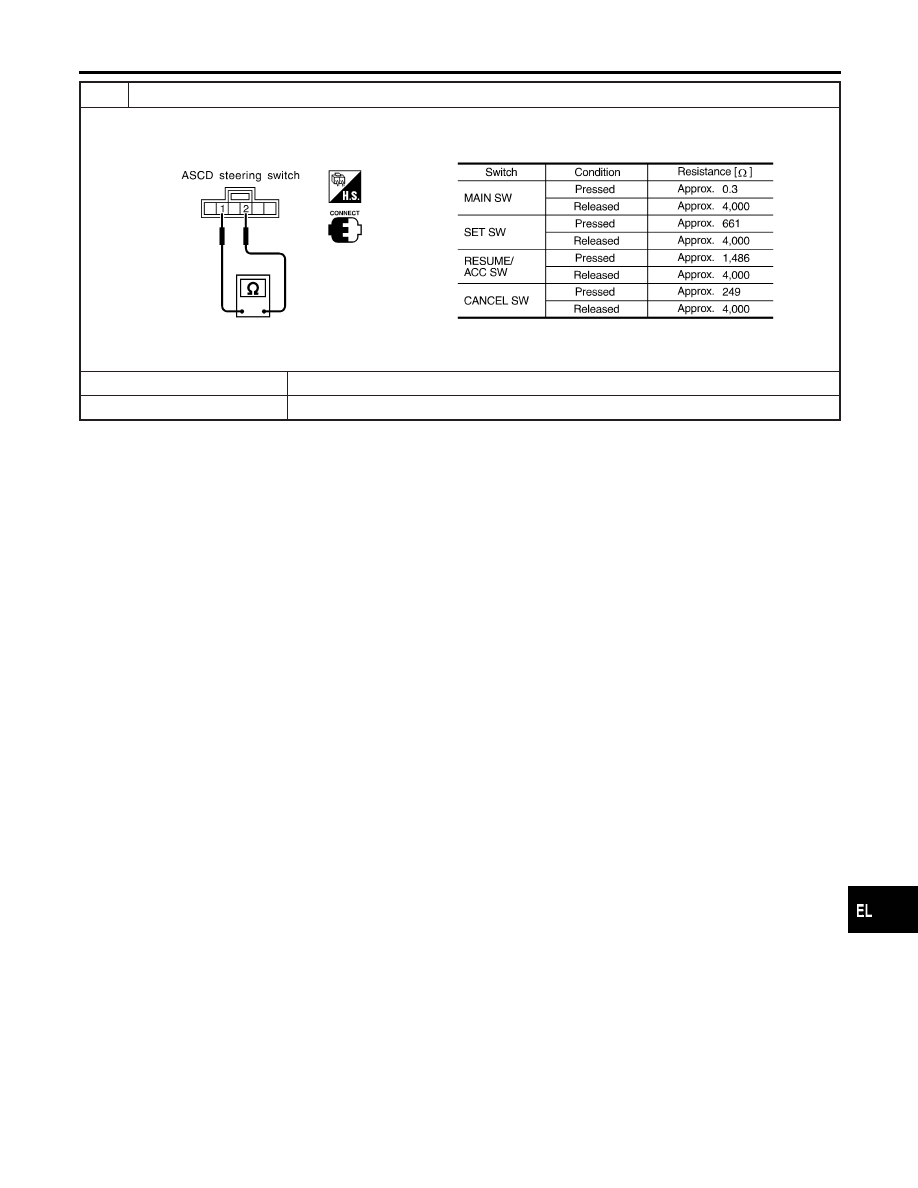

CHECK ASCD STEERING SWITCH

1. Disconnect ASCD steering switch.
2. Check continuity between M642 terminals 1 and 2 by pushing each switch.

SEL160Y

OK or NG

OK

©

Check harness for open or short between ASCD steering switch and ASCD control unit.

NG

©

Replace ASCD steering switch.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

AUTOMATIC SPEED CONTROL DEVICE (ASCD)

Trouble Diagnoses (Cont’d)

EL-293

VEHICLE SPEED SENSOR CHECK

=NHEL0232S08

1

CHECK SPEEDOMETER OPERATION

Does speedometer operate normally?

Yes

©

GO TO 2.

No

©

Check speedometer and vehicle speed signal circuit. Refer to EL-157.

2

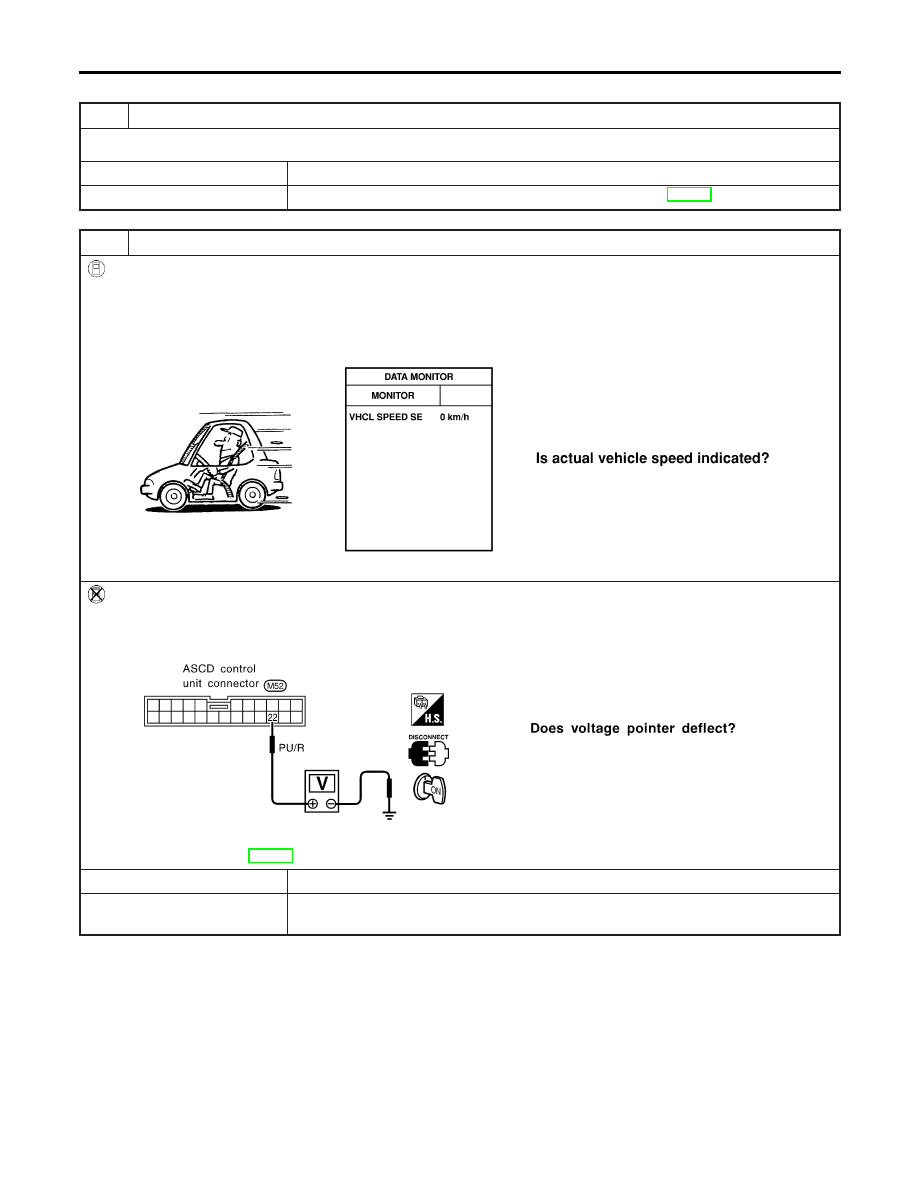

CHECK VEHICLE SPEED INPUT

With CONSULT-II

See “VHCL SPEED SE” in “DATA MONITOR” mode while driving.
NOTE:

I

This test may be conducted with the drive wheels lifted in the shop or by driving the vehicle. If a road test is excepted to
be easier, it is unnecessary to lift the vehicle.

I

Always drive vehicle in safe speed and manner according to traffic conditions and obey all traffic laws.

SEL289W

Without CONSULT-II

1. Apply wheel chocks and jack up drive wheel.
2. Disconnect ASCD control unit harness connector.
3. Check voltage between ASCD control unit terminal 22 and ground with turning drive wheel slowly by hand.

SEL263W

Refer to wiring diagram in EL-283.

Yes

©

Vehicle speed signal is OK.

No

©

Check harness for open or short between ASCD control unit terminal 22 and combination
meter terminal 13.

AUTOMATIC SPEED CONTROL DEVICE (ASCD)

Trouble Diagnoses (Cont’d)

EL-294

ASCD PUMP CIRCUIT CHECK

NHEL0232S09

1

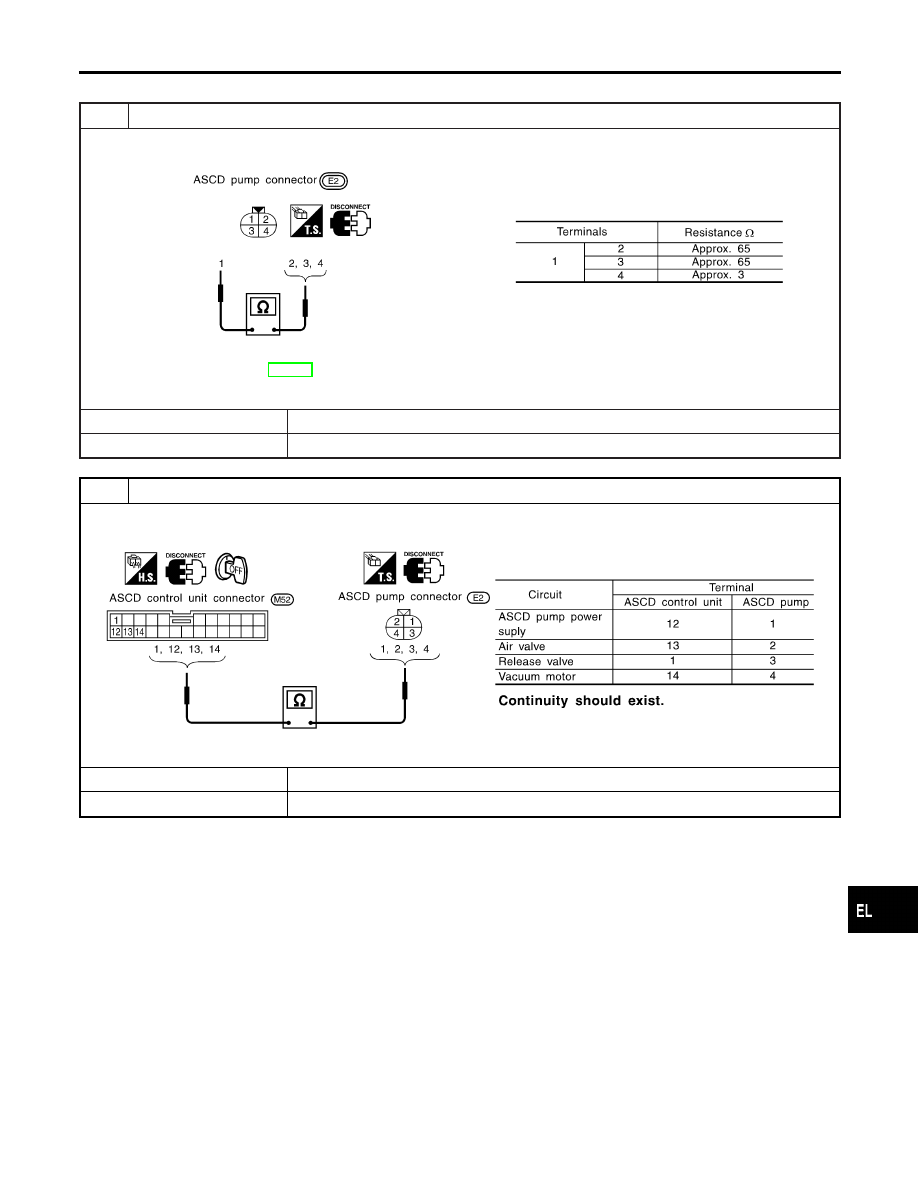

CHECK ASCD PUMP

1. Disconnect ASCD pump connector.
2. Measure resistance between ASCD pump terminals 1 and 2, 3, 4.

SEL262W

Refer to wiring diagram in EL-282.

OK or NG

OK

©

GO TO 2.

NG

©

Replace ASCD pump.

2

CHECK ASCD PUMP CIRCUIT

1. Disconnect ASCD control unit harness connector.
2. Check harness for open or short between ASCD control unit and ASCD pump.

SEL269W

OK or NG

OK

©

GO TO 3.

NG

©

Repair harness.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

AUTOMATIC SPEED CONTROL DEVICE (ASCD)

Trouble Diagnoses (Cont’d)

EL-295

3

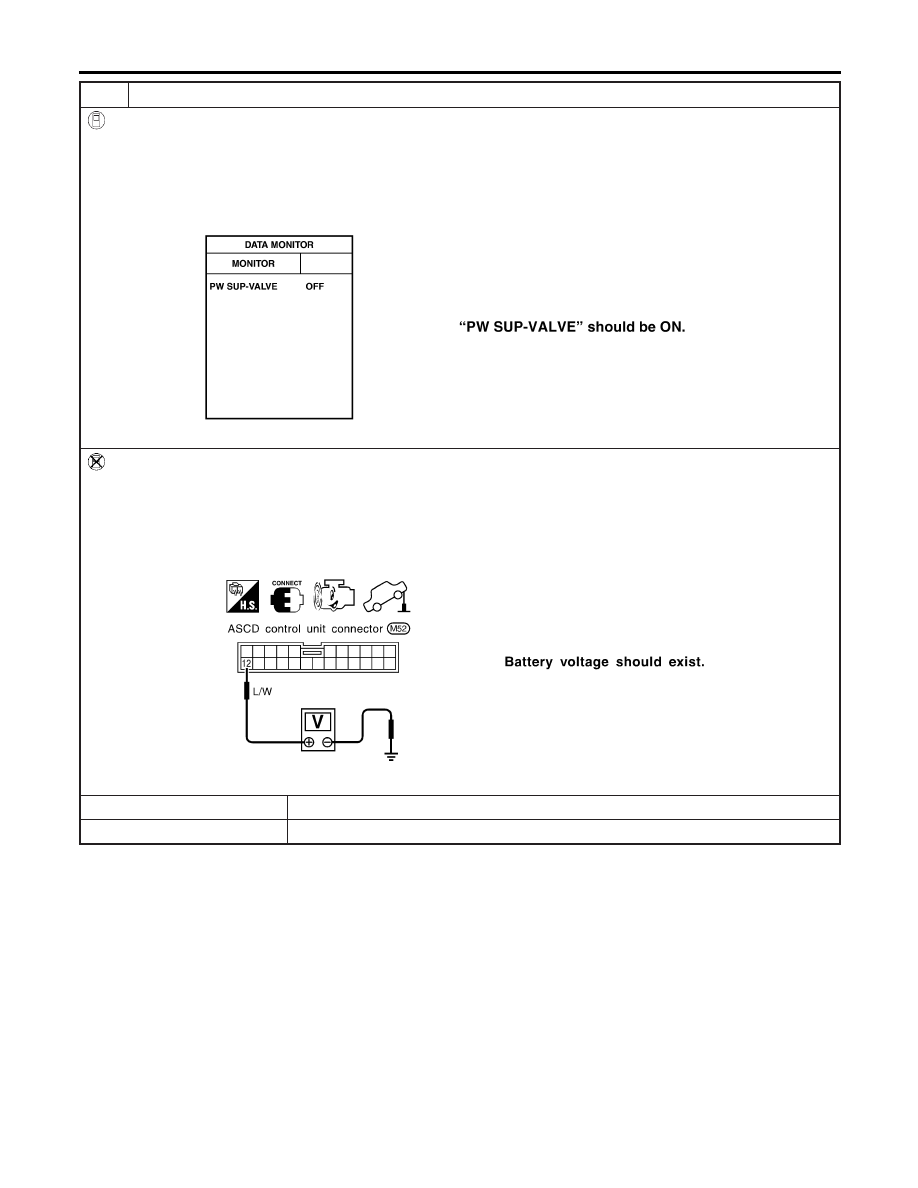

CHECK ASCD PUMP POWER SUPPLY

With CONSULT-II

1. Jack up the drive wheels.
2. See “PW SUP-VALVE” in “DATA MONITOR” mode.
3. Maintain the conditions below.

I

Vehicle speed is more than 40 km/h (25 MPH).

I

Main switch (CRUISE lamp) is ON.

I

Set/coast switch (SET lamp) is ON.

SEL290W

Without CONSULT-II

1. Jack-up the drive wheels.
2. Maintain the conditions below.

I

Vehicle speed is more than 40 km/h (25 MPH).

I

Main switch (CRUISE lamp) is ON.

I

Set/coast switch (SET lamp) is ON.

Check voltage between ASCD control unit harness connector terminal 12 and ground.

SEL381W

OK or NG

OK

©

ASCD pump power supply is OK.

NG

©

Replace ASCD control unit.

AUTOMATIC SPEED CONTROL DEVICE (ASCD)

Trouble Diagnoses (Cont’d)
