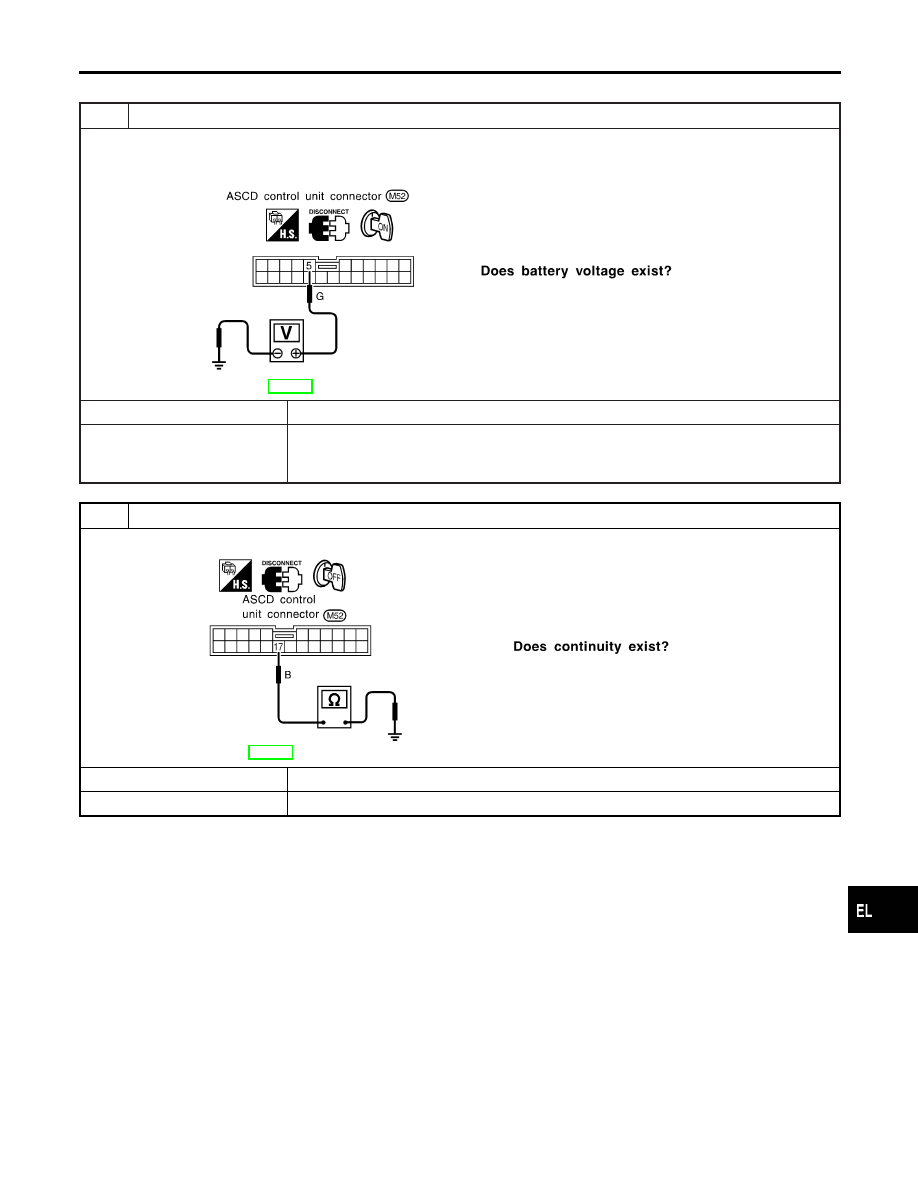

POWER SUPPLY AND GROUND CIRCUIT CHECK

=NHEL0232S03

1

CHECK POWER SUPPLY CIRCUIT FOR ASCD CONTROL UNIT

1. Disconnect ASCD control unit harness connector.
2. Turn ignition switch ON.
3. Check voltage between ASCD control unit harness connector terminal 5 and ground.

SEL256W

Refer to wiring diagram in EL-282.

Yes

©

GO TO 2.

No

©

Check the following.

I

10A fuse (No. 10 located in the fuse block)

I

Harness for open or short

2

CHECK GROUND CIRCUIT FOR ASCD CONTROL UNIT

Check continuity between ASCD control unit harness connector terminal 17 and body ground.

SEL257W

Refer to wiring diagram in EL-282.

Yes

©

Power supply and ground circuit is OK.

No

©

Repair harness.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

AUTOMATIC SPEED CONTROL DEVICE (ASCD)

Trouble Diagnoses (Cont’d)

EL-289

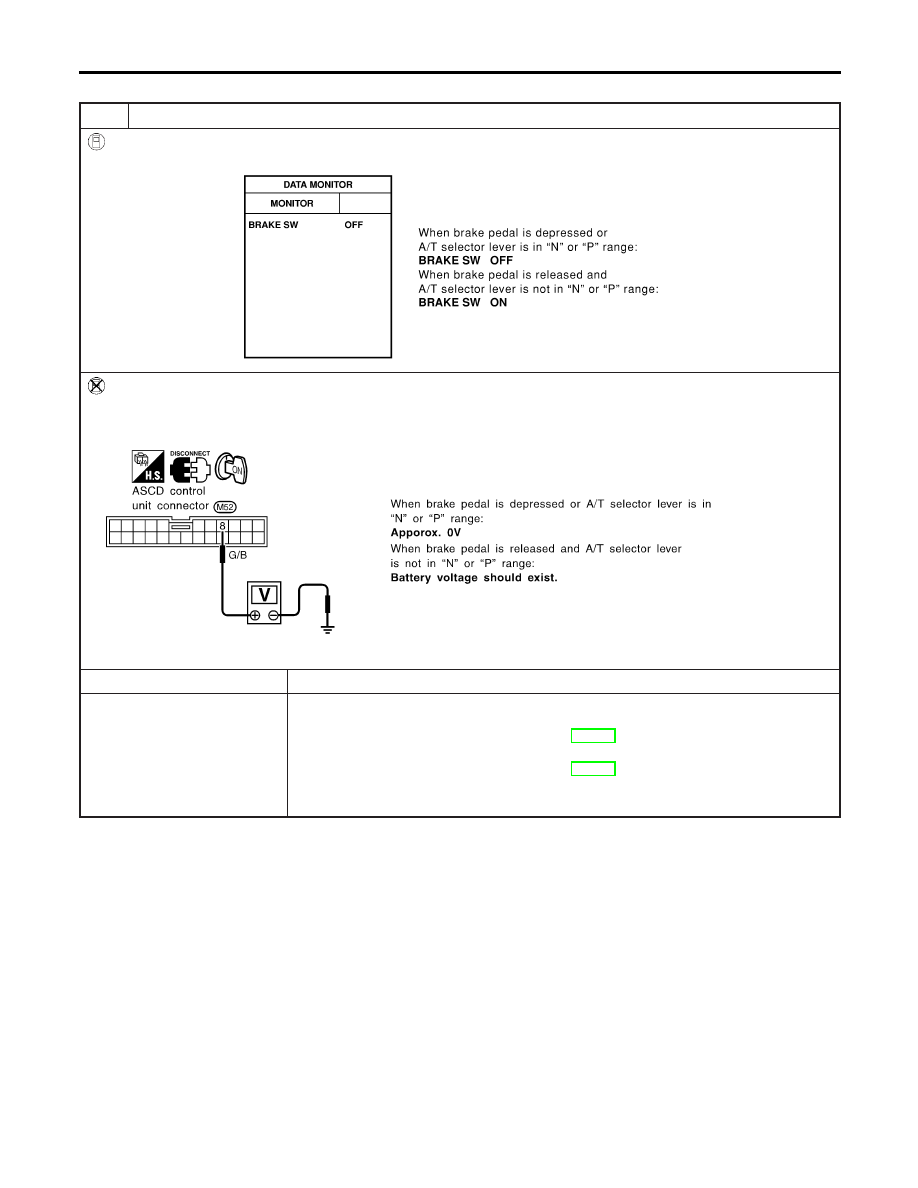

ASCD BRAKE/STOP LAMP SWITCH CHECK

=NHEL0232S06

1

CHECK ASCD BRAKE SWITCH CIRCUIT

With CONSULT-II

See “BRAKE SW” in “DATA MONITOR” mode.

SEL286WA

Without CONSULT-II

1. Disconnect ASCD control unit harness connector.
2. Turn ignition switch ON.
3. Check voltage between ASCD control unit harness connector terminal 8 and ground.

SEL258WC

OK or NG

OK

©

GO TO 2.

NG

©

Check the following.

I

ASCD brake switch
Refer to “Electrical Component Inspection” (EL-298).

I

Park/neutral position switch
Refer to “Electrical Component Inspection” (EL-298).

I

Park/neutral position relay

I

Harness for open or short

AUTOMATIC SPEED CONTROL DEVICE (ASCD)

Trouble Diagnoses (Cont’d)

EL-290

2

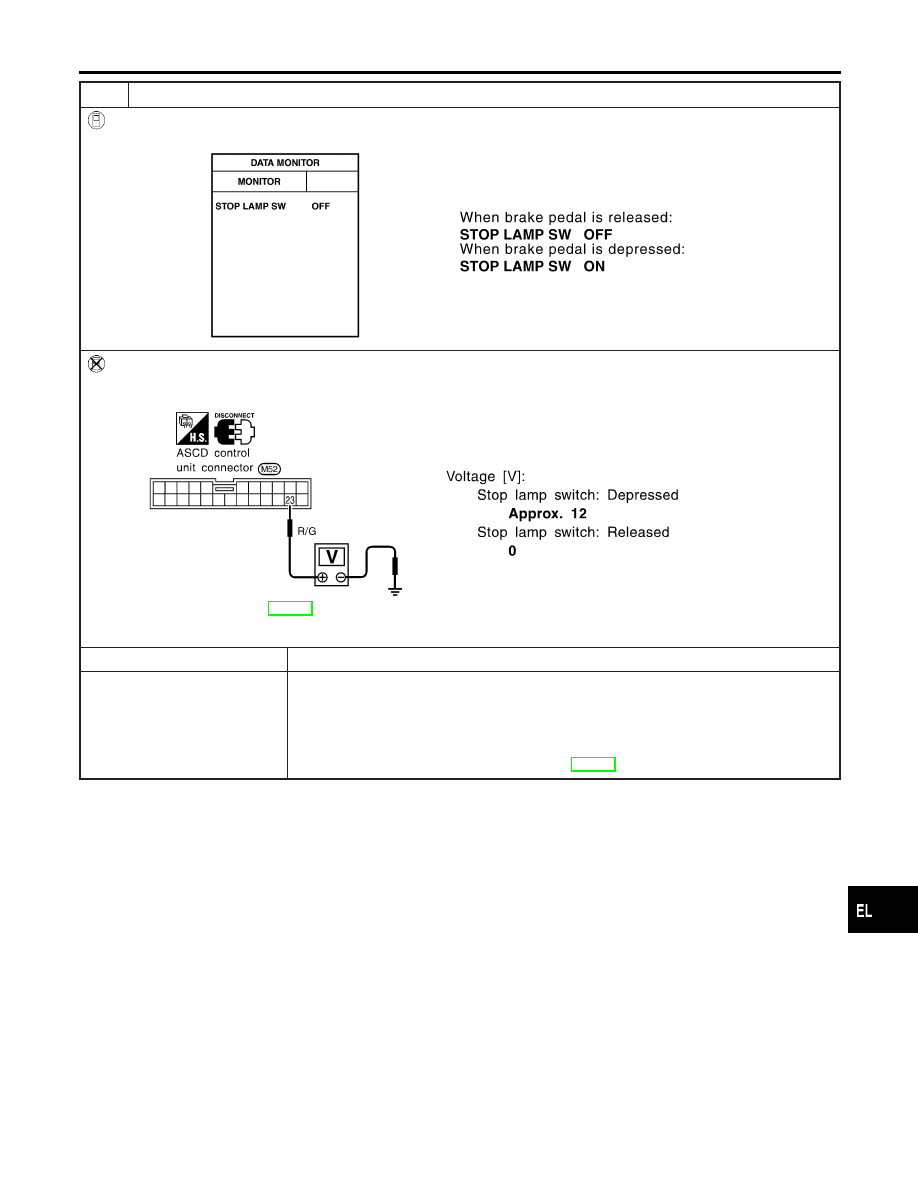

CHECK STOP LAMP SWITCH CIRCUIT

With CONSULT-II

See “STOP LAMP” in “DATA MONITOR” mode.

SEL287W

Without CONSULT-II

1. Disconnect ASCD control unit harness connector.
2. Check voltage between ASCD control unit harness connector terminal 23 and ground.

SEL259W

Refer to wiring diagram in EL-281.

OK or NG

OK

©

ASCD brake/stop lamp switch is OK.

NG

©

Check the following.

I

15A fuse [No. 2, located in the fuse block (J/B)]

I

Harness for open or short between ASCD control unit and stop lamp switch

I

Harness for open or short between fuse and stop lamp switch

I

Stop lamp switch
Refer to “Electrical Component Inspection” (EL-298).

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

AUTOMATIC SPEED CONTROL DEVICE (ASCD)

Trouble Diagnoses (Cont’d)

EL-291

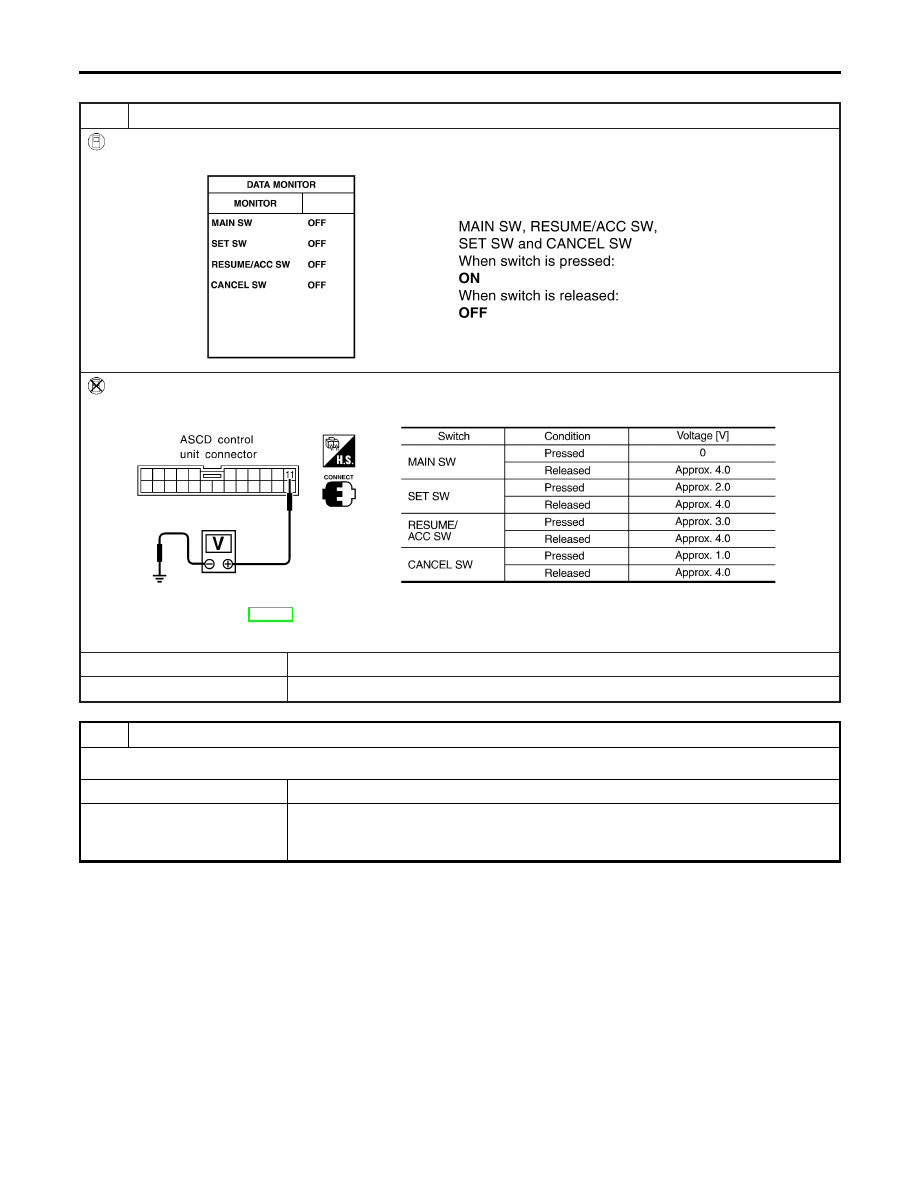

ASCD STEERING SWITCH CHECK

=NHEL0232S07

1

CHECK ASCD STEERING SWITCH CIRCUIT FOR ASCD CONTROL UNIT

With CONSULT-II

See “MAIN SW”, “RESUME/ACC SW”, “SET SW” and “CANCEL SW” in “DATA MONITOR” mode.

SEL288W

Without CONSULT-II

Check voltage between ASCD control unit harness connector M52 terminal 11 (R/L) and ground.

SEL005Y

Refer to wiring diagram in EL-281.

OK or NG

OK

©

ASCD steering switch is OK.

NG

©

GO TO 2.

2

CHECK POWER SUPPLY FOR ASCD STEERING SWITCH

Does horn work?

Yes

©

GO TO 3.

No

©

Check the following.

I

10A fuse (No. 10, located in the relay box)

I

Harness for open or short

AUTOMATIC SPEED CONTROL DEVICE (ASCD)

Trouble Diagnoses (Cont’d)

EL-292
