Infiniti I30 (A33). Manual - part 377

Wiring Diagram — CHIME —

NHEL0054

MEL435M

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

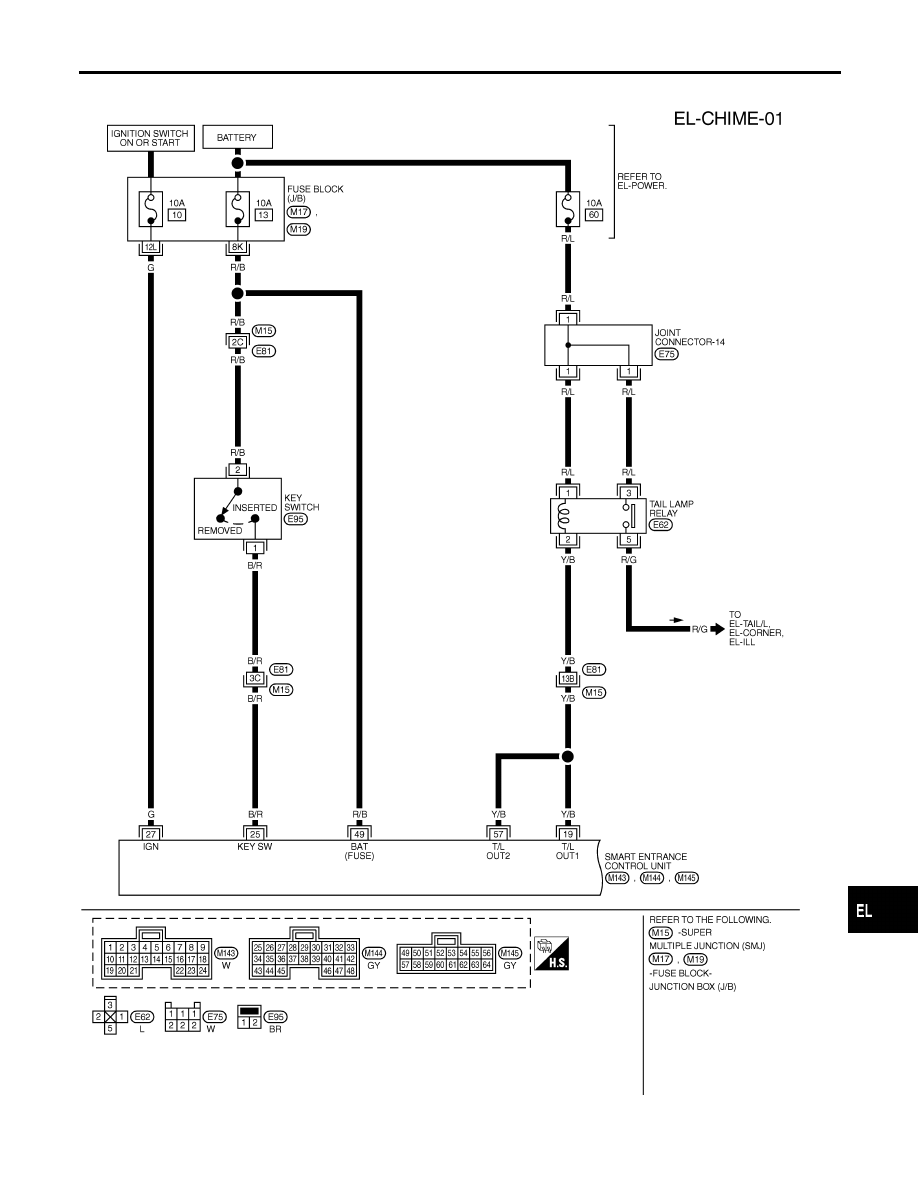

WARNING CHIME

Wiring Diagram — CHIME —

EL-177

MEL436M

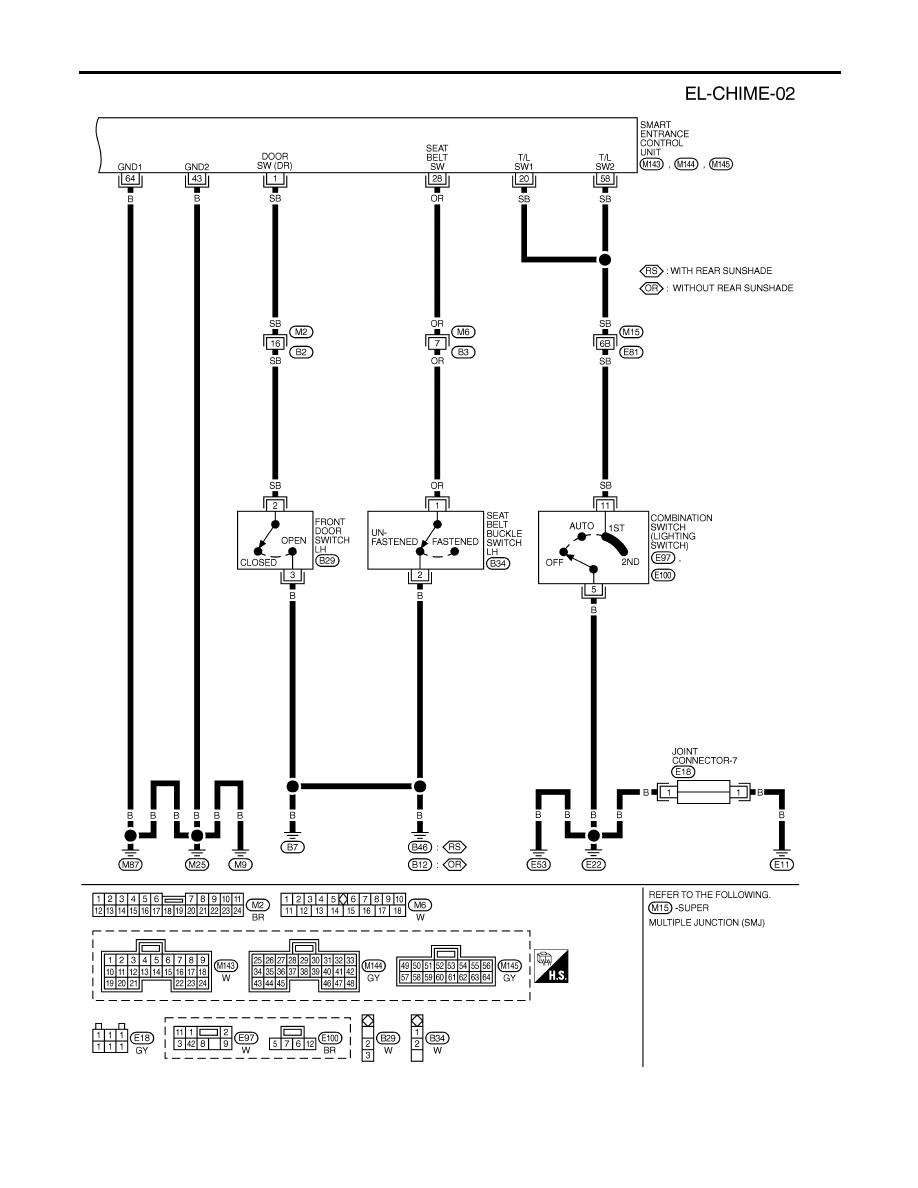

WARNING CHIME

Wiring Diagram — CHIME — (Cont’d)

EL-178

SEL977X

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

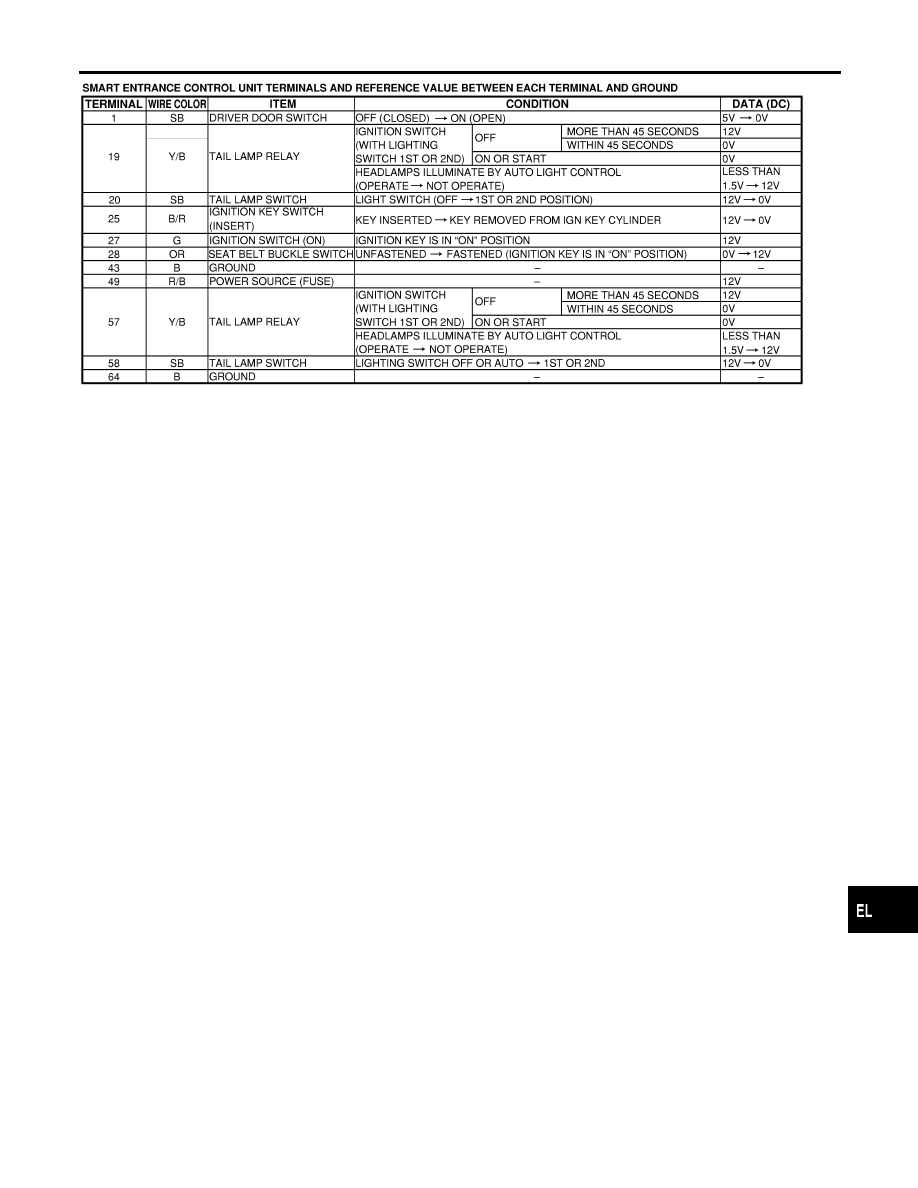

WARNING CHIME

Wiring Diagram — CHIME — (Cont’d)

EL-179

SEF289X

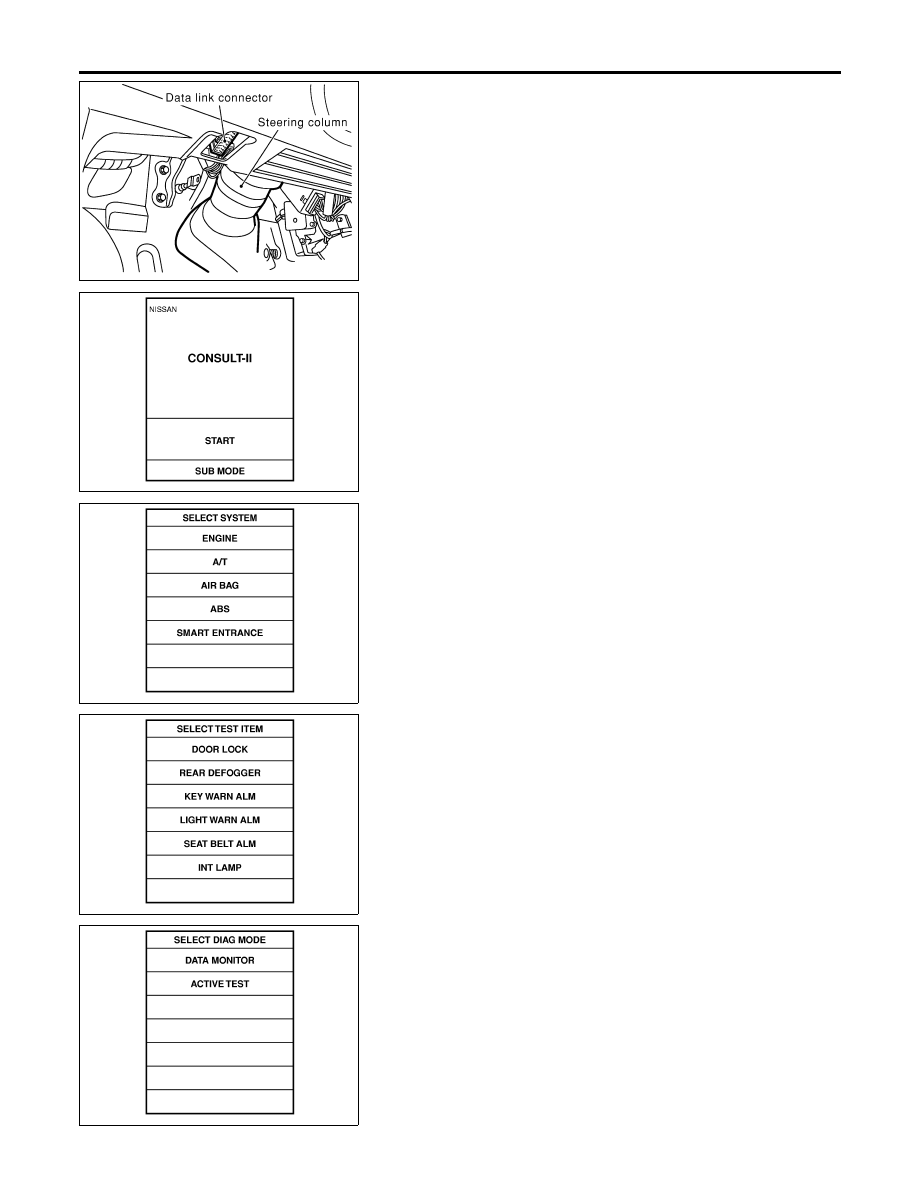

CONSULT-II Inspection Procedure

=NHEL0216

“KEY WARN ALM”/“LIGHT WARN ALM”/“SEAT BELT
ALM”

NHEL0216S01

1.

Turn ignition switch “OFF”.

2.

Connect “CONSULT-II” to the data link connector.

PBR455D

3.

Turn ignition switch “ON”.

4.

Touch “START”.

SEL941W

5.

Touch “SMART ENTRANCE”.

SEL023X

6.

Touch “KEY WARN ALM”, “LIGHT WARN ALM” or “SEAT BELT
ALM”.

SEL322W

I

DATA MONITOR and ACTIVE TEST are available for the warn-
ing chime.

WARNING CHIME

CONSULT-II Inspection Procedure

EL-180
