WARNING LAMPS

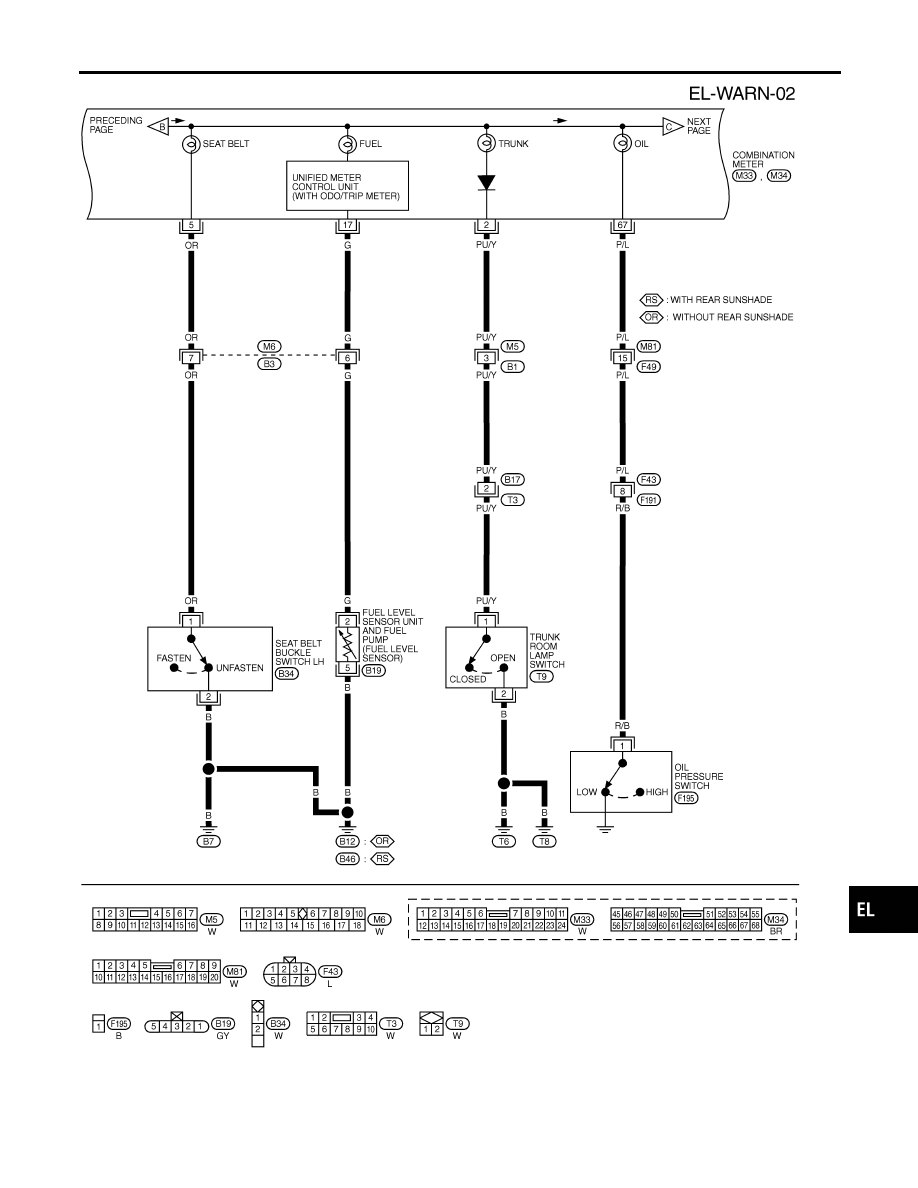

Wiring Diagram — WARN — (Cont’d)

EL-169

MEL929N

WARNING LAMPS

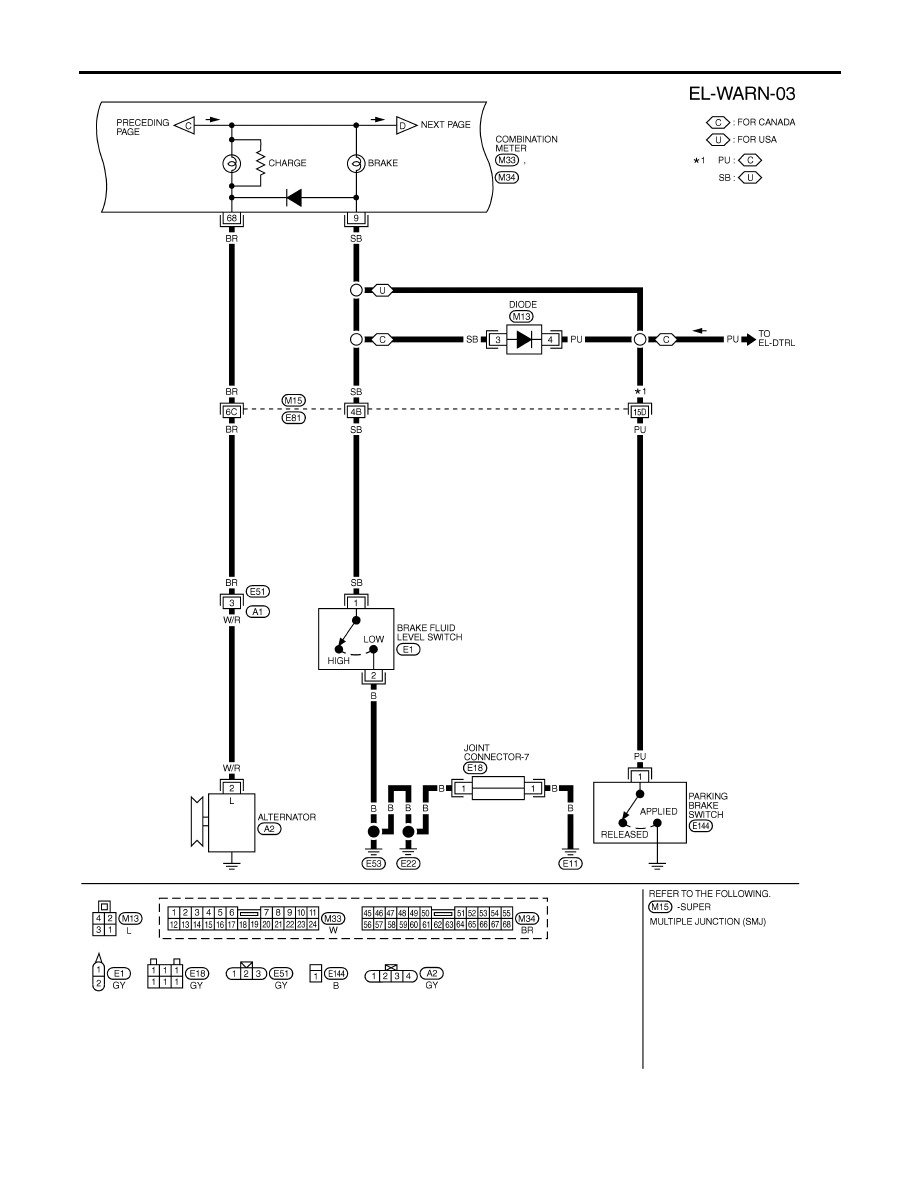

Wiring Diagram — WARN — (Cont’d)

EL-170

MEL434M

SEL976X

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

WARNING LAMPS

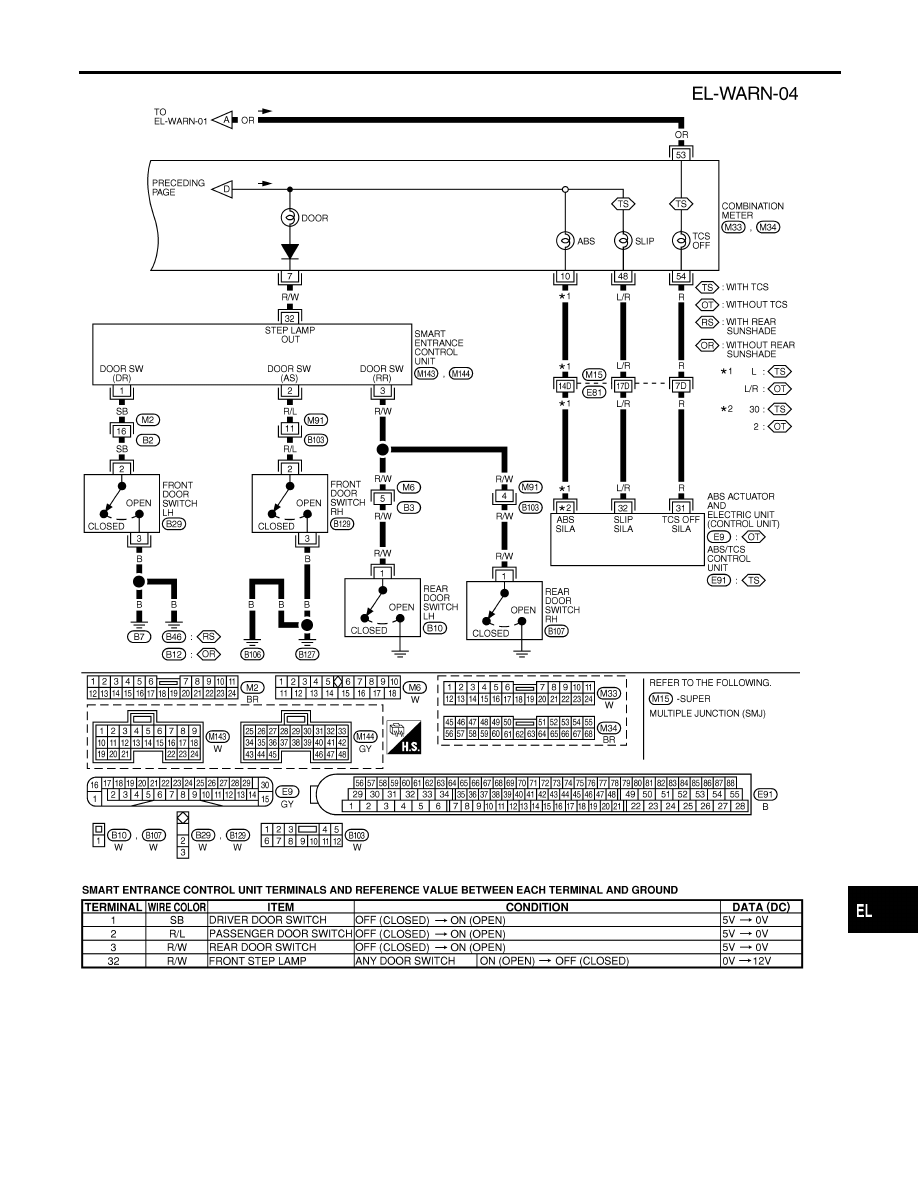

Wiring Diagram — WARN — (Cont’d)

EL-171

SEL185W

Electrical Components Inspection

NHEL0051

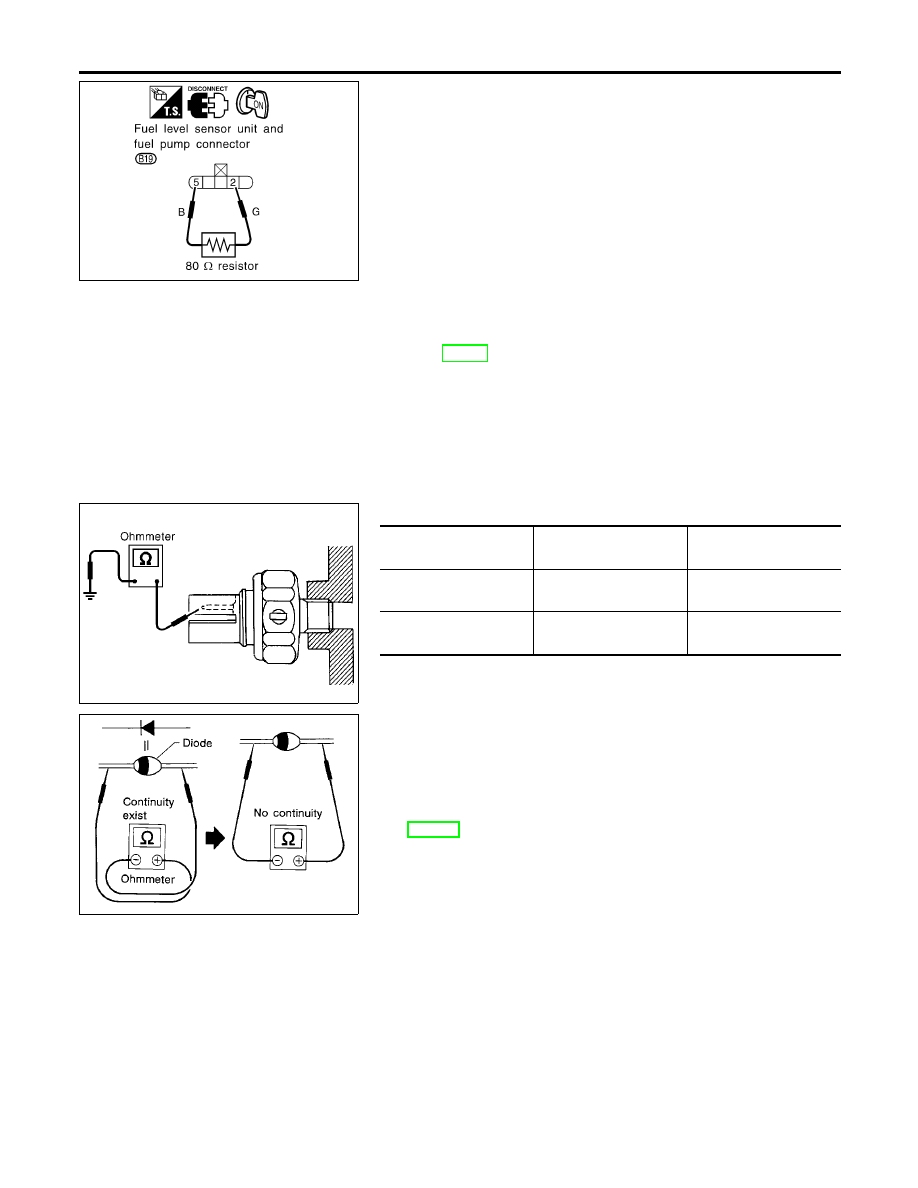

FUEL WARNING LAMP OPERATION CHECK

NHEL0051S01

1.

Turn ignition switch “OFF”.

2.

Disconnect fuel level sensor unit and fuel pump harness con-
nector B19.

3.

Connect a resistor (80

Ω

) between fuel level sensor unit and

fuel pump harness connector terminals 2 and 5.

4.

Turn ignition switch “ON”.

The fuel warning lamp should come on.
NOTE:
ECM might store the 1st trip DTC P0180 and the 1st trip DTC
P0464 during this inspection.
If the DTC is stored in ECM memory, erase the DTC after recon-
necting fuel level sensor unit and fuel pump harness connector.
Refer to EC-80, “HOW TO ERASE EMISSION-RELATED DIAG-
NOSTIC INFORMATION”.

MEL425F

OIL PRESSURE SWITCH CHECK

NHEL0051S02

Oil pressure

kPa (kg/cm

2

, psi)

Continuity

Engine running

More than 10 - 20

(0.1 - 0.2, 1 - 3)

No

Engine not running

Less than 10 - 20

(0.1 - 0.2, 1 - 3)

Yes

Check the continuity between the terminals of oil pressure switch
and body ground.

SEL901F

DIODE CHECK

NHEL0051S03

I

Check continuity using an ohmmeter.

I

Diode is functioning properly if test results are as shown in the
figure at left.

I

Check diodes at the combination meter harness connector
instead of on the combination meter assembly. Refer to
EL-168, “WARNING LAMP” wiring diagrams.

NOTE:
Specification may vary depending on the type of tester. Before
performing this inspection, be sure to refer to the instruction
manual for the tester to be used.

WARNING LAMPS

Electrical Components Inspection

EL-172
