Wiring Diagram — AT/IND —

NHEL0159

MEL270K

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

A/T INDICATOR

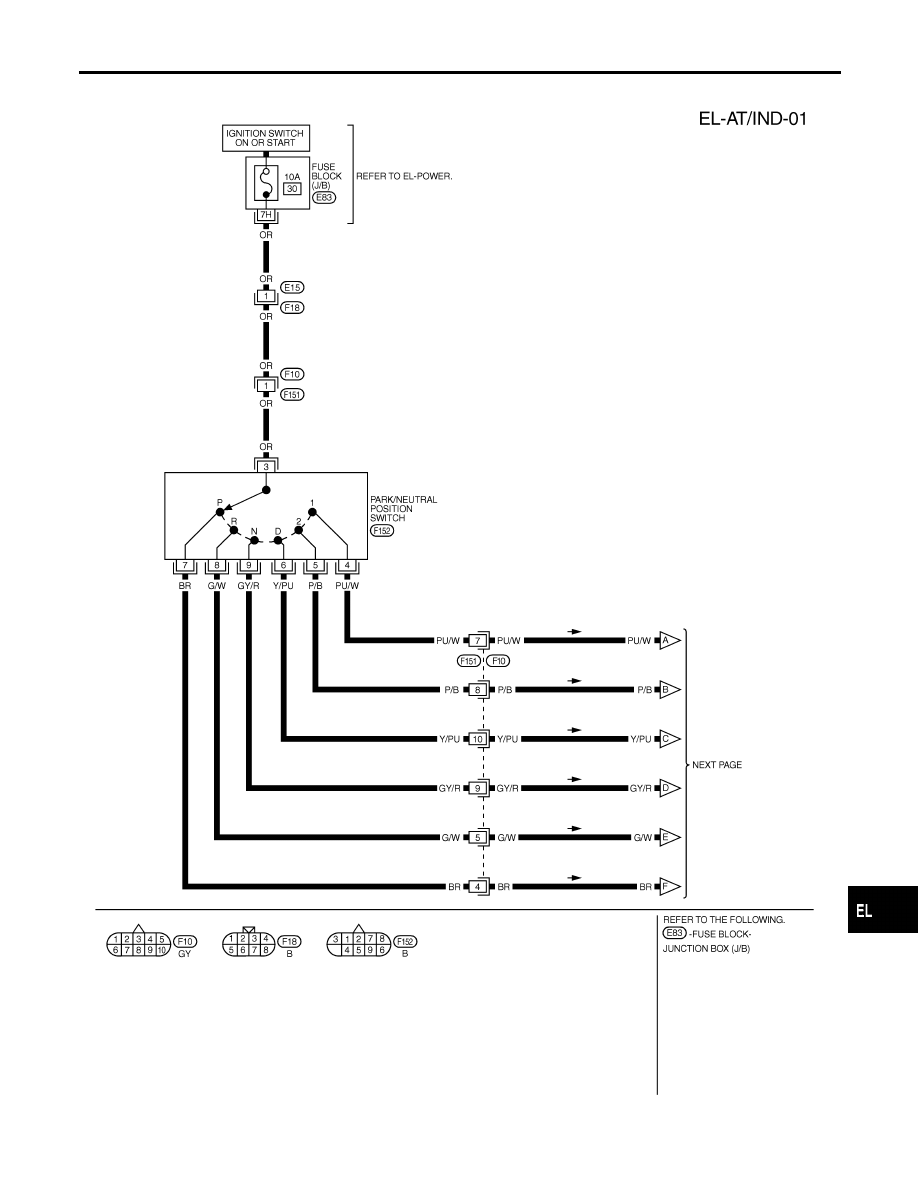

Wiring Diagram — AT/IND —

EL-173

MEL461K

A/T INDICATOR

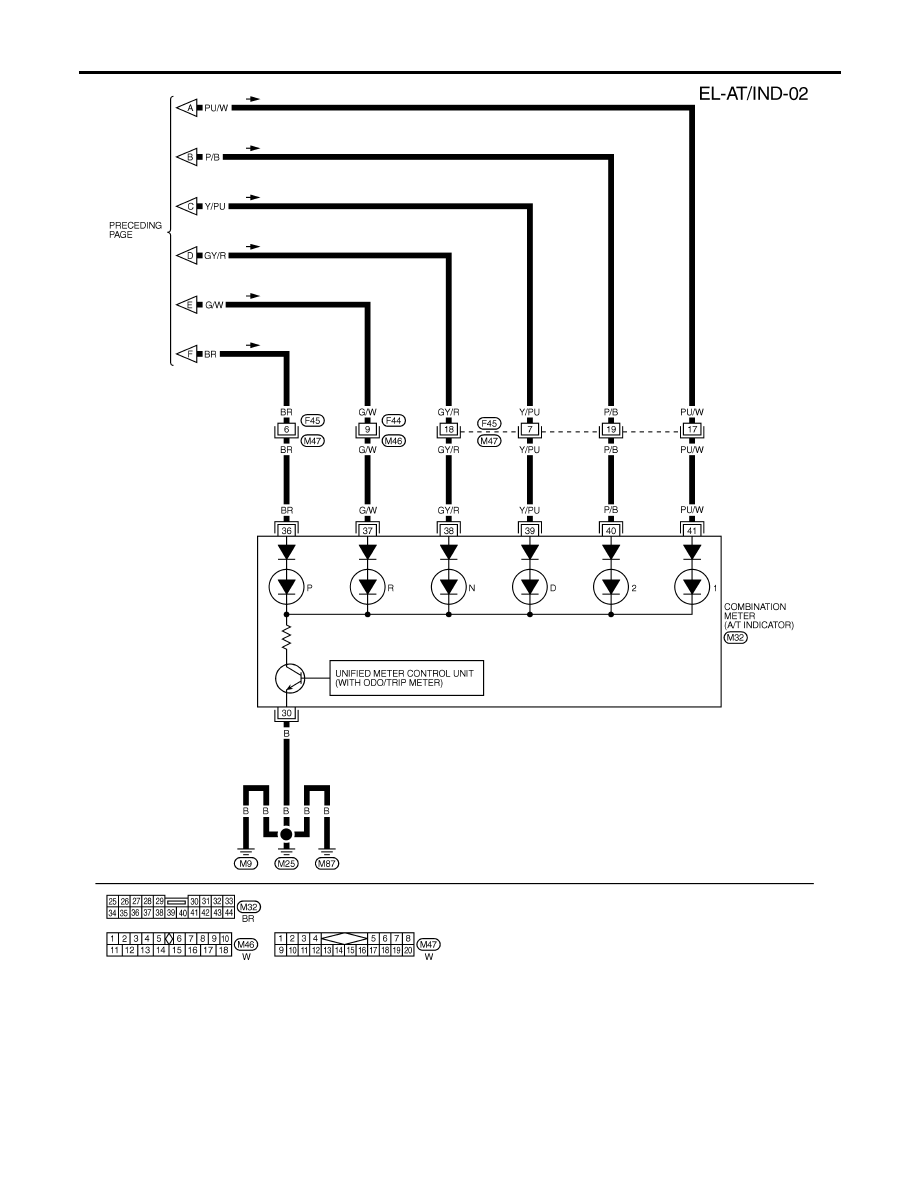

Wiring Diagram — AT/IND — (Cont’d)

EL-174

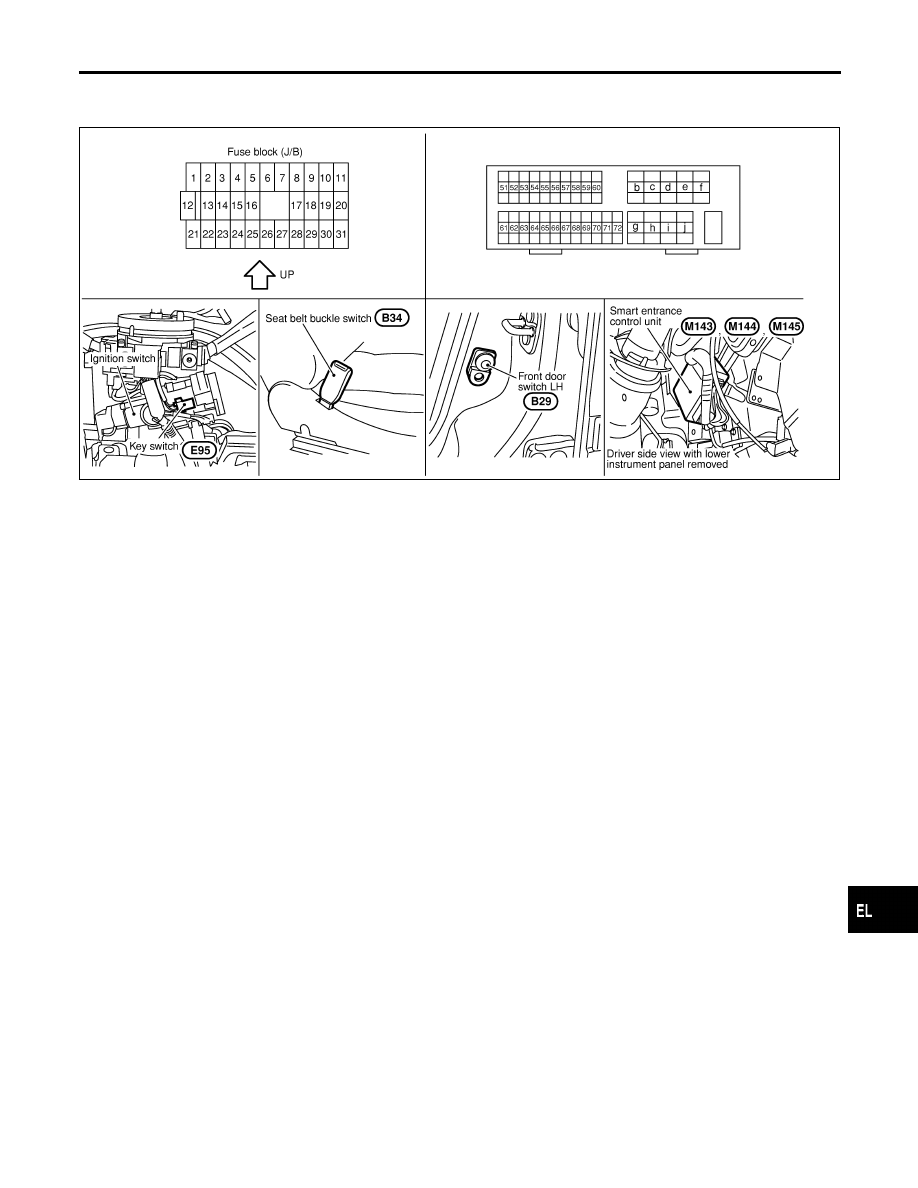

Component Parts and Harness Connector
Location

NHEL0052

SEL052Y

System Description

NHEL0053

The warning chime is controlled by the smart entrance control unit.
The warning chime is located in the smart entrance control unit.
Power is supplied at all times

I

through 10A fuse [No. 13, located in fuse block (J/B)]

I

to smart entrance control unit terminal 49 and

I

to key switch terminal 2,

I

through 10A fuse (No. 60, located in the fuse and fusible link box

I

to tail lamp relay terminals 1 and 3.

With the ignition switch in the ON or START position, power is supplied

I

through 10A fuse [No. 10, located in the fuse block (J/B)]

I

to smart entrance control unit terminal 27.

Ground is supplied to smart entrance control unit terminal 43 and 64 through body grounds M9, M25 and M87.
When a signal, or combination of signals, is received by the smart entrance control unit, the warning chime
will sound.

IGNITION KEY WARNING CHIME

NHEL0053S01

With the key in the ignition switch in the OFF position, and the driver’s door open, the warning chime will sound.
Power is supplied

I

from key switch terminal 1

I

to smart entrance control unit terminal 25.

Ground is supplied

I

from front door switch (driver side) terminal 2

I

to smart entrance control unit terminal 1.

Front door switch (driver side) terminal 3 is grounded through body grounds B7 and B12 (without rear sun-
shade) or B46 (with rear sunshade).

LIGHT WARNING CHIME

NHEL0053S02

With ignition switch OFF, driver’s door open, and lighting switch in 1ST or 2ND position, warning chime will
sound. Power is supplied.

I

from tail lamp relay terminal 2

I

to smart entrance control unit terminal 19 and 57.

Ground is supplied

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

WARNING CHIME

Component Parts and Harness Connector Location

EL-175

I

from front door switch (driver side) terminal 2

I

to smart entrance control unit terminal 1.

Front door switch (driver side) terminal 3 is grounded through body grounds B7 and B12 (without rear sun-
shade) or B46 (with rear sunshade).

SEAT BELT WARNING CHIME

NHEL0053S03

With ignition switch turned ON and seat belt unfastened (seat belt switch ON), warning chime will sound for
approximately 6 seconds.
Ground is supplied

I

from seat belt switch terminal 1

I

to smart entrance control unit terminal 28.

Seat belt switch terminal 2 is grounded through body grounds B7 and B12 (without rear sunshade) or B46
(with rear sunshade).

WARNING CHIME

System Description (Cont’d)

EL-176
